突破大型無人機與衛星 ISAC 陣列製造極限：AGS15000 龍門系統與 MachineApps 控制解析



在先進國防與航太製造領域，高空長程無人載具（HALE UAV）與低軌道（LEO）衛星的物理架構正經歷一場革命，為了極大化雷達探測範圍與寬頻通訊能力，「通訊感知一體化（ISAC）」陣列天線不再侷限於狹小的感測器莢艙中，而是被直接整合、嵌入至無人機的巨型機翼透波外殼 (Radome) 或是衛星的大面積太陽能板背面，這些長寬動輒超過一公尺的大型 ISAC 複合材料陣列，在製造過程中必須經歷最嚴苛的微米級加工，無論是利用超快雷射進行微波穿透孔的微細加工（Micromachining），或是對紅外線散熱結構進行高精度點膠（Dispensing），加工機台都必須在超過一平方公尺的廣大工作區域內，維持極度嚴苛的空間幾何與焦距容忍度。

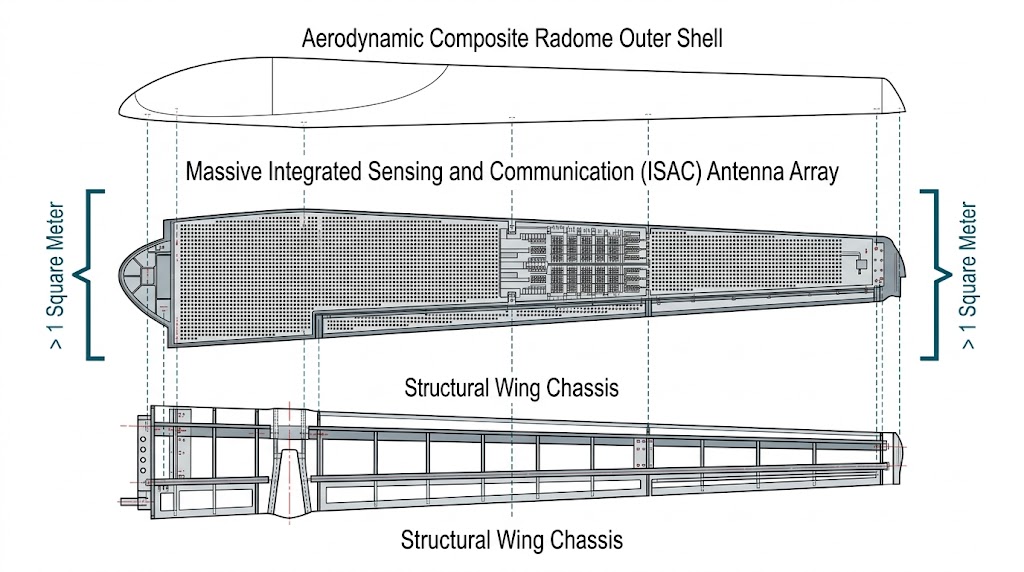

此圖展示了複合天線罩、中部大於1平方米的巨型整合傳感與通信 (ISAC) 天線陣列，以及底部的機翼底盤及其裝配。

做為一位長期專注於航太級大型自動化設備與精密動力學的系統分析師，當我們檢視這些大型軍規產線時，會發現傳統的自動化設備正面臨崩潰邊緣：傳統堆疊式（XY-Stack）滑台在高速來回掃描時，會因為巨大的力臂效應產生嚴重的「動態俯仰誤差」，導致雷射焦點偏離；同時軍事生產線對機台操作介面（HMI）的資訊安全與防呆機制要求極高，但自行從零開發客製化介面卻往往曠日廢時，本文將純粹從大面積結構力學、嚴苛環境防護以及工業軟體人機工程出發，深度剖析現代航太製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太與大面積製造規範：ISAC 陣列的平面度與資安容忍度

在探討具體的龍門機台痛點之前，我們必須先理解指導這些大型航太零件的最高製造準則，以美軍針對大型雷達天線罩與 ISAC 陣列的幾何加工標準為例，對於加工機台在「大面積動態平面度」與「資訊存取控制」提出了嚴格的限制，在進行大面積雷射微細加工或鋼網切割（Stencil Cutting）時，規範要求機台在以高達每秒一公尺（1 m/s）以上的速度進行複雜 2D 輪廓掃描時，加工頭與材料表面的垂直距離偏差（Z 軸跳動）必須維持在幾微米之內，只要機台在加減速瞬間產生微小的俯仰點頭（Pitching），雷射光斑就會變形，導致 ISAC 天線的微波高頻傳輸特性產生嚴重散射，此外在軍工廠的產線端，機台的「操作介面資安」被視為最高機密，規範要求測試與製造設備必須具備嚴格的群組存取控制（Access Control），操作員只能看見與其任務相關的特定按鈕與即時攝影機畫面，絕對禁止接觸到底層的作業系統或核心運動程式，這種對「巨型區域動態平面度」、「抗粉塵可靠度」與「高資安客製化介面」的三重苛求，直接宣告了傳統商用堆疊式滑台與公版控制軟體的死刑。

工程實務上的三大巨型 ISAC 陣列製造難題

在上述嚴苛的物理限制與軍規量產框架下，系統整合工程師在建構次世代大型 UAV 透波外殼 (Radome) 與衛星天線製造機台時，無可避免地會面臨三道極難跨越的技術高牆。

堆疊式機構的幾何宿命與「動態俯仰誤差（Dynamic Pitch Error）」

當面對長寬超過一公尺的加工需求時，許多自動化廠商會直覺地將一條長行程的 X 軸滑台，直接硬鎖在另一條長行程的 Y 軸滑臺上，形成傳統的 XY 堆疊系統；這種設計在大面積、高動態加工中是一場力學災難，上層軸（攜帶加工頭）的重心被大幅墊高，遠離了底層軸的驅動推力中心，當機台在執行高加速度的轉角輪廓或急停反轉時，巨大的慣性力會對底座產生強烈的彎矩（Bending Moment）。

這會導致整個上方結構產生微觀的「點頭」或「仰起」現象，工程上稱為「動態俯仰誤差（Dynamic Pitch Error）」，在雷射焦點端，這幾角秒的俯仰會被長力臂放大，轉化為幾十微米的 Z 軸高度失真與 XY 軸平面錯位，在加工精密排列的 ISAC 陣列時，這種因為機構堆疊導致的動態誤差，會讓微孔的間距完全失去一致性，導致整片昂貴的航太面板報廢。

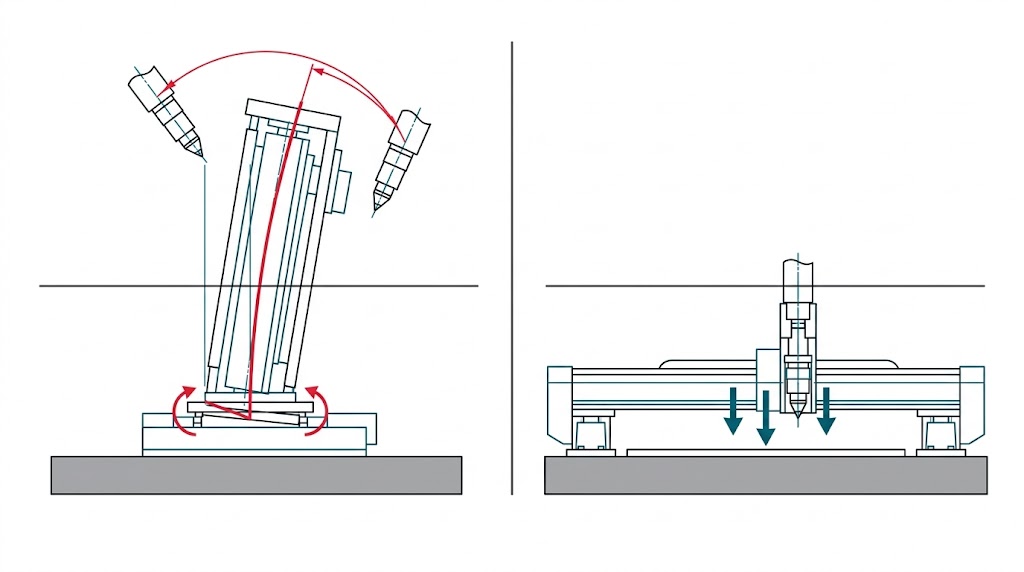

本圖展示機械運動系統對比，左側適用於大角度旋轉加工；右側適用於平面上的寬幅垂直壓附。

雷射加工粉塵與裸露元件的「碎屑干涉（Debris-Induced Damage）」

第二個難題發生在極端惡劣的加工環境中，在對碳纖維複合材料或鈦合金進行雷射切割與鑽孔時，會產生大量的微小碳粉塵與金屬熔渣；在傳統的龍門架構或十字滑台中，線性馬達的磁鐵軌道與高解析度的光學線性編碼器（Linear Encoders），往往直接佈露在加工區域的上方或正下方，隨著 24/7 不間斷的量產，這些帶有靜電與黏性的粉塵會迅速附著在編碼器的光學尺尺條上，導致讀頭失去訊號，引發機台瞬間失控的「飛車」事故。

同時，大行程運動所必需的外部纜線管槽（e-chain），若設計不良或彎曲半徑過小，內部的光纖與高頻資料線會在幾百萬次的來回彎折中產生金屬疲勞並斷裂，無法在機構物理層級將「驅動元件」與「加工污染區」徹底隔離，是許多大型雷射加工機台頻繁當機的最大致命傷。

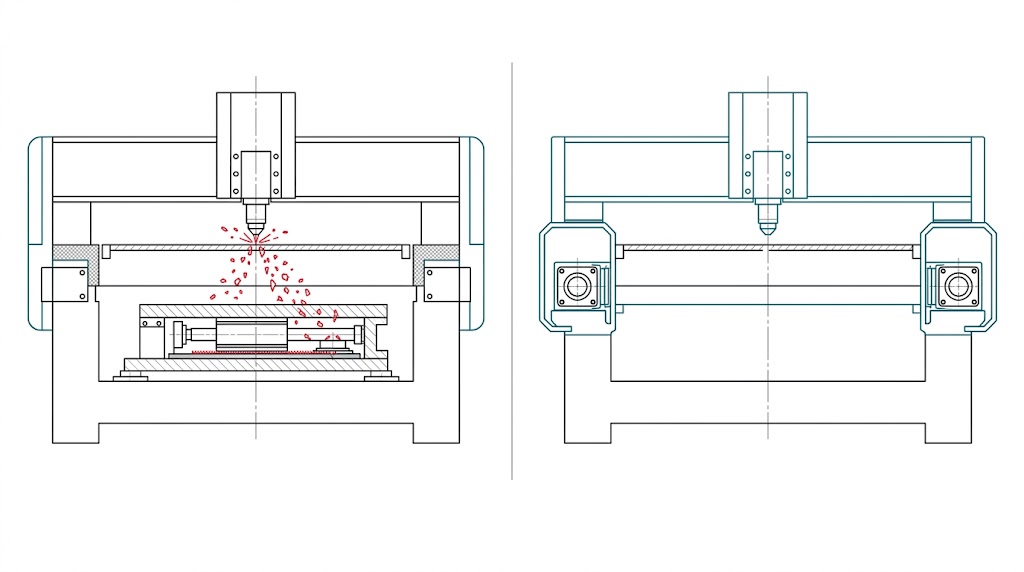

此圖對比標準設計（左：碎片干涉故障）與右圖外部安裝編碼器與馬達並加蓋保護。

軍規防呆要求與底層 HMI 開發的「軟體無底洞」

最後一個難題在於廠房端的自動化資訊整合，在軍用 ISAC 天線的封裝與檢驗站，操作員需要一個整合了「微觀視覺畫面」、「多軸搖桿寸動（Jogging）」、「雷射觸發狀態」以及「製程配方選擇」的專屬操作面板（HMI）；傳統的作法是，系統整合商必須聘請軟體工程師，使用 C# 或 C++ 從零開始刻寫 Windows 操作介面，並透過 API 艱難地將底層的馬達座標與外部的 USB 攝影機畫面綁定在一起，這不僅耗費數月的開發時間，且一旦產線製程變更需要修改介面，又必須重新編譯整個軟體，充滿了當機與連線中斷的風險。

更嚴重的是，標準的開發環境難以快速落實軍規的「群組存取控制」。若無法提供一個具備工業級穩定度、且能透過圖形化拖曳就快速生成的高資安 HMI 平臺，機台的軟體驗收將成為整個專案最難以跨越的無底洞。

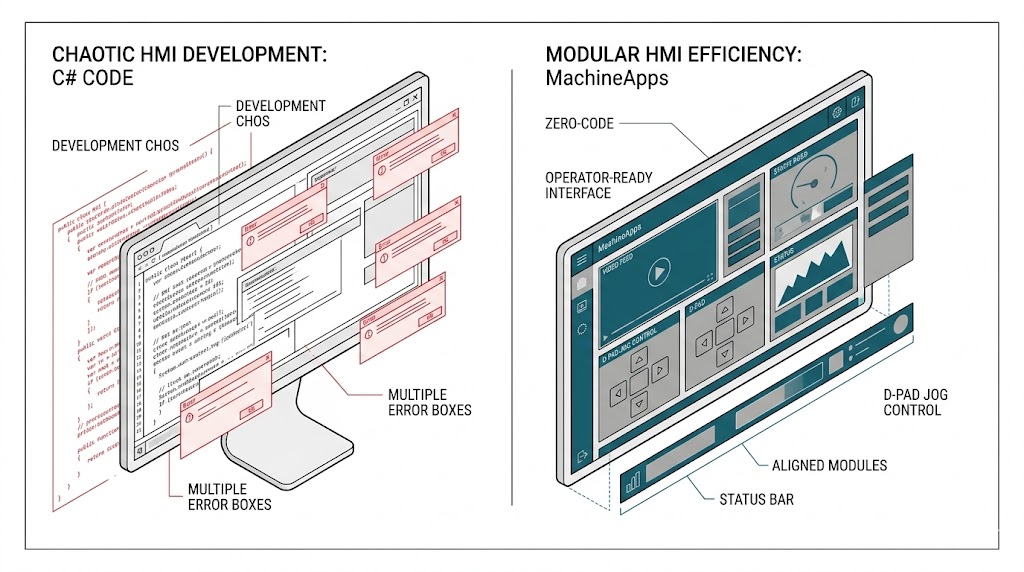

圖解對比混亂的傳統C# HMI開發（多錯誤）與高效的MachineApps模塊化HMI（零代碼、界面整潔、操作員就緒）。

面對上述嚴苛的幾何平面度規範與量產防呆要求，單純依賴購買標準的長行程滑台並自行拼裝，最終不可避免地將陷入無止盡的俯仰誤差補償、編碼器清潔與軟體除錯中，我們推薦 Aerotech 經過全球頂尖國防與顯示器製造廠驗證的「實體硬體與軟體產品」，從底層徹底消滅俯仰誤差的龍門載體，到零程式碼生成的安全 HMI 軟體，打造一站式的大面積自動化解決方案。

終結動態俯仰誤差與粉塵干涉的物理載體：AGS15000 直驅龍門系統

針對 XY 堆疊帶來的動態俯仰誤差與大面積幾何失真，我們提供 Aerotech AGS15000 系列直驅龍門系統 (Direct-Drive Cartesian Gantry System)，這是一台專為超精密、高動態輪廓掃描設計的工業級系統，AGS15000 採用了極致的「共平面設計 (Planar Design)」，將所有運動軸的重心壓至最低，從物理幾何的根源上徹底極小化了工作點的動態俯仰誤差 (Minimizes dynamic pitch errors at the work-point)，它支援高達 1250 x 1250 毫米的超大行程，能輕鬆覆蓋大型無人機透波外殼 (Radome)或衛星太陽能板；此外針對加工粉塵，AGS15000 將所有的線性馬達與精密光學編碼器，巧妙地配置在整個加工區域的「最外側 (outside of the work area)」，這種密封與外置的設計，使其對雷射切割產生的碎屑與污染具備極高的免疫力 (Less susceptible to debris-induced damage)，搭配其經過嚴密測試的大彎曲半徑線纜管理系統 (CMS)，確保了在高頻率量產環境中數百萬次免維護的極致可靠性。

探索 AGS15000 直驅龍門系統，專為超高精度與高速動態控制設計，搭載無刷線性伺服馬達，速度達 3 m/s，加速度達 5 g，廣泛應用於精密微加工、自動化組裝與視覺檢測等領域。

大面積雙驅動的同步神經中樞：Automation1 iXR3 多軸驅動機架

要完美驅動如此巨大的龍門系統，底層（Lower axis）必須使用雙線性馬達（Dual linear motors）來同步推進兩側的軌道，以避免橋板扭曲， AGS15000 搭配核心驅動產品：Automation1 iXR3 多軸驅動機架，這台 3U 尺寸的強大驅動機架，能同時安插多張大功率線性或 PWM 放大器卡，透過專利的 HyperWire 光纖網路，iXR3 內的 Automation1 控制器能以 20 kHz 的超高頻率，發送時基抖動小於一奈秒（< 1 nanosecond）的絕對同步訊號給底盤兩側的馬達與橋板上的次級馬達，這種在單一硬體節點內完成的完美時域同步，確保了 AGS15000 在以高達 3 m/s 的速度進行大面積 ISAC 天線的直線或轉角切割時，依然能維持微米級的動態寬容度。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。


iXR3 驅動機架可依據應用需求，選配採用相同機構尺寸的 PWM 脈寬調變放大器與線性放大器，此設計確保了兩者在系統中的安裝與替換具有一致性與便利性，前面板上亦配置了 ENABLE 與 FAULT 狀態指示燈，方便使用者快速判讀運作狀態。

破解軟體無底洞的軍規級視覺化平臺：MachineApps HMI 軟體產品

面對軍事產線對操作介面的嚴苛防呆要求與開發瓶頸，Aerotech 提供專屬的軟體產品：Automation1 MachineApps (HMI Builder for Windows PCs)，MachineApps 是一款革命性的圖形化 HMI 創建工具，系統整合商不需要撰寫任何底層程式碼，只需透過圖形化介面（Graphical Design Tool）拖曳預設的模組，就能在幾分鐘內打造出專屬的機台介面；它內建了航太製造極需的實體模組，例如：整合 USB 攝影機與十字遊標對位的「Camera Module」、支援即時寸動防呆的「Jog Pad Module」，以及能精準顯示紅外線感測器讀值的「Variables & I/O Module」；更重要的是，MachineApps 深度整合了 Windows 的 Active Directory 權限管控系統（Access Control），確保產線操作員、維修工程師與製程開發者只能看見與操作特定層級的畫面。這不僅大幅縮短了 HMI 軟體開發的時間，更為您的軍工廠機台提供了牢不可破的資訊安全與防呆防護。

Automation1 MachineApps Overview

打造頂尖的大型 UAV 與 ISAC 陣列自動化製造平臺沒有單一標準答案，實際的硬體配置將因應您的陣列物理尺寸（從 500 到 1250 mm）、酬載重量（最高可達 40 kg）以及雷射源類型而量身打造，如需針對 AGS15000 龍門系統或 MachineApps 介面進行深入的硬體選配與軟體整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的大面積航太系統建置經驗，隨時準備為您提供最專業的配置指南。
