新一代無人機大尺寸 LWIR 感測器測試：LFRA 與 WFRA 技術解析

隨著 2026 年無人機（UAS）與高空觀測載台的任務複雜度呈指數級攀升，長波紅外線（LWIR, 8-12 µm）感測器正經歷從標準解析度向高畫質（High-Definition, HD）與寬視角（Wide Field-of-View）格式的典範轉移，在現代全天候戰場與大面積偵蒐任務中，系統往往被要求在不犧牲瞬時視角（IFOV）與空間解析度的前提下，最大化整體的搜索視角（FOV），基於 LWIR 波段固有的物理繞射極限（Diffraction limit），要在有限的 SWaP（體積、重量與功耗）限制下提升空間解析能力，感測器焦平面陣列（FPA）的發展無可避免地朝向更小像素間距（如 12 µm 甚至更小）與超大陣列規模（如 1024x1024 甚至 1536x768）演進，這種百萬像素級（Megapixel-class）的大尺寸 LWIR 陣列，已成為次世代光電/紅外線（EO/IR）尋標器與無人機下視觀測吊艙的標準配備。

然而，大尺寸 LWIR 感測器的躍進，同時也對實驗室內的動態硬體迴圈（HWIL）測試與評估標準帶來了前所未有的物理與工程挑戰，在驗證高畫質尋標器的追蹤與邊緣辨識演算法時，負責生成合成影像的紅外線場景投影儀（IRSP），其原生空間解析度必須等同或超越待測物（UUT），若在測試 1024x1024 或 1536x768 的大尺寸感測器時，仍沿用傳統 512x512 格式的投影技術，工程師必須妥協於光學影像放大（導致嚴重的空間採樣交疊失真與莫耳紋），或是採用「步進與凝視（Step-and-Stare）」的分區測試法，後者不僅會破壞閉迴圈動態模擬的時間連續性，更無法真實激發感測器在高速全景搜索時的自動增益控制（AGC）與全域雜訊抑制反應。

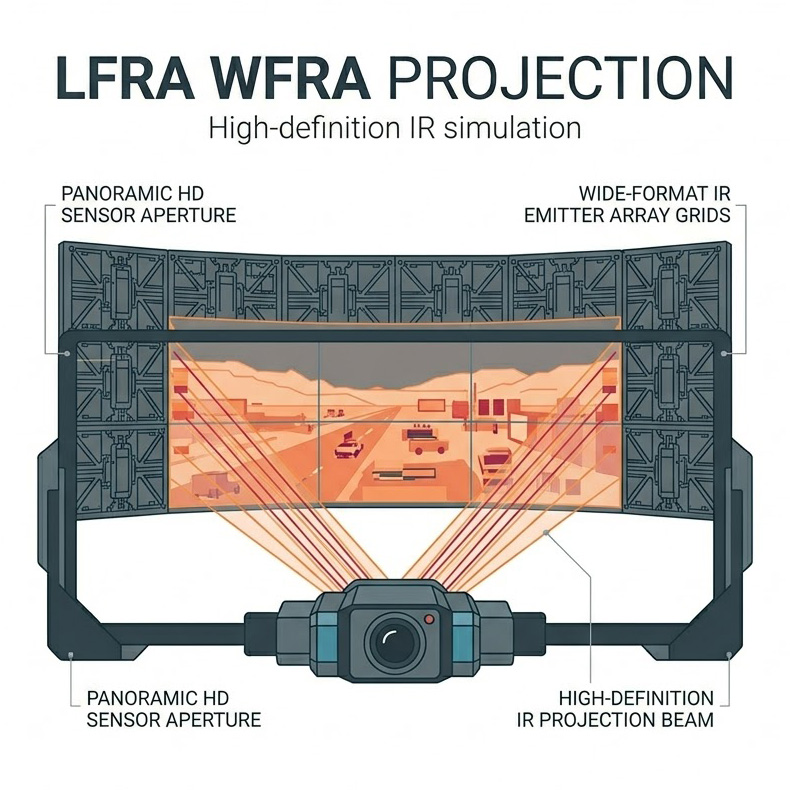

為了在無風險的環境中精準量化高畫質 LWIR 系統的極限性能，導入大尺寸電阻陣列（Large/Wide Format Resistive Array, LFRA/WFRA）架構已成為當前高階驗證領域的必要路徑，儘管實驗室內的數位合成投影在物理上無法百分之百完美重現真實大氣擾動（Turbulence MTF）或寬頻光譜的衰減特性，但建構一個具備高保真度、高幀率且涵蓋 UUT 全視野的百萬像素級投影環境，仍是目前唯一能確保飛控導引演算法在部署前獲得決定性驗證的科學方法，隨著測試規範對於閉迴圈延遲、全域熱對比與空間對位精度的要求日益嚴苛，大型電阻陣列在驅動物理與封裝技術上，正逼近現有半導體製程的極限。

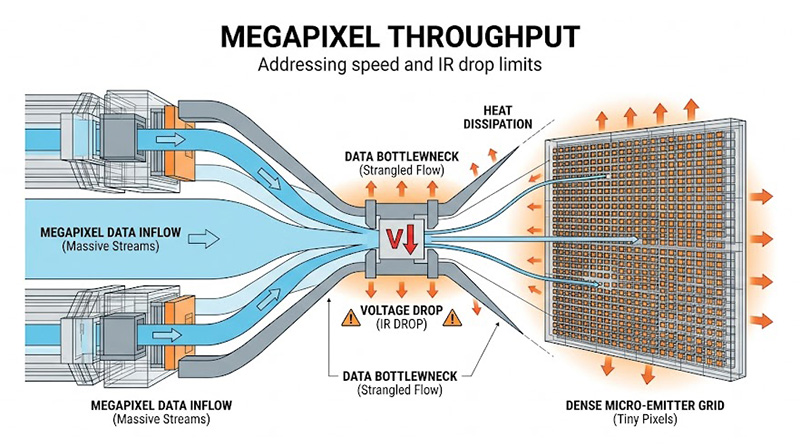

百萬像素級的資料傳輸延遲與全域電壓降（IR Drop）效應

當陣列規模從 512x512 擴展至 1024x1024 甚至 1536x768 時，像素總數增加了 4 倍至 4.5 倍，若要維持 200 Hz 的全幀率（Full-frame）更新以避免時空採樣偽影，讀入積體電路（RIIC）的數位資料傳輸量將飆升至每秒 400 MB 以上，此外當百萬個微電阻發射器同時模擬高溫場景時，峰值電流消耗可高達數十安培，龐大的電流在大型晶片基板上流動會產生嚴重的全域電壓降（IR Drop），導致畫面中心的實際驅動功率低於邊緣，進而引發難以透過單純演算法補償的全域輻射非均勻性。

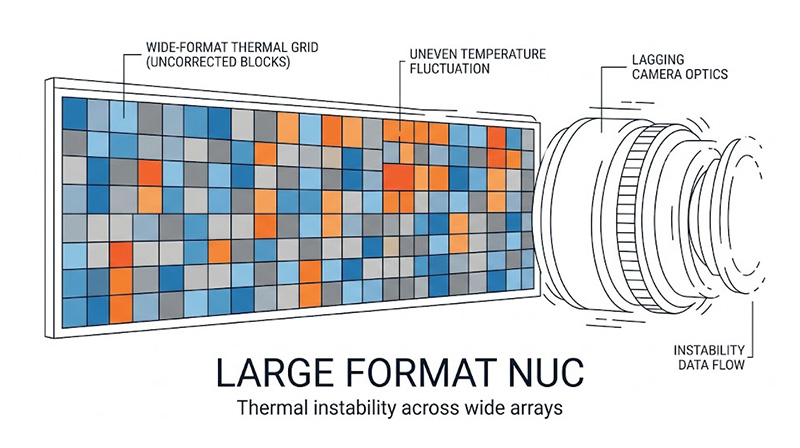

大面積陣列的熱漂移與非均勻性校正（NUC）極限

大尺寸陣列要求投影區域具備極高的輻射均勻度（未校正前通常存在 10% 以上的非均勻性），實務上針對 LWIR 波段進行 NUC 需依賴大尺寸的非冷卻微測輻射熱計（Microbolometer）攝影機，然而面對 1536x768 這種超寬視野，攝影機鏡頭的光學漸暈（Vignetting）與感測器本身的熱漂移（Thermal drift）會被急遽放大，在進行稀疏網格（Sparse grid）的像素級迭代擷取時，這些大面積的光學與熱力學變數會嚴重汙染校正矩陣，導致高溫與低溫區段的熱解析度（Thermal resolution）失真，難以在大動態範圍內維持嚴格的微克耳文級均勻性。

寬高比不匹配（Aspect Ratio Mismatch）與次像素空間對位誤差

針對現代無人機常見的全景搜索或地貌掃描任務，其感測器往往採用 16:9 或 2:1 的寬螢幕比例（如 1536x768），若實驗室僅配備傳統的正方形（1:1）大型投影陣列，工程師必須依賴變形光學系統（Anamorphic optics）進行影像壓縮，或在光學映射時捨棄大量有效像素（浪費投影區域），變形光學不僅會引入不對稱的光學畸變（Distortion）與像差，更會使得平移與旋轉（Translation & Rotation）的次像素空間對位計算變得異常龐大且複雜，導致閉迴圈模擬中的高頻空間訊號保真度大幅下降。

面對上述嚴苛的測試，奧創系統推薦採用專為高畫質與寬視野 UUT 設計的 LFRA 與 WFRA 硬體迴圈（HWIL）整合架構，我們深知要驅動並校正百萬像素級的紅外線陣列，絕非單純依賴硬體規格的堆疊與硬體搬運（Box Moving），我們提供的是從百萬級場景運算、客製化光學映射到全域均勻度分析的「從模擬到驗證的一站式方案（Turnkey Solution）」；針對大尺寸 LWIR 感測器的實務挑戰，我們推薦以下 SBIR 核心整合方案，以協助客戶符合最高階的測試規範並大幅提升測試效率：

克服巨量資料與壓降極限：MIRAGE-XL (LFRA) 與先進 C&CE 運算核心

針對 1024x1024 的高畫質需求，我們推薦配置 MIRAGE-XL 系統，其底層搭載專屬的指揮與控制電子設備（C&CE），透過光纖資料鏈路穩健支援 200 Hz（全畫面）至 400 Hz（視窗模式）的高幀率傳輸，在硬體設計上該系統的微發射器陣列封裝採用了精密的多點供電架構與先進矽穿孔（TSV）佈局概念，有效將大面積驅動時的 IR Drop 效應降至最低，確保從中心到邊緣的輻射輸出維持高度一致。

SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

解決寬比例感測器的光學匹配：MIRAGE HD (WFRA) 寬格式投影架構

針對採用 1536x768 寬比例 LWIR 感測器的無人機系統，我們推薦導入 SBIR 專為此比例打造的 MIRAGE HD (WFRA) 系統，透過原生的 2:1 寬視角電阻陣列設計，徹底消除了使用正方形陣列時所需的不對稱變形光學元件，極小化了光學畸變風險，搭配 C&CE 內建的硬體級平移與旋轉處理（TRP）引擎，能以零延遲的電子次像素校正，完美應對無人機在複雜姿態變化下的空間對位需求。

突破大面積非均勻性校正瓶頸：AI-NUC 疊代校正與大口徑準直模組

為解決大面積 LWIR 陣列的 NUC 漂移難題，我們的方案整合了 IRWindows™ 5 自動化軟體 與進階疊代非均勻性校正（AI-NUC）演算法，透過反覆疊代運算與背景熱雜訊過濾，結合我們客製化設計、具備極低漸暈與大良視距（Clear Aperture）的高階反射式準直光學系統，能確保 1536x768 的每一個像素皆能獲得精準的輻射量測與獨立補償，在大動態範圍內實現完美的平場均勻度。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
