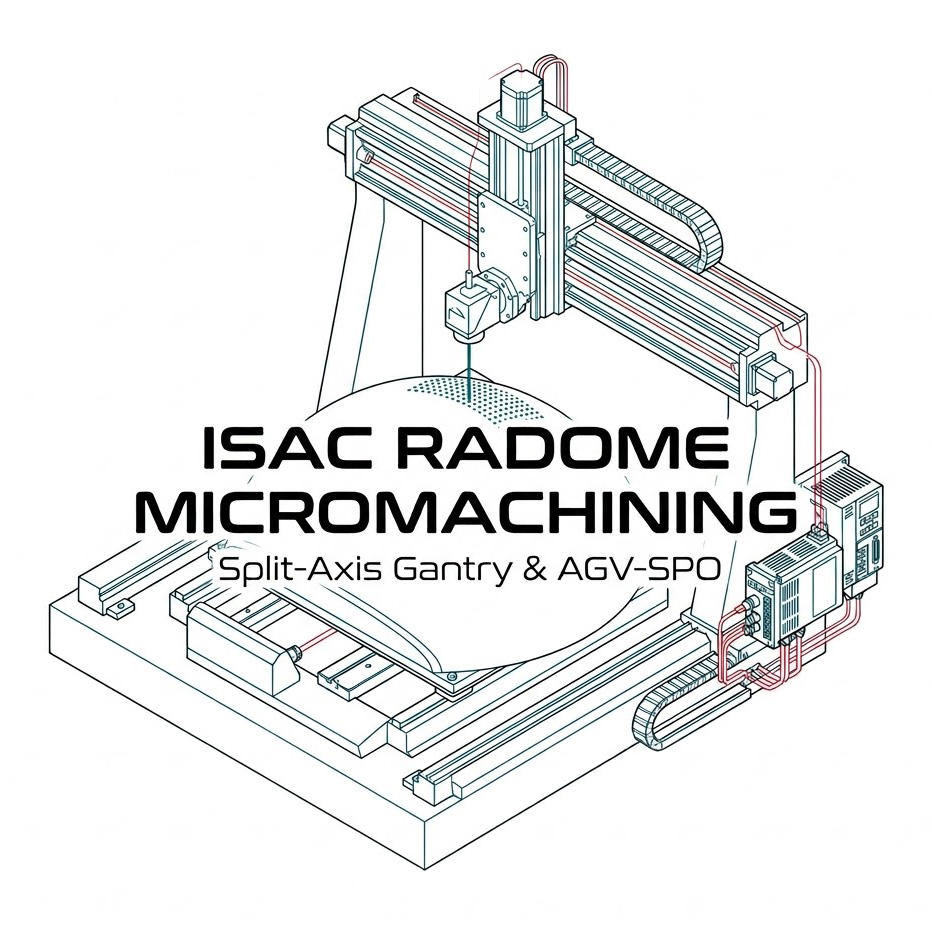

突破大型 ISAC 透波外殼雷射加工極限：Split-Axis 龍門與 AGV-SPO 單支點掃描器解析



在先進國防與航太載具設計中，為了同時滿足匿蹤（Stealth）、空氣動力學與強大的多頻段探測能力，高空長程無人載具（HALE UAV）與低軌道衛星（LEO）廣泛導入了「通訊感知一體化（ISAC）」陣列，這些極其敏感的雷達與光電（EO/IR）感測器，被包覆在巨大的「透波外殼（Radome）」之下；為了讓特定頻段的微波與紅外線能毫無阻礙地穿透這層堅硬的複合材料外殼，工程師必須利用超快雷射（Ultrafast Lasers），在面積高達數平方公尺的外殼上，精準鑽出數以百萬計、直徑僅有幾十微米的「頻率選擇孔（FSS）」與微型散熱槽。

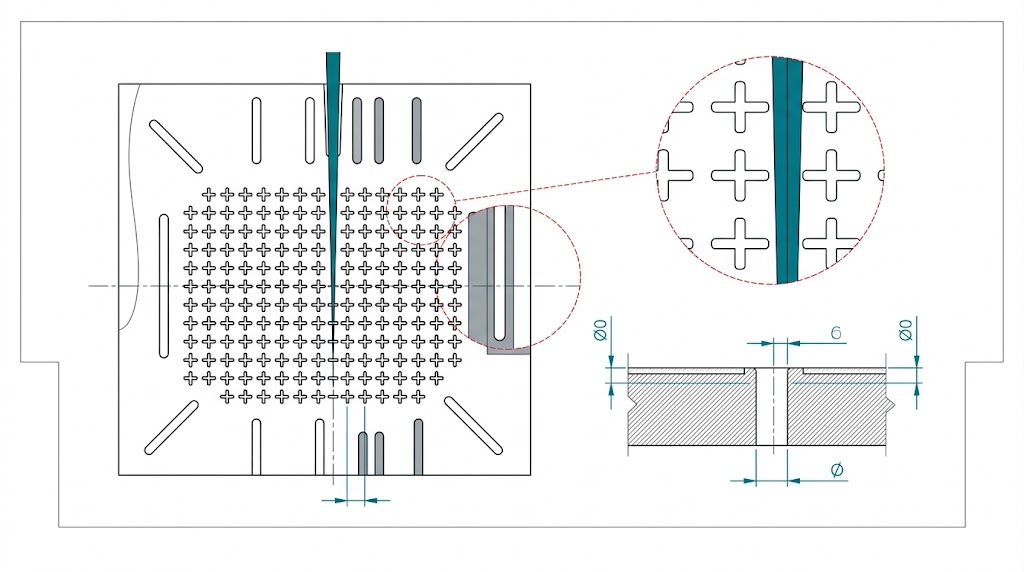

複合材料外殼雷射加工示意圖，展示 FSS 頻率選擇孔與微型散熱槽的幾何細節，放大圖顯示精確尺寸與結構。

長期專注於航太級雷射微細加工與大型整合自動化，當我們檢視這些造價昂貴的軍規透波外殼產線時會發現傳統的雷射切割機正面臨著光學與動力學的雙重死胡同：當雷射振鏡試圖在大面積上進行高速掃描時，邊緣的雷射光斑會發生嚴重的幾何變形；同時，要移動這巨大且沉重的外殼，傳統拼裝滑台的震動會徹底摧毀微米級的加工精度，本文將純粹從光學畸變物理、大尺度結構共振以及巨微觀軌跡控制出發，深度剖析現代航太製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太透波外殼製造規範：微波穿透率的極限容忍度

在探討具體的雷射機台痛點之前，我們必須先理解指導這些尖端 ISAC 透波外殼的最高製造準則，以美軍針對機載雷達罩的電磁穿透規範為例，對於雷射加工的「微孔真圓度」與「全區幾何一致性」提出了極度嚴苛的限制；在加工 ISAC 透波孔時，微波的相位與散射率對孔洞的幾何形狀極度敏感，規範嚴格要求不論是在加工區域的中心還是最邊緣，每一個微孔的直徑與「真圓度（Circularity）」誤差必須小於幾微米，只要孔洞因為雷射光束變形而變成橢圓形，特定頻段的雷達波就會在穿透外殼時發生折射與能量衰減，導致無人機的探測距離大幅縮短。

此外，為了保持外殼的結構強度，加工過程中絕對不允許出現「拼接誤差（Stitching Error）」，傳統雷射加工在不同視野交界處的重疊燒蝕，會破壞碳纖維或玻璃纖維的樹脂基體，成為極音速飛行時的結構破裂點，這種對「絕對真圓光斑」與「無縫連續加工」的雙重苛求，直接宣告了傳統雙鏡片振鏡與步進滑台架構的死刑。

實務上 ISAC 外殼雷射加工難題

在上述嚴苛的物理限制與軍規量產框架下，研發工程師在建構次世代大型 UAV 透波罩與衛星感測器外殼雷射加工機時，無可避免地會面臨三道極難跨越的技術高牆。

傳統雙鏡片振鏡的「邊緣光斑畸變（Spot Distortion）」

在傳統的雷射微細加工系統中，業界最常使用的是「雙鏡片二維振鏡（Two-Mirror Galvo Scanners）」，這種振鏡利用兩個互相垂直的反射鏡來引導雷射光束在 X 與 Y 軸上移動，然而這種光學架構存在著一個致命的幾何缺陷，當雷射光束被偏折到工作視野（Field of View, FOV）的邊緣時，光束打在材料上的入射角會大幅傾斜，由於幾何投影原理，原本完美的圓形雷射光斑，在邊緣處會被拉長成「橢圓形」，同時局部能量密度（Fluence）會急遽下降。

在加工 ISAC 透波外殼時，這種邊緣光斑畸變是一場災難，中央區域的微孔是完美的圓形，但邊緣區域的孔會變成橢圓形且深度不足，這會導致整個雷達罩的電磁穿透率極度不均勻，嚴重破壞相控陣列雷達（Phased Array Radar）的波束成形（Beamforming）計算，使得目標定位產生致命的偏差。

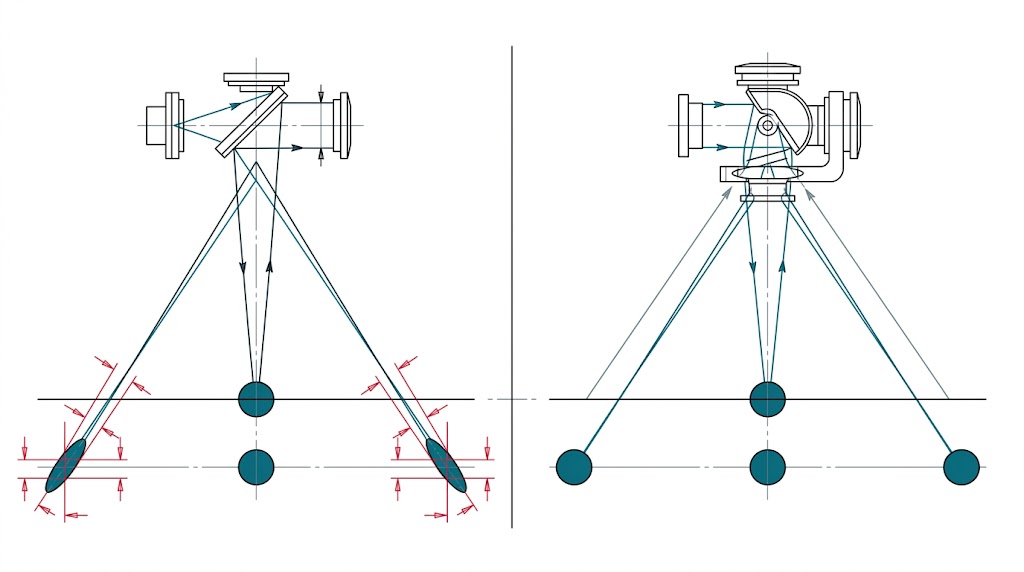

本圖展示光學系統對比。傳統掃描（左）在邊緣產生嚴重的拉長橢圓光斑畸變；單點轉向掃描頭（右）則保持完美、一致的圓形光斑，確保無偏差性能。

大型工件移動的「結構共振」與幾何對位誤差

第二個難題發生在大尺度空間的結構動力學上，ISAC 透波外殼的長度往往超過一公尺，為了配合雷射振鏡狹小的加工視野，傳統機台必須依賴大型的線性滑台，將這塊巨大的外殼頻繁地在 X 軸與 Y 軸上進行「步進與停止（Step-and-Settle）」；如果機台是由標準的鋁合金滑台與螺栓拼裝而成，其結構的自然頻率（Natural Frequency）往往極低，當乘載著沉重外殼的滑台進行高加減速時，巨大的慣性力會引發機台基座的微觀扭曲與低頻共振，這種震動需要數百毫秒才能完全消散；如果雷射在震動未完全停止前就開始擊發，微孔的邊緣將會呈現嚴重的鋸齒狀，若為了等待震動平息而增加延遲時間，加工數百萬個孔洞的總時間將會長達數十小時，完全失去量產的經濟效益。

大型載荷移動對比：左側標準鋁型材結構因剛性不足產生嚴重共振（紅色波形），延遲了操作；右側整合花崗岩（IGM）系統剛性極高，消除了振動，實現了零延遲精確定位（深青色線）。

步進與重複（Step-and-Repeat）造成的「拼接誤差（Stitching Error）」

最後一個難題在於實驗室的底層控制架構，受限於傳統振鏡的視野極限（通常只有幾十平方毫米），加工大型外殼必須將圖案分割成成千上萬個小區塊；在傳統的分散式控制系統中，龍門滑台（巨觀）移動到位後，通知雷射振鏡（微觀）開始掃描；掃描完成後，滑台再移動到下一個區塊，這種「步進與重複」的加工模式，在區塊與區塊的交界處，無可避免地會因為滑台的定位誤差，產生幾微米的重疊（Over-machining）或間隙（Gap）。

對於需要維持極端力學強度的軍用透波外殼而言，這些密密麻麻的「拼接網格線」就是應力集中的脆弱帶，在經歷戰機的高 G 力盤旋或劇烈溫差時，這些因為控制系統不同步所產生的微觀接縫，將成為材料撕裂與解體的起點。

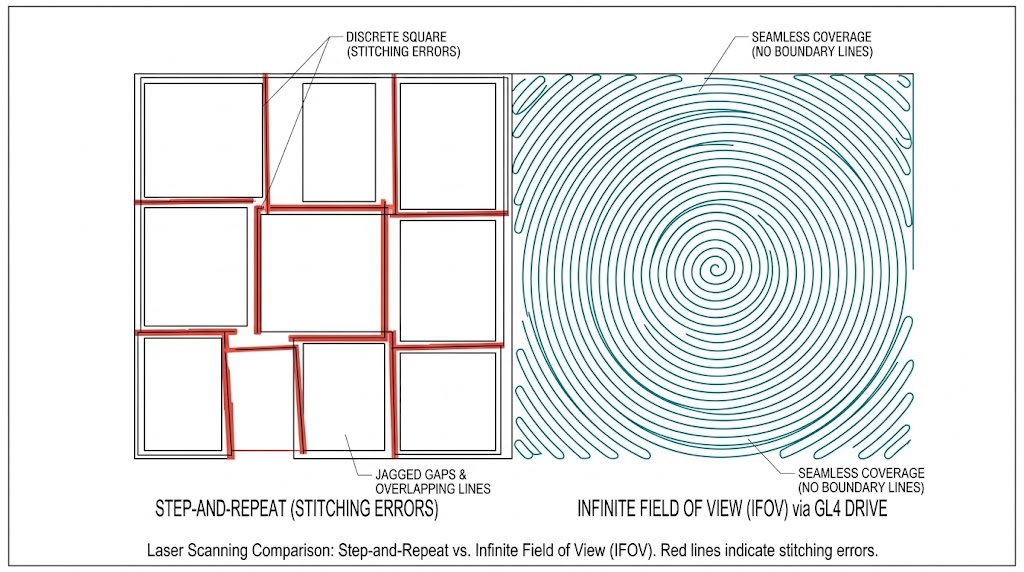

雷射掃描方法對比：步進重複法（左，紅色）導致拼接誤差（間隙與重疊）；無限視場法（右，深青色）通過 GL4 驅動器實現無縫連續覆蓋。

面對上述嚴苛的雷達波穿透規範與大面積複合材料的加工痛點，單純依賴購買標準的掃描頭與商用龍門，最終不可避免地將陷入無止盡的孔洞變形、機台震動等待與拼接瑕疵中，我們推薦 Aerotech 經過頂尖航太實驗室驗證的「實體硬體產品與一體化驅動器」，從底層徹底消滅光斑畸變與震動，打造一站式的大型雷射微細加工解決方案：

根絕大視野邊緣光斑畸變的光學硬體：AGV-SPO 單支點雷射掃描器

針對傳統雙鏡片振鏡在邊緣產生的橢圓光斑災難，我們提供 Aerotech AGV-SPO 高性能單支點雷射掃描器 (Single Pivot-Point Galvanometer Scanner)，AGV-SPO 是一台為頂級雷射微細加工量身打造的革命性硬體，它徹底捨棄了傳統的雙鏡片架構，採用獨特的「單支點 (Single Pivot-Point)」光學設計，這種設計讓雷射光束在整個巨大的加工視野 (Field of View) 內進行掃描時，光束的入射角變化被極小化，從物理光學的根源上大幅降低了邊緣的「光斑畸變 (Spot Distortion)」，這確保了在加工巨型 ISAC 透波外殼時，無論微孔位於視野的中心還是最邊緣，都能維持完美的雷射能量密度與極致的真圓度，確保雷達微波毫無折射地完美穿透。

Aerotech AGV-SPO 為一款高效能單樞軸雷射掃描頭，其光學設計可擴大有效視野並將光點變形降至最低；支援氣冷與水冷選配，確保高動態加工下的熱穩定性與長期精度；整合無限視野 (IFOV) 與位置同步輸出 (PSO) 功能，適用於高精度雷射微加工應用。

消滅大面積加工共振的終極物理載體：分離軸懸吊式龍門系統

面對大型透波外殼移動時產生的結構共振與對位誤差，Aerotech 提供客製化的 分離軸懸吊式龍門系統(Split-Axis Overhead Gantry System)，這套系統採用了最頂級的「整合式花崗岩運動 (Integrated Granite Motion, IGM)」技術，下方配備了超高精度的空氣軸承線性滑台 (Air-bearing axes)，專門負責平穩承載沉重且巨大的複合材料外殼；上方則懸吊著高動態的線性馬達龍門，負責搭載 AGV-SPO 掃描器，這種獨特的花崗岩基座設計與空氣隔離系統 (Air isolation system)，徹底吸收了外部與加工時的震動雜訊 (Vibration noises)，它不僅允許雙面同時加工 (Two-sided access)，更確保了在進行高速大面積位移時，系統依然堅若磐石，完全不需要漫長的震動整定時間。

高精度分軸式懸掛龍門系統 採用雙面可及設計、空氣軸承導軌與動態線性馬達龍門架，確保極致精度與穩定性，適用於半導體、電子、光學與先進製造應用。

終結拼接誤差的控制大腦：Automation1 GL4 驅動器與 IFOV 無限視野

有了零畸變的掃描器與零震動的花崗岩載體，最後一步是完美的巨微觀軌跡執行，AGV-SPO 可配置專屬的驅動控制產品：Automation1 GL4 雷射掃描伺服驅動器，GL4 是一台具備 200 kHz 超高頻伺服更新率的閉迴路驅動器，透過 HyperWire 光纖網路，GL4 能與控制下方 Split-Axis 花崗岩滑台的驅動器達成奈秒級的絕對同步，並解鎖殺手級功能：無限視野 (Infinite Field of View, IFOV)，IFOV 徹底淘汰了傳統的「步進與重複」加工法，它在硬體底層將上方 AGV-SPO 掃描器的極速微觀運動，與下方巨型滑台的長距離宏觀位移「無縫融合 (Seamlessly combines)」，滑台會保持平滑且連續的移動，而掃描器則在移動中即時處理高頻的微孔雕刻。這不僅將產能提升了數倍，更徹底消滅了交界處的「拼接誤差 (Stitching Errors)」，為您的軍用 ISAC 透波外殼保留最完美、無瑕疵的複合材料結構強度。

Automation1 GL4 是一款高效能雙軸線性伺服驅動器，專為控制 AGV 雷射掃描頭設計；具備 >24-bit 解析度、200 kHz 伺服更新率，並支援 IFOV、PSO 與 ESC 功能。透過 HyperWire 匯流排可整合多達 32 軸，實現複雜五軸輪廓加工，提供微米級精度與卓越動態性能。

打造頂尖的國防 ISAC 與 EO/IR 載具雷射加工平台沒有單一標準答案，實際的硬體配置將因應您的透波罩幾何尺寸、雷射波長（如 1030 nm 或 355 nm）以及廠房的防震條件而量身打造，如需針對 Split-Axis 花崗岩龍門系統或 AGV-SPO 單支點掃描器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級大型雷射系統建置經驗，隨時準備為您提供最專業的配置指南。
