紅外線焦平面陣列 NUC 校正瓶頸與大面積絕對溫度黑體之物理極限

紅外線陣列校正的嚴苛環境與法規演進

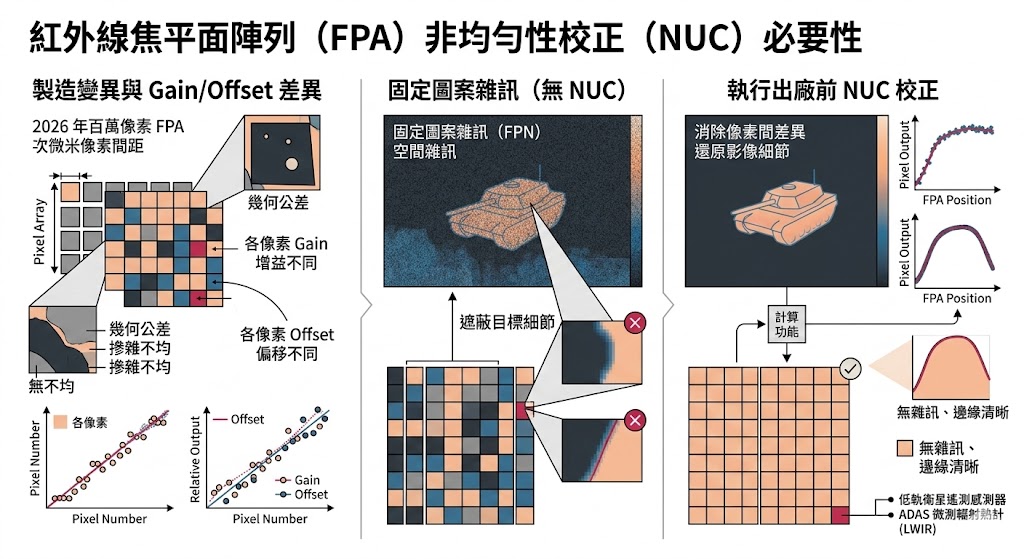

進入 2026 年，紅外線焦平面陣列（FPA）的硬體架構已達到次微米級別的像素間距極限，不論是應用於低軌衛星遙測的高解析度中波紅外線（MWIR）感測器，或是先進駕駛輔助系統（ADAS）中的長波紅外線（LWIR）微測輻射熱計（Microbolometer），百萬像素等級的陣列已成為業界標配，然而半導體材料在磊晶生長與微影蝕刻過程中，無可避免地會產生微觀的幾何公差與摻雜不均，這些製造上的變異，導致陣列中的每一個像素對相同紅外線輻射的「響應增益（Gain）」與「暗電流偏移（Offset）」都存在微小的個體差異。

如果沒有經過嚴格的數位修正，這些像素間的響應差異會在熱影像上呈現出一層固定不動的顆粒狀紋理，這被稱為「固定圖案雜訊（Fixed Pattern Noise）」或「空間雜訊（Spatial Noise）」，為了消除這層遮蔽目標細節的雜訊，工程師必須在出廠前對感測器執行「非均勻性校正（Non-Uniformity Correction, NUC）」。

隨著現代感測器的雜訊等效溫差（NETD）逼近個位數毫開爾文（mK）的極致靈敏度，國際軍規標準（如 MIL-STD-1931）與 IEEE 針對車用高階熱像儀的最新 P2020 測試草案，對 NUC 校正的「平坦度」與「絕對輻射準確性」提出了近乎苛刻的要求，在執行兩點或多點 NUC 時，測試設備必須向感測器提供一個「絕對均勻且已知溫度」的紅外線泛光背景，這個作為物理真理的「絕對溫度黑體」，如果其自身的溫度分布存在萬分之一度的微小誤差，或者受到環境雜訊的干擾，這些設備誤差將被感測器當作真理寫入校正演算法中，一旦感測器離開實驗室進入真實戰場，這些錯誤的校正係數將反噬系統，成為揮之不去的虛假熱斑。

NUC 校正實務難題

在執行大面積焦平面陣列的單點或多點非均勻性校正時，研發工程師與感測器分析師經常遭遇以下三大熱力學與光學物理痛點：

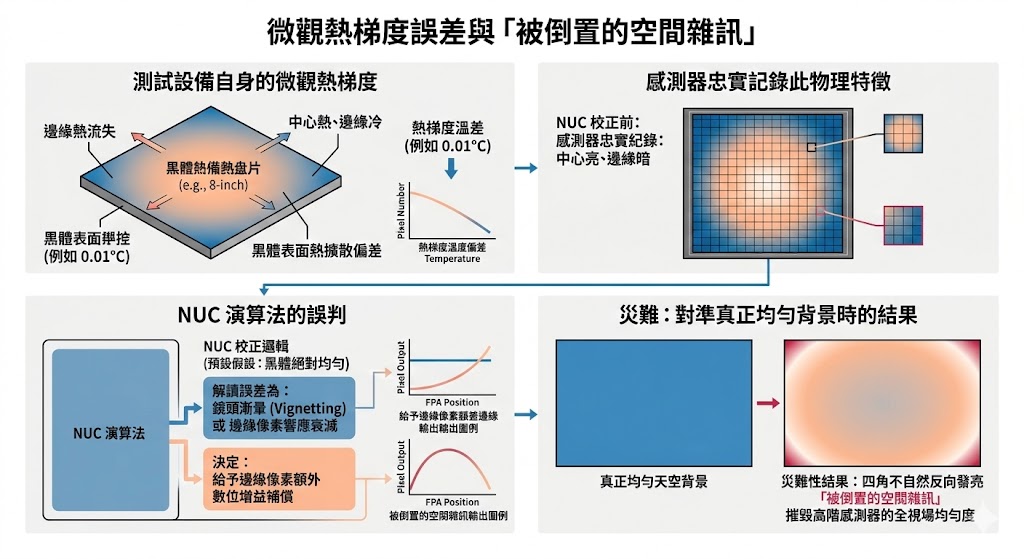

微觀熱梯度誤差與「被倒置的空間雜訊」

NUC 的核心邏輯非常單純：讓感測器看著一個完美均勻的光源，如果某個像素讀出的數值偏高或偏低，演算法就強制將其拉平，這意味著校正的成敗完全建立在「光源必須絕對均勻」這個大前提上。

實務上的災難在於，要製造一個面積高達八英吋甚至十四英吋的大型金屬發射板，並確保其表面每一個點的溫度完全一致，是一項對抗熱力學極限的挑戰，傳統黑體加熱板邊緣通常會因為與周遭空氣的對流作用而產生微小的熱量流失，導致中心溫度高於邊緣溫度（即熱梯度現象），當工程師使用一個表面存在百分之一攝氏度溫差梯度的黑體來執行 NUC 時，感測器會忠實地將這個「中心亮、邊緣暗」的物理特徵記錄下來，NUC 演算法會誤以為這是感測器鏡頭的漸暈（Vignetting）或是邊緣像素的響應衰減，進而給予邊緣像素額外的數位增益補償。 結果是災難性的：當這台經過「校正」的熱像儀對準真實世界中真正均勻的天空背景時，由於邊緣像素被過度補償，影像的四個角落會出現極不自然的「反向發亮」現象，這種由測試設備自身熱梯度引起的倒置空間雜訊，直接摧毀了高階感測器的全視場均勻度。

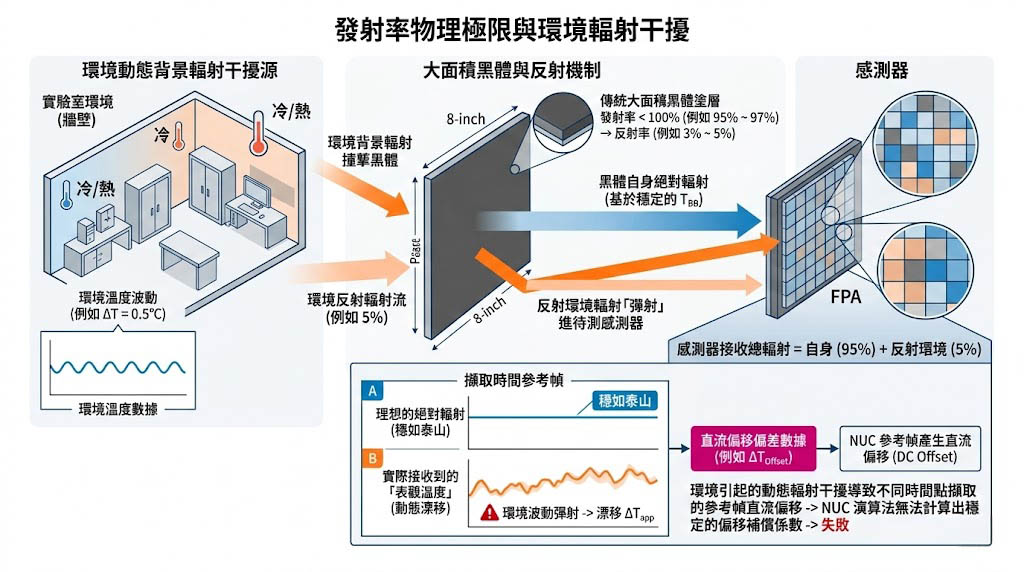

發射率物理極限與環境輻射照度的動態干擾

在輻射度學中，一個表面的總輻射亮度是由兩個部分疊加而成的，第一部分是該表面基於自身溫度真實發出的熱輻射；第二部分則是該表面反射來自周遭環境的背景輻射，這兩個部分的比例，由表面的「發射率」來決定，如果發射率是百分之九十五，意味著它會發出百分之九十五的自身輻射，並反射百分之五的環境輻射。

在進行高精度的 NUC 校正時，我們只希望感測器接收到由黑體溫度決定的絕對輻射量，然而傳統的大面積黑體塗層（如高溫黑漆）在中長波紅外線頻段的發射率通常只能達到百分之九十五至百分之九十七，這看似微小的百分之三到百分之五的反射率，在毫開爾文級別的校正中是致命的，假設實驗室內的空調系統啟動，導致周遭牆壁或設備的環境溫度產生了半度的波動，這半度的冷熱變化會瞬間撞擊黑體表面，並被那百分之五的反射率「彈射」進待測的感測器中。此時，黑體自身的溫度控制雖然穩如泰山，但感測器接收到的「表觀溫度（Apparent Temperature）」卻因為環境反射而發生了漂移，這種由環境引起的動態輻射干擾，會導致不同時間點擷取的 NUC 參考幀產生微小的直流偏移（DC Offset），讓演算法無法計算出穩定的偏移補償係數。

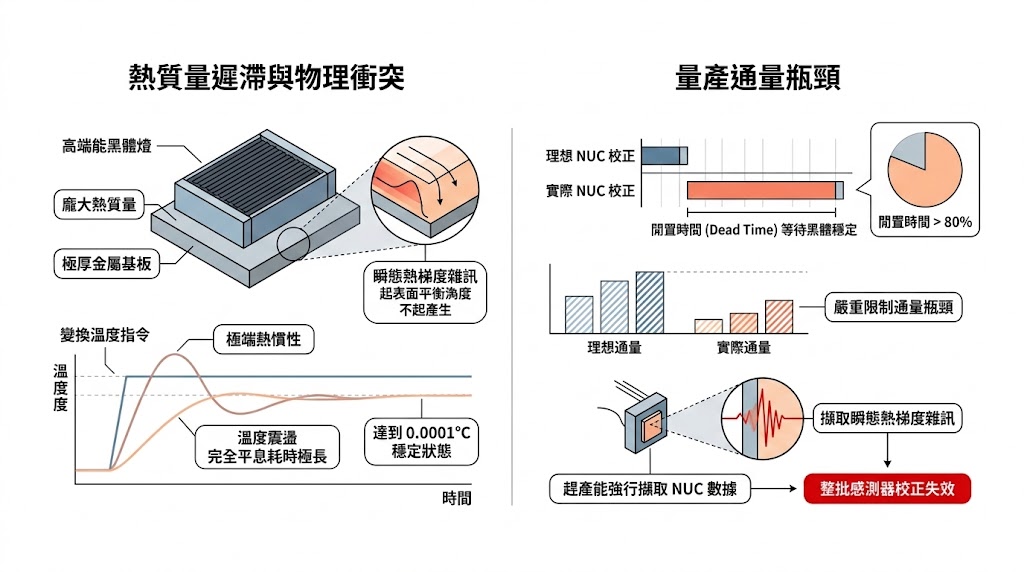

多點校準中的熱質量遲滯與量產通量瓶頸

現代高動態範圍的感測器，其響應曲線往往存在微小的非線性。為了達到最佳的平坦化效果，工程師不能只做單一溫度的校正，必須執行兩點甚至多點 NUC（例如在攝氏二十度、四十度、六十度分別擷取參考幀，建立分段線性補償）。

這裡的物理衝突在於「溫度穩定度」與「溫度變換速度」的拉鋸，為了確保大面積輻射板的溫度絕對均勻且不受氣流干擾，高階黑體必須具備極大的熱質量（金屬基板極厚且重），但龐大的熱質量意味著極端的「熱慣性」，當系統指令黑體從二十度加熱到六十度時，傳統設備可能需要耗費數十分鐘才能讓溫度的微小震盪（Overshoot）完全平息，達到規範要求的萬分之一度穩定狀態，在量產線或高通量驗證環境中，等待黑體穩定所耗費的閒置時間（Dead Time），往往佔據了整個測試週期的百分之八十以上，若為了趕產能而在黑體尚未完全達到熱平衡時就強行擷取 NUC 數據，將會捕捉到瞬態的熱梯度雜訊，導致整批感測器校正失效。

大面積絕對輻射校準的系統化配置戰略

為了徹底克服大面積熱梯度、環境反射雜訊以及熱遲滯造成的產能瓶頸，建構無懈可擊的紅外線校正基準，研發實驗室必須捨棄傳統加熱板的粗糙設計，轉而採用依據嚴謹熱力學控制與奈米材料科學打造的「系統化絕對溫度輻射源」，針對不同階段的 NUC 校正需求，其配置核心邏輯可精煉為以下三大技術路徑：

高熱質量與微處理器 PID 深度融合的均熱架構

為了解決空間熱梯度導致的倒置雜訊，大面積黑體的背板結構必須採用高熱導率材料，並配合緊密分佈的多區段加熱與制冷陣列，配置邏輯要求系統摒棄傳統的類比溫控，全面導入具備毫開爾文（mK）級解析度的數位 PID 伺服演算法。透過放置於輻射板邊緣與中心的極精密探針網路，微處理器能即時偵測邊緣的微小熱流失，並動態補償局部功率。這種配置能確保高達十四英吋的龐大發射面上，在涵蓋百分之九十以上的面積內，維持小於千分之十攝氏度的絕對等溫狀態，為感測器提供一個毫無瑕疵的光學平場。

 奈米級超高發射率塗層的絕對吸收配置

為了根絕環境輻射反射的干擾，測試系統的輻射表面必須突破傳統塗料的物理限制，前瞻的配置策略是導入基於碳奈米管（Carbon Nanotube, CNT）技術的超黑塗層，這種奈米森林結構能將入射的光子困在微觀管壁之間進行無限次折射吸收。透過這種幾何光學陷阱，能在中波與長波紅外線頻段將發射率推升至大於百分之九十九點五的極致境界。在這樣的發射率下，環境輻射的反射干擾被壓縮至可忽略的微觀極限，徹底斬斷了環境溫度波動對 NUC 基準幀的污染。

「設定後無需理會」的產線邊緣運算架構

針對量產線的通量瓶頸，除了提升硬體的升降溫動態控制能力外，控制系統的架構必須走向「邊緣運算（Edge Computing）」與「去中心化」，在大量執行單點或兩點 NUC 的生產站點中，配置邏輯要求黑體本身具備獨立的非揮發性記憶體與微處理器，這意味著黑體能記憶並鎖定最常用的校正溫度點，開機即可自動執行精密恆溫控制，無需外部電腦的反覆指令介入，同時結合熱插拔的智慧型溫度探針（將校準資料儲存於探針本體），當探針到達校驗週期時，工程師只需幾秒鐘更換新探針即可繼續生產，徹底消滅了漫長的設備停機校準時間。

以系統級思維突破 FPA 陣列校正極限

面對上述嚴苛的 NUC 測試標準、微觀的熱梯度雜訊以及環境輻射反射的物理難題，要解決倒置空間雜訊的生成、確保絕對輻射基準的純淨度，並大幅提升產線的校準通量。

奧創系統推薦SBIR Infinity EX 系列大面積絕對溫度黑體 以及 MB 系列量產型絕對黑體：

研發與高階校準的終極基準：Infinity EX 系列絕對溫度黑體

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

針對需要大面積、極致均勻的泛光背景以進行嚴苛 NUC 與感測器特性化的研發環境，我們推薦 SBIR Infinity EX 系列，此系列提供從 4 英吋至高達 14 英吋的發射面積，能完美覆蓋各類廣角感測器的視場，其核心優勢在於採用了具備毫開爾文（mK）級穩定度的精密微處理器控制，確保在 90% 的發射面積上，溫度均勻度優於設定溫差的 98% 或 0.010ºC，更關鍵的是其革命性的 VANTABLACK® S-IR 超高發射率塗層選項，透過這項奈米碳管專利技術，MWIR 發射率高達 99.8% 以上，LWIR 發射率高達 99.5% 以上，徹底消滅了環境反射雜訊的干擾，協助客戶精準消除陣列的空間雜訊此外，EX 系列配備了獨立校準的 iProbe 智慧型探棒，更換探棒即可完成校驗，實現測試產線的零停機時間。

產線 NUC 的最佳推手：MB 系列紅外線校準系統

SBIR MB 系列黑體提供 0°C 至 90°C 溫度範圍，具備 NIST 可追溯校準、高發射率 (>0.97 / >0.95) 與優異穩定性 (+/- 0.10°C)。專為 NUC 與 IR 感測器校準設計，無需外接控制器，操作簡便。

當測試任務進入產線，需要針對大量感測器執行單點或兩點 NUC 時，我們推薦 SBIR MB 系列絕對黑體，MB 系列專為「設定後無需理會 (Set and Forget)」的產線需求而生，它提供 0ºC 至 90ºC 的 NIST 可追溯溫度範圍，並具備優異的 +/- 0.10ºC 穩定度。其最大的優勢在於無需獨立的外部控制器，溫度設定值直接儲存於本體的非揮發性記憶體中，開機即可自動回歸至先前的校正溫度。這項高度整合的設計不僅節省了寶貴的產線空間，更有效提升了自動化系統中快速執行 NUC 的測試效率。

無縫串聯的自動化測試軟體

SBIR 一站式方案不僅止於頂尖的熱力學硬體，上述的 EX 系列黑體，皆能與 IRWindows™5 自動化光電測試軟體 進行深度無縫整合，透過標準的乙太網路或 IEEE-488 (GPIB) 介面，研發人員只需透過直覺的圖形化介面，即可讓系統自動切換校準溫度、同步擷取影像，並執行多點 NUC 演算法與 3D 雜訊分析。這套軟硬體無縫結合的生態系，將大幅提升測試效率，並徹底排除人為操作帶來的變數。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
