紅外線探測器性能特性化：解析串擾與 MTF 測試之物理極限與平台選型

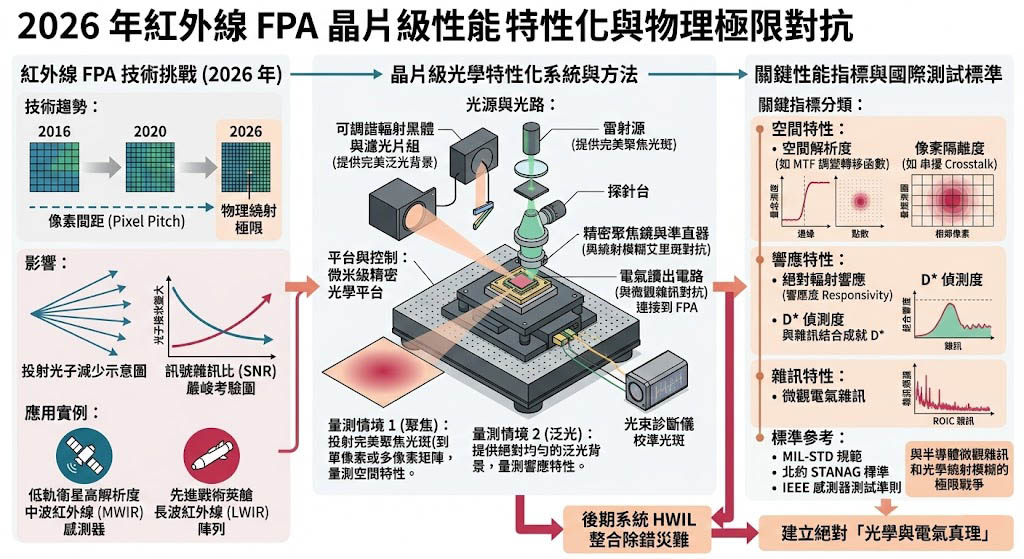

紅外線探測器晶片級測試的嚴苛物理環境與法規演進

進入 2026 年，紅外線焦平面陣列（FPA）的半導體製程已逼近物理繞射極限，無論是應用於低軌衛星的高解析度中波紅外線（MWIR）感測器，或是先進戰術莢艙的長波紅外線（LWIR）陣列，像素間距（Pixel Pitch）已大幅微縮，當像素尺寸縮小，單一像素所能接收到的光子數量急遽減少，這使得感測器的訊號雜訊比（SNR）面臨嚴峻考驗。

在系統整合之前，針對「探測器裸片（Bare Detector）」或「焦平面陣列模組」進行基礎的性能特性化（Characterization）是所有光電研發的起點，國際標準如 MIL-STD 規範、北約 STANAG 以及 IEEE 針對感測器基礎特性的測試準則，皆對晶片級別的「空間解析度（如 MTF）」、「像素隔離度（如串擾 Crosstalk）」以及「絕對輻射響應（如 D* 偵測度）」提出了極度嚴苛的量測要求。

測試規範之所以日趨嚴格，是因為在最終的系統級硬體迴路（HWIL）測試中，工程師極難釐清一個效能缺陷究竟是來自於外部光學鏡頭的像差，還是來自於內部感測器晶片的物理極限，如果在探測器封裝階段沒有建立絕對的「光學與電氣真理」，百萬美元的研發專案將在後期的系統整合中面臨無法除錯的災難，為了建立這個真理，實驗室必須建構一個極度穩定的光學平台，能夠在微米級別的空間尺度上，對感測器投射完美的聚焦光斑或絕對均勻的泛光背景，這是一場與半導體微觀雜訊以及光學繞射模糊對抗的極限戰爭。

探測器特性化實務

在進行探測器的響應度、雜訊、均勻度以及空間頻率響應分析時，研發工程師與固態物理分析師經常遭遇以下三大技術痛點：

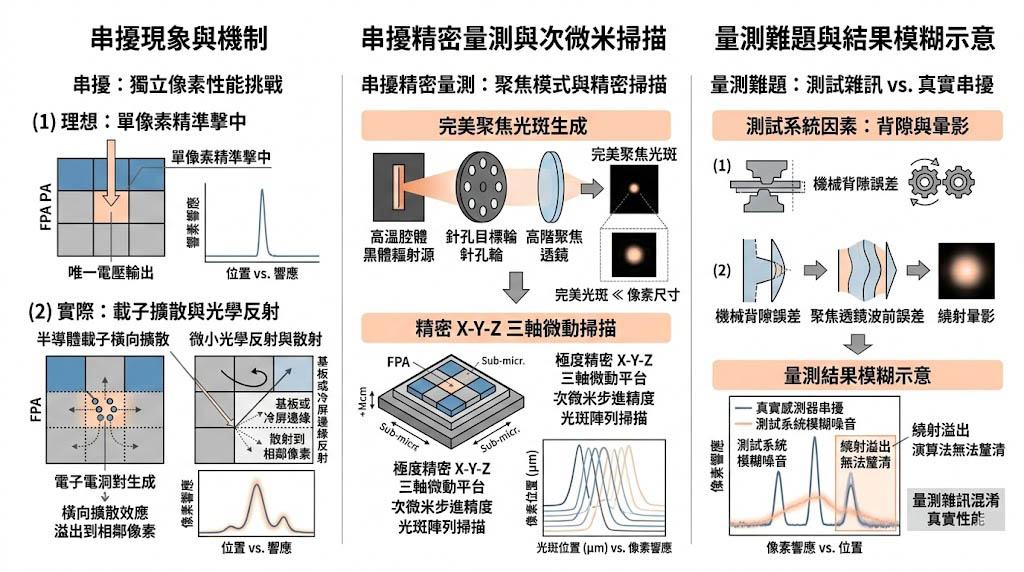

次微米級的光斑聚焦與微觀「串擾（Crosstalk）」量測極限

在評估焦平面陣列的獨立像素性能時，「串擾（Crosstalk）」是最致命的物理現象，理想狀態下，當一束極細微的光線精準擊中陣列上的單一像素時，只有該像素會產生電壓輸出；然而在實務上，光子進入半導體晶格後會產生電子電洞對，這些載子可能會因為橫向擴散效應（Lateral Diffusion）游離到相鄰的像素中；此外，光線在基板或冷屏邊緣產生的微小光學反射，也會導致相鄰像素接收到虛假的光能。

為了精確量測這種串擾，測試系統必須在「聚焦模式（Focused Mode）」下運作，工程師面臨的物理難題在於：必須將來自高溫腔體黑體輻射源的能量，透過帶有微小針孔的目標輪與高階聚焦透鏡，匯聚成一個尺寸遠小於探測器像素間距的「完美光斑」。接著，必須依靠極度精密的 X-Y-Z 三軸微動平台，將這個光斑以次微米（Sub-micron）的步進精度，橫跨像素陣列進行掃描（Spot Scan），如果微動平台的機械傳動存在任何背隙（Backlash），或者聚焦透鏡的光學波前誤差導致光斑邊緣產生繞射暈影，光斑的能量就會在物理上溢出到相鄰像素，這會導致演算法無法釐清量測到的相鄰像素訊號，究竟是感測器本身的物理串擾，還是測試設備光斑不夠銳利所造成的測試雜訊。

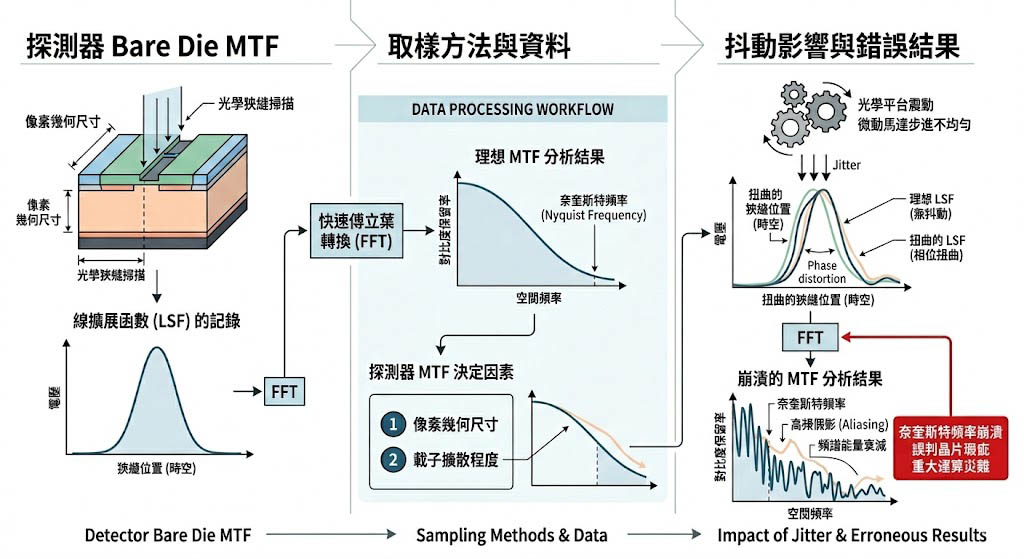

邊緣響應與狹縫掃描中的 MTF 傅立葉轉換失真

探測器裸片的調變轉換函數（MTF）是評估其空間解析度的終極指標，由於沒有外部鏡頭，探測器的 MTF 主要由像素的幾何尺寸（決定了空間取樣頻率的極限）以及載子的擴散程度所決定。

實務上量測探測器 MTF 的方法，是將一個極其狹窄的光學狹縫（Slit）影像，聚焦並緩慢掃描過感測器的一個或多個像素，測試系統會記錄像素輸出電壓隨著狹縫位置變化的資料，這條曲線在數學上被稱為邊緣響應或線擴展函數（Line-spread Function），接著系統必須對這條曲線進行快速傅立葉轉換（FFT），以得出不同空間頻率下的對比度保留率。 這裡的運算災難在於「取樣頻率的抖動」，如果在狹縫掃描的過程中，光學平台的震動或是微動馬達的步進不均勻，會導致擷取到的線擴展函數在時間與空間軸上產生相位扭曲，當這組帶有相位扭曲的資料進入傅立葉轉換演算法時，會產生嚴重的高頻假影（Aliasing）與頻譜能量衰減，導致計算出的 MTF 曲線在奈奎斯特頻率（Nyquist Frequency）附近發生崩潰，讓工程師誤判晶片的製程存在重大瑕疵。

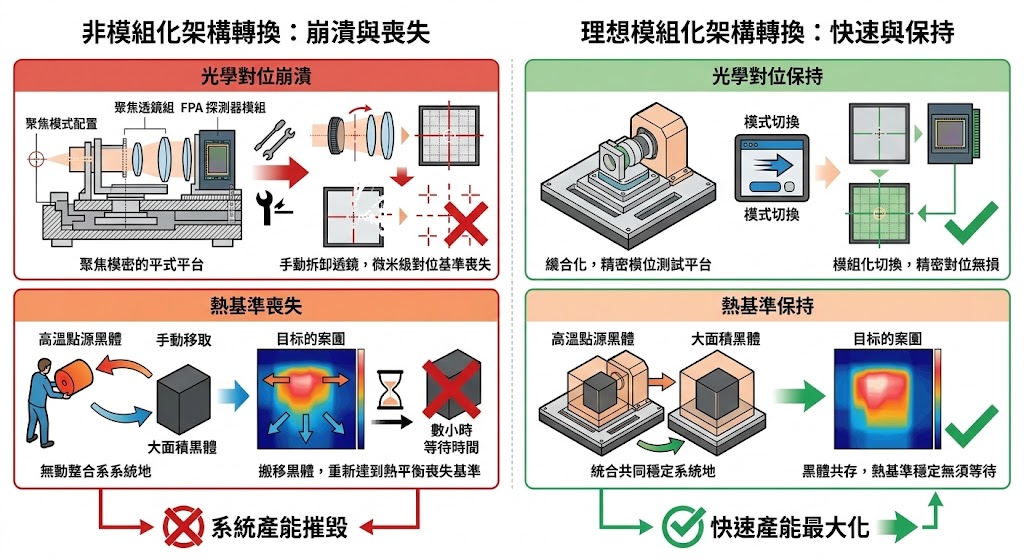

多重測試模式切換時的光學對位崩潰與熱基準喪失

完整的探測器體檢需要兩種完全不同的光學物理環境，如前所述的串擾與 MTF 測試需要「聚焦模式（Focused Mode）」；而評估探測器的響應度、時間/空間雜訊、均勻度以及偵測度（D*）時，則需要「泛光模式（Flood Mode）」。

在泛光模式下，測試系統必須移除所有聚焦透鏡，直接將一個大面積、絕對均勻的低溫或常溫黑體輻射源放置在探測器前方，讓均勻的紅外線能量「淹沒」整個焦平面陣列，為了量測絕對線性度，甚至需要同時使用延伸面積黑體與經過斬波器（Chopper）調變的高溫點源進行疊加照射； 實務上最令工程師痛苦的是「測試架構的轉換」，如果測試設備缺乏系統級的模組化設計，工程師在完成聚焦測試後，必須手動拆卸透鏡、搬移高溫黑體，再重新架設大面積黑體，這種物理上的拆裝過程，不僅會徹底破壞原本極為精密的微米級光學對位基準，更會導致設備停機數小時以等待新的黑體達到熱平衡，在需要快速驗證多片晶圓或封裝模組的量產研發階段，這種因架構轉換造成的冗長等待與對位誤差，是摧毀測試產能的最大瓶頸。

探測器特性化平台的系統級配置戰略

為了徹底克服微米級的光斑聚焦難題、消弭 MTF 掃描的相位失真，以及解決多模式切換的對位崩潰，研發實驗室必須放棄使用零散光學元件與黑體自行拼湊的作法，轉而採用依據嚴謹光機電整合與熱力學邏輯打造的「整合型探測器測試平台」，針對高階紅外線探測器裸片與陣列的驗證，其配置核心邏輯可精煉為以下三大技術路徑：

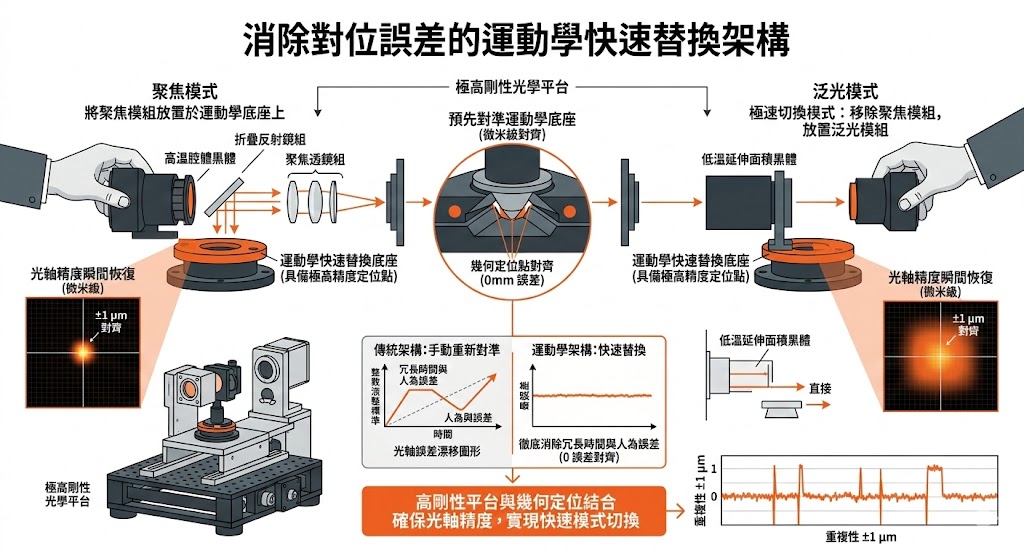

絕對鎖定的運動學底座與無縫模式切換架構

為了消滅設備轉換時的對位誤差，系統必須建立在一個具備極高剛性的光學平台上，其配置核心在於全面導入「快速替換運動學安裝座（Quick-change Kinematic Mounts）」，在這種架構下，無論是高溫腔體黑體、低溫延伸面積黑體，或是聚焦透鏡組與折疊反射鏡，其底部都具備極高精度的幾何定位點，這使得系統能夠在「聚焦模式」與「泛光模式」之間進行極速切換，工程師只需將模組放置於預先對準的運動學底座上，即可確保光軸精度瞬間恢復至微米級別，徹底消除了重新對準的冗長時間與人為誤差。

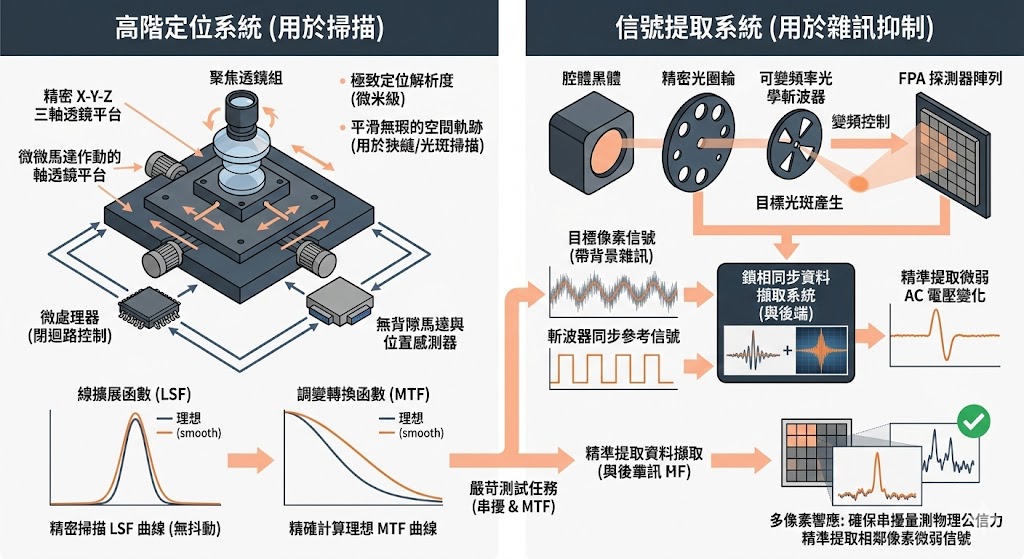

微米級步進控制與光學斬波的精準同步

針對串擾與 MTF 測試的嚴苛要求，系統必須配置高階的 X-Y-Z 三軸透鏡平台，此平台必須由微處理器透過閉迴路控制，提供無背隙的極致定位解析度，確保狹縫或光斑掃描時的空間軌跡平滑無瑕，同時為了提高微弱訊號的擷取精度，系統在光路前端必須配置可變頻率的光學斬波器（Chopper）與精密光圈輪，透過將斬波器頻率與後端資料擷取系統進行鎖相（Phase-locked）同步，系統能從龐大的背景熱雜訊中，精準提取出由目標光斑產生的微弱交流（AC）電壓變化，這是確保串擾量測具備絕對物理公信力的關鍵。

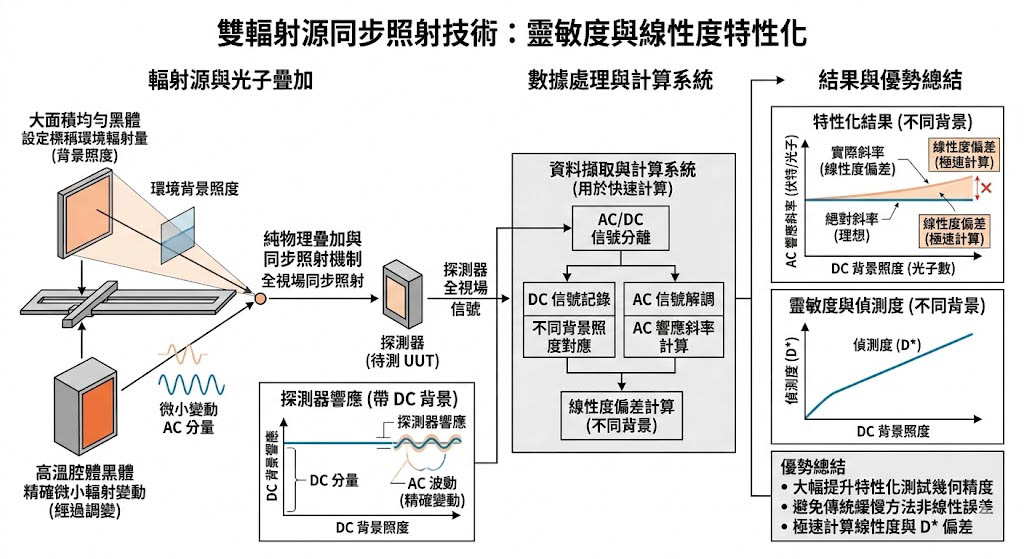

D* 偵測度與線性度的雙輻射源疊加幾何

在評估探測器極限靈敏度（D*）與響應線性度時，傳統改變單一黑體溫度的方法過於緩慢且容易產生非線性誤差，高階系統配置邏輯是採用「雙輻射源同步照射技術」，利用光學導軌，系統同時配置一個涵蓋探測器全視場的大面積均勻黑體（設定標稱環境輻射量），以及一個經過調變的高溫腔體黑體，高溫源提供一個精確且可重複的微小輻射變動量（AC 分量），疊加在泛光背景上，透過這種純物理的光子疊加機制，系統能極速計算出探測器在不同背景照度下的絕對斜率與線性度偏差，大幅提升基礎特性化測試的幾何精度。

以系統級思維突破探測器測試極限

面對上述嚴苛的探測器裸片測試標準、微觀的光學干擾以及繁瑣的模式切換難題，要解決次微米級的光斑掃描、確保 MTF 計算的絕對精準，以及實現無痛的光學架構轉換，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光線追跡設計與光機電深度融合的系統級架構。

奧創系統深知高階紅外線探測器研發的痛點，我們提供「從微觀熱激發、精密光學聚焦到自動化數據擷取與演算的一站式方案 (Turnkey Solution)」，針對實驗室最關鍵的感測器特性化需求，我們推薦SBIR RTB3000i探測器測試平台 (Detector Test Bench)，協助客戶精確掌握晶片的每一個物理極限。

SBIR RTB 3000i 紅外線探測與陣列測試系統，提供整合性高精度測試。支援單一元件至 FPA 評估，涵蓋聚焦/全域/準直模式，執行 MTF, D*, NETD 等參數分析，具高彈性、易整合特性，適用研發與產線。

無可挑剔的微觀聚焦與串擾分析

針對串擾、光斑掃描與 MTF 測試的極限挑戰，我們推薦的 SBIR RTB3000i 平台 具備頂尖的「聚焦模式 (Focused Mode)」，系統配置了由微處理器控制的高精度 X-Y-Z 三軸透鏡平移台，能將來自高溫腔體黑體（最高達 1000°C）的紅外線能量，透過精密的光圈輪與濾光輪，完美匯聚至焦平面陣列的單一像素上，藉由軟體控制的次微米級步進移動，系統能徹底釐清基板邊緣反射或相鄰像素的熱溢出，有效協助客戶進行嚴苛的串擾驗證。在量測 MTF 時，其穩定的掃描機制確保了快速傅立葉轉換（FFT）的絕對精準。

在聚焦模式下，RTB 3000i 紅外線探測與陣列測試系統 將來自特定紅外線照明孔徑或目標的能量，精確聚焦到待測偵測器上的個別像素，這種方式特別適用於評估像素等級的特性；典型的聚焦模式測試項目包含：串擾、光點掃描及 MTF (調變轉換函數)，此系統的光學設計允許彈性選用高溫腔體黑體或低溫擴展區域黑體作為此模式下的測試光源。

為了解決測試模式切換的冗長停機時間，RTB3000i 採用了極致靈活的光學平台設計與「快速更換運動學安裝座」，這讓工程師能在數分鐘內，將系統從聚焦模式轉換為「泛光模式 (Flood Mode)」，在泛光模式下，系統可運用配置的 4 英吋（或選配 6 英吋）延伸面積絕對黑體，提供近乎完美的空間均勻輻射，精確執行響應度、雜訊、像素均勻度與偵測度 (D*) 的量測。

在泛光模式中，RTB 3000i 紅外線探測與陣列測試系統 使用來自擴展區域黑體或高溫腔體黑體的非聚焦黑體能量，均勻照射整個待測偵測器或陣列。此模式主要用於量測整體或平均性能參數，例如：響應度、雜訊、均勻性、偵測率 (detectivity, D*) 及線性度，利用系統配備的刻度光學滑軌與快拆運動基座，可精確設定輻射源位置，實現對輻照度的精準控制。

此外，RTB3000i 支援創新的雙源線性度測試法——同時運用大面積光源與經斬波器調變的高溫光源，精確計算 V(Q) 曲線斜率，突破傳統絕對電壓量測的物理限制。

無縫擴展至系統級自動化驗證

RTB3000i 的強大不僅止於探測器裸片測試，透過添加選配的離軸拋物面準直鏡 (Collimator) 與 300 系列自動化目標輪，該平台能瞬間升級為支援「準直模式 (Collimated Mode)」的完整目標投影系統，當您的感測器封裝完成並裝上鏡頭後，同一套平台即可直接執行系統級的 MRTD、SiTF 與 NETD 測試。

在準直模式模式下，來自差動黑體輻射源與目標輪，或是腔體輻射源與孔徑輪的紅外線目標，會被轉換成準直能量照射待測的成像系統。

更重要的是，所有儀器模組（包含黑體、斬波器、快門與微動平台）均具備 IEEE-488 介面，並能與 IRWindows™5 自動化光電測試軟體 進行深度無縫整合，研發人員只需透過直覺的圖形化介面，即可一鍵執行從單像素串擾掃描到陣列均勻度的完整測試腳本，將龐大的測試數據自動轉化為標準報告，大幅提升測試效率並排除人為操作變數。
