紅外線準直器採購標準：無窮遠焦距投影與光學配置選購指南



光電感測測試的嚴苛光學環境與法規演進

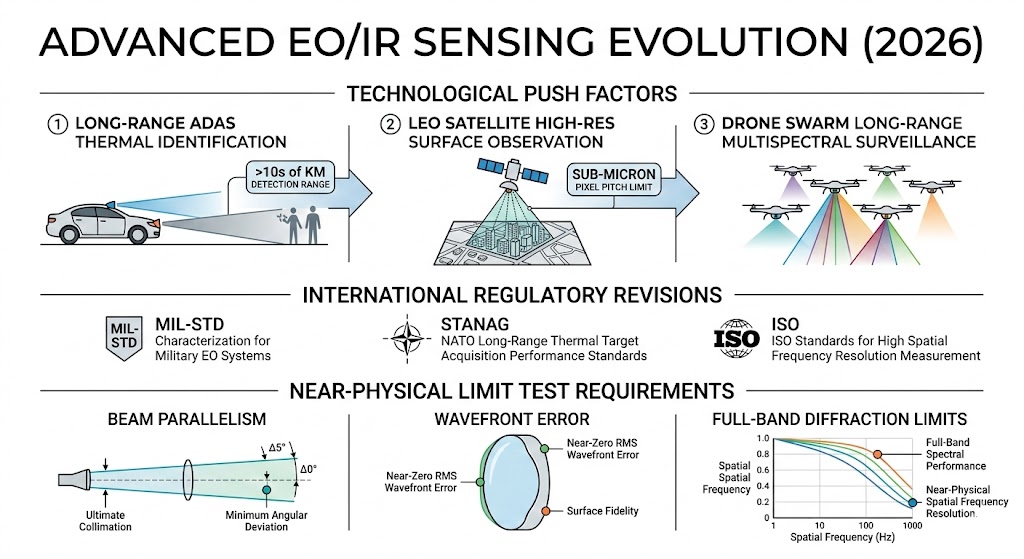

進入 2026 年，隨著先進駕駛輔助系統（ADAS）的遠距熱特徵辨識、低軌衛星（LEO）高解析度地表觀測，以及無人機蜂群的長程多光譜偵搜技術進入白熱化階段，光電感測系統（EO/IR）的觀測距離已推升至數十公里之外，同時像素間距微縮至次微米極限。

在這樣的技術推力下，國際光學測試法規面臨了前所未有的嚴格修訂，無論是針對軍用光電系統特徵化的 MIL-STD 規範、北約 STANAG 關於遠距熱影像目標獲取性能的標準，或是 ISO 針對高階空間頻率解析度的量測準則，皆對測試設備的「光束平行度」、「波前誤差」與「全頻段繞射極限」提出了近乎物理極限的要求。

測試規範之所以日趨嚴苛，根本原因在於我們必須在空間有限的室內實驗室中，創造出一個「絕對真實的無窮遠目標」，當研發工程師在評估熱像儀的調變轉換函數（MTF）或最小可解析溫差（MRTD）時，待測物（UUT）的光學鏡頭必須對焦於無限遠，為了模擬這個條件，工程師必須在黑體輻射源與待測物之間，放置一個極高精度的「準直器（Collimator）」，準直器的物理任務，是將放置於其焦點上的標靶（如四條棒圖案或狹縫）發出的發散輻射光線，轉換為完美的平行光束投射入待測物中，如果這道平行光束存在任何微觀的像差、中心遮蔽或波前扭曲，這些測試設備自身的「光學污染」，將在待測物的焦平面陣列上被劇烈放大，導致百萬美元等級的研發專案因錯誤的解析度數據而面臨驗收失敗的巨大風險。

無窮遠目標模擬的難題

在進行橫跨可見光、中波紅外線（MWIR）至長波紅外線（LWIR）的寬頻段系統級測試時，研發工程師與光學分析師經常遭遇以下三大技術痛點：

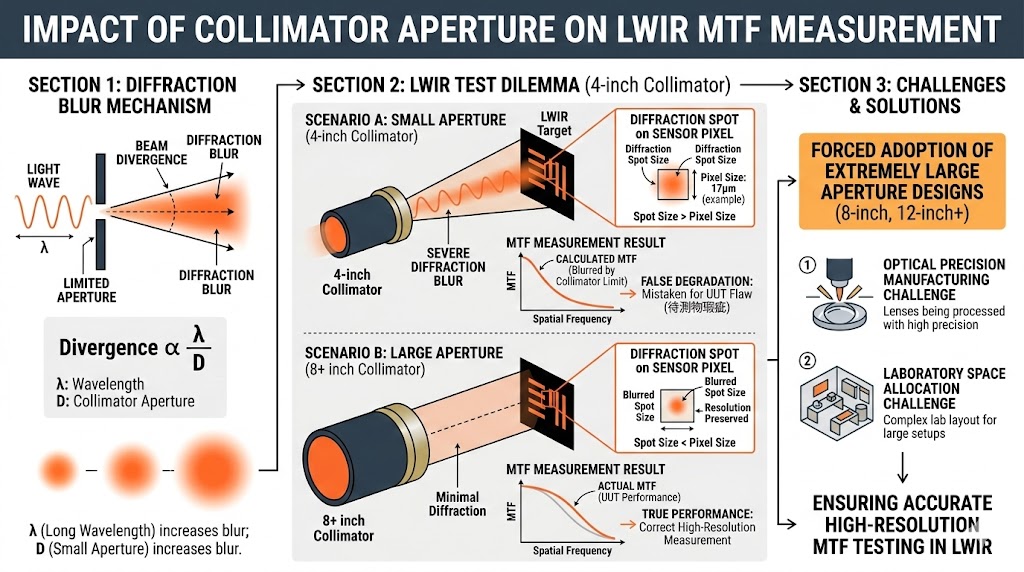

物理繞射極限與測試孔徑的殘酷衝突

在光學物理中，當光波穿過任何有限大小的開孔時，無可避免地會產生光束發散的現象，這被稱為繞射模糊（Diffraction Blur）。繞射模糊的嚴重程度與光波長成正比，與光學系統的淨孔徑直徑成反比。

實務上的災難在於長波紅外線（例如波長達到十微米的頻段）的測試，當測試波長極長時，繞射現象會變得極其明顯；如果測試實驗室選用的準直器淨孔徑過小（例如僅有四英吋），其自身產生的繞射模糊光斑尺寸，將會大於待測感測器的一個像素尺寸，當工程師試圖量測待測物的高空間頻率 MTF 時，標靶的銳利邊緣在穿過準直器後就已經被繞射效應嚴重模糊了，演算法最終計算出的解析度衰減，實際上是準直器孔徑不足造成的物理極限，而非待測物鏡頭或感測器的真實瑕疵，為了解決這個問題，長波紅外線的高解析度測試被迫走向極大孔徑的設計（如八英吋甚至十二英吋以上），這對光學鏡片的加工精度與實驗室的空間配置構成了嚴峻的挑戰。

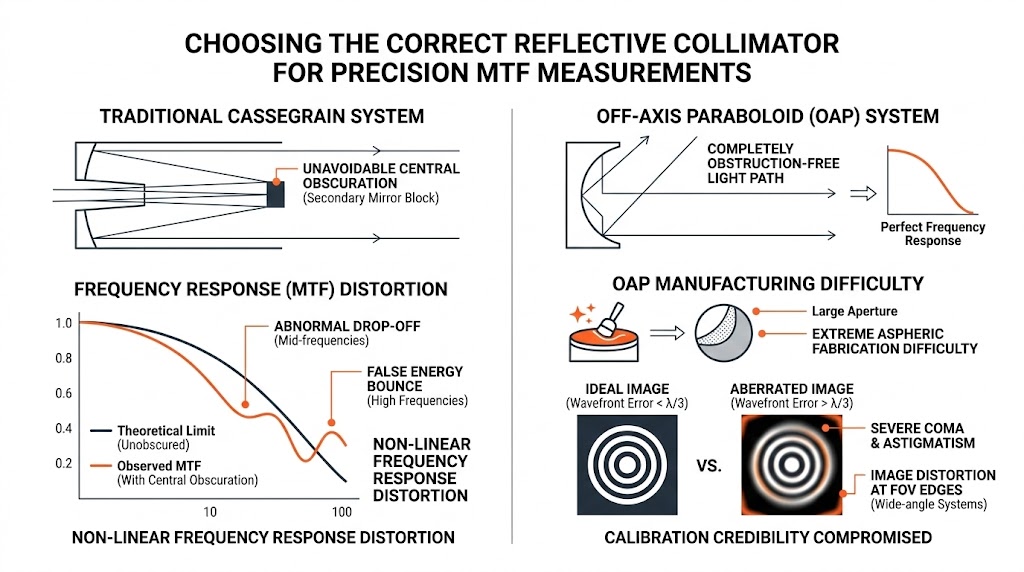

波前誤差與中心遮蔽帶來的頻率響應失真

傳統的準直系統常採用卡塞格林（Cassegrain）等同軸反射式設計，這類設計雖然能縮短實體體積，但其光路正中央無可避免地存在一個次鏡遮蔽區。

在進行精密的 MTF 量測時，這種中心遮蔽會引發嚴重的「頻譜能量轉移」，純粹的幾何光學指出，光束中心的遮蔽會改變整體光束的繞射能量分佈，導致影像對比度在中等空間頻率區域發生異常的凹陷（Drop-off），同時在高頻區域產生虛假的能量反彈，這種非線性的頻率響應失真，會徹底摧毀演算法對影像銳利度的評估。 因此，高階測試必須採用「離軸牛頓式（Off-axis Newtonian）」或離軸拋物面（OAP）設計，將光路完全避開遮蔽區；然而，製造大口徑且無遮蔽的離軸拋物面鏡，其非球面加工難度極高，如果反射鏡的波前誤差大於波長的三分之一，投射出的平行光將產生嚴重的彗髮差與散光，導致目標圖案在待測物視野邊緣產生嚴重變形，讓廣角系統的邊緣解析度測試失去公信力。

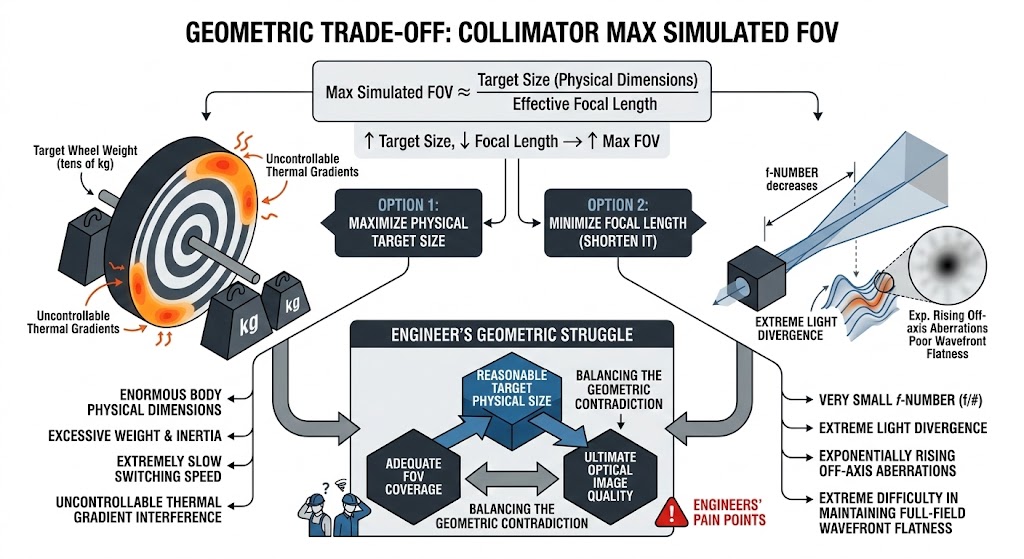

視場角涵蓋與目標實體尺寸的幾何兩難

隨著車用全景熱像儀與飛彈廣角尋標器的普及，待測物的視場角（FOV）變得極度寬廣，這引發了準直器配置上的第三大物理幾何難題。

準直器能投射出的最大模擬視場角，是由一個簡單的幾何比例決定的：安裝於焦點處的實體標靶尺寸，除以準直器的有效焦距，若要模擬極大的視場角，工程師只有兩個選擇：一是使用實體面積極其巨大的標靶與黑體輻射源，二是縮短準直器的焦距；若選擇前者，目標輪的體積將變得異常龐大，甚至可能重達數十公斤，不僅導致切換速度極慢，更會產生難以控制的熱梯度干擾；若選擇後者（縮短焦距），則會導致光學系統的焦比（f-number）變得極小，光線從焦點射向主反射鏡的發散角度將變得極大，這會使得離軸像差呈指數級飆升，且極難維持全視場的波前平整度；工程師經常在「足夠的視場角涵蓋」、「合理的標靶物理尺寸」與「極致的光學影像品質」這三者之間的幾何矛盾中痛苦掙扎。

無窮遠光學模擬的系統化配置策略

為了徹底克服繞射極限的物理限制、消弭中心遮蔽造成的頻譜失真，以及平衡視場幾何的兩難，建構無可挑剔的光學測試基準，研發實驗室必須捨棄傳統光學元件拼湊的思維，轉而採用依據嚴謹光線追跡與繞射極限計算打造的「系統化反射式準直架構」。針對高階光電測試平台，其核心配置邏輯可歸納為以下三大技術路徑：

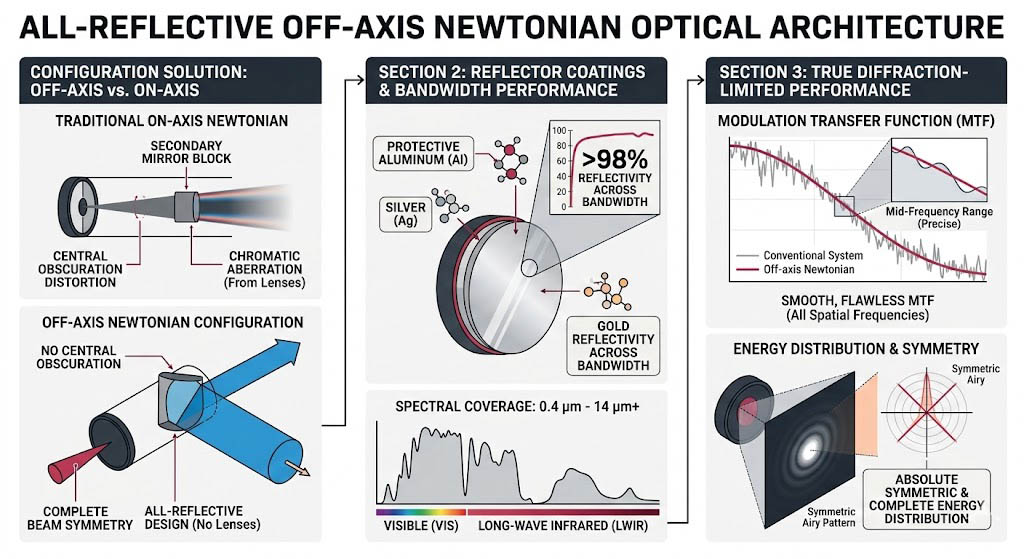

全反射式離軸牛頓光學架構

為了解決跨頻段測試的色差問題與中心遮蔽的能量失真，準直器的核心必須採用全反射式設計，配置邏輯要求捨棄任何會產生波長折射率差異的透鏡，全面採用表面鍍有高反射率保護鋁膜、銀膜或金膜的光學反射鏡，更關鍵的是，必須採用無中心遮蔽的離軸牛頓式幾何設計，這種配置能確保從可見光（0.4 微米）一路延伸至長波紅外線（14 微米以上）的寬廣頻段中，光束的能量分佈維持絕對的對稱與完整，提供真正的繞射極限效能，確保感測器中頻率段的 MTF 曲線平滑無瑕。

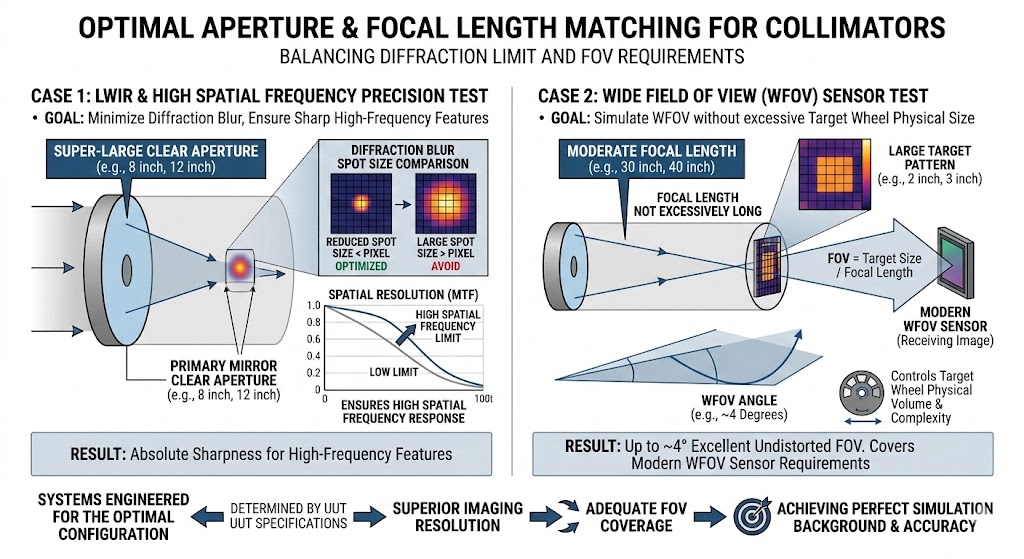

孔徑與焦距的黃金比例匹配

為了在物理繞射極限與大視場角需求間取得平衡，準直器的淨孔徑與有效焦距必須依據待測物的極限規格進行嚴謹匹配。

• 針對 長波紅外線與高空間頻率 的精密測試：
  必須配置高達八英吋或十二英吋的超大淨孔徑，以最大程度地壓縮繞射模糊光斑的尺寸，確保高頻特徵的絕對銳利度。
• 針對 廣角視場（WFOV） 的測試：
  系統焦距不宜過長。通常配置有效焦距為三十英吋或四十英吋的系統，搭配二英吋或三英吋的標靶。這種配置能在控制目標輪物理體積的前提下，提供高達近四度的優異無失真視場角，完美涵蓋現代廣角感測器的觀測需求。

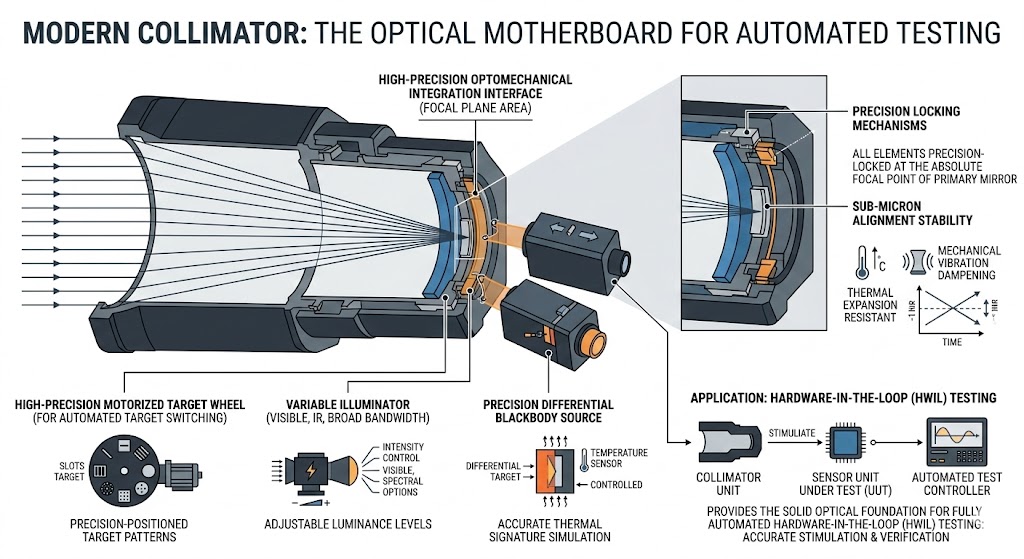

光機電深度整合的擴展性平台

單純的光學鏡筒無法執行自動化測試。現代準直器必須作為一個強大的「光學主機板」，其後方的焦點區域必須具備極高精度的光機整合介面，配置邏輯要求準直器底座能無縫容納高精度電動目標輪、可調光度照明器以及精密差動黑體輻射源。所有的焦平面元件都必須被精確鎖定於準直主鏡的絕對焦點上，並確保在經歷長期的機械震動或熱脹冷縮後，光學對位依然維持在次微米級別的穩定狀態，為全自動化的硬體迴路（HWIL）測試提供堅實的光學基石。

從模擬到驗證的一站式準直測試方案

以系統級思維突破光學測試極限

要解決長波紅外線的繞射極限、克服大視場角測試的物理限制，以及消弭自動化測試中的光軸偏移，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光線追跡設計與光機電深度融合的系統級架構。

奧創系統深知高階光電系統特徵化測試的痛點，我們提供 SBIR「從無窮遠光學模擬、精密熱激發到自動化數據擷取與驗證的一站式方案 (Turnkey Solution)」，針對實驗室最關鍵的無窮遠光學基準需求，我們推薦 SBIR STC 系列離軸牛頓式準直器 以及 14000Zi 系列靜態紅外線目標投影機，協助客戶建立無可挑剔的光學真理。

繞射極限與無遮蔽的完美呈現：STC 系列離軸牛頓式準直器

為了提供無瑕的平行光束，STC 系列準直器 採用了最高階的全反射離軸牛頓式設計，這種無中心遮蔽的光學架構，徹底解決了傳統卡塞格林系統帶來的頻率響應失真問題，其極低波前誤差的光學鏡面，確保了在 0.4 微米至 14 微米的全頻段內，光軸上能達到完美的繞射極限效能，提供高達 6 英吋、8 英吋甚至 12 英吋的淨孔徑選擇，完美協助客戶克服長波紅外線測試中的物理繞射瓶頸，確保高頻 MTF 測試的絕對準確性。

SBIR STC 系列離軸牛頓式準直器，為可見光至長波紅外線系統測試提供繞射極限效能。輕巧、易整合、可客製化，打造精準目標投影

視場角與精密整合的最佳化：14000Zi 系列靜態目標投影機

針對複雜的系統級驗證，我們提供將 STC 準直器、Infinity 差動黑體 與 300 系列目標輪 深度整合的 14000Zi 系列紅外線目標投影機 解決方案，透過精密的焦距與孔徑匹配（例如 30 英吋焦距搭配 6 英吋孔徑，或 60 英吋焦距搭配 12 英吋孔徑），系統能產生高達近 4 度的寬廣且無像差視場，其輕巧且極度堅固的結構設計，確保目標板與黑體輻射源完美鎖定於準直器的焦點平面上，提供極高的光軸穩定度。

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。

全自動化閉迴路測試架構

SBIR 不僅提供頂尖的光學硬體，上述的目標投影機系統，皆能與 IRWindows™5 自動化光電測試軟體 進行深度無縫整合，透過標準通訊介面，研發人員只需透過直覺的圖形化介面，即可一鍵自動控制黑體溫度變化、目標輪孔位切換，並自動執行連續 MTF 量測、自動化 MRTD 判讀等完整測試腳本，這套軟硬體無縫結合的統包方案，將龐大的測試數據自動轉化為標準報告，大幅提升測試效率，同時徹底排除人為對焦與操作帶來的變數。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

歡迎探索更多關於 STC 系列準直器、14000Zi 系列目標投影機、自動化目標輪 以及各類型 高階光電自動化測試設備 的詳細產品資訊。
