突破極音速載具 3D 氣膜微鑽孔極限：AGV5D 旋進掃描與分離式氣浮系統解析



在不對稱作戰與極音速（Hypersonic）飛行載具發展中，無論是高空無人機（HALE UAV）的保形 ISAC 天線，或是突防飛彈的陶瓷雷達罩（Radome），皆面臨著極端氣動力熱（Aerodynamic Heating）的嚴酷考驗，為了讓內部的紅外線尋標器與相位陣列雷達在攝氏數千度的高溫下正常運作，航太工程師必須在厚達數公厘的金屬合金或氮化矽（Silicon Nitride）透波外殼上，打出數以百萬計、直徑僅有一百微米（Microns）的「氣膜冷卻孔（Effusion Cooling Holes）」或微波穿透孔。

這絕非尋常的打孔作業，為了控制高速氣流的邊界層，這些微孔的幾何形狀被嚴格規定為「直壁（Straight-walled）」、「倒錐形（Inverse Taper）」或是帶有複雜導角的自定義截面，要在高低起伏的 3D 航太曲面上，以絕對垂直（Normalcy）的角度精準雕琢出數百萬個完美幾何的微孔，已成為現代國防加工領域中，最具挑戰性的戰略級製造任務。

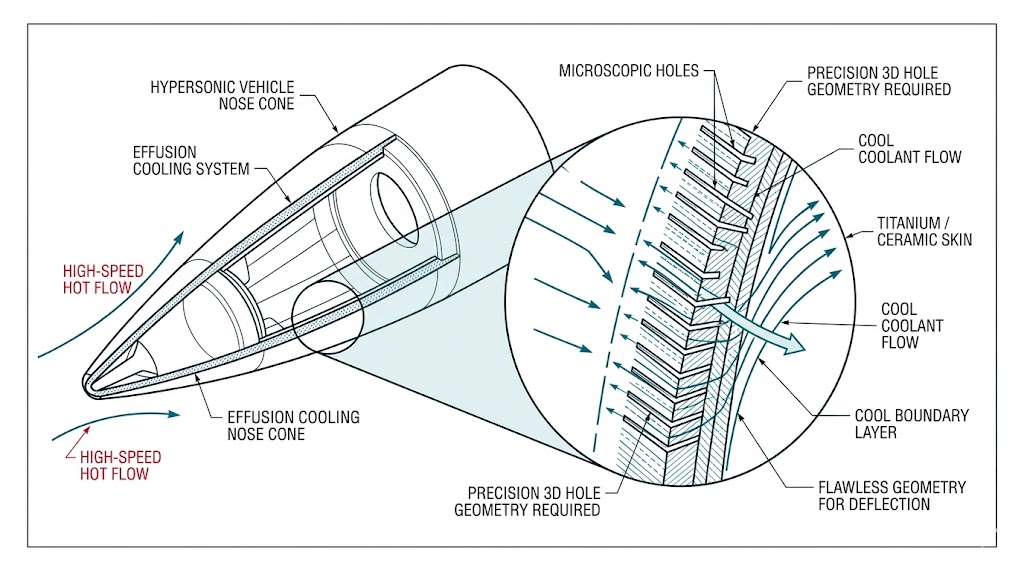

極音速載具鼻錐示意圖：放大視圖展示鈦/陶瓷複合透波外殼上的微細孔，此為氣膜冷卻系統核心，冷卻液通過精確幾何孔道流出，形成冷卻邊界層，有效阻隔高速熱流。

在航太材料科學的微觀世界裡，雷射微細加工（Laser Micromachining）的「光束幾何學」與機台的「巨觀動力學」存在著難以跨越的物理壁壘，飛秒雷射（Femtosecond Laser）雖然能提供極致的冷加工品質，但傳統雷射光束本質上聚焦呈錐狀，直接打孔無可避免地會產生 V 型的「正錐度（Positive Taper）」。

為了削平錐度，傳統作法是利用五軸 CNC 工具機，讓雷射頭或巨大沉重的雷達罩進行微小且劇烈的圓周搖擺（物理旋進），然而要讓重達數十公斤的航太構件，在幾十微米的半徑內以每秒數百次的頻率瘋狂畫圈，強大的慣性反作用力會瞬間摧毀機台的剛性，引發嚴重的結構共振，這不僅導致微孔邊緣呈現鋸齒狀的崩裂，更會因為停留時間過長而引發熱累積，徹底報廢造價高昂的航太組件，以下將深入解構系統工程師在建構此類高階雷射微鑽孔中心時，無可避免的三大技術痛點。

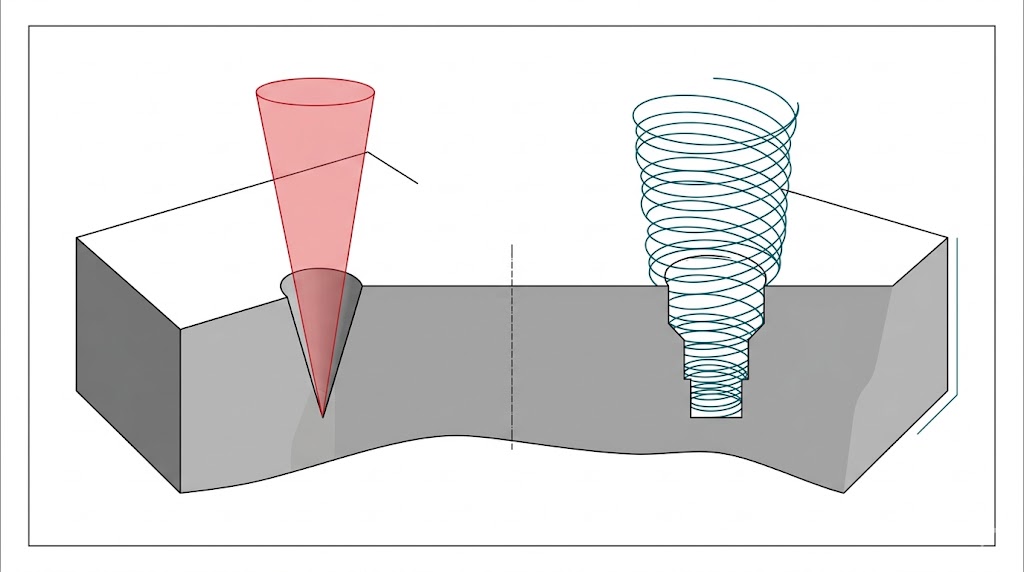

雷射燒蝕孔洞錐度比較：左側標準聚焦光束產生具有尖底的正錐角盲孔；右側採用光束進動（或螺旋掃描）技術，加工出具有直壁的多層幾何形狀盲孔。

3D 雷射微鑽孔量產的技術痛點

傳統機械五軸的「動態跟隨誤差」與錐度瑕疵

當我們試圖在雷達罩上打出直徑 100 微米的純直壁孔時，如果依賴承載雷射頭的巨觀機械軸（XYZ 與旋轉軸）進行微小的高頻圓周插補（Circular Interpolation），伺服驅動器將面臨極端的「追隨誤差（Tracking Error）」，機械軸承與馬達轉子的龐大質量，根本無法完美追隨這種微觀的高頻劇烈換向，機台在轉彎時的過衝（Overshoot）與遲滯，會導致雷射焦點在孔壁上產生忽深忽淺的燒蝕，最終成型的氣膜冷卻孔不僅無法達到完美的直筒狀或倒錐形，其變形的截面積更會擾亂氣動力流場，導致載具在極音速飛行時解體。

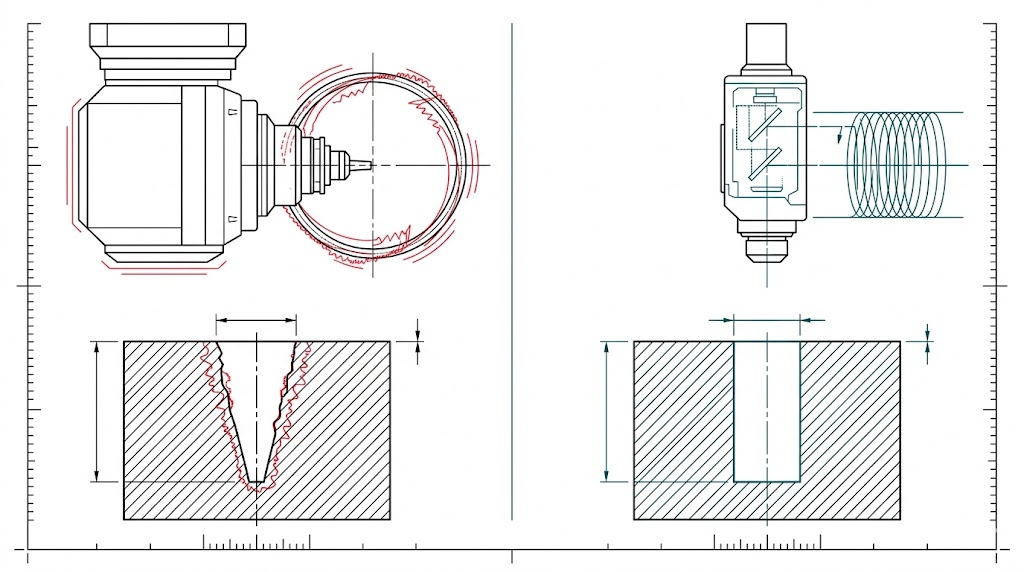

技術對比：左側傳統五軸因抖動產生跟隨誤差與錐形孔瑕疵；右側 AGV5D 則運用高頻光束進動，精準加工出直壁、無錐度圓柱孔，且零熱影響。

大型曲面加工的「微觀定位震顫」與幾何失真

極音速 UAV 的雷達罩或機翼前緣往往體積龐大，為了乘載這些大型工件，傳統系統多採用重型堆疊式滑台（Stacked Stages），當這些採用滾珠螺桿或線性滑軌的機械軸承系統承載重物時，鋼珠滾動所產生的靜摩擦力與微觀震動（機械噪音），會在探出極長力臂的加工點上被劇烈放大，在要求 <1 µm 定位精度的飛秒雷射加工中，這種底盤傳來的微觀震顫宛如一場地震，會讓雷射光斑無法完美鎖定在 3D 曲面的目標座標上，導致孔位陣列發生嚴重的空間幾何失真。

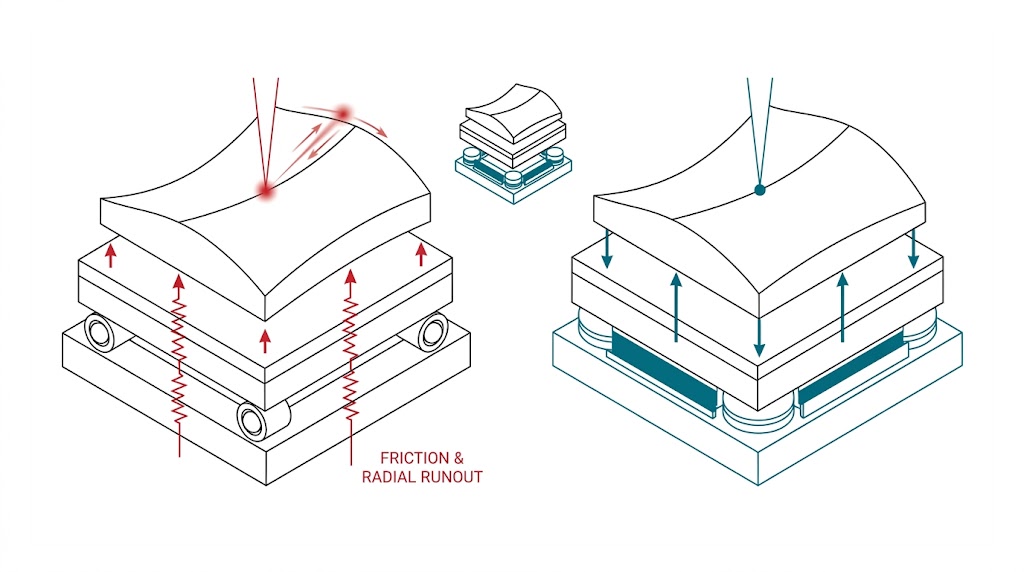

大型曲面加工中，滾珠軸承摩擦偏擺致焦點模糊、幾何失真；氣浮軸承零接觸，確保亞微米級穩定焦點與高輪廓精度。

巨量鑽孔的「步進與整定延遲」與產能崩潰

最後一個致命傷在於巨量生產的時間成本，傳統的加工邏輯是「步進與重複（Step-and-Repeat）」：巨觀滑台將雷達罩移動到目標位置 → 煞車並等待震動消散（整定時間 Settle Time）→ 啟動雷射鑽一個孔 → 移動到下一個位置，當一片透波外殼上佈滿了數百萬個冷卻孔時，這動輒幾百毫秒的「整定延遲（Jump Delay）」會被放大數百萬倍，原本只需幾何秒鐘的雷射擊發時間，卻因為永無止盡的機械等待，導致單一航太零件的加工時間飆升至數週之久，徹底摧毀了國防供應鏈的量產彈性。

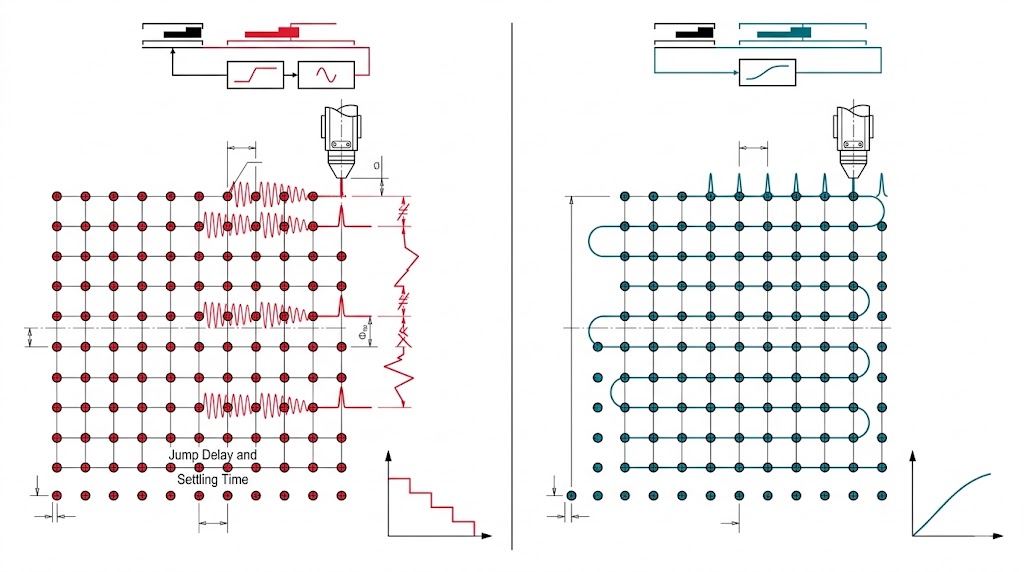

點對點步進移動（左）因整定延遲與振盪導致產能崩潰；右側採用連續移動技術，無停頓與整定時間，達成超高速產出與最佳產能。

極音速防護裝甲的終極製造工藝

面對上述嚴苛的直壁孔幾何規範與巨型航太構件的力學痛點，單純依賴購買標準五軸加工機或傳統振鏡已無法觸及真實的物理極限，我們推薦導入 Aerotech 專為航太級飛秒雷射加工設計的光學與氣浮複合架構，徹底分離巨觀定位與微觀雕刻，打造無懈可擊的 3D 微鑽孔工作站。

突破錐度限制的光學魔法：AGV5D 五軸雷射旋進掃描器

針對傳統機械軸無法高速微觀搖擺的問題，Aerotech 提供了革命性的光學解方：AGV5D 五軸雷射微細加工旋進掃描器 (Five-Axis Precession Scanner)，AGV5D 徹底顛覆了傳統觀念，它將產生 3D 幾何孔型的任務，從笨重的機械軸轉移到了近乎無慣性的光學鏡片上，除了傳統的 X、Y 振鏡與 Z 軸動態對焦外，它內部更整合了獨特的 A、B 軸光學旋進模組 (Precession Axes)，這使得 AGV5D 能以高達 800 Hz 的超高頻率，讓雷射光束在空間中進行高達 ±9 度的純光學傾斜旋進，這意味著雷射能以極端的高速在孔壁上進行螺旋切削，完美生成「絕對直壁 (Straight-wall)」、「倒錐形 (Inverse taper)」甚至帶有導角的自定義微孔，徹底消滅了錐度瑕疵，並將熱影響區降至零。

隔離一切震訊的重載基座：分離式氣浮多軸系統 (Split-Axis Air Bearing System)

面對大型雷達罩的定位震顫，我們為您推薦導入 分離式氣浮多軸系統，這是一套專為大型航太構件設計的零摩擦載體，將負責 X、Y 平移的線性氣浮軸承，與負責旋轉姿態的氣浮旋轉台 (Rotational air-bearing tables) 進行分離式佈局，並建構在具備空氣隔振系統的巨型花崗岩基座上，這套系統能輕鬆承載高達 100 公斤的大型 UAV 結構件，由於氣浮軸承完全沒有物理接觸，它徹底消滅了滾珠帶來的微觀震動與背隙，確保在整個龐大的加工體積內，雷射工作點的幾何誤差始終被死死壓制在 1 微米以內，提供最極致的 3D 空間定位純淨度。

Split-Axis 空氣軸承系統專為 <1 µm 精度應用設計，支援五軸協同控制、最高 100 kg 負載，適用於微細加工、雷射加工與表面輪廓量測。

消滅整定延遲的絕對同步神經：Automation1 GL4 與 DrillOptimizer 演算法

為了解決數百萬孔洞的整定時間噩夢，系統底層部署了搭載 AeroScriptPlus 授權的 Automation1 控制器，並搭配 Automation1 GL4 雷射掃描線性伺服驅動器，GL4 具備業界最高階的 IFOV (無限視野) 技術，能將底層氣浮巨觀滑台的長距離平移，與上方 AGV5D 的超高頻微觀旋進進行「零延遲的無縫融合」；更關鍵的是這將啟用專為雷射打孔設計的 DrillOptimizer (鑽孔最佳化演算法)。它能瞬間優化上百萬個孔位的最短加工路徑；在實際運行時，底層氣浮平台會保持連續不間斷的平滑滑行，而 AGV5D 則在移動中瞬間捕捉目標並以極速完成旋進鑽孔，完全「消滅了步進與整定的等待時間，這種巨微觀的完美同步，將航太零件的加工時間從數週暴減至數小時。

Aerotech的位置同步輸出 (PSO) 功能可讓您根據 X/Y 軸的位置精確地觸發雷射光點，這是Aerotech應用於雷射加工的線性定位平台的一項關鍵功能（如圖 1 和圖 2 所示），GL4 將此功能延伸至掃描器應用，無論是在掃描器的有效區域內，或是在由傳統線性和旋轉運動驅動的更大無限視野 (IFOV) 中皆可適用，這種根據位置精確觸發雷射的能力，免除了編寫標記 (mark)、跳轉 (jump) 和多邊形延遲 (polygon delays) 的需求，進而降低了編程的複雜性，此款掃描器獨有的功能可支援高達 12.5 MHz 的雷射脈衝指令，延遲時間低至 80 奈秒，即使在最高加速度的軌跡下，也能實現真正的空間域脈衝控制。

打造頂尖的國防極音速 UAV 與衛星雷達罩 3D 雷射微鑽孔平台沒有單一標準答案，實際的硬體配置將因應您的航太構件體積（如超過一公尺的機翼前緣）、複合材料的吸收光譜（AGV5D 支援 1030 nm, 515 nm, 343 nm 等波長），以及無塵室的氣體防護等級而由我們為您專案客製；如需針對 AGV5D 旋進掃描器、分離式氣浮多軸系統或 DrillOptimizer 演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊，我們擁有豐富的重航太級大面積雷射微細加工與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
