突破極音速 UAV 光學追蹤模擬極限：AMG 直驅雲台與 iXC6e 高功率控制解析



在前沿國防與太空防禦戰略中，無論是用於攔截高空長程無人載具（HALE UAV）的「定向能量武器（DEW）」，還是負責與低軌道（LEO）衛星建立寬頻雷射鏈路的「光學通訊地面站（OGS）」，其核心命脈皆繫於一套具備極致動態響應的「光學追蹤與指向系統（Pointing and Tracking System）」；這些系統的雲台（Gimbal）必須承載直徑高達半公尺、重達數十公斤的主動光學望遠鏡與雷射收發器，並在毫秒之間對準於數百公里外以極音速（Hypersonic）進行不規則迴避動作的目標，為了驗證這些演算法，國防承包商必須在實驗室內建構「硬體迴路（HWIL）」動態模擬器。

長期專注於航太級巨觀動力學與高功率伺服控制，當我們檢視這些極端追蹤模擬產線時會發現傳統的商用伺服雲台正面臨著機械摩擦與電子學的雙重死胡同：當雲台試圖追蹤一個突然改變方向的目標時，齒輪的微觀背隙會讓雷射光束產生致命的「死亡抖動（Jitter）」；沉重的光學酬載在進行極限加減速時會產生巨大的反電動勢（BEMF），瞬間抽乾傳統驅動器的電壓餘裕，導致追蹤軌跡嚴重落後；而模擬電腦與機台之間龐大的通訊延遲，更讓硬體永遠慢於模擬運算。本文將純粹從直驅運動學、高電壓伺服動力學以及底層軌跡串流架構出發，深度剖析現代防禦系統工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

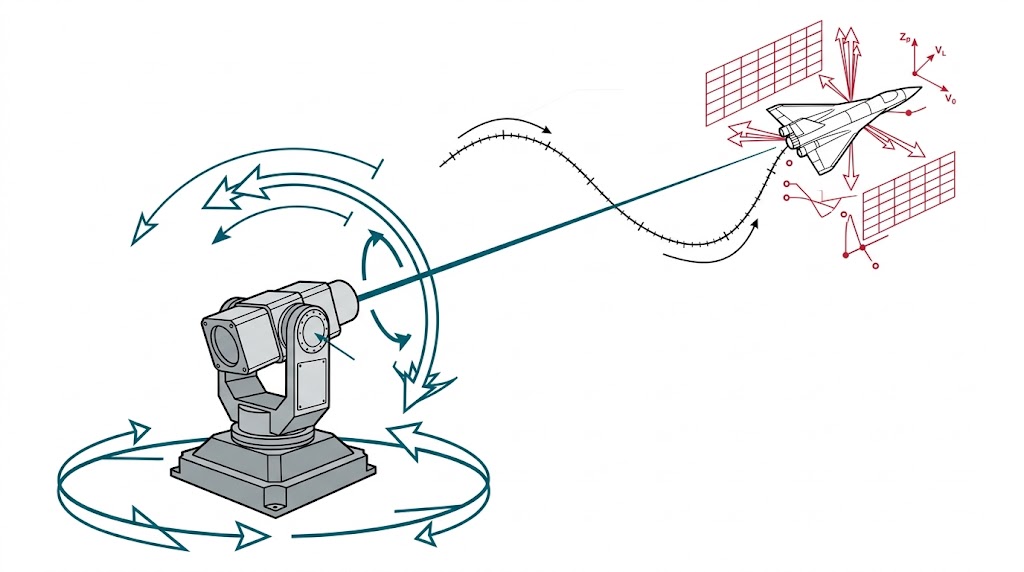

本圖為多軸光電追踪系統分析超音速機動目標：青色元素指示基座運動控制，紅色元素展示目標的姿態、軌跡及矢量數據分析。

國際航太光學追蹤與 HWIL 規範：動態鎖定與跟隨誤差的極限容忍度

在探討具體的追蹤雲台痛點之前，我們必須先理解指導這些尖端防禦系統的最高模擬準則，以美軍針對定向能量追蹤系統的 MIL-STD 動態規範為例，對於機台在「過零反轉平滑度（Zero-Crossing Smoothness）」與「高動態跟隨誤差（Following Error）」提出了極度嚴苛的限制。

在追蹤具備高 G 力迴避能力的 UAV 時，雲台的方位角（Azimuth）與仰角（Elevation）軸會極度頻繁地在正向與負向速度之間切換，規範要求在過零反轉的瞬間，機台的速度漣波（Velocity Ripple）必須趨近於零，確保光學感測器上的目標影像不會發生模糊或跳動，只要機台因為機械摩擦而產生幾微徑度的遲滯，雷射光束在遠端就會偏離目標數公尺。

此外，面對高達幾十公斤的光學望遠鏡，規範要求雲台在執行數百度每秒平方的劇烈角加速度時，其真實位置與模擬器下達的命令位置之間的跟隨誤差，必須被壓制在幾個微徑度之內，這種對「絕對無背隙」與「無限扭力輸出」的雙重苛求，直接宣告了傳統蝸輪蝸桿雲台與低電壓伺服系統的死刑。

實務上高動態追蹤模擬難題

在上述嚴苛的物理限制與軍規 HWIL 框架下，系統整合工程師在建構次世代 DEW 或 OGS 追蹤模擬平台時，無可避免地會面臨三道極難跨越的技術高牆。

齒輪驅動系統的反轉「背隙（Backlash）」與死亡抖動

為了推動沉重的光學酬載，傳統的追蹤雲台通常依賴伺服馬達搭配高減速比的齒輪箱（Gearboxes）或蝸桿結構；在微觀的力學世界中，任何齒輪嚙合都必定存在間隙（Backlash），當無人機目標突然改變飛行方向，雲台馬達必須反轉時，齒輪會經歷一個短暫的「脫離嚙合再重新撞擊」的過程。這段短暫的「空窗期」會讓雲台的運動瞬間停止，隨後伴隨著一次劇烈的機械衝擊；在光學追蹤的畫面上，這個背隙會呈現為一次災難性的「影像跳躍（Image Jump）」，這不僅會讓影像辨識演算法（ATR）瞬間丟失目標特徵，更會激發出整個望遠鏡結構的低頻共振，使得系統必須花費數百毫秒才能重新鎖定目標。對於極音速交戰而言，這數百毫秒的盲區意味著任務的徹底失敗。

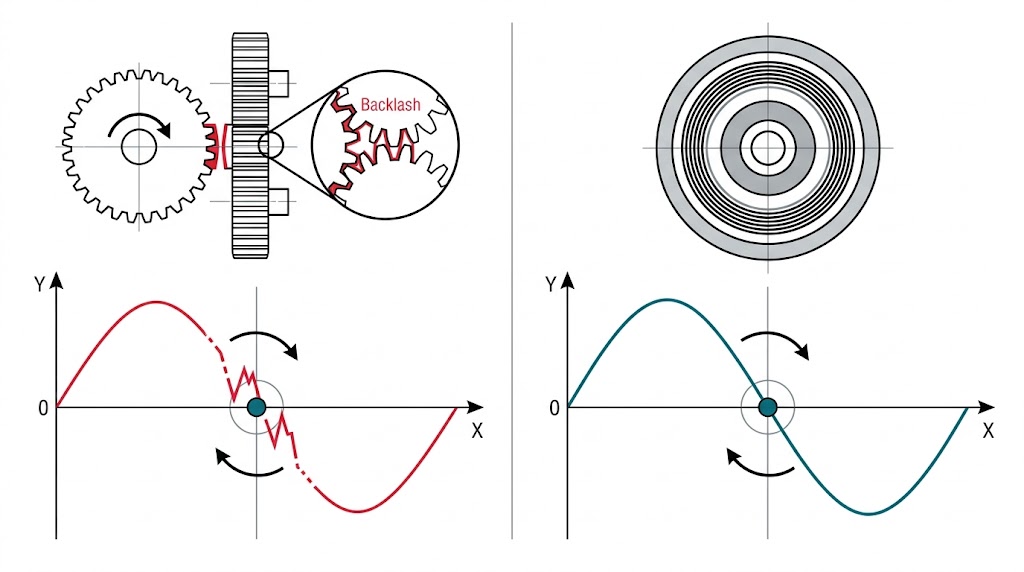

傳統齒輪驅動因嚙合背隙（Backlash）產生反轉時的死亡抖動與軌跡失真（左紅線），AMG 無鐵芯直驅馬達零接觸摩擦，實現順滑瞬時反轉（右青線），完美解決此難題。

高慣性重載下的「反電動勢（BEMF）」與電壓飽和

第二個難題發生在馬達電子學與物理慣性的殘酷對抗上，當雲台搭載著高達 50 公斤的巨型透鏡與冷卻模組時，其轉子慣量（Rotor Inertia）極端龐大，當模擬器下達一個極高角加速度的追蹤指令時，馬達必須瞬間輸出龐大的扭力，然而當馬達高速旋轉時，其內部線圈會產生抵抗電流輸入的「反電動勢（BEMF）」，如果使用的是標準的 240 VAC 工業驅動器，其有限的匯流排電壓（Bus Voltage）會被高達數千轉的 BEMF 瞬間抵消。

一旦電壓飽和（Voltage Clipping），驅動器就無法再將電流推進馬達線圈中，此時馬達的扭力會急遽衰減，雲台的加速率會被強制「削頂」，在 HWIL 控制螢幕上，您會看到雲台的真實軌跡遠遠落後於模擬器的指令軌跡，產生無法彌補的動態跟隨誤差，讓整個追蹤模擬失去真實性。

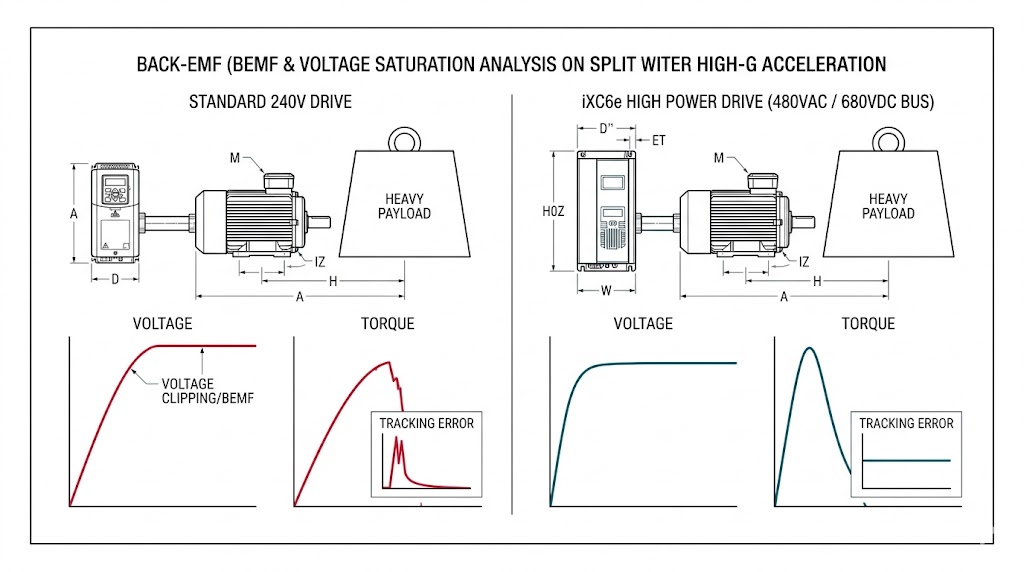

驅動器高G加速度效能比較：標準驅動器(左)因電壓剪切產生誤差；高功率驅動器(右)成功避免飽和，確保持續加速。

HWIL 模擬迴圈的「通訊延遲」與軌跡失步

最後一個難題在於實驗室的 IT 系統與底層控制架構，HWIL 模擬的核心是由一台強大的即時運算電腦（如 dSPACE 系統），根據 UAV 的空氣動力學模型，以高達幾千赫茲的頻率不斷生成 3D 空間座標。 在傳統的分散式架構中，這些海量的座標數據必須透過一般的乙太網路，轉換為類比訊號，再發送給雲台的獨立馬達驅動器，這個過程充滿了網路封包碰撞、A/D 轉換延遲與時基抖動（Network Jitter）。

當模擬系統的「大腦」與負責移動的「肌肉（驅動器）」之間存在著幾毫秒的通訊時間差時，雲台的反應會永遠慢半拍，這種資訊流的失步（Out-of-Sync）會導致閉迴路追蹤演算法產生過度補償（Over-compensation），最終引發系統震盪，讓雷射光束在目標周圍無效地瘋狂畫圈。

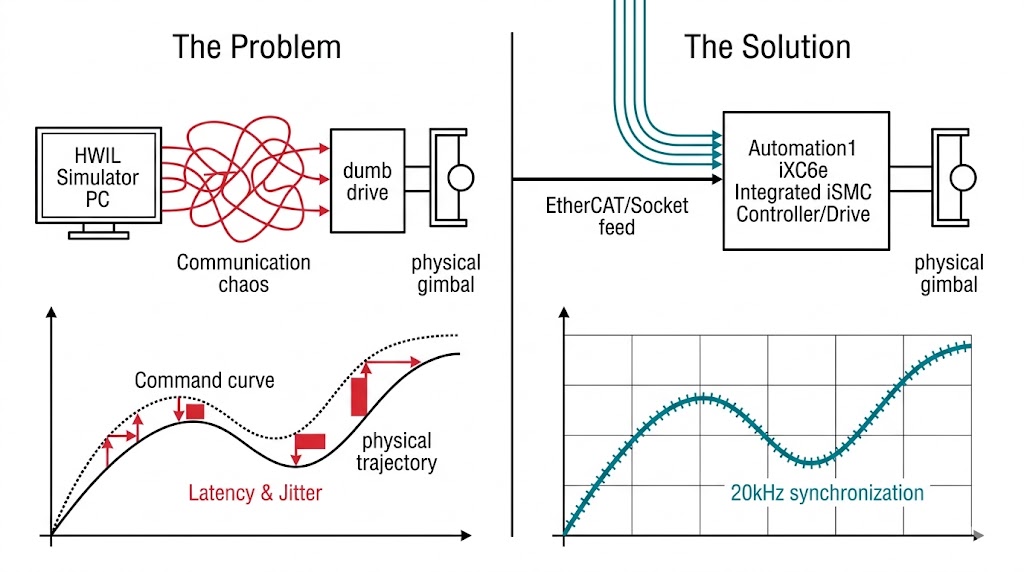

圖示 HWIL 模擬對比：左側分離系統因通訊混亂導致物理軌跡滯後指令曲線（延遲抖動），右側整合型控制器採高速 EtherCAT 同步，消除瑕疵，實現精準完美的物理軌跡。

面對上述嚴苛的 MIL-STD 動態追蹤規範與高慣性負載痛點，單純依賴購買一般馬達並自行組裝雲台，最終不可避免地將陷入無止盡的齒輪撞擊、扭力不足與通訊當機中；我們推薦 Aerotech 經過全球頂尖國防研發中心驗證的「實體巨型雲台與高階工控產品」，從底層機械徹底消滅背隙，到提供摧枯拉朽的高壓動力神經，打造一站式的 HWIL 光學追蹤解決方案。

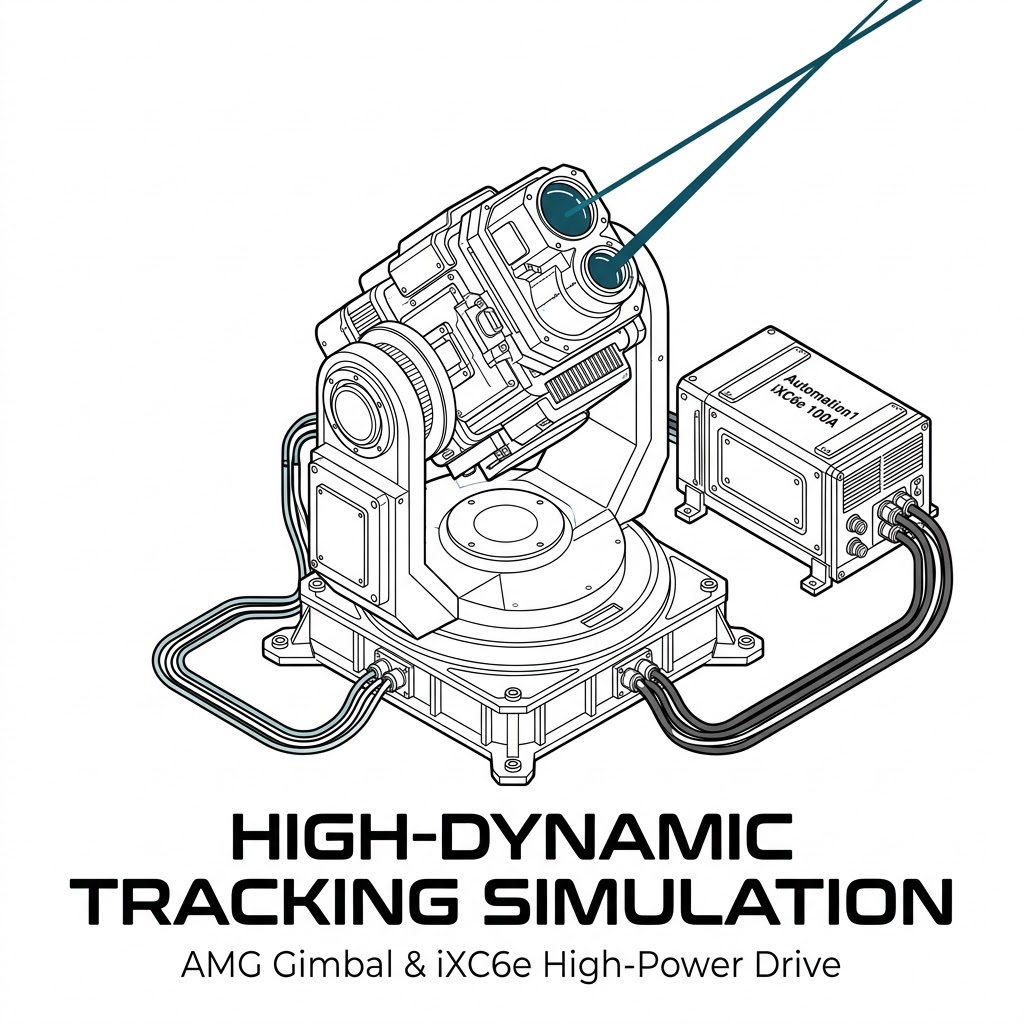

終結反轉背隙的絕對平滑載體：AMG 系列直驅電動雲台

針對齒輪雲台帶來的背隙與過零抖動，我們推薦 Aerotech AMG 系列直驅電動雲台 (Direct-Drive Gimbals)，這是一台專為目標追蹤、光束轉向與雷達指向量身打造的高階裝備，AMG 系列徹底捨棄了所有減速齒輪，其方位角 (Azimuth) 與仰角 (Elevation) 雙軸皆採用了最高階的「無鐵心直驅馬達」，這種設計帶來了物理上絕對的「零背隙 (Zero backlash)」與「零頓轉 (Cog-free)」，它能在承載高達 600 毫米直徑的光學望遠鏡時，提供連續 360 度的無限旋轉，更關鍵的是無鐵心設計賦予了它無與倫比的速度穩定性，確保在模擬極音速 UAV 急速變向時，雲台能如絲綢般平滑地過零反轉，為您的影像辨識系統提供最純淨、無抖動的光學畫面。

AMG 直驅平衡旋轉台 (Gimbals) 提供卓越精度與穩定性，適用於導引頭測試、電光傳感器測試、運動模擬等應用；奧創系統科技為台灣合作夥伴，提供完整解決方案。

擊碎 BEMF 電壓天花板的高壓巨獸：Automation1 iXC6e 高功率伺服驅動控制器

面對高慣性酬載帶來的反電動勢與電壓飽和，AMG 雲台配置了最強悍的動力核心：Automation1 iXC6e 高功率 PWM 伺服驅動控制器 (High-Powered PWM Servo Drive)，這是一台能釋放動力的實體一體化硬體，針對重載追蹤，iXC6e 提供了令人驚豔的 480 VAC 三相電源輸入選項 (-480V1 option)，並能在內部轉換出高達 680 VDC 的直流匯流排電壓 (Bus Voltage)，這個極端的高電壓天花板，徹底碾壓了馬達高速運轉時產生的 BEMF；搭配其高達 100 安培的峰值電流輸出 (-100 A Peak Output)，iXC6e 能夠將龐大的能量瞬間注入 AMG 雲台的直驅馬達中，它讓沉重的光學感測器能以超越常理的角加速度彈射起步，徹底消滅了動態跟隨誤差 (Minimizing following error)，確保雷射光束緊緊咬死在極音速目標上。

Automation1-iXC6e 為一款整合運動控制器的單軸 PWM 伺服驅動器，提供高達 100A 峰值電流與 680 VDC 匯流排電壓，適用於高負載應用；支援 HyperWire 光纖匯流排，可擴充至 12 軸控制，並內建 STO、PSO 功能與多種編碼器回授選項。

實現零延遲軌跡串流的智慧大腦：Automation1 iSMC 運動控制器

為了解決 HWIL 模擬器與驅動器之間的通訊延遲，這台 iXC6e 不僅僅是驅動器，它本身就是一台完整的控制電腦， iXC6e 內部直接運行著強大的 Automation1-iSMC 運動控制器，您不需要再外掛任何控制卡或 PC，透過內建的 EtherCAT (-IE2 option) 或標準 TCP Socket 介面，您的 dSPACE 模擬器可以直接將高頻的 3D 追蹤軌跡數據流，以數位方式無損且零延遲地灌入 iSMC 的核心。 在 iXC6e 內部，iSMC 以高達 20 kHz 的超高頻率更新伺服迴圈 (Servo loop update rate 20 kHz)，這種將「大腦與肌肉」完美融合在單一硬體內的架構，徹底消滅了網路時基抖動，實現了絕對的同步響應，讓您的 OGS 與 DEW 地面站能在實驗室內完成最逼真、最殘酷的極音速防禦模擬。

透過 HyperWire 光纖通訊匯流排，可對 Automation1 驅動器硬體下達多達 32 軸的伺服/步進馬達與雷射掃描頭的運動指令。


透過 MIMO（多輸入多輸出） 解耦技術，將龍門橫樑 1 與橫樑 2 的運動軸從其線性和偏航控制軸中分離，實現更高的產能與更精確的龍門控制，藉由高速的 HyperWire 運動匯流排，即便僅是單軸驅動器也能夠互相連接，無需複雜昂貴的佈線，即可使用任何 Automation1 伺服馬達驅動器的組合來控制龍門。


每個軸皆可選擇七種原點復歸功能，包含速度、距離與距離保持的寸動控制；軸到位驗證與軸穩定性驗證；增量運動；齒輪運動；凸輪運動與自由運行運動指令。

打造頂尖的國防 DEW 與 OGS 光學追蹤模擬平台沒有單一標準答案，實際的硬體配置將因應您的光學望遠鏡重量、所需的最高角速度以及模擬器的通訊介面而量身打造，如需針對 AMG 系列直驅雲台或 iXC6e 高壓驅動器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊；我們擁有豐富的航太級高動態追蹤設備建置經驗，隨時準備為您提供最專業的配置指南。
