實戰化 AI 追蹤的試金石：HWIL 硬體迴路中的動態紅外線場景投影技術

進入 2026 年，隨著非對稱作戰型態的演進，無人載具 (UAV) 與精準打擊尋標器的核心已從「人類視覺輔助」全面過渡至「全自主邊緣人工智慧 (Autonomous Edge AI)」，現代機載卷積神經網路 (CNN) 必須在極端複雜的熱背景中，以毫秒級的反應速度鎖定高機動目標（如超音速飛行器或散開的熱誘餌），在這種技術背景下，實彈試射的成本與場域限制已無法涵蓋 AI 演算法所需的海量邊界條件 (Corner Cases) 驗證；因此最新修訂的軍規測試標準強烈要求，光電系統必須在實驗室內透過「硬體迴路 (Hardware-in-the-Loop, HWIL)」進行全閉迴路的動態模擬驗證。

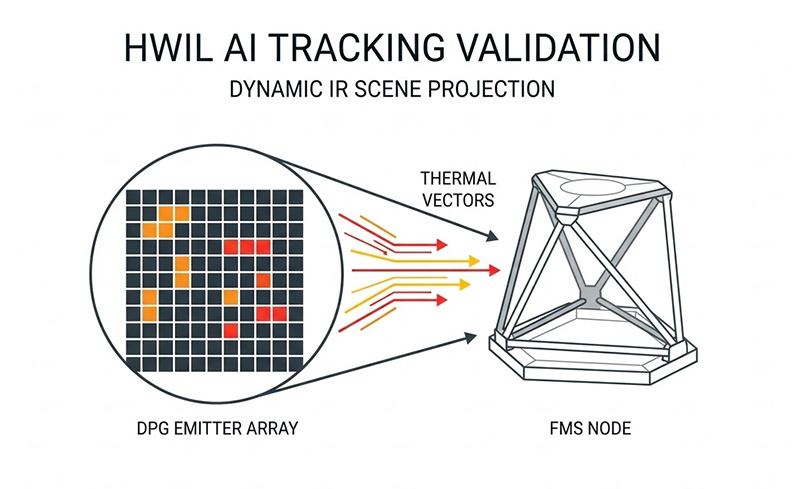

在 HWIL 架構中，系統必須將預先渲染的數位戰場視訊，轉換為真實的紅外線光子，並投射至安裝於多軸飛行運動模擬器上的待測物 (UUT) 中，這要求「動態紅外線場景投影器」必須具備極高的空間解析度、超高幀率以及極寬的動態溫度範圍；然而當工程師試圖以數十萬至上百萬個微型發射器陣列來建構這個高頻動態的物理熱世界時，實務上遭遇了三大嚴峻的熱動力學與半導體物理難題。

微觀物理熱慣性與高頻動態目標的熱拖影 (Thermal Smearing) 效應

真實世界中的飛彈或無人機具備極高的相對角速度。當 HWIL 系統試圖模擬這些高速掠過的目標時，投影器陣列必須以極高的幀率（大於 200Hz）切換像素溫度；然而，電阻式發射器本質上是一個微機電系統 (MEMS)，依據熱力學定律，固體材料的升溫與降溫皆受制於熱質量慣性 (Thermal Mass Inertia)；在傳統設計中，像素完成一次完整的溫度轉換可能需要超過 6 毫秒的物理時間，當 AI 尋標器以高速快門進行取樣時，這種熱遲滯會在畫面上形成一條長長的「彗星尾巴 (熱拖影)」，對於依賴邊緣梯度與幾何特徵進行目標辨識的 AI 演算法而言，熱拖影會徹底摧毀目標的高頻空間特徵，導致追蹤邏輯鎖定在虛假的熱殘影上，造成 HWIL 測試的嚴重失真。

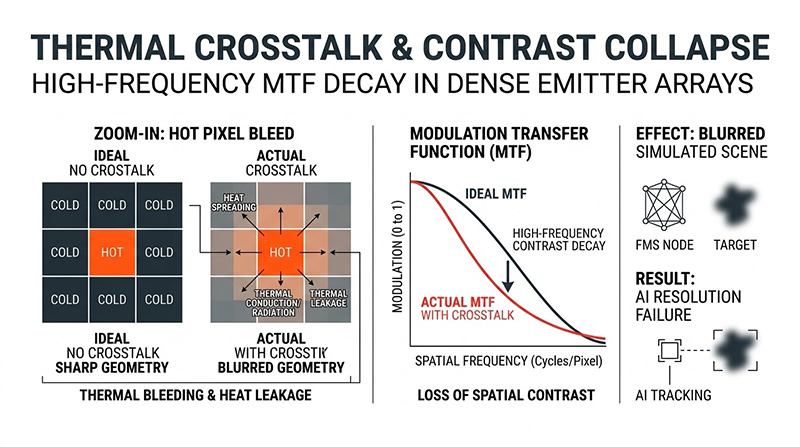

百萬畫素高密度封裝下的熱串擾 (Thermal Crosstalk) 與對比度崩潰

為了滿足新一代大陣列探測器的測試需求，投影器的解析度已從標準畫質急遽攀升至 1024x1024 甚至更高的百萬畫素等級，這意味著在極微小的矽基板上，必須密集排列超過一百萬個獨立受控的微型加熱器，在這種極端的封裝密度下，相鄰像素之間的物理間隙被壓縮至極限，當系統試圖在一個極低溫的背景旁邊，點亮一個模擬高溫引擎尾焰的像素時，強烈的熱能會透過基板與輻射形式擴散至周遭本應處於冷態的像素上（即熱串擾現象），這種物理性的能量溢位會導致高頻空間對比度 (Modulation Transfer Function, MTF) 的劇烈衰減，若陣列缺乏極度優異的熱隔離 (Thermal Isolation) 結構設計，投射出的場景將變得模糊不清，使 AI 系統無法在複雜背景中解析出微小的偽裝目標。

多軸飛行模擬器 (FMS) 負載極限與極端 SWaP 整合瓶頸

在 HWIL 測試中，紅外線場景投影器通常必須直接安裝於多軸飛行運動模擬器 (Flight Motion Simulator, FMS) 的外臂上，與內環的尋標器進行連動，這對投影系統的尺寸、重量與功耗 (SWaP) 提出了極度嚴苛的物理限制，一個百萬畫素的動態投影系統不僅包含發射器陣列，還必須配備維持其運作的真空杜瓦瓶、精密冷卻迴路、高功率驅動電路以及光學準直元件，若系統體積過於龐大或重量失衡，將嚴重干擾 FMS 伺服馬達的動態響應頻寬，導致光學視軸 (Line of Sight) 產生難以預測的機械性抖動。要在滿足超高發射功率的同時，將系統極度微縮並適應高 G 值的旋轉環境，是橫跨光機電與熱流工程的終極挑戰。

SANLAB 專為國防工業打造的運動控制解決方案，涵蓋 6DoF 運動平台、穩定系統與 EL/AZ 定位器，支援從 50kg 至 25 噸的高負載測試，實現砲塔整合、雷達驗證與光電系統的高精度動態模擬。

面對上述嚴苛的測試與 HWIL 動態模擬極限，奧創系統推薦導入 SBIR 所開發的 MIRAGE™ 系列紅外線動態目標投影器（包含 MIRAGE-H 與 MIRAGE-XL 高解析系統），我們深知，建構高保真度的硬體迴路測試環境絕非單純的設備買賣（Box Moving），而是必須提供從光學光束對位、熱動力學控制到數位影像即時串流的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 場景投影系統核心為紅外線發射器陣列，專為硬體迴路（HIL）、FLIR、反制模擬及追蹤系統測試設計，其能產生動態高擬真紅外線影像，為國防與航太關鍵技術開發測試提供重要工具。


SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求

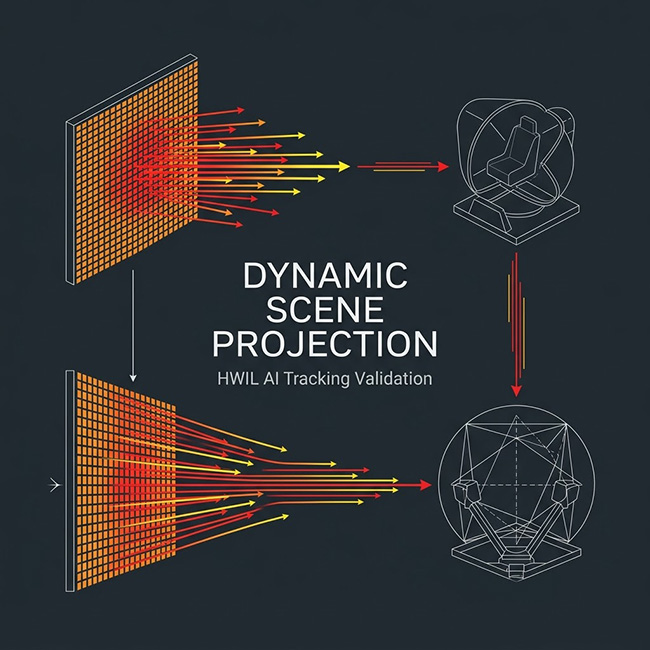

SBIR 先進場景模擬方案以 MIRAGE 系列動態紅外線場景投影機為核心，產生高解析度紅外線影像，模擬複雜熱環境與目標；左側展示動態場景模擬範例，具時間戳記，模擬真實世界熱變化；MIRAGE 紅外線投影機應用於先進場景模擬，產生逼真動態影像，滿足國防、航太等領域精確測試評估需求。

針對百萬畫素陣列的熱串擾與解析度挑戰，MIRAGE-XL 提供真實的 1024x1024 高解析度電阻式發射陣列，其專利的單元像素 (Unit Cell) 設計具備卓越的熱隔離機械結構，將熱串擾與電氣串擾降至最低，最高可模擬達 675K 的目標溫度，協助客戶符合最嚴格的國防 AI 演算法驗證規範。

針對高速目標帶來的熱拖影瓶頸，MIRAGE 系列 支援高達 200Hz 的全畫面幀率，結合其先進的數位發射器引擎 (DEE) 與過驅動 (Overdrive) 驅動演算法，能大幅壓縮像素的物理上升與下降時間（在特定視窗模式下甚至可支援 400Hz 更新率與極短的熱轉換時間），徹底消除殘影，確保投射至尋標器的每一幀畫面邊緣皆絕對銳利。

此外，為克服飛行運動模擬器 (FMS) 的安裝負載極限，MIRAGE 系統採用了高度解耦的架構。其數位發射器引擎 (DEE) 採用輕量化與小型化的堅固設計，完美整合真空杜瓦瓶與散熱器，成為市面上最適合 FMS 安裝的小型化前端硬體。搭配後端的命令與控制電子元件 (C&CE) 與熱支援子系統 (TSS)，能以光纖無延遲傳輸即時場景數據，極大化提升測試效率與系統穩定性。

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援，協助您找到最適合您實驗室的完美解答。
