顛覆重型 UAV 匿蹤加工極限：分離式氣浮系統與 AGV-SPO 單樞紐掃描解析



在全空域不對稱作戰中，高空無人載具與戰略飛彈的生存率，取決於其外層透波外殼的電磁波展現，為了達成極致的雷達截面積（RCS）隱形與高頻寬的 ISAC 陣列通訊，航太工程師必須在長達數公尺、重達上百公斤的碳纖維或石英複合材料雷達罩（Radome）上，利用雷射直接寫入（Direct-Write）技術，大面積燒蝕出數百萬個微米級的「匿蹤超材料（Metamaterials）諧振環」與導電微波天線。

這項先進製程要求雷射光束在涵蓋極廣的工作區域內，每一道刻痕的線寬、深度與幾何形狀都必須保持絕對一致，只要微波天線的邊緣產生些微的畸變，或者在拼接處出現微小的斷層，都會導致高頻電磁波的相位發生致命的散射，直接暴露載具的行蹤。

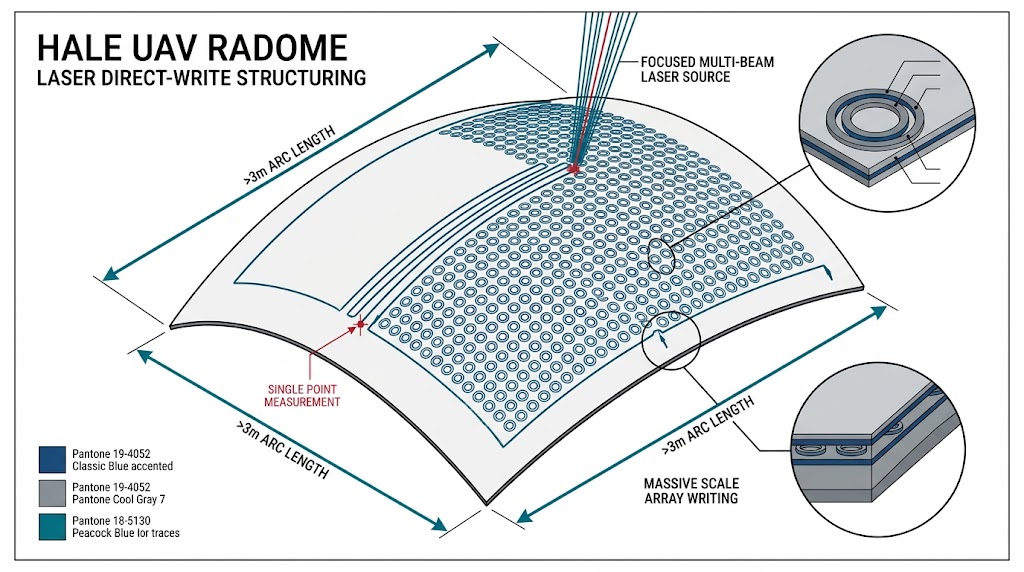

高空長程無人機 (HALE UAV) 雷達罩複合材料表面，藉由雷射直接寫入技術，精密製作大面積超材料ISAC諧振陣列。

在航太廠房的無塵室中，將「上百公斤的巨型曲面工件」與「幾微米的雷射光斑」結合在一起，是系統工程學的終極夢魘，傳統的龍門加工機為了乘載重物，其機械結構的震動會輕易摧毀雷射的焦距；而傳統的雙反射鏡振鏡（Galvo Scanner）在試圖擴大掃描視野以覆蓋巨型工件時，會因為光學幾何的天生缺陷，導致雷射光斑在邊緣區域產生嚴重的拉長與變形。

這是一場巨觀機械動力學與微觀雷射光學的全面衝突，當商用雷射雕刻機的極限被遠遠拋在腦後，國防級製造便需要全新的力學與光學架構，以下將深入解構航太製造工程師在建構大面積 ISAC 與匿蹤塗層加工中心時，所面臨的三大技術高牆。

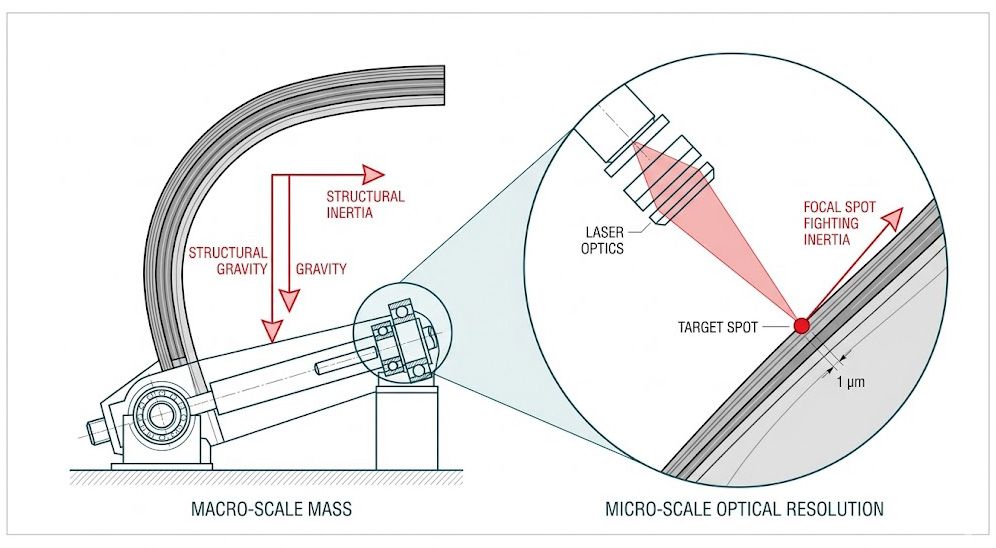

巨觀與微觀尺度物理衝突示意：左側巨大複合結構受重力與慣性（技術紅箭頭）影響；右側極度放大雷射束試圖聚焦微米級光斑（TARGET SPOT），必須與結構慣性力（技術紅箭頭）抗衡。

大面積超材料雷射加工的技術痛點

傳統雙鏡振鏡的大視角「光斑畸變」與能量衰減

為了減少巨型航太工件的移動次數，工程師總是希望雷射掃描器（Scanner）能擁有越大的單次加工視野（Field of View, FOV）越好，然而傳統的 2D 振鏡採用兩個分離的反射鏡（X 鏡與 Y 鏡）來偏折光束，當雷射光束被偏折到 FOV 的最邊緣時，由於光學路徑的非對稱性與入射角的極劇變化，原本完美的圓形雷射光斑（Spot）會被嚴重拉長為橢圓形，這種現象稱為「光斑畸變（Spot Distortion）」，畸變的光斑不僅會讓超材料諧振環的線寬變粗，其單位面積的雷射能量密度（Fluence）也會隨之驟降，導致邊緣區域無法完全燒蝕金屬層，直接摧毀大面積 ISAC 天線的微波一致性。

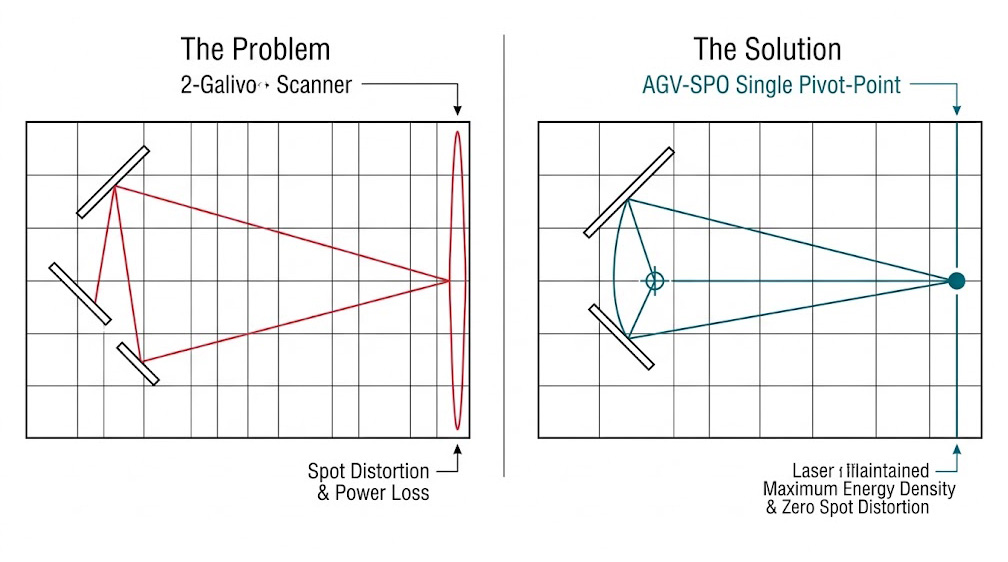

傳統二軸振鏡掃描器（左）導致嚴重光斑畸變與功率損失；AGV-SPO單樞轉點系統（右）則維持零畸變與最大能量密度。

巨型重載工件的「定位震顫」與幾何失真

處理長度超過一公尺、重達百公斤的雷達罩，傳統系統通常會採用重型的線性滑軌與滾珠螺桿來構建移動平台，這些接觸式的機械軸承在承載龐大重量時，鋼珠的滾動摩擦與馬達轉子的微小頓轉（Cogging），會透過剛性不足的懸臂結構傳遞到雷射加工點上，在要求一微米（< 1 µm）幾何精度的加工中，底盤傳來的微觀震顫（Vibration Noise）會讓雷射軌跡產生高頻的鋸齒狀抖動，這種機械噪音會讓原本應該平滑的幾何圖形發生失真，嚴重影響天線陣列的高頻輻射效能。

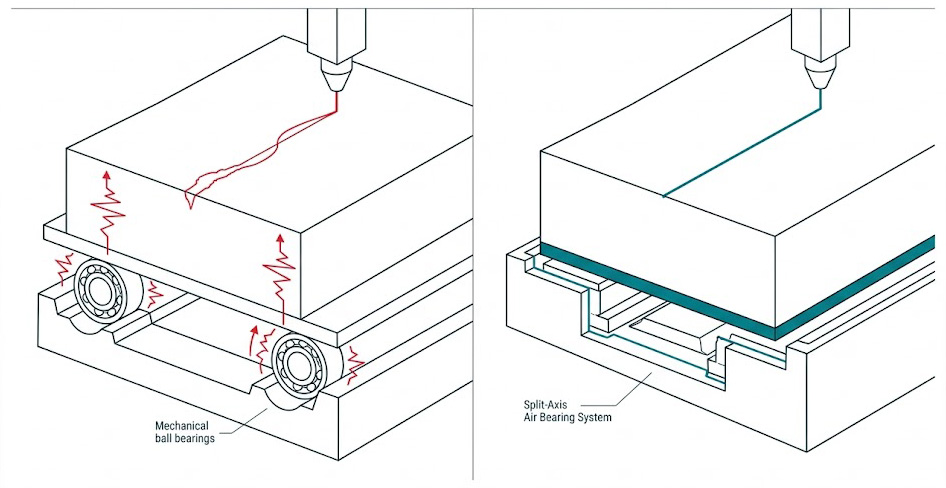

傳統滾珠軸承在巨型重載下引起定位震顫與雷射失真（紅）；氣浮軸承系統以氣膜隔絕振動，確保幾何完美雷射加工（青）。

分區加工的「拼接斷層（Stitching Errors）」與伺服延遲

受限於傳統振鏡有限的無畸變視野，面對龐大的無人機透波外殼，機台只能採用「步進與重複（Step-and-Repeat）」的矩陣式加工：移動滑台、煞車整定、雷射掃描一個小方塊，然後再移動到下一格，在這些小方塊的交界處，由於滑台停止時的微觀定位誤差，雷射軌跡根本無法完美對齊，這些遍佈整個透波外殼的「拼接斷層」，對於高頻微波而言就是無數的阻抗不匹配點（Impedance Mismatch），會引發強烈的電磁波反射與訊號衰減，此外無止盡的機械整定延遲（Settling Time）更讓單一雷達罩的加工時間長達數天，毫無量產效益可言。

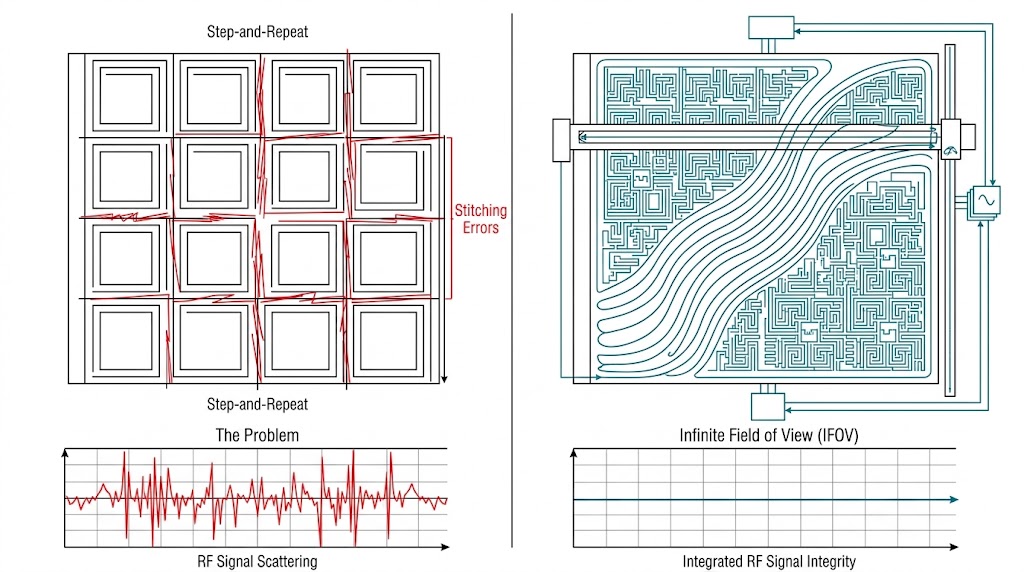

步進重複加工：移動與整定延遲，導致分區拼接誤差與伺服滯後，造成訊號散射。
無限視場連續加工 (IFOV)：大場域無縫同步，消除拼接誤差與滯後，確保訊號完整。

大面積匿蹤製造的極致工藝

面對上述嚴苛的光斑畸變與大面積拼接痛點，單純依賴軟體補償或購買大型商用龍門已無法觸及真實的物理極限，我們推薦導入專為先進航太材料設計的「單樞紐光學掃描」與「全氣浮動力載體」，徹底消滅畸變與接縫，打造無懈可擊的大面積雷射加工站。

突破光斑畸變的光學革命：AGV-SPO 單樞紐點雷射掃描器

針對傳統雙鏡振鏡在邊緣區域的光斑拉長與能量衰減，Aerotech 提供了革命性的光學硬體：AGV-SPO 單樞紐點雷射掃描器 (Single Pivot-Point Galvanometer)，AGV-SPO 徹底屏棄了傳統的雙鏡分離架構，其專利的光學設計讓 X 與 Y 軸的雷射偏折皆圍繞著「單一的空間樞紐點 (Single Pivot-Point)」進行，這種設計的威力在於，它能在極大的掃描角度下，依然保持雷射光束的絕對對稱性；與傳統同級掃描器相比，AGV-SPO 能提供高達 2.5 倍的超大無畸變視野，同時在整個 FOV 邊緣，將最大光斑直徑的變形率大幅縮減 38%，它確保了在加工巨型雷達罩時，中心與邊緣的匿蹤超材料皆能維持絕對一致的銳利線寬與均勻的雷射能量。

Aerotech 的無限視野 (Infinite Field of View, IFOV) 功能，可無縫整合伺服平台與掃描器的運動，將掃描器的標刻範圍擴展至伺服平台的整個行程，徹底消除傳統「移動-曝光-重複」製程中可能出現的拼接誤差。

隔離一切震訊的重載基座：分離式氣浮多軸運動系統

面對百公斤級雷達罩的定位震顫，我們推薦導入 Aerotech分離式氣浮多軸運動系統 (Split-Axis Air Bearing System)，這是一套專為超大型航太構件設計的零摩擦載體，將負責 X 軸與 Y 軸平移的線性氣浮軸承 (Linear air-bearings) 分離佈局，並整合兩組高精度氣浮旋轉台，全數建構在具備空氣隔振系統的巨型花崗岩基座上；這套系統能輕鬆承載高達 100 公斤的大型 UAV 結構件，由於氣浮軸承完全依靠純淨的空氣膜支撐，沒有任何物理接觸，它徹底消滅了滾珠帶來的微觀震動與摩擦遲滯，在加工大面積 3D 曲面時，它確保了雷射工作點的空間幾何誤差始終被死死壓制在 1 微米以內，提供最極致的加工軌跡純淨度。

Split-Axis 空氣軸承系統專為 <1 µm 精度應用設計，支援五軸協同控制、最高 100 kg 負載，適用於微細加工、雷射加工與表面輪廓量測。

消滅拼接斷層的絕對同步大腦：Automation1 iPC 與 GL4 雷射伺服驅動器

為了解決分區加工帶來的微波斷層與整定延遲噩夢，在系統底層部署了最高階的 Automation1 iPC 智慧型工業電腦，並透過 20 倍乙太網路頻寬的 HyperWire 光纖通訊，連結至 Automation1 GL4 雷射掃描線性伺服驅動器，GL4 驅動器內建了航太加工的殺手級技術：無限視野 (Infinite Field of View, IFOV)，IFOV 演算法會在硬體底層，將承載雷達罩的氣浮巨觀滑台的長距離平移，與上方 AGV-SPO 掃描器的高頻微觀雕刻進行「零延遲的無縫融合」；在實際加工時，沉重的氣浮平台只需保持平滑、連續的低速滑行，而 AGV-SPO 則在移動的同時即時處理複雜的天線圖形，這種巨微觀的完美同步，徹底消滅了所有的拼接邊界 (Eliminating stitching errors)，讓巨型無人機的 ISAC 陣列能被「一筆畫」到底完美生成，造就無懈可擊的軍規電磁防護網。

GL4 採用線性放大器驅動，此為驅動振鏡掃描頭馬達最穩定且高效能的方式，可提供更佳的速度控制與定位穩定性，此設計將放大器與伺服驅動元件整合於 GL4 的機箱中，並刻意與振鏡掃描頭（例如 AGV-HP(O)）分離，目的是為了最小化熱雜訊與漂移，同時減輕掃描頭的質量與縮小其體積，將熱源從掃描器中移除可有效提升系統精度（如圖 3 和圖 4 所示），最大化其效能與精密度，這也正是Aerotech的掃描器解決方案與眾不同之處。

打造頂尖的國防重型 UAV 與衛星光電 ISAC 匿蹤加工平台沒有單一標準答案，實際的硬體配置將因應您的光學酬載或雷達罩重量（如大於 100 公斤的巨型結構）、所需的最大無畸變掃描視野（FOV），以及無塵室的防護等級而由我們為您專案客製；如需針對 分離式氣浮多軸運動系統、AGV-SPO 單樞紐掃描器 或 IFOV 演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊；我們擁有豐富的重航太級多軸雷射加工與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
