重載光電 6-DOF 史都華平台的空間革命：線性-雲台複合系統與 TCP 演算法解密



在大氣層邊緣與低軌道（LEO）空域，巨型光學系統主宰了戰場的絕對感知能力，無論是高空長程無人載具（HALE UAV）腹部掛載的超大型「紅外線（IR）廣域搜索莢艙」，或是軍用通訊衛星搭載的重型「雷射通訊終端（LCT）」，這些光電與通訊設備的重量已輕易突破一百公斤大關，為了在地面實驗室的硬體迴路（HWIL）設施中，模擬這些龐然大物在太空中鎖定目標時的六自由度（6-DOF）細微姿態變化，國防工程師必須仰賴極度強悍的多軸運動平台，以奈米級的解析度進行 X、Y、Z 三維平移以及俯仰、偏擺、滾轉的動態模擬。

然而這項測試任務隱藏著一個極度致命的幾何學陷阱：「延伸旋轉偏移量（Extended Working Offsets）」，在真實的航太光學測試中，機台並不能只是原地旋轉；為了模擬光束的純粹偏折，巨型莢艙必須繞著一個「虛擬的空間點」進行旋轉，而這個虛擬點（例如雷射發射口或透鏡光心）通常距離承載機台的物理中心超過一公尺以上，要在承載超過一百公斤重物的狀態下，讓設備繞著一公尺外的虛擬點進行完美的 6-DOF 圓滑旋轉，這對傳統機構與運算架構而言，是一場徹底的物理學與控制學災難，本文將深入解密這項航太測試工程中的三大技術天險，並提出國防級的系統整合解決方案。

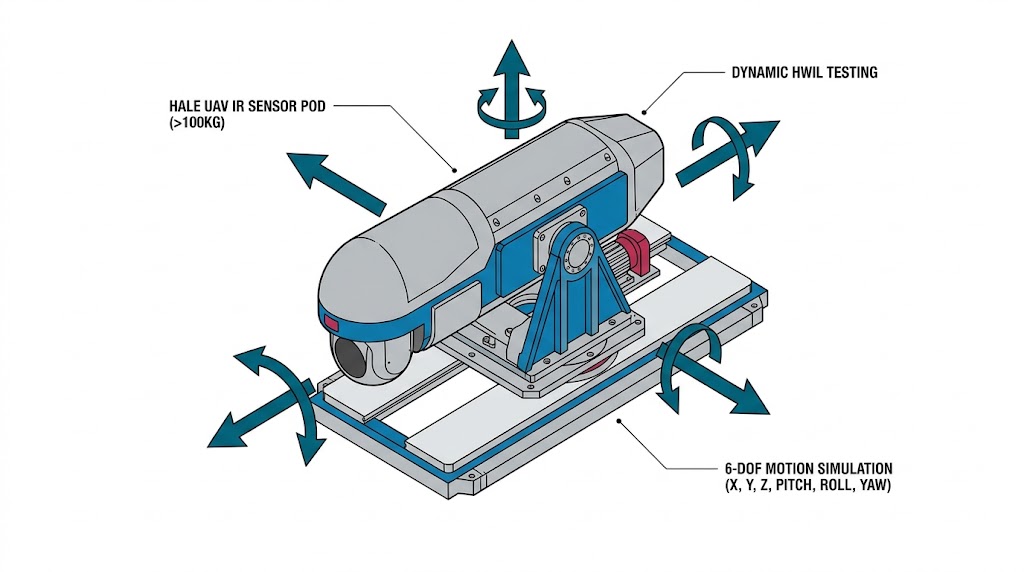

HALE UAV 重量級紅外莢艙動態硬體迴路 (HWIL) 測試，展示完整的六自由度 (6-DOF) 運動模擬功能。

航太級 6-DOF 模擬測試的物理與運算天險

傳統的測試設備在面對「破百公斤負載」與「大於一公尺虛擬旋轉半徑」的雙重夾擊時，其機械與資訊架構將無可避免地走向崩潰，以下為系統工程師必須克服的三大障礙。

單一六軸系統 (Hexapod) 在遠距旋轉時的「行程耗盡」

六軸定位系統（Hexapod）憑藉並聯運動學的優勢，是提供高剛性 6-DOF 運動的標準配備，然而單一的 Hexapod 存在著嚴格的「工作體積（Working Volume）」限制，當系統接收指令需要將一個重型光電莢艙繞著一公尺外的虛擬焦點旋轉 10 度時，Hexapod 底層的六根支柱必須進行極度劇烈的伸縮，以產生巨大的橫向線性補償（X/Y 軸位移）；在這種極端的延伸偏移量（Extended Offset）下，單一 Hexapod 的傳動桿會在轉不到一半時就達到物理伸長極限（Stroke Limit），觸發硬體極限警報而強制停機。這種行程耗盡的物理缺陷，讓大型 UAV 的全視角 HWIL 測試根本無法執行。

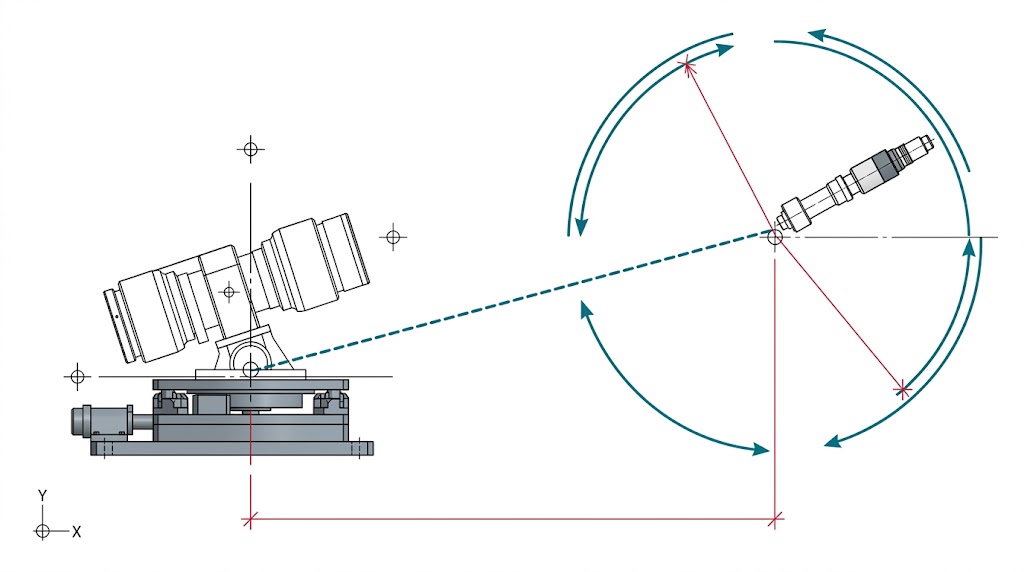

本圖展示一個高精密運動與測量系統，左側為伺服驅動的傳感器單元，與右側可360度旋轉並移動的被測工具保持精確對齊，紅色線段標記了X與Y方向的量測距離。

破百公斤重載的「結構形變」與斷電「反向驅動 (Backdriving)」

第二個危機來自純粹的重力與慣性，將超過一百公斤的航太酬載安裝在多軸測試平台上，會對所有的驅動軸承與馬達產生毀滅性的下壓力，傳統拼裝的線性或旋轉滑台在承受如此巨大的偏心力矩時，會產生微觀的結構彎曲，導致光學測試的基準線嚴重偏移；更危險的是，當遇到廠房瞬間停電或緊急停止（E-Stop）時，龐大的重力位能會輕易克服傳統馬達的保持力，引發「反向驅動（Backdriving）」，這會導致造價數百萬美元的衛星光學鏡頭宛如自由落體般砸向測試艙底板，造成無法挽回的損失。

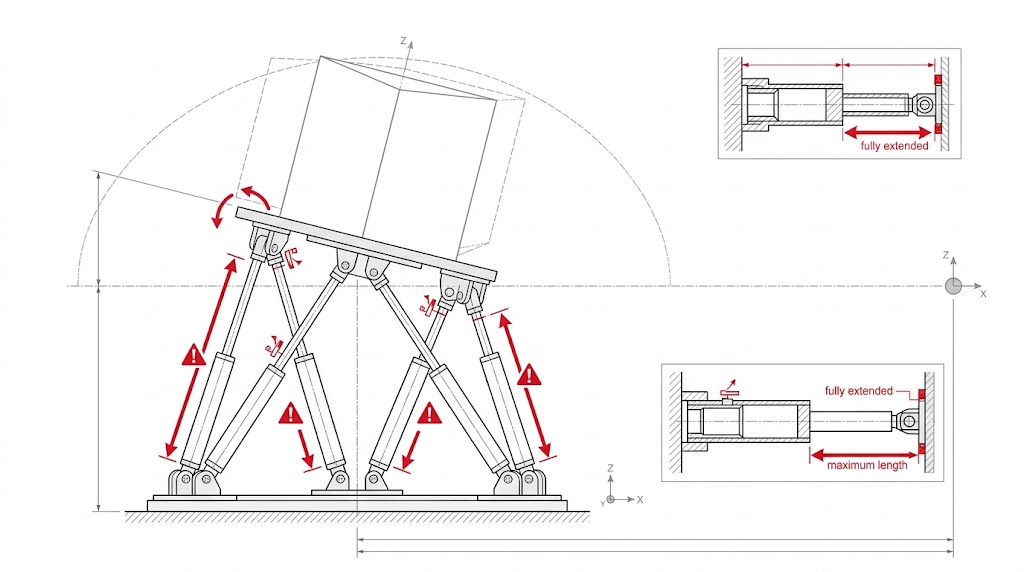

這張運動學分析圖展示了單一 Hexapod 平台執行大幅度旋轉時的極限，紅色警告標誌 (⚠️) 和細節插圖標記 (「完全伸展」 / 「最大行程」) 具體指出，機器人所有伸缩腿已達到物理耗盡點。

複合運動學矩陣的「PC 運算延遲」與追蹤失步

為了解決單一 Hexapod 行程不足的問題，工程師通常會在 Hexapod 底部加裝額外的線性滑台（Linear Axes）來擴展行程，但這引發了最棘手的控制學災難：如何讓底下的線性滑台與上面的六根 Hexapod 支柱，完美、零延遲地協同運作？ 在傳統架構中，這種高達八軸或九軸的「複合空間逆運動學（Kinematic Transformations）」必須交由外部的 Windows 工業電腦（IPC）來計算，龐大的浮點運算矩陣透過乙太網路傳輸給底層的分散式驅動器時，會產生數十毫秒的通訊延遲（Network Latency），當模擬器要求極音速追蹤的瞬間反應時，這種運算與通訊的遲滯會讓線性軸與六軸平台的動作徹底「失步（Out-of-Sync）」，導致光學焦點在空間中劇烈抖動，測試宣告失敗。

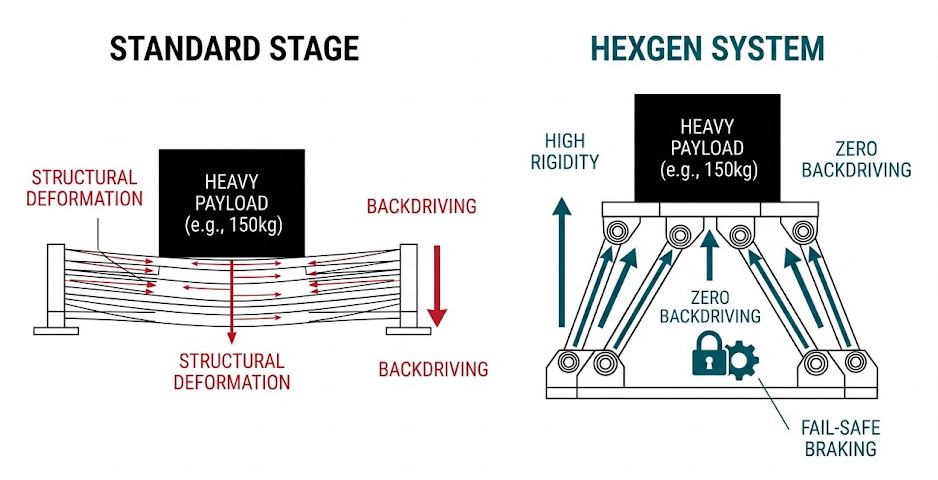

重載平台對比圖：HexGen系統展現卓越剛性與零掉落技術，完美克服標準平台的結構變形與失速風險。

國防級測試場域：系統整合佈署藍圖

面對大於 1 公尺偏移量與 100 公斤重載的嚴苛測試環境，單純採購市售的標準六軸平台已無法滿足需求，我們推薦導入 Aerotech 專為重航太測試打造的「客製化巨型複合載體與一體化高階控制網路」，從硬體根源打破行程限制，以硬體級演算法消滅運算延遲。

突破行程與重載極限的終極載體：複合式六軸線性複合運動系統

針對單一 Hexapod 在遠距虛擬旋轉時行程耗盡的致命傷，Aerotech 複合式六軸線性複合運動系統 (Combined Hexapod-Linear System)，這是一套專為極端測試設計的具備超高剛性、負載能力遠大於 100 公斤的重型 HexGen 六軸定位器，無縫整合在高精度、大行程的線性馬達軌道基座上，這種幾何設計帶來了前所未有的自由度：當系統需要繞著大於 1 公尺外的光學焦點旋轉時，底層的線性滑台會主動承擔巨大的平移補償工作，讓上方的六軸系統專注於微小角度的 6-DOF 精密微調；此外我們為重型 Hexapod 配置了高強度的精密滾珠螺桿與專屬煞車機制，賦予其極強的「抗反向驅動能力」，確保在任何斷電狀態下，重達百公斤的軍規酬載皆能安全鎖定於半空中，保障設備絕對安全。

複合式六軸線性複合運動系統結合六軸運動控制與線性延伸，支援超過 1 公尺偏移與 100 公斤負載，實現微米級定位精度。

統御龐大複合架構的單一神經樞紐：Automation1 iXR3 多軸驅動機架

面對高達八至九軸的龐大動力需求與同步挑戰，我們推薦導入：Automation1 iXR3 3U 19 吋多軸驅動機架 (Drive-Rack with Motion Controller)，這台強大的機架將 Automation1-iSMC 運動控制核心與多達六組的高功率伺服放大器完美融合在單一硬體背板上。您可以將 Aerotech 複合式六軸線性複合運動系統的所有驅動線纜集中於此，透過底層的 HyperWire 光纖通訊，iXR3 能以 20 kHz 的超高伺服更新率，確保底層的線性馬達與上方的六軸支柱接收到絕對零抖動 (Zero-jitter) 的同步指令；iXR3 更可提供高達 320 VDC 的高壓匯流排與 30 安培峰值電流，瞬間爆發出克服百公斤慣性所需的強大動能，讓巨型光電測試系統展現出如戰鬥機般敏捷的動態響應。

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。

解除逆運動學封印的空間魔法：AeroScriptPlus (TCP 工具中心點編程)

最後，為了解決外部 PC 計算複合逆運動學的延遲噩夢，iSMC 控制器內部可直接解鎖高階軟體授權：AeroScriptPlus 進階控制軟體套件，此套件賦予了系統強大的 TCP (Tool Center Point) 工具中心點編程 能力，您的測試工程師無需撰寫任何艱澀的矩陣數學，只需在系統中宣告 1 公尺外尋標器透鏡的絕對座標為「虛擬旋轉中心」；Automation1 控制器會在硬體底層，以微秒級的速度即時解算龐大的複合空間座標轉換 (Kinematically transforms Cartesian frames)，當您下達一個簡單的旋轉指令，系統會自動指揮底層線性軸與上方 Hexapod 同步進行神乎其技的聯合運動，讓 100 公斤的巨型感測器宛如失去重量般，精準且零延遲地繞著遠方的光學焦點完美迴旋，將航太光電 HWIL 測試的真實度推向極致。

旋轉運動圍繞著工件的線性軸進行，其關係如右圖所示，當 TCP 啟動時，A 軸會繞著工件的 X 軸旋轉刀具中心點，B 軸會繞著工件的 Y 軸旋轉刀具中心點，而 C 軸則會繞著 Z 軸旋轉刀具中心點。

打造頂尖的國防重型 UAV 與衛星光電 6-DOF 模擬測試平台沒有單一標準答案，實際的硬體配置將因應您的光學酬載重量（如破百公斤的 LCT 或紅外線莢艙）、所需的延伸旋轉偏移量（Extended Offset）以及無塵室或真空測試艙的防護等級而由我們為您專案客製；如需針對複合式六軸線性複合運動系統、iXR3 驅動機架或 AeroScriptPlus TCP 演算法進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊，我們擁有豐富的重航太級多軸動態模擬與客製化系統整合經驗，隨時準備為您提供最專業的建置藍圖。
