突破複雜電磁戰場導航極限
GNSS CRPA 抗干擾天線波前模擬與空間零陷驗證



邁入二零二六年的全球航太國防與戰術載具領域，「導航戰（Navigation Warfare, NavWar）」已從理論推演轉變為真實的每日衝突，全球導航衛星系統（GNSS，涵蓋 GPS、Galileo、GLONASS 與 BeiDou）是現代精準打擊武器、高階無人機（UAV）與戰術通訊網路進行時間同步與空間定位的絕對依賴；然而從物理學的本質來看，GNSS 訊號極度脆弱。

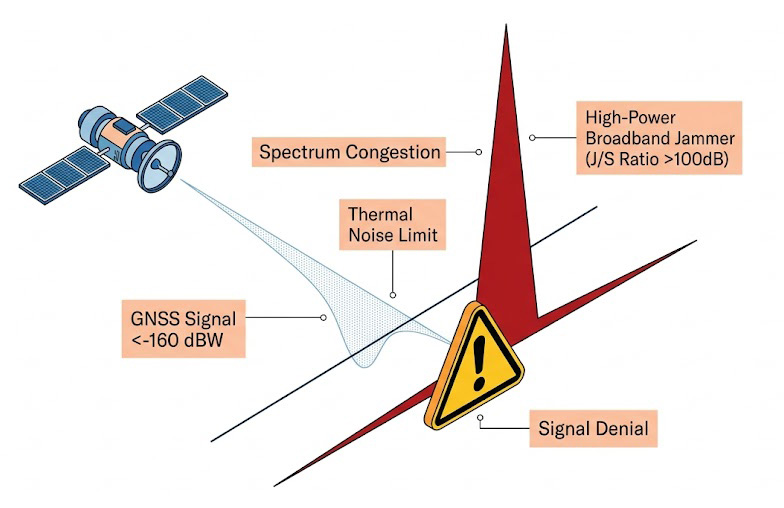

衛星運行於距離地表兩萬公里的中地球軌道（MEO），當其發射的導航微波訊號穿越大氣層抵達地面接收天線時，其訊號強度通常已衰減至負一百六十分貝瓦（-160 dBW）以下，這個強度甚至低於大氣環境的自然熱雜訊底層，這意味著敵方僅需使用市售的低功率壓制干擾器（Jammer），便能在數十公里的半徑內，輕易創造出超過一百分貝以上的「干擾訊號對載波訊號比（Jamming-to-Signal Ratio, J/S Ratio）」，徹底淹沒真實的衛星訊號。更致命的是「欺騙干擾（Spoofing）」，攻擊者會發射結構完全合法、但帶有錯誤時間與星曆資訊的偽造導航電文，直接騎劫載具的飛行控制電腦，將其導引至錯誤的座標。

為確保武器系統的生存率，美國聯邦航空總署（FAA）的 DO-229 規範與各國軍方的 MIL-STD 標準，對軍規接收機的抗干擾能力設下了極嚴苛的驗收門檻，單一天線已完全無法抵禦現代電磁攻擊，產業界全面轉向採用「可控輻射場型天線（Controlled Reception Pattern Antenna, CRPA）」，CRPA 透過由四至十六個微波輻射單元組成的陣列，利用強大的基頻演算法在干擾源的入射方向（Angle of Arrival, AoA）刻意製造深邃的電磁波破壞性干涉——即「空間零陷（Spatial Nulling）」，同時在真實衛星方向維持高增益。

然而，當航太演算法科學家與射頻測試工程師試圖在實驗室環境中，量化並驗證這種高階 CRPA 系統的真實抗干擾極限時，實務上將面臨三大極難跨越的物理與法規難題：

戶外開放場域測試的法規禁令與傳統傳導測試的「空間拓樸」盲區

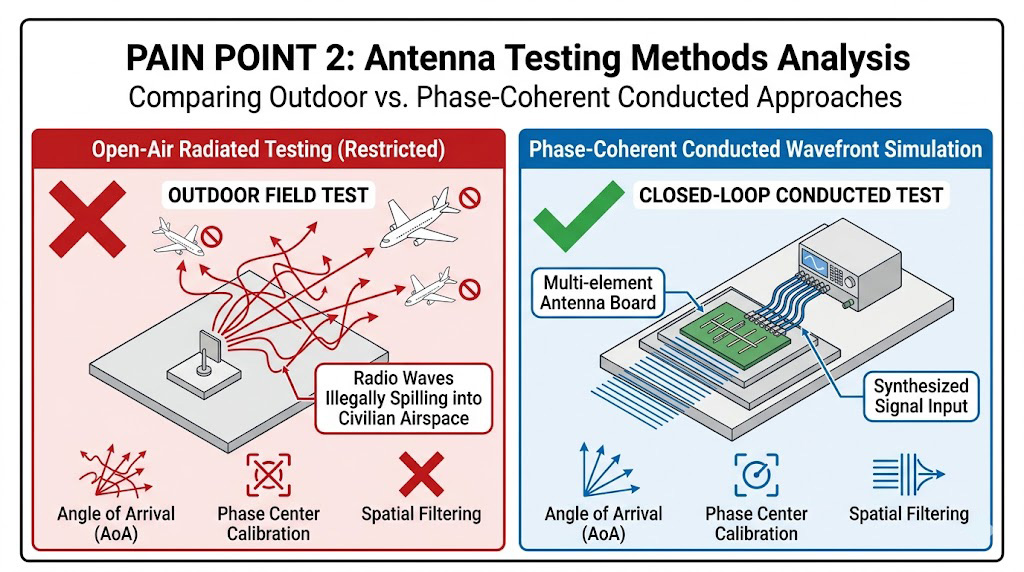

要驗證 CRPA 陣列天線是否能成功在干擾源方向產生零陷，最直觀的方法是將天線放置於戶外，並在遠處開啟真實的干擾發射器，然而這種「開放場域輻射測試（Open-Air Radiated Testing）」在絕大多數國家是被嚴格禁止的，任何未經授權的 GNSS 頻段高功率輻射，都會嚴重危及周遭民航機、行動通訊基地台與緊急救援網路的運作安全。

為遵守電波法規，工程師被迫將測試移入室內實驗室，採用「射頻線纜傳導測試（Conducted Test）」，傳統的作法是將模擬器產生的衛星訊號與干擾訊號混合後，直接透過同軸電纜注入接收機的射頻埠，但這種作法對於 CRPA 而言是完全無效的，CRPA 的抗干擾核心在於其「實體陣列天線的空間幾何分佈」以及「電磁波到達不同天線單元的時間差（相位差）」。傳統單一通道的傳導測試徹底剝奪了訊號的「空間到達角（AoA）」特徵，使得 CRPA 的波束賦形與空間濾波演算法完全無法啟動，導致實驗室內的抗干擾演算法測試形同一場毫無參考價值的靜態跑分。

多通道波前模擬 (Wavefront Simulation) 的同調相位校準深淵

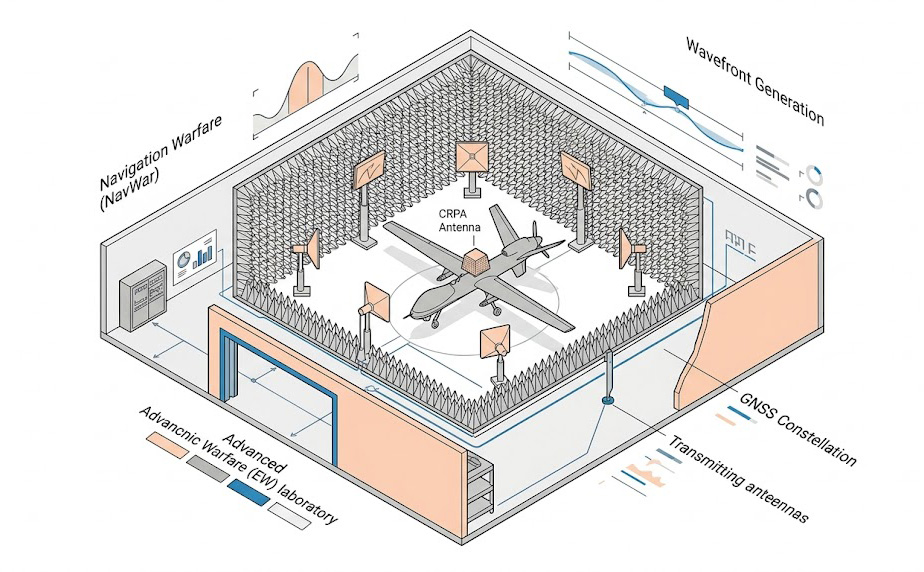

為了解決空間拓樸盲區，頂尖的測試實驗室必須導入「波前模擬（Wavefront Simulation）」技術，以一組標準的七單元（7-element）軍規 CRPA 天線為例，測試系統必須擁有七個完全獨立且精確同步的射頻輸出通道。當模擬軟體設定一個干擾源位於方位角四十五度、俯仰角三十度時，系統必須精密計算出該干擾電磁波抵達這七個實體天線單元的微小路徑差，並將這個空間路徑差轉換為射頻載波上極其微小的「相位偏移（Phase Shift）」，分別透過七條電纜注入天線的後端處理器。

這是一場極限的微波物理挑戰。在 1.5 GHz（L1 頻段）的頻率下，電磁波的波長約為十九公分，為了確保演算法能精準算出零陷，測試系統在產生這些干擾與衛星訊號時，其通道間的相位一致性（Phase Coherence）誤差必須控制在幾度以內（相當於皮秒級的時間誤差）。

實務上，實驗室內的同軸電纜長度差異、接頭鎖固扭力的微小變化，甚至是室內溫度的些微波動所引發的熱漂移（Thermal Drift），都會在射頻路徑上引入不可預測的相位畸變，如果測試儀器本身缺乏極致的基頻時脈同步能力與自動相位校準機制，注入 CRPA 系統的波前就會嚴重扭曲。這種硬體底層帶來的相位雜訊，會導致 CRPA 演算法將虛假的相位誤差誤認為是多徑干擾（Multipath），進而讓本該深達負四十分貝（-40 dB）的空間零陷深度急遽退化。研發工程師將無法釐清，抗干擾失敗究竟是因為自己寫的濾波矩陣有瑕疵，還是因為昂貴的測試儀器相位跑掉了。

高動態硬體迴路 (HIL) 下的都卜勒頻移與慣性導航時序脫節

CRPA 天線鮮少獨立運作，它通常被安裝於具備極高機動能力的戰機、超音速飛彈或低軌道衛星上，並與慣性測量單元（IMU）進行深度數據融合（Sensor Fusion），在實際作戰中，載具會進行劇烈的滾轉（Roll）、俯仰（Pitch）與偏航（Yaw）機動。

當載具姿態瞬間改變時，天空中的真實衛星與地面干擾源相對於天線陣面的「相對空間夾角」也會在幾毫秒內發生劇烈改變，同時載具的高速移動會在微波載波上產生高達數十千赫茲的動態都卜勒頻移（Doppler Shift），為了驗證整個導航系統（包含天線、接收機與飛控電腦）在此極端機動下的鎖定維持能力，必須建立一套「硬體迴路（HIL）」封閉測試架構。

在這個 HIL 迴路中，虛擬兵推主機（如六自由度空氣動力學模型）會以每秒數百次的頻率，將載具最新的三維座標與姿態矩陣傳送給 GNSS 波前模擬器。模擬器必須在極嚴苛的「運算延遲（Latency）」限制下，瞬間重新計算天空中數十顆衛星與干擾源的相對到達角與都卜勒頻移，並無縫更新射頻輸出。

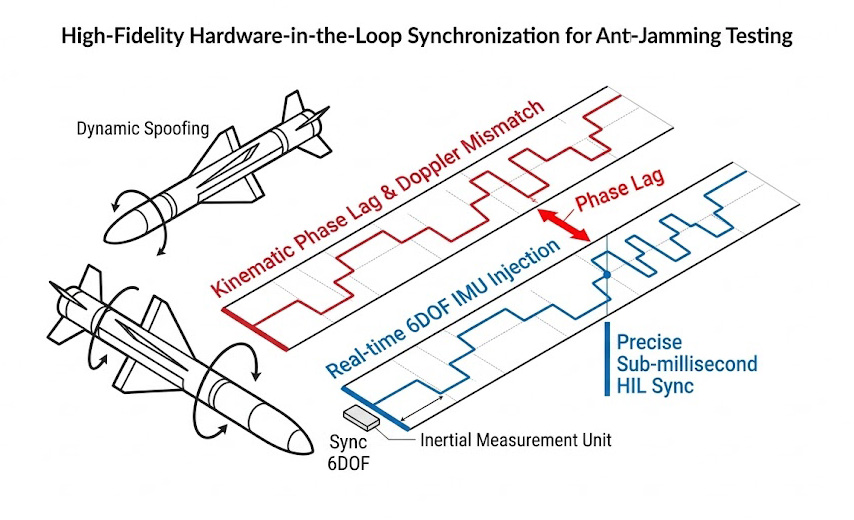

實務上面臨的毀滅性難題是「時序脫節（Timing Desynchronization）」，如果模擬器處理兵推數據的傳輸延遲過高，或者射頻合成的更新率跟不上載具的姿態變化，系統輸出的 GNSS 射頻訊號就會與實體 IMU 產生的加速度電壓反饋產生嚴重的相位落後，對於高階的導航融合卡爾曼濾波器（Kalman Filter）而言，這種「射頻訊號位置」與「慣性物理位置」的矛盾，會被判定為遭遇了嚴重的欺騙干擾（Spoofing），進而觸發系統當機或強制重置。無法達成亞毫秒級時序同步的測試環境，將徹底摧毀高動態載具導航防禦系統的驗收基礎。

面對現代電子戰場中日益複雜的壓制干擾與欺騙威脅，我們提供專為高階導航戰（NavWar）打造的一站式測試解決方案，協助客戶打破空間與相位校準的限制，確保導航系統在最致命的干擾環境中依然堅不可摧。

高度擴充的波前與干擾模擬樞紐：OHB XPLORA One 導航與干擾模擬系統

針對戶外測試法規限制以及波前同調相位挑戰，我們推薦導入 OHB XPLORA One GNSS 模擬系統，這是一套結合強大軟體定義無線電（SDR）與極致擴充彈性的核心模擬載具。

XPLORA One衛星訊號模擬器結合 XPLORA Core 軟體與 Ettus USRP，提供精準 GNSS 衛星訊號模擬，支援 GPS、Galileo、GLONASS、BeiDou 等星座系統，1 或 2 個 RF 雙通道輸出，輕巧便攜設計，輕鬆高效部署。

XPLORA One 具備全星系支援能力（涵蓋 GPS, Galileo, GLONASS, BeiDou 等）。針對 CRPA 測試最棘手的波前合成挑戰，該系統並非停留在基礎的傳導模擬。其強大的軟硬體架構可透過精密的時脈同步機制進行串聯擴充，完美支援 4 到 16 個甚至更多天線單元的多通道波前（Wavefront）模擬，透過在封閉的實驗室環境中注入具備絕對相位一致性（Phase Coherence）的多通道射頻訊號，它能精準欺騙 CRPA 天線的後端處理器，使其彷彿置身於真實的立體星空中。

系統內建了強大的干擾（Jamming）與欺騙（Spoofing）訊號生成選項，工程師可以自由設定連續波、線性調頻脈衝，甚至是複雜的高功率壓制訊號，結合其開放的 API 與測試腳本介面，客戶能夠建立專屬的戰術交戰場景，精準評估天線陣列在多干擾源夾擊下，其空間零陷（Spatial Nulling）的深度與指向演算法的收斂速度，協助研發團隊在安全的室內環境中完成最高標準的軍規抗干擾驗證。

極致動態範圍的頻譜透視利器：Rohde & Schwarz FSW 高階頻譜分析儀

為了解析微弱衛星訊號與極強干擾交織下的電磁頻譜，並驗證系統的訊號雜訊干擾比（J/S Ratio），我們提供 Rohde & Schwarz FSW 頻譜分析儀。

探索 R&S FSW 訊號與頻譜分析儀，具備 8.3 GHz 寬頻寬、極低相位雜訊及 800 MHz 即時分析功能，專為 5G NR、汽車雷達及衛星 RF 測試設計，提供卓越的 EVM 和 DANL 性能。

在驗證 CRPA 演算法啟動零陷後的「訊噪比改善幅度」時，分析儀器本身的底噪與相位雜訊絕對不能成為測試瓶頸，R&S FSW 具備業界最低的相位雜訊與無與倫比的高動態範圍，更提供高達 800 MHz 的即時頻譜分析（Real-time Spectrum Analysis）頻寬。

這種即時捕獲能力，能確保在測試跳頻（Frequency Hopping）干擾或極短脈衝欺騙訊號時，沒有任何惡意訊號能成為漏網之魚。透過搭配向量訊號分析選配（VSA），研發人員能深度透視解調變後的誤差向量幅度（EVM）與星座圖品質，為天線的抗干擾濾波純淨度提供無可辯駁的科學數據支撐。

完整原始碼與 HIL 零延遲對接的系統級整合：客製化 CRPA 標準件與硬體迴路架構

針對難題三中高動態載具的時序脫節與慣性導航融合挑戰，我們提供 CRPA 抗干擾天線測試解決方案。

奧創系統提供一站式 CRPA 抗干擾測試方案。整合 OHB XPLORA One 與 R&S FSW，支援 4-16 元件波前模擬、暗室與戶外場域驗證。針對 GNSS 干擾與欺騙 (Spoofing) 威脅，提供客製化戰場情境模擬與零陷 (Nulling) 效能分析。

我們的解決方案原生支援硬體迴路（HIL）的低延遲通訊架構，能將來自六自由度（6DOF）兵推平台的載具動態座標，以亞毫秒級的更新率即時注入模擬器。這確保了射頻端合成的都卜勒頻移與實體 IMU 反饋的重力向量達成絕對的相位對齊，徹底解決慣性導航系統的時序衝突。

奧創 CRPA 測試系統範例 — 從戰場情境定義 (Scenario Config)、動態衛星星空圖 (Skyview) 到硬體迴路控制的無縫整合介面。

此外，我們提供具備完整天線場型資料的 4 元件或 7 元件 CRPA 標準件 (Golden Sample) 作為測試基準，並隨系統交付 完整原始程式碼 (Source Code) 測試案例，這賦予了客戶頂尖科學家徹底掌握底層運算矩陣的權力，能自由匯入自主研發的機密場景模型，在不被商業軟體綁架的前提下，最大化測試與研發效率。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的 GNSS 抗干擾測試應用、CRPA 天線單元數量規範、微波暗室或傳導場地限制及高動態飛控待測物特性而有所不同。如需深入規劃與 OHB XPLORA 模擬器或 R&S 分析儀等軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的導航戰與射頻系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援，為您的導航系統築起無形護盾。
