突破次世代匿蹤載具研發瓶頸

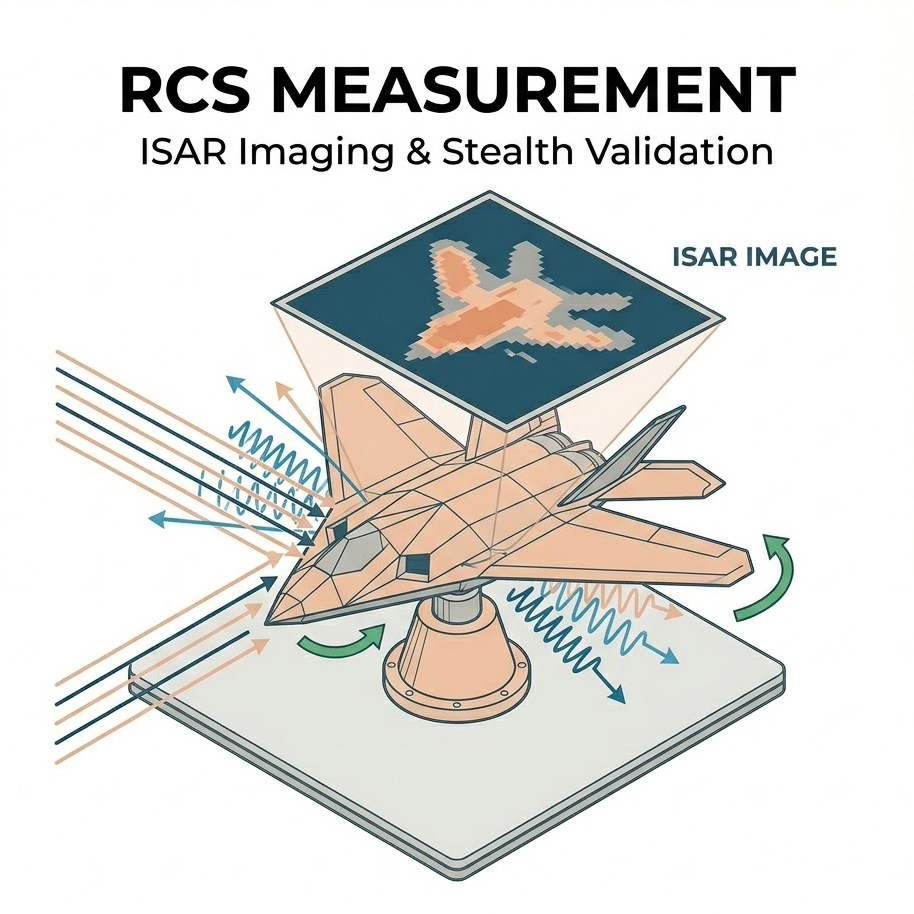

全頻段高精密雷達截面積 (RCS) 量測與 ISAR 成像技術解析



邁入二零二六年的現代化不對稱作戰與防空火網交鋒中，「電磁隱身（Stealth）」能力已成為決定高階空中載具與海軍艦艇戰場生存率的唯一指標。不論是第六代戰鬥機、長程隱形巡弋飛彈，抑或是執行穿透偵蒐任務的無人飛行載具（UAV），其外型幾何設計與表面雷達吸波材料（RAM）的塗佈，皆致力於將自身的雷達截面積（Radar Cross Section, RCS）壓縮至極致。現代高階匿蹤戰機的正面 RCS 往往小於負三十分貝平方公尺（-30 dBsm），相當於空中一顆彈珠的電磁反射大小。

為了精確量化這種趨近於環境熱雜訊底層的微弱反射能量，國際電氣電子工程師學會（IEEE）頒布了 IEEE 1502 推薦實務標準，針對雷達截面積的測試程序與場地驗證設下了極其嚴格的規範。同時軍方驗收標準要求載具必須在極寬的頻譜範圍內（通常橫跨 1 GHz 至 40 GHz）維持極低的電磁特徵；然而，當微波測試工程師與天線科學家試圖在室內微波暗室（Anechoic Chamber）或室外開放場域中，建立一套具備絕對公信力與高動態範圍的 RCS 測試系統時，實務上將不可避免地面臨三大極難跨越的電磁物理與訊號處理難題。

遠場條件與雷達方程式所引發的「四次方衰減」訊雜比災難

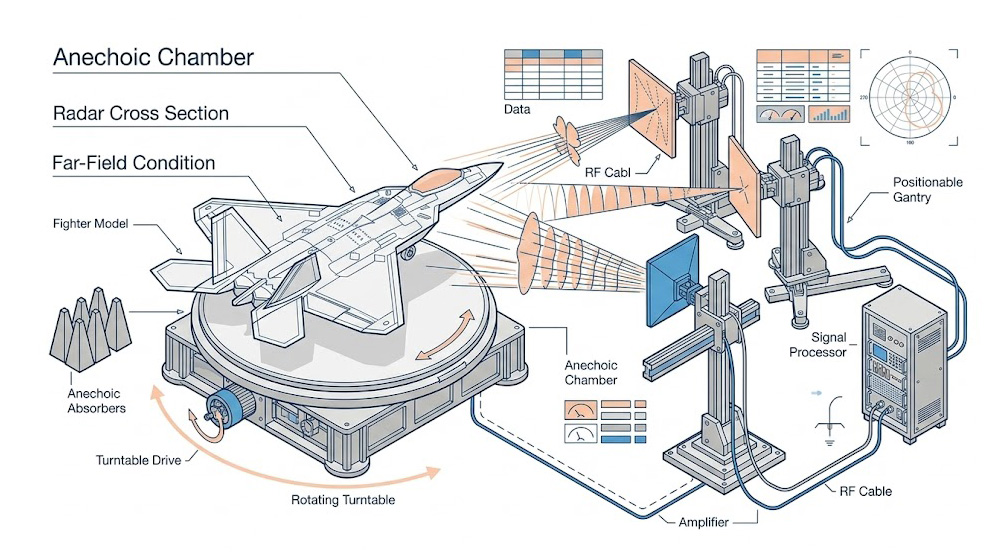

精確的 RCS 量測必須在嚴格的「遠場（Far-Field）」物理條件下進行，以確保照射在待測物（DUT）表面的電磁波波前為平坦的平面波，根據電磁學的基礎定義，遠場距離必須大於待測物最大孔徑平方的兩倍再除以操作波長，這意味著當測試頻率升高至 40 GHz（波長極短），且待測物為全尺寸無人機或大型縮比模型時，測試天線與待測物之間的距離將高達數十甚至數百公尺。

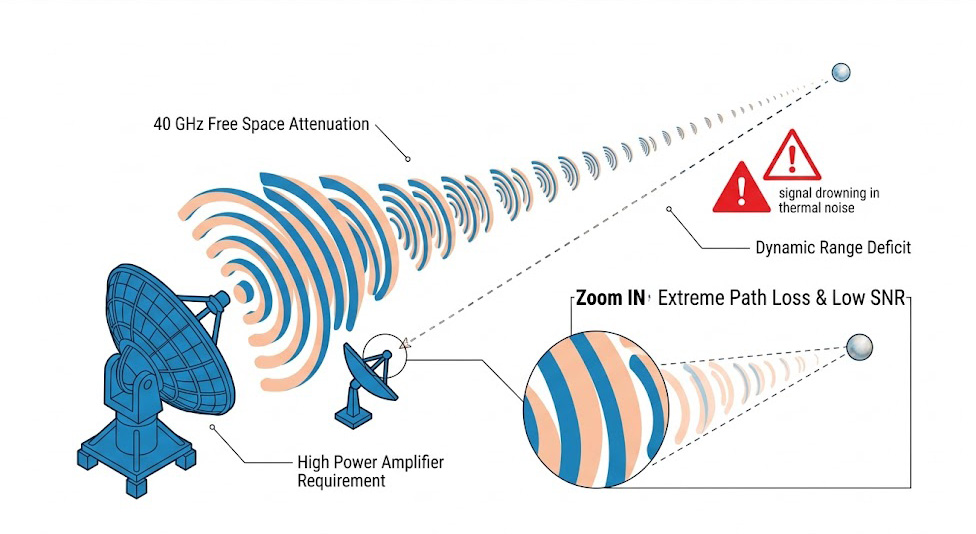

在此龐大的空間距離下，雷達方程式的物理殘酷性便完全顯露，根據理論，雷達接收機所接收到的目標回波功率，與目標距離的「四次方」成反比，當發射微波經歷漫長的路徑抵達目標，再由目標那僅有彈珠大小的等效截面積反射回接收天線時，其訊號強度通常已衰減超過一百五十分貝（150 dB）。

傳統的連續波（CW）網路分析儀或低功率測試系統，在面對這種極端衰減時，微弱的真實回波會被徹底淹沒在系統熱雜訊底層之中，如果工程師試圖以簡單的外掛功率放大器來提升發射能量，往往會因為放大器本身的非線性失真與極高的雜訊指數，導致接收端的訊號雜訊比（SNR）依然無法滿足要求，最終測得的數據只是一堆毫無意義的隨機雜訊，完全無法反映目標的真實隱身性能。

支架耦合與環境雜訊導致的背景干擾（Clutter）濾除困境

真實的測試環境永遠充滿了非理想的電磁反射物，在室內微波暗室中，即使四壁貼滿了高階錐形吸波材料，其仍具有殘餘的反射係數；在室外場域中，地面、周遭建築物甚至空氣中的懸浮微粒，都會產生大量的環境雜散回波（Clutter），更為棘手的是承載待測物的「旋轉台（Turntable）」與「支撐柱（Pylon）」，這些支撐結構雖然會經過低 RCS 外型設計，但其物理存在必定會產生電磁反射，並與待測物本體產生複雜的多徑耦合效應（Multipath Coupling）。

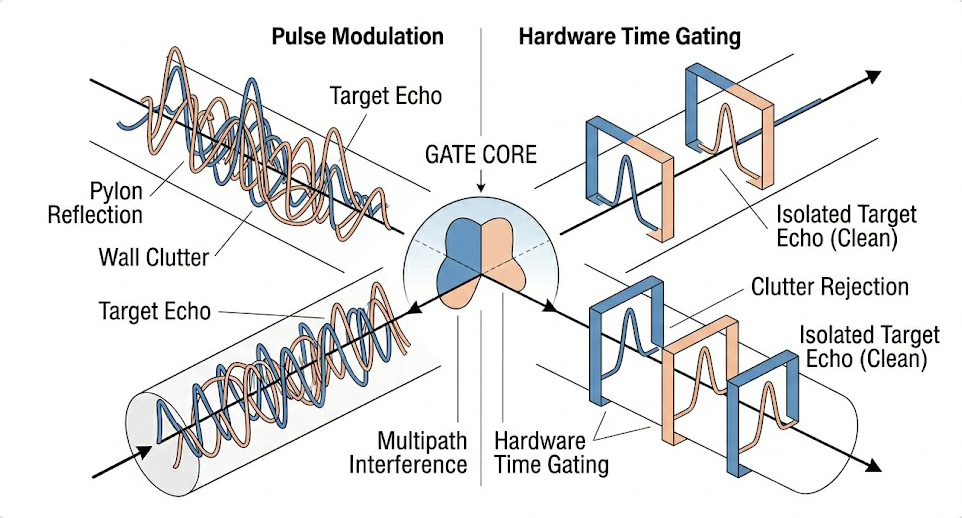

為了解決這個問題，高階測試系統必須採用「脈衝調變（Pulse Modulation）」與「硬體時間閘門（Hardware Time Gating）」技術，測試系統會發射一個極短的微波脈衝，並精確計算脈衝抵達目標並折返的飛行時間（Time of Flight），接收機的「時間閘門」只在目標回波抵達的微秒瞬間開啟，藉此將比目標更近（如發射天線洩漏）或更遠（如暗室後牆反射）的雜訊物理性地阻擋在外。

然而實務上的痛點在於脈衝的「開關比（On/Off Ratio）」與「上升/下降時間（Rise/Fall Time）」，如果測試儀器的脈衝調變器性能不佳，脈衝邊緣不夠陡峭，能量便會洩漏至時間閘門之外；或者如果系統的時序抖動（Jitter）過大，時間閘門無法精準對齊目標位置。這會導致支撐柱的強烈反射訊號混入待測物的微弱回波中，使得工程師測得的 RCS 數值被嚴重高估，導致優異的隱形設計在評估報告中被誤判為不合格。

單點 RCS 數據的診斷盲區與高解析度 ISAR 成像的演算法封閉性

在現代隱身載具的研發迭代過程中，僅僅獲得一個整體的巨觀 RCS 標量數值是遠遠不夠的，如果一架縮比戰機模型的總體 RCS 超標，空氣動力與材料工程師必須確切知道「是哪裡產生了強烈反射？」是機翼前緣的倒角設計錯誤？是引擎進氣道（Inlet）的雷達波誘陷效應？還是機腹掛載武器的干涉？

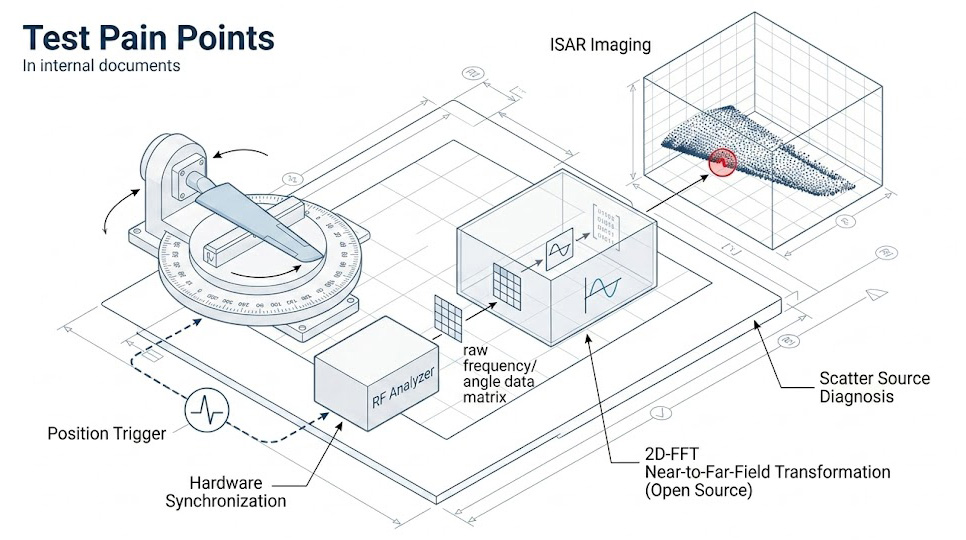

為了解析目標表面的強散射源分佈，測試系統必須執行「逆合成孔徑雷達（Inverse Synthetic Aperture Radar, ISAR）」成像，系統會控制轉台以極高的精度微幅旋轉待測物，同時在極寬的頻段內進行步進掃描，收集成千上萬筆包含精確振幅與絕對相位的頻率/角度二維陣列數據，接著透過複雜的二維快速傅立葉變換（2D-FFT）與近場轉遠場矩陣運算，將這些數據重建為高解析度的二維或三維熱像圖。

這項技術的實務難題有二：首先是「硬體同步性」。轉台的機械旋轉編碼器必須與射頻儀器的掃描觸發器達成毫秒級別的「即時位置觸發（Position Trigger）」，任何微小的機械背隙或通訊延遲，都會破壞相位的連續性，導致 ISAR 圖像產生嚴重的散焦與鬼影；其次是「演算法的封閉性」。市面上許多商業 RCS 測試軟體將成像演算法與近場轉遠場公式封裝為黑盒子（Black Box），當研發團隊的首席科學家試圖導入最新發表的散射模型，或針對特殊機密專案調整窗函數（Window Function）時，卻發現無法接觸原始程式碼，導致測試系統失去了二次開發的彈性，嚴重制約了前瞻國防科技的研發深度。

面對第六代戰機、匿蹤無人機與先進海軍艦艇在全頻段 RCS 極限驗證上的嚴苛挑戰，我們提供專為極端電磁隱身評測打造的全頻段高精密雷達截面積 (RCS) 量測解決方案，協助客戶打破遠場空間限制，精準透視每一個微弱的電磁散射源。

專為海空防禦設計的 RCS 測試系統，整合 Rohde & Schwarz ZNA 向量網路分析儀、kW 級高功率脈衝放大器與 >2000kg 重載轉台，本方案支援 1-40 GHz 全頻段，適用於室內暗室與室外遠場環境，具備先進 ISAR 成像技術及開放式測試案例原始碼架構，能精確評估戰機、無人機與艦艇之隱身性能，並讓用戶保有測試流程的完全自主權。

極限動態範圍的量測大腦：Rohde & Schwarz R&S ZNA 向量網路分析儀

針對難題二中的時間閘門濾除與背景雜訊干擾，我們推薦配置 R&S 射頻量測領域的巔峰之作R&S ZNA 高階向量網路分析儀，作為整個 RCS 測試系統的訊號中樞，R&S ZNA 具備無可匹敵的射頻硬體體質，它內建了業界頂尖的高精密脈衝調變器與硬體時域閘門（Time Gating）技術。其脈衝邊緣極其陡峭，能以皮秒級的精準度開啟接收視窗，將室內微波暗室或室外開放場域中來自轉台支架、牆面甚至地表的背景干擾徹底物理性隔絕；此外，其獨有的「直接通道存取（Direct Channel Access）」架構，允許工程師繞過內建耦合器，直接將微弱的目標回波饋入低雜訊接收機，最大化了系統的動態範圍，完美捕捉趨近於熱雜訊底層的微小匿蹤特徵。

R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生，具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊，提供高效能、DUT 為中心的操作體驗，輕鬆應對複雜的射頻量測與生產任務。

征服四次方衰減的功率引擎：R&S BBA150 與 高功率行波管 (TWTA)

為了解決難題一中遠場距離所帶來的極端路徑損耗與訊雜比災難，我們提供混合式的高功率發射架構；針對 1 GHz 至 6 GHz 的低頻頻段，我們建議配置 R&S®BBA150 寬頻固態放大器，以其極高的線性度確保發射波形在放大過程中不失真；而針對 6 GHz 至 40 GHz 空間衰減極為劇烈的毫米波頻段，我們則整合千瓦（kW）等級的 高功率脈衝行波管放大器（TWTA），透過強悍的功率引擎能夠精準銜接 R&S ZNA 的發射端，將巨大的微波能量投射至數十公尺外的全尺寸載具上。即使在 40 GHz 的嚴苛條件下，依然能確保接收端獲得充足的訊號雜訊比，確保高頻 RCS 量測的絕對精準度。

R&S BBA150 提供 4kHz 至 6GHz 的頻率範圍與 15W 至 3kW 輸出功率，具備 100% 抗失配能力，模組化設計適用於 EMC/EMS 測試、元件開發與通訊研究，是高功率密度的最佳解決方案。

完美同步與透明成像架構：客製化重載轉台與原始碼開放軟體

面對難題三中 ISAR 成像的機械同步挑戰與演算法黑箱問題，我們提供高度整合的動態與軟體解決方案；我們提供具備低雷達截面積（Low-RCS）外型設計的 客製化重載型轉台（承載力大於 2000 公斤），完美適配全尺寸無人機或大型縮比模型的負載需求，該轉台具備硬體級的「位置觸發（Position Trigger）」功能，能與 R&S ZNA 達成毫秒級的掃描同步，實現極速且無相位誤差的動態連續量測；更重要的是，本方案提供包含 完整原始程式碼（Source Code） 的 RCS 測試案例，系統內建了精密的替代法（Substitution Method）校正演算與 2D/3D ISAR 成像處理引擎，透過開放原始碼的架構，客戶的頂尖科學家可以完全掌握近場轉遠場的數學矩陣，自由匯入專屬的窗函數與演算法，在保有最高國防機密性的同時，獲得最清晰的散射源熱像診斷能力。

RCS 測試場域配置示意圖：圖中展示多種尺寸（10/20/35 cm）的標準球，係確保量測數據可信度的核心元件，奧創系統提供依據實際場域條件與測試目標量身打造的客製化標準球，圖片僅供架構參考。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的 RCS 測試應用、微波暗室場地限制、高功率放大器頻段需求及待測物（如全尺寸無人機或縮比模型）特性而有所不同。如需深入規劃與 Rohde & Schwarz 網路分析儀或重載轉台軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
