突破飛彈尋標頭與 C-UAS 測試極限：高階紅外線與光電 (EO/IR) 硬體迴路動態標靶模擬



在現代不對稱戰爭與高階防空火網的交鋒中，搭載焦平面陣列（Focal Plane Array）的紅外線成像尋標頭與高階光電追蹤系統（EO/IR），已成為決定武器突防率與無人機反制（C-UAS）系統攔截率的核心大腦，與早期僅能追蹤單一熱源亮點的紅外線導引不同，現代尋標頭具備複雜的邊緣特徵辨識、熱誘餌（Flares）抗干擾邏輯，以及多頻譜（如中波紅外線與長波紅外線）融合判斷能力。

為了確保這些造價高昂的光電系統在實戰中具備絕對的可靠性，國際國防測試標準（如美軍 MIL-STD 系列針對光電反制與反反制驗證的規範）已全面揚棄了傳統的靜態熱源測試，規範強制要求所有光電追蹤演算法必須在「硬體迴路（Hardware-in-the-Loop, HIL）」的封閉架構下進行極限驗證。這意味著測試系統必須在實驗室內，即時且連續地投射出包含敵機引擎高溫、干擾絲散佈、大氣雲層衰減以及背景地貌變化的動態熱影像；同時尋標頭本體必須被安裝於多軸動態平台上，模擬飛彈飛行時的劇烈震動與姿態改變。

然而當光電科學家與系統測試工程師試圖在有限的微波暗室或光學實驗室中，建立一套具備絕對物理逼真度的 EO/IR HIL 動態模擬系統時，實務上將不可避免地面臨三大極難跨越的光學與動力學難題。

熱訊號動態範圍的物理極限與微輻射陣列的「熱拖尾效應」

在真實的空戰環境中，一架開啟後燃器的超音速戰機，其尾口噴流的等效溫度可能高達攝氏八百度至一千度，而其背景的高空大氣溫度卻可能低至攝氏零下五十度，這種極端的溫度梯度變化（Apparent Temperature Delta），要求實驗室內的「動態紅外線目標投影器」必須具備極大的動態範圍與極致的溫度解析度。

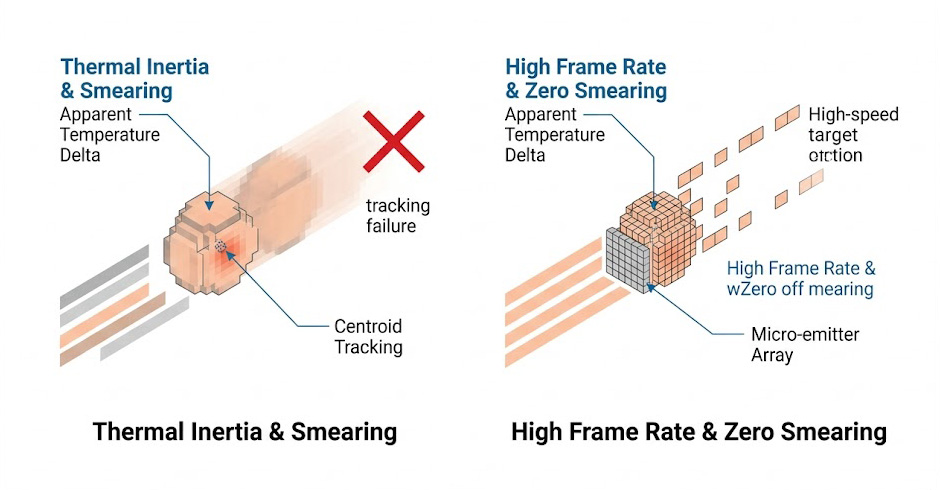

目前業界頂尖的投影技術多採用微機電系統（MEMS）製造的電阻式微輻射體陣列，雖然這些微小的發熱像素能夠產生高解析度的熱影像，但物理熱力學的限制卻帶來了嚴重的「熱拖尾效應（Thermal Smearing）」，當模擬兩架高速交會的戰機，或是熱誘餌以極快速度從敵機機腹分離時，投影器上的微輻射體必須在幾毫秒內從高溫瞬間冷卻至背景溫度，然而熱能的消散速度遠不及電子的切換速度，如果微輻射體陣列缺乏極端高效的散熱基板或主動熱管理機制，快速移動的熱點會在畫面上留下殘影。

對於尋標頭的高階影像辨識演算法而言，這些殘影會被誤判為目標的幾何變形，進而擾亂質心追蹤（Centroid Tracking）或邊緣追蹤邏輯，導致系統給出錯誤的攔截向量。這種因為測試設備自身熱慣性而導致的演算法發散，讓工程師無法精確評估抗干擾演算法的真實效能。

狹小實驗室空間內的光學視差與「無窮遠焦距」準直矛盾

飛彈尋標頭與光電追蹤塔在實戰中交戰的目標，距離通常在數公里至數十公里之外。在光學設計上，這意味著進入尋標頭鏡頭的紅外線輻射，其波前（Wavefront）幾乎是完美的平行光，光學系統的焦距設定為無窮遠。

但在建立 HIL 測試環境時，紅外線目標投影器與尋標頭之間的實體距離往往受限於實驗室空間，通常僅有幾公尺甚至不到一公尺，如果將投影器產生的熱影像直接投射給尋標頭，由於距離過近，光線會呈現發散狀態。這會導致尋標頭的光學透鏡產生嚴重的視差（Parallax Error）與散焦（Defocusing），原本應該銳利的飛機輪廓會變成一團模糊的熱暈。

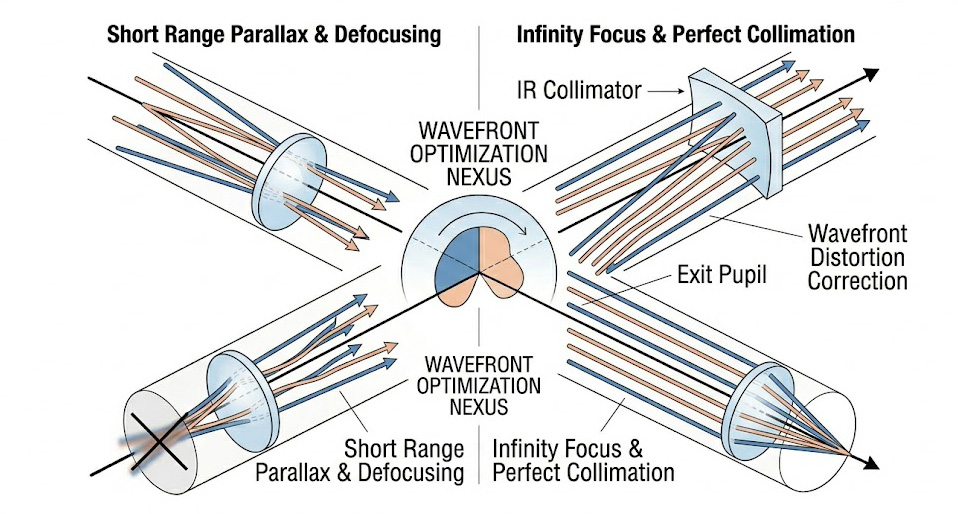

為了解決這個光學矛盾，測試系統必須在投影器與尋標頭之間插入一組高精密的「紅外線準直器（IR Collimator）」，準直器的作用是將近距離發散的光線，透過複雜的反射鏡組（如離軸拋物面反射鏡）轉換為完美的平行光；實務上的困難在於，這組準直器必須在極寬的紅外線波段內（通常涵蓋中波與長波）維持近乎於零的色散與波前畸變；同時，其出射光瞳（Exit Pupil）的尺寸必須完全涵蓋尋標頭的入射孔徑，任何微米級的鏡片加工誤差或組裝應力，都會在成像平面上引入像散或彗形像差，徹底摧毀高解析度成像演算法的測試基準。

閉迴路系統中運動學與光學生成的時序脫節（Latency）

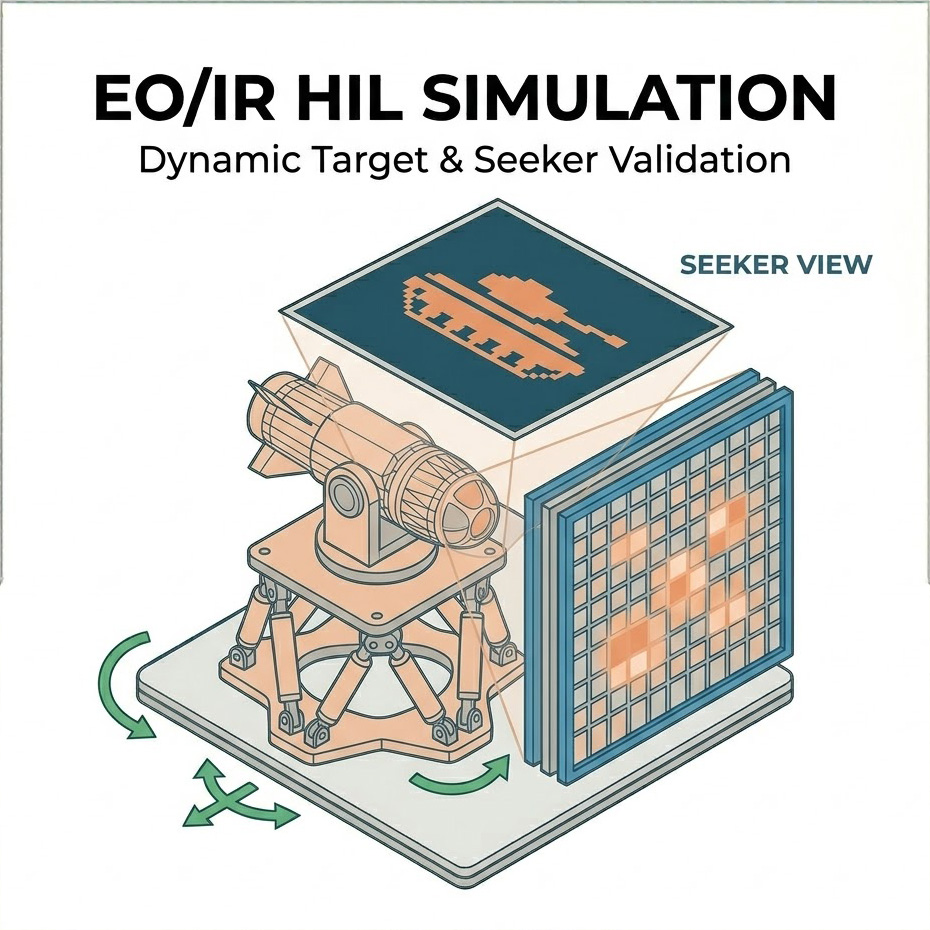

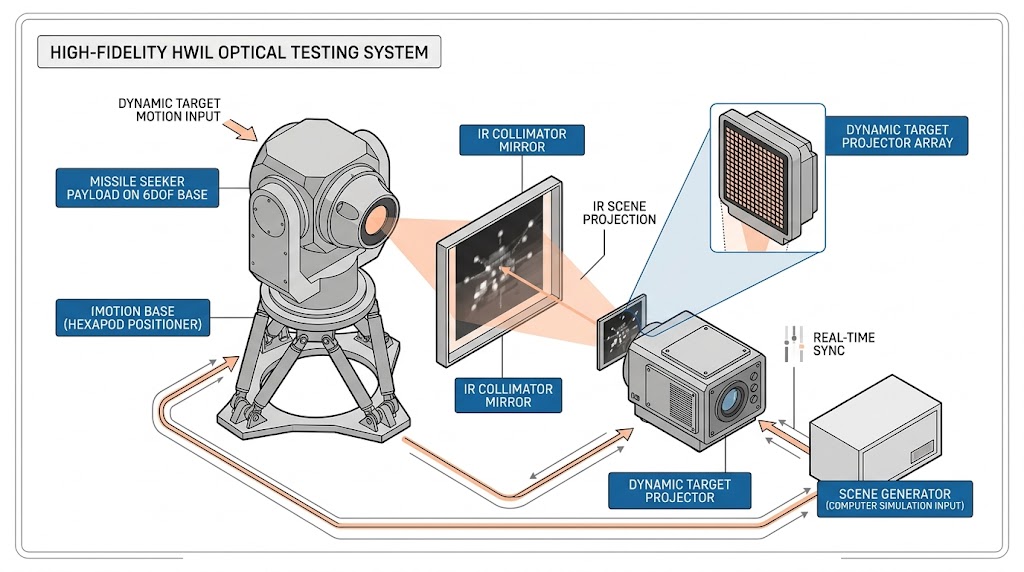

一套完整的 EO/IR HIL 測試系統，是一個高度耦合的閉迴路架構，虛擬兵推電腦會實時計算飛彈與目標的相對三維空間座標，場景生成電腦據此渲染出紅外線影像並驅動投影器；同時，兵推電腦會計算飛彈的氣動力學姿態，並指令六自由度（6DOF）動感平台帶動尋標頭產生對應的滾轉、俯仰與偏航。

尋標頭的慣性測量單元（IMU）會感知這些物理姿態變化，並結合攝取到的紅外線影像，計算出「視線角速率（Line-of-Sight Rate, LOS Rate）」，將控制訊號回傳給兵推電腦，形成一個極速循環。

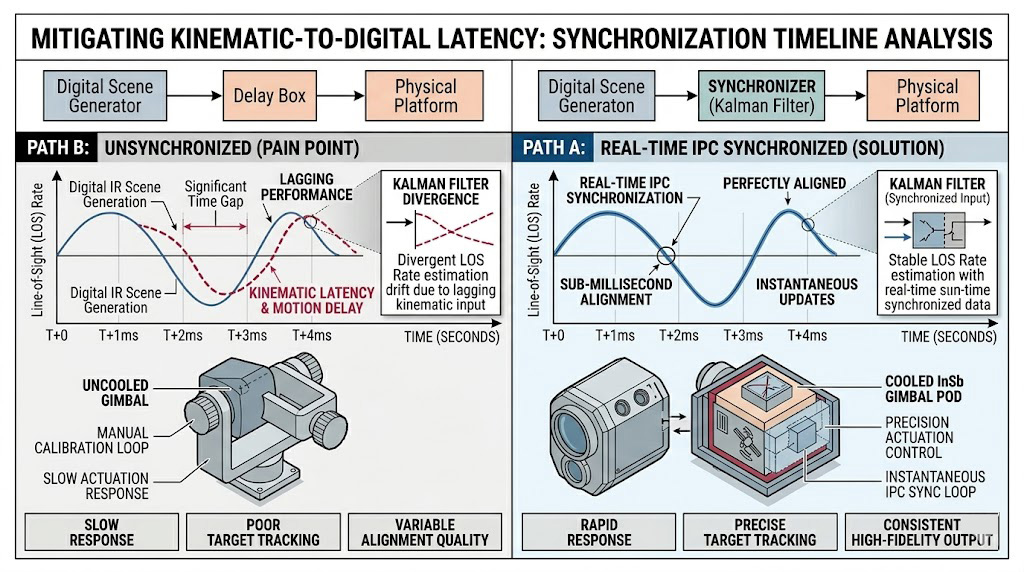

在這個迴路中，「時間」是唯一的真理，動感平台推動數十公斤尋標頭的機械響應時間，與電腦渲染複雜紅外線場景的運算時間，兩者存在著天然的物理異質性。如果動感平台的通訊延遲過大，或者機械機構存在背隙，當紅外線影像已經向左偏移模擬目標閃避時，尋標頭的實體姿態卻慢了三十毫秒才跟上，這三十毫秒的「時序脫節」，會讓尋標頭的卡爾曼濾波器（Kalman Filter）產生致命的相位落後，系統會誤以為飛彈遭遇了異常的氣流干擾而輸出過度的修正舵角。最終，耗費鉅資建立的模擬測試會在幾秒鐘內發散、脫鎖，讓工程團隊陷入無法釐清是「硬體反應太慢」還是「演算法寫錯」的無解泥沼。

面對次世代光電反制與反反制在研發驗證上的嚴苛極限，我們提供專為飛彈尋標頭與光電塔研發打造的 EO/IR 動態標靶模擬解決方案，協助客戶打破空間與物理的限制，確保光電演算法在最嚴酷的虛擬實戰中依然堅不可摧。

突破時序脫節的動態基座：SANLAB SMotion 六軸動感平台

為了解決難題三中尋標頭姿態模擬與光學場景的時序同步挑戰，我們推薦導入 SANLAB 專為光電系統測試與砲塔測試設計的 SANLAB SMotion 系列中輕型六軸動感平台 (如 SM50 / SM100 / SM500)。

專為評估光電酬載而設計，動態測試配置有助於測量穩定性、指向精度及影像一致性，能複製平台運動，以評估系統在即時震動、傾斜及追蹤條件下的反應。

SANLAB 平台具備極高的高頻寬頻率響應與無背隙的精密機械結構。系統內建搭載硬體即時控制器 (IPC based real-time controller) 並支援基於 UDP 與 EtherCAT 的超低延遲 PC 通訊。在 EO/IR HIL 測試迴路中，SMotion 能以低於數毫秒的極致反應速度，精準執行來自兵推主機的姿態指令，並整合 IMU 量測系統，將物理姿態與紅外線場景更新完美對齊。其數位控制迴路 (Digital control loops) 確保了系統長時間運作下的絕對穩定性，完全無漂移或效能衰減 (no drift or performance loss)，讓尋標頭的視線角速率演算獲得最真實的慣性物理反饋。

跨越熱拖尾與溫度極限：高階動態紅外線目標投影器與黑體校正源

針對難題一的熱訊號動態範圍與微輻射陣列的拖尾效應，我們提供 SBIR 尖端的動態紅外線目標投影器與高精差動溫度計 / 黑體校正源。

SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

我們提供的動態目標投影器採用新一代的散熱基板技術與超高速微輻射陣列，能以超過 100 Hz 甚至 200 Hz 的幀率，無殘影地刷新複雜的熱動態場景。這使得工程團隊能夠精確模擬熱誘餌 (Flares) 瞬間點燃、分離並熄滅的完整熱力學過程，徹底消除熱拖尾對追蹤閘門的干擾；搭配高精度的大面積黑體校正源，系統能提供絕對精準的背景環境冷溫度與目標高溫參照，確保投射出的溫度梯度變化完全符合真實戰場的輻射特徵，協助客戶精準驗證尋標頭的抗干擾與目標分類能力。

這張圖說明了使用 SBIR Infinity EXLT 低溫黑體進行待測物 (UUT) 泛光模式非均勻性校正的典型測試架構；配置中，左方的 Infinity 控制器負責整個系統的操作與控制，透過線纜連接至中間的待測物；Infinity EXLT 黑體源則放置在待測物前方，其均勻的低溫輻射面面向待測物；右側的冷卻水循環機透過冷卻管線為 EXLT 黑體提供必需的低溫冷卻液，使其能達到 -40°C 的工作溫度。同時，EXLT 黑體也連接了氮氣吹掃管線 (N2 Purge Hose)，可用於防止水氣凝結。此設置能讓使用者精確評估或校正待測物在均勻低溫紅外背景下的成像均勻性與響應特性。

解決狹窄空間的光學矛盾：大孔徑紅外線準直器系統

為克服難題二中實驗室近距離投射所引發的視差與散焦問題，我們推薦配置精密設計的 SBIR 紅外線準直器 (IR Collimator) 系統。

探索 SBIR STC 系列離軸牛頓式準直器，為可見光至長波紅外線系統測試提供繞射極限效能。輕巧、易整合、可客製化，打造精準目標投影。

此系統採用高階離軸拋物面反射鏡設計，能無損地將動態紅外線目標投影器產生的發散熱影像，轉換為高度平行的無窮遠波前，我們提供的 SBIR 準直器具備寬廣的波段覆蓋率以及極大化的出射光瞳，確保光線能完美且均勻地填滿尋標頭的大口徑光學透鏡，絕不產生邊緣暗角或球面像差。透過此一光學橋樑，工程師得以在不到幾公尺的暗室空間內，為尋標頭創造出幾十公里外的真實光學交戰距離，徹底釋放高解析度成像演算法的測試潛能。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的 EO/IR 測試應用、光學規範、場地限制及尋標頭待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
