紅外線動態投影技術核心:微發射器陣列之熱串擾抑制與解析度極限

紅外線動態投影技術核心:微發射器陣列之熱串擾抑制與解析度極限



動態紅外線場景生成之微觀物理環境與法規演進

進入 2026 年,隨著高超音速滑翔載具(HGV)、具備多光譜反制誘餌的匿蹤戰機,以及由人工智慧驅動的無人機蜂群技術達到實戰化階段,防空飛彈尋標器與戰術光電系統面臨了極端複雜的目標辨識挑戰,為了在不發射真實飛彈的前提下驗證這些追蹤演算法的可靠度,實驗室中的「硬體迴路(Hardware-in-the-Loop, HWIL)測試」成為系統驗收的唯一途徑。

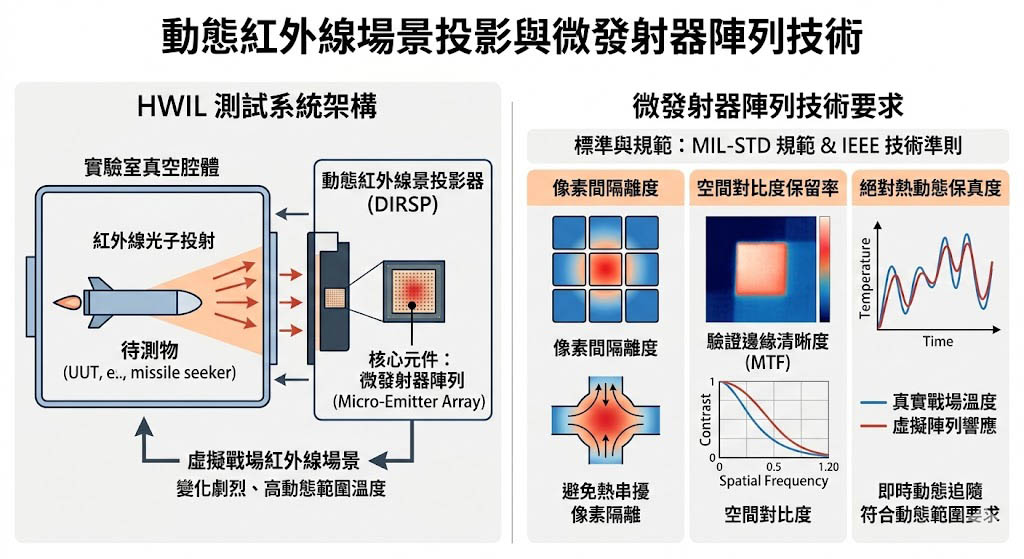

在 HWIL 測試中,動態紅外線場景投影器(DIRSP)負責在實驗室的真空中,向待測物投射出變化劇烈、具備高動態範圍溫度的虛擬戰場,負責產生這些紅外線光子的核心元件,是一塊佈滿百萬個微型加熱器的半導體晶片——「微發射器陣列(Micro-Emitter Array)」,國際軍規標準如 MIL-STD 規範,以及 IEEE 針對先進導引武器硬體迴路模擬的最新準則,皆對這塊微小陣列的「空間對比度保留率」、「像素間隔離度」與「絕對熱動態保真度」提出了近乎物理極限的要求。

測試規範之所以如此嚴苛,根本原因在於演算法對「邊緣銳利度」的極度依賴,現代目標辨識系統會透過分析物體邊緣的熱梯度特徵,來判斷該物體是真實的敵機引擎噴流,還是逐漸擴散的熱誘餌,如果微發射器陣列在投影這些場景時,自身產生了物理上的熱能溢出或信號干擾,導致投影出的高溫目標邊緣變得模糊平緩,待測物的演算法將會做出致命的誤判,在這塊面積不到幾平方英吋的矽晶片上,工程師必須在微米級的空間內,同時解決極端高溫的產生與極速冷卻的散熱問題,這是一場對抗熱力學傳導定律與微電子雜訊的終極戰爭。

微發射器陣列實務

在設計與運用高解析度微發射器陣列以模擬極音速高溫目標或複雜背景時,研發工程師與固態物理分析師經常遭遇以下三大技術痛點:

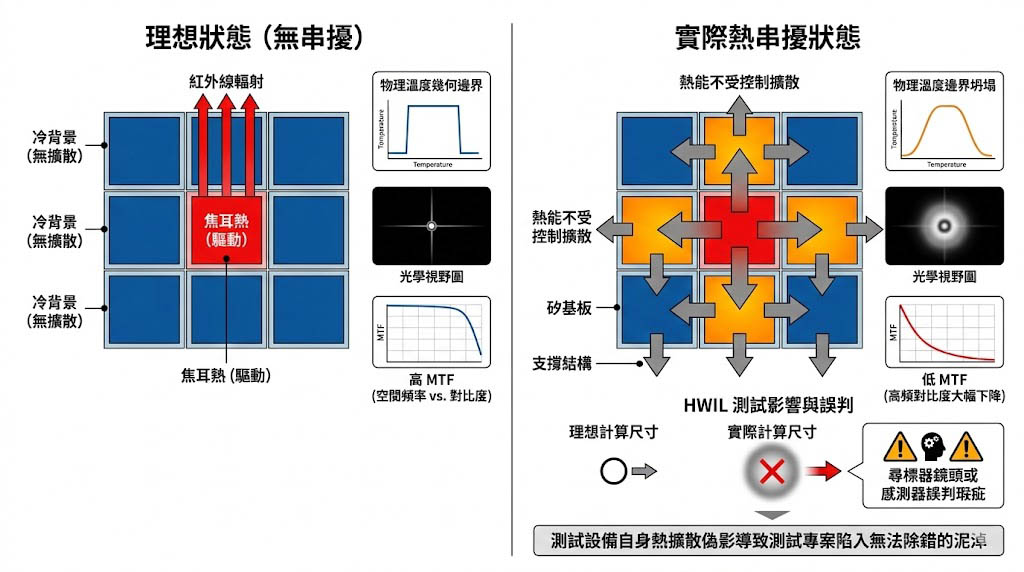

微觀熱串擾對高頻 MTF 與邊緣銳利度的摧毀

微發射器陣列的運作原理,是透過向微小的薄膜電阻施加電流,使其產生焦耳熱進而釋放紅外線輻射,然而,熱能的傳遞是不受控制的物理擴散過程。

實務上最致命的痛點在於「熱串擾(Thermal Crosstalk)」,當陣列上的一個像素被驅動至攝氏四百度的極端高溫以模擬引擎尾焰時,它所產生的龐大熱能會透過底層的支撐結構與矽基板,無可避免地傳導至相鄰的像素(這些相鄰像素原本可能被設定為代表零下二十度寒冷天空的背景狀態),這種物理洩漏導致原本應該是垂直峭壁般的溫度幾何邊界,坍塌成平緩的熱梯度斜坡; 從光學測試的角度來看,熱串擾直接摧毀了投影系統在高空間頻率下的調變轉換函數(MTF),當工程師試圖在 HWIL 迴路中測試尋標器的空間解析度極限時,熱串擾會讓微小的點目標或銳利的幾何邊緣變得模糊不清,演算法最終計算出的目標尺寸會比實際設定更大,且對比度大幅下降。這種由測試設備自身熱擴散造成的偽影,會讓工程師誤判尋標器的光學鏡頭或感測器存在瑕疵,導致耗資巨大的測試專案陷入無法除錯的泥淖。

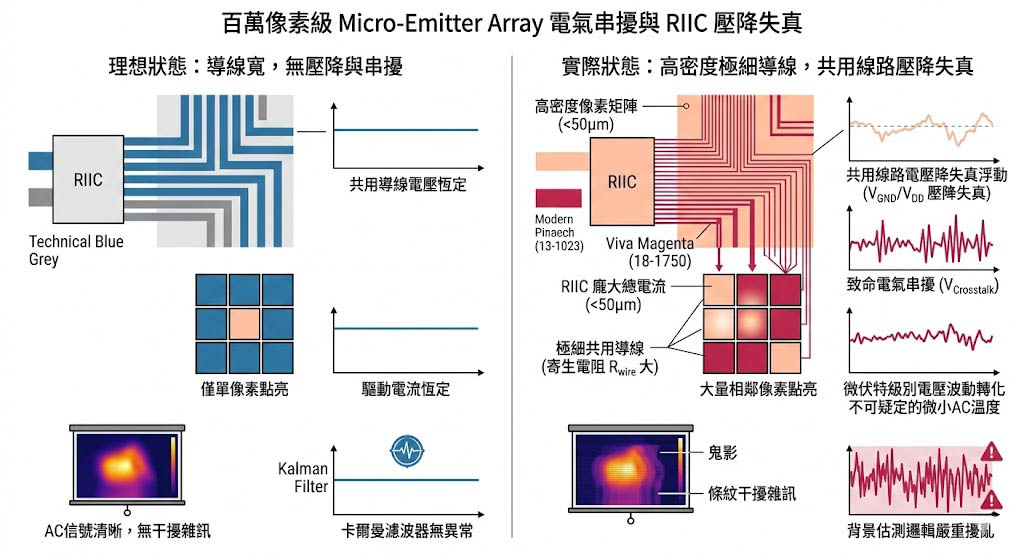

高密度陣列的電氣串擾與讀取電路(RIIC)壓降失真

如果說熱能擴散是空間上的災難,那麼「電氣干擾(Electrical Crosstalk)」則是訊號傳輸上的噩夢,為了在極短的時間內(例如數毫秒)將百萬個像素推升至高溫,陣列底層的「讀入積體電路(Read-In Integrated Circuit, RIIC)」必須瞬間輸送極其龐大的總電流。

在百萬像素級別的高密度陣列中,像素間距通常被壓縮至五十微米以下,在如此狹小的空間內,供給電流的金屬走線必須做得極度細微,根據基本電學原理,導線越細,其本身的寄生電阻就越大,當大量相鄰的像素同時被點亮,要求汲取高電流時,這些微小的共用接地線與電源線上會產生嚴重的電壓降(Voltage Drop);這種現象引發了致命的「電氣串擾」,當系統試圖改變某個區域的像素溫度時,由於共用線路的電壓發生浮動,會連帶影響到陣列上其他原本不需要改變狀態的像素,導致這些無辜像素的驅動電流發生微小變化,進而產生不預期的溫度波動,在投影畫面上,這會表現為類似傳統類比電視的「鬼影」或「條紋干擾雜訊」。對於熱靈敏度極高的新一代感測器而言,這些微伏特級別的電壓波動所轉化出的虛假熱特徵,會嚴重擾亂卡爾曼濾波器(Kalman Filter)的背景雜訊估測邏輯。

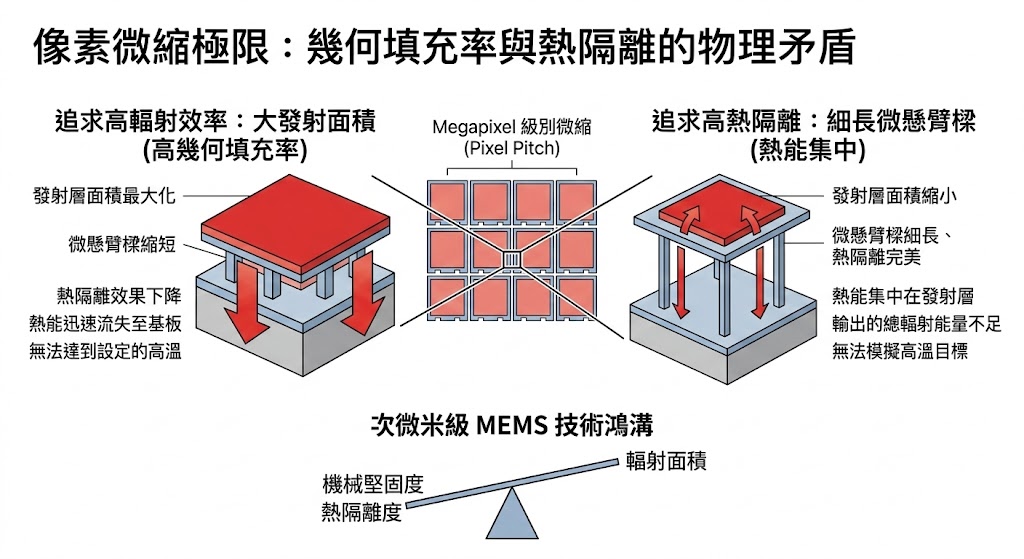

像素微縮極限下的「幾何填充率」與「熱隔離」物理矛盾

現代高階尋標器的視場越來越廣,同時要求更高的角解析度,這迫使動態投影器的像素數量從傳統的五百一十二乘五百一十二,急遽攀升至百萬像素(Megapixel)以上,為了在合理的光學鏡片尺寸內塞入百萬個像素,像素間距(Pixel Pitch)必須不斷微縮。

這裡存在著一個無法迴避的機械結構與熱力學矛盾:為了最大化紅外線輻射的輸出效率,像素表面的「發射面積」必須盡可能大(即追求高幾何填充率);但為了防止熱能流失到基板並減少前面提到的熱串擾,像素發射面與底層電路之間必須透過極度細長的「微懸臂樑」結構懸空架起,以實現完美的「熱隔離(Thermal Isolation)」,當像素尺寸微縮時,工程師沒有足夠的空間來建造足夠長且細的懸臂樑;如果為了維持發射面積而縮短懸臂樑,熱隔離效果就會大幅下降,導致熱能瞬間被基板吸走,像素無法達到設定的極端高溫;如果為了維持熱隔離而縮小發射面積,則像素輸出的總輻射能量會嚴重不足,無法滿足模擬高溫目標的需求,要在次微米級別的微機電系統(MEMS)製程中,於「機械堅固度」、「熱隔離度」與「輻射面積」這三者之間找到完美的平衡,是當今半導體與光電產業界最難以跨越的技術鴻溝。

微發射器陣列的系統級封裝與電路配置戰略

為了徹底克服上述的熱串擾、電氣壓降失真以及微縮物理限制,建構無懈可擊的硬體迴路測試基準,研發實驗室必須捨棄傳統的單一加熱器思維,轉而採用依據先進微機電與次微米半導體製程打造的「高階發射器陣列架構」,針對頂尖的動態場景投影需求,其核心配置邏輯可歸納為以下三大技術路徑:

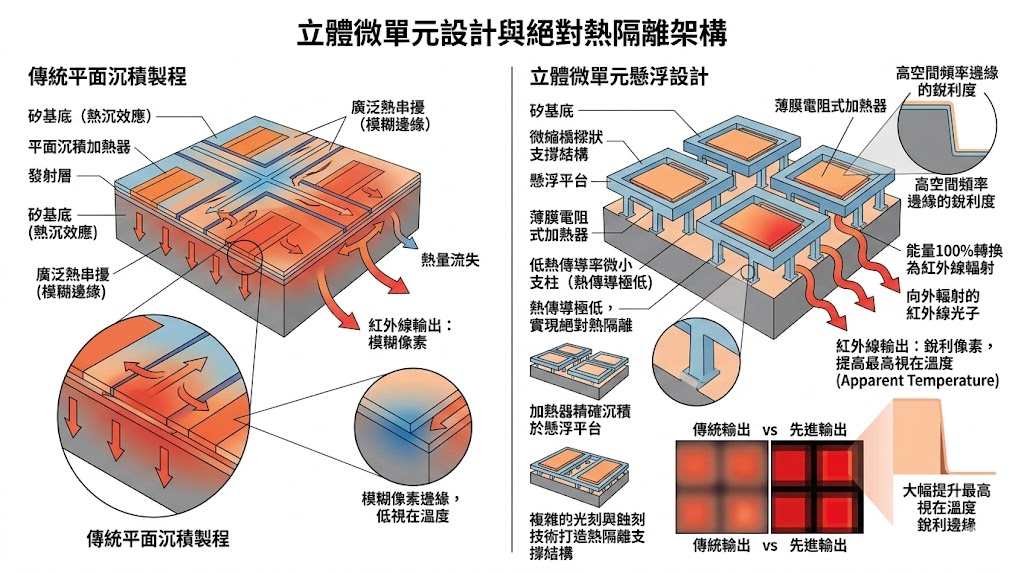

立體微單元設計與絕對熱隔離架構

為了解決熱串擾與像素微縮的矛盾,先進陣列必須放棄傳統的平面沉積製程,改採「立體微單元(Unit Cell)懸浮設計」,其核心配置邏輯在於,利用極度複雜的光刻與蝕刻技術,在矽基底上打造出如微縮橋樑般的熱隔離支撐結構,將薄膜電阻式加熱器(Thin-film Resistive Heaters)精確沉積於這些懸浮的平台上,這種設計確保了發射面與產生熱沉效應的基板之間,僅透過熱傳導率極低的微小支柱連接。透過這種近乎完美的物理隔絕,不僅能將熱串擾控制在絕對的最小範圍內,確保高空間頻率邊緣的銳利度,更能讓加熱器產生的能量百分之百轉換為向外輻射的紅外線光子,大幅提升像素的最高視在溫度(Apparent Temperature)。

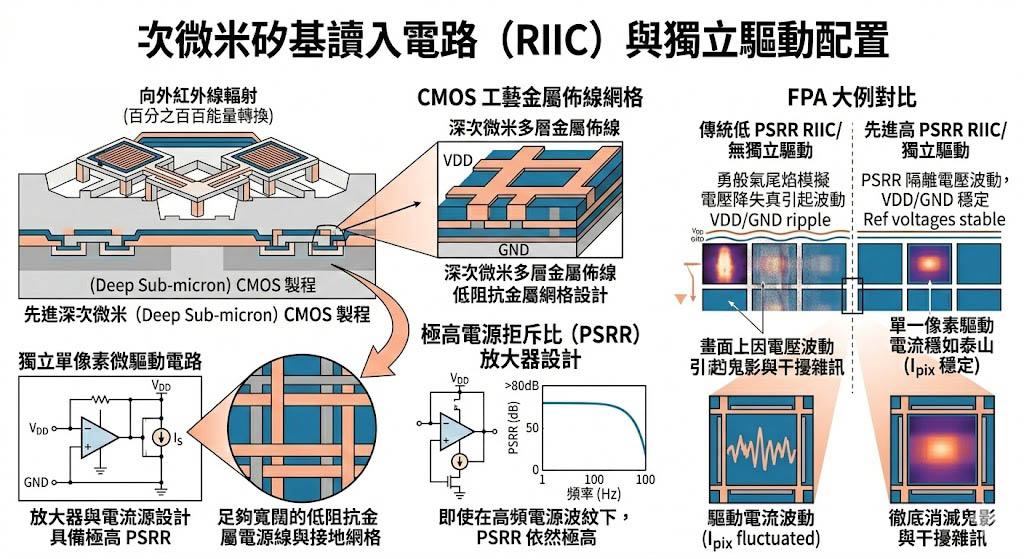

次微米矽基讀入電路(RIIC)與獨立驅動配置

針對高電流導致的電氣串擾與電壓降失真,系統必須配置高階的「次微米矽基讀入積體電路(RIIC)」,配置邏輯要求每個微發射器像素下方,都隱藏著一個獨立且完整的微縮驅動電路,這個 RIIC 必須採用先進的深次微米(Deep Sub-micron)CMOS 製程,以確保在極小的像素面積內,仍能佈局足夠寬闊的低阻抗金屬電源線與接地網格,更關鍵的是,RIIC 內部的放大器與電流源設計,必須具備極高的電源拒斥比(PSRR),確保即使在相鄰像素瞬間汲取巨大電流時,單一像素的驅動電流依然穩如泰山,徹底消滅畫面上因電壓波動引起的鬼影與干擾雜訊。

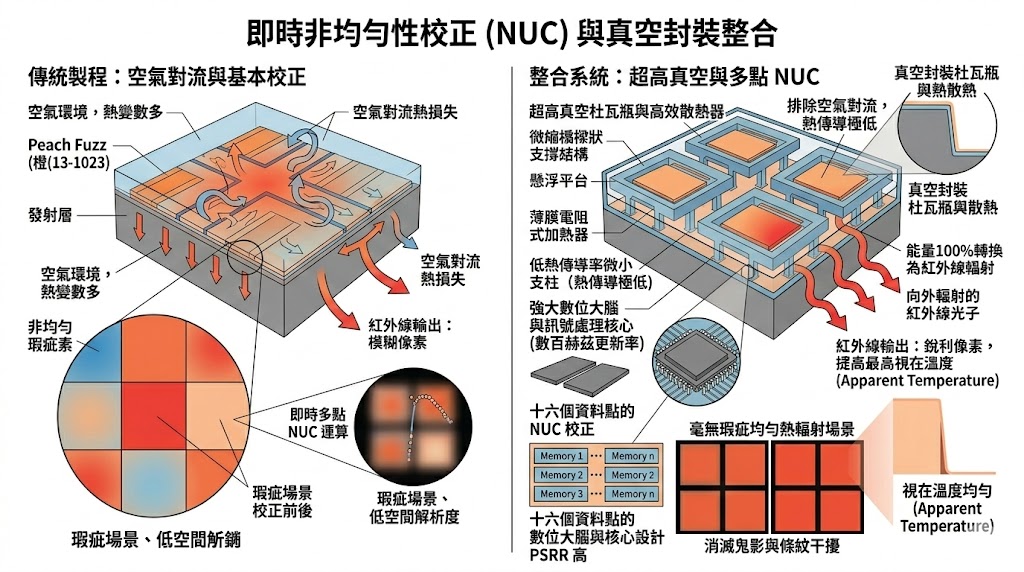

即時非均勻性校正(NUC)與真空封裝整合

再完美的陣列製程,在百萬像素的微觀尺度下依然會存在電阻值與熱傳導的微小公差,因此系統必須配置強大的「數位大腦」與極致的「物理封裝」,在硬體層面,發射器陣列必須被密封於整合了高效散熱器的超高真空杜瓦瓶(Vacuum Dewar)中,這不僅排除了空氣對流造成的散熱變數,更確保了熱環境的絕對純淨,在數位控制層面,系統必須具備高達數百赫茲更新率的訊號處理核心,能夠即時讀取高解析度的數位影像,並對每一個像素即時套用多達十六個資料點的非均勻性校正(NUC)運算,只有透過這種深度的軟硬體封裝結合,才能確保百萬個微型火爐在任何溫度下,皆能呈現出毫無瑕疵的均勻熱輻射場景。

以系統級思維突破動態投影的微觀極限

面對上述嚴苛的軍規標準、極端的熱動力學串擾,以及次微米半導體製程的物理難題,單純升級顯示卡或提高運算時脈是毫無意義的。要解決像素間的熱能洩漏、克服百萬像素的電氣干擾,以及在極限微縮下維持超高對比度,現代研發實驗室需要的是經過精密微電子設計與光機電深度融合的系統級架構。

奧創系統深知高階飛彈尋標器與先進熱像儀硬體迴路(HWIL)測試的痛點,我們提供「從微觀熱發射、精準波形控制到自動化數據校準的一站式方案 (Turnkey Solution)」,針對實驗室最關鍵的動態紅外線模擬需求,我們推薦 SBIR MIRAGE™ 系列動態紅外線場景投影系統(包含 Mirage-H 與 Mirage-XL 型號),協助客戶完美跨越微發射器陣列的物理極限。

專有單元像素設計:徹底抑制熱串擾與電氣串擾

針對摧毀影像解析度與 MTF 的串擾難題,我們推薦 SBIR MIRAGE™ 系列 搭載了業界最先進的微發射器陣列技術(Advanced Micro-Emitter Array Technology),其核心在於採用了 專有的單元像素設計 (Proprietary Unit Cell Design),這些微型陣列並非單純的加熱板,而是建構於先進 次微米矽基讀入積體電路 (RIIC) 之上,具備熱隔離機械結構的薄膜電阻加熱器,這種精密的立體懸浮結構,將每一個微小的 48 微米像素與基板及相鄰像素進行了極致的物理隔離,這項技術不僅確保了熱能的高效輻射(使最高模擬溫度可達 675K),更將熱串擾與電氣串擾降至絕對最低,這意味著在模擬飛彈鎖定或誘餌散開的瞬間,高溫目標與冷背景之間能維持如剃刀般銳利的邊緣對比,完美協助客戶驗證追蹤演算法的空間解析極限。


MIRAGE™ 系列是 SBIR 開發的整合式紅外線場景投影解決方案,採用電阻式發射器陣列技術,產生高清晰度動態紅外線場景,適用於飛彈尋標器、FLIR 和反制系統的硬體迴路測試,提供多種解析度和溫度範圍型號。

高傳真度解析度與無延遲動態表現

為了涵蓋不同視場角與精密度的測試需求,SBIR 提供多種陣列解析度配置,對於標準戰術應用,Mirage-H 提供 512 x 512 或 800 x 800 的陣列選擇;而對於需要廣角或極致細節的先進載荷測試,Mirage-XL 則提供高達 1024 x 1024 像素 的頂級解析度,更重要的是為了突破陣列升降溫的熱遲滯物理限制,MIRAGE™ 系統可選配 場景加速器 (Scene Accelerator) 升級,此技術透過在溫度轉換的第一幀瞬間注入超額驅動電流,強行將像素上升時間(10-90%)極度壓縮至 小於 5.0 毫秒,這徹底消滅了高速移動目標的「熱拖影(Thermal Smearing)」現象,確保在最高 200 Hz 的高幀率下,為待測物提供零延遲的極致灰階(14-bit)動態場景。


Mirage-H 為整合式紅外線場景投影器,運用電阻式發射器陣列產生高解析度 (512x512 或 800x800) 動態紅外線場景;支援 DVI/類比輸入、12-14 位元灰階、高達 200Hz 幀率;適用於飛彈尋標器硬體迴路測試、FLIR 測試與追蹤系統模擬。


Mirage-XL 為全功能紅外線場景投影系統,採用 1024x1024 電阻式發射陣列技術,產生高解析動態紅外線場景;整合訊號處理、冷卻與 NUC 校準;支援 DVI/類比輸入,提供 12-14 位元灰階解析度,適用於硬體迴路、FLIR 測試與追蹤系統模擬。

高度整合的數位發射器引擎與自動化生態系

奧創系統提供的絕非單一晶片,而是一套完整的統包生態系,MIRAGE™數位發射器引擎 (DEE) 採用了極度小型、輕量且堅固的設計,將真空杜瓦瓶、散熱器與光纖接收器完美整合,使其成為目前市面上最適合安裝於 多軸飛行運動模擬器 (FMS) 上的設備,此外系統配備強大的命令與控制電子設備 (C&CE),能以高達 16 個資料點即時執行 全自動化非均勻性校正 (NUC),確保百萬像素的絕對平坦度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同,如需深入規劃與系統或軟硬體選配搭配建議,請聯繫「奧創團隊」,我們擁有豐富的系統整合經驗,隨時準備為您提供最專業的配置建議與技術支援。

歡迎探索更多關於 MIRAGE-HMIRAGE-XL 動態場景投影器以及各類型高階紅外線自動化測試設備的詳細產品資訊。
