拒絕實測風險：如何利用硬體迴路 (HWIL) 測試驗證無人機紅外線尋標器？

在無人機與先進飛彈尋標器的開發週期中，長波紅外線 (LWIR) 影像系統的演算法驗證面臨著極高的物理與環境限制，傳統的實機飛行或實彈測試 (Live-fire/Flight testing) 不僅耗資巨大、具備潛在的災難性風險，且大氣條件與目標熱特性的不可控性，使得測試數據極難進行基準化 (Benchmarking) 與重複驗證。

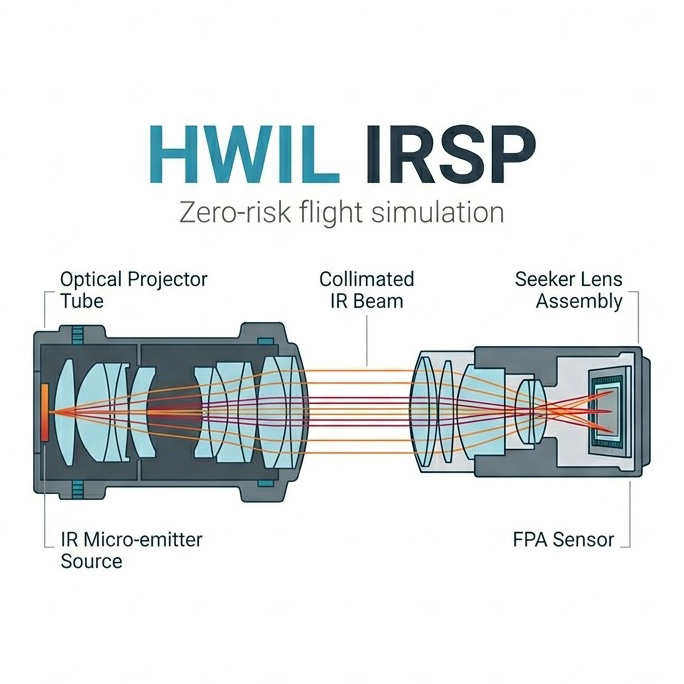

為了解決此一瓶頸，將硬體迴路 (Hardware-in-the-Loop, HWIL) 測試架構導入實驗室，已成為次世代尋標器驗證的標準程序，在典型的 HWIL 閉迴圈架構中，場景生成電腦 (Scene-generation computer) 會渲染出數位戰場紅外線影像，傳輸至紅外線場景投影儀 (IRSP)，IRSP 裝載於多軸飛行姿態模擬轉台 (Flight motion table) 的外臂上，將即時合成的動態紅外線影像投射給位於轉台中心的待測物 (UUT)，UUT 的追蹤數據與導引指令隨後回傳至模擬處理器，即時更新 UUT 的視線 (LOS) 與場景視角。這種架構能在零損耗風險的前提下，提供高保真度的尋標演算法極限壓力測試。

然而，隨著現代 IRFPA (紅外線焦平面陣列) 具備更高的幀率 (>240 Hz)、更大的陣列格式 (>1024x1024) 與更小的像素間距 (≤ 25 µm)，IRSP 在 HWIL 系統中面臨的物理限制也愈發嚴苛。

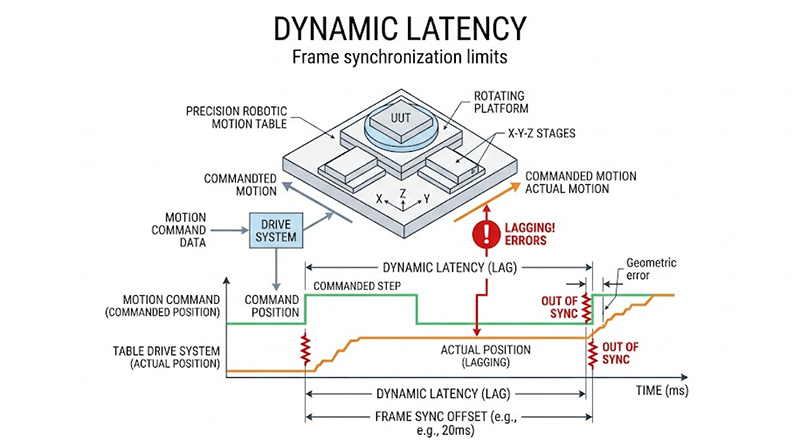

閉迴圈動態延遲與幀同步的物理極限

在高速交戰或高機動無人機模擬中，場景的更新必須與 UUT 的姿態變化完美同步，現代 IRSP 系統的輻射升降時間 (Rise/fall time) 必須嚴格控制在 5 毫秒以內，若投影陣列的熱慣性過大或電子處理存在延遲，UUT 將會觀測到嚴重的熱拖影 (Thermal smearing) 或空間-時間採樣偽影 (Spatial-temporal sampling artifacts)，這種微秒級的延遲誤差，在閉迴圈系統中會被放大，導致尋標器演算法產生錯誤的導航修正指令，使得測試數據失效。

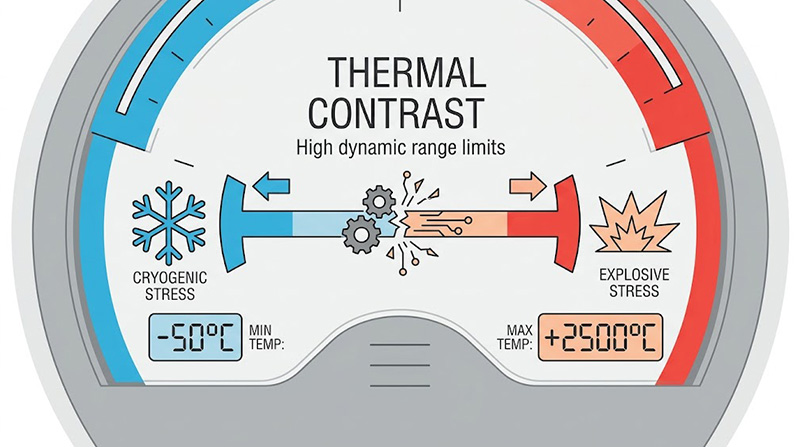

極端熱對比下的輻射動態範圍壓縮

真實戰場的 LWIR 場景通常包含低溫的深空/地表背景 (約 250K-300K) 以及極高溫的動態目標 (如引擎尾焰或爆炸，上看 1500K 以上)，在實驗室中，要單一投影陣列同時精準模擬微小溫差的冷背景與極高溫度的突發熱源，會對 IRSP 的驅動位元深度 (Bit depth) 造成極大挑戰，若系統無法在廣闊的動態範圍內維持微克耳文 (mK) 級的熱解析度，UUT 的自動增益控制 (AGC) 與非均勻性補償演算法將無法在實驗室中得到正確的激發與驗證。

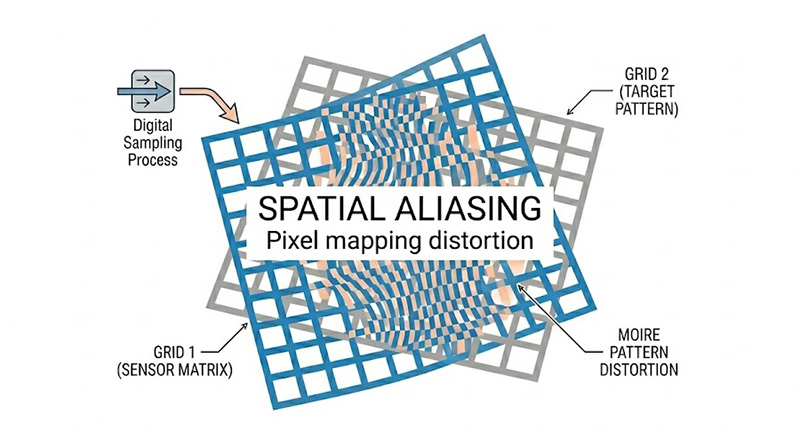

空間採樣頻率不匹配導致的交疊失真

當 IRSP 的投影像素網格與 UUT 的感測像素網格未能達到完美的光學對位時，會產生莫耳紋與空間交疊失真，實務上為最小化此類空間採樣偽影，通常需要透過客製化的準直光學系統 (Collimating optics)，將多個投影像素光學映射 (Optically mapped) 至單一 UUT 像素上；然而這要求 IRSP 具備超大陣列格式 (如 2048x2048) 以及無像差的光學設計，大幅增加了光學元件對位與次像素空間映射的技術門檻。

面對上述嚴苛的 HWIL 測試挑戰，奧創系統推薦採用基於先進電阻式陣列與專用光學引擎的整合型 IRSP 測試架構，我們深知，建立一套能精準騙過次世代 LWIR 尋標器的 HWIL 系統，絕非單純拼湊零組件的硬體搬運 (Box Moving) 模式所能達成，我們提供的是從場景運算交握、光學準直設計到系統底層除錯的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

突破動態延遲與幀同步極限：MIRAGE-XL / UHT 投影系統與 C&CE 控制架構

針對高機動目標造成的閉迴圈動態延遲，我們推薦導入 MIRAGE-XL (1024x1024) 或次世代 UHT (Ultra High Temperature) 紅外線場景投影系統，此架構搭載專屬的 C&CE (指揮與控制電子設備)，其底層內建的先進超驅動 (Overdrive) 演算法能預先補償初始驅動幀的能量，有效將像素的輻射升降時間 (Rise/fall time) 壓縮至 2.5 毫秒內，這使得系統能在 Window 模式下完美穩健地應對高達 400Hz 的高速幀率要求，大幅降低熱拖影風險，協助客戶符合最嚴格的閉迴圈延遲規範。

Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

解決空間交疊失真：STC 系列準直儀與客製化光學模組

在空間交疊失真的處理上，單一標準鏡頭往往無法滿足不同尋標器的光學映射需求。為此，我們推薦配置 SBIR STC 系列高精度反射式準直儀 (例如 STC-840Z 或 STC-1260Z)，針對特殊的測試應用，我們可進一步提供可客製化焦距與視角 (FOV) 的模組化或連續變焦 (Zoom) 準直光學系統，透過精密的焦距匹配，確保 IRSP 的投影像素能以最佳的空間採樣頻率精準映射至 UUT 上，極小化莫耳紋干擾，提升測試效率與合成影像的光學保真度。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
