無人機熱像儀高通量產線：自動化 NUC 測試之空間限制與硬體解耦架構

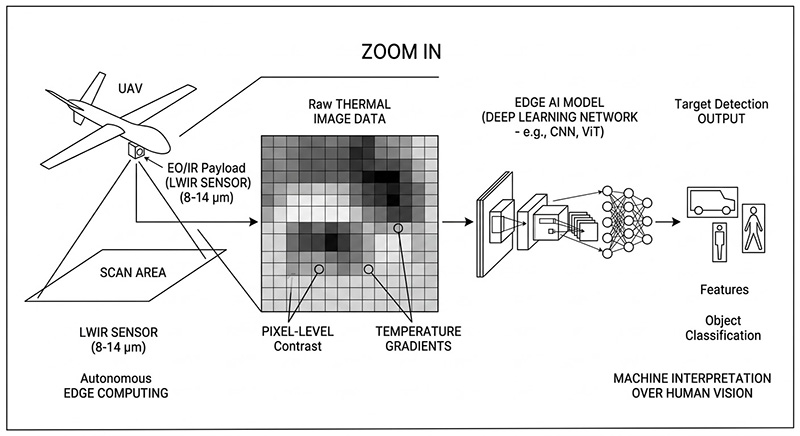

進入 2026 年，無人載具 (UAV) 在非對稱作戰與高階商業巡檢的應用，已全面邁入「全自主邊緣運算 (Autonomous Edge Computing)」的新紀元，這意味著無人機光電酬載 (EO/IR Payload) 所擷取的熱影像，其主要受眾已不再是人類操作員的肉眼，而是極度依賴像素級絕對溫差對比的深度學習演算法 (如卷積神經網路 CNN 或最新的視覺變換器 Vision Transformers)，在長波紅外線 (LWIR, 8-14 μm) 頻段中，受限於無人機對尺寸、重量與功耗 (SWaP) 的極端苛求，非冷卻式微測輻射熱計 (Uncooled Microbolometer) 焦平面陣列 (FPA) 成為無可取代的感測器核心。

然而，從半導體熱物理學的角度來看，微測輻射熱計陣列中高達數百萬個微型熱敏電阻，其幾何尺寸、熱傳導率與紅外線吸收率，皆存在著微觀的半導體製程變異 (Process Variations)，當感測器接收到絕對均勻的紅外線輻射時，這些物理變異會導致各個像素產生不一致的電壓響應，進而在最終影像上疊加出一層高頻的「空間固定模式雜訊 (Fixed Pattern Noise, FPN)」，對於人類視覺而言，輕微的 FPN 可能僅是畫面上的細小條紋；但對於依賴梯度運算進行邊緣提取的 AI 機器視覺而言，這些 FPN 會被嚴重誤判為實際存在的幾何特徵，導致目標追蹤演算法瞬間脫鎖或產生致命的誤判。

為徹底抹平這種半導體層級的物理差異，測試工程師必須在熱像儀模組出廠前，執行極度嚴謹的「非均勻性校正 (Non-Uniformity Correction, NUC)」，此過程要求在泛光模式 (Flood Mode) 下，將一個面積足以覆蓋超廣視場角 (WFOV)、且表面溫度絕對均勻 (熱梯度小於數十毫開爾文) 的熱輻射基準緊貼感測器，系統必須在多個不同的精確溫度設定點下，擷取原始的類比數位轉換 (ADC) 數據，並演算出每一顆像素專屬的增益 (Gain) 與偏移 (Offset) 補償矩陣，最終燒錄至感測器的非揮發性記憶體中。

隨著全球對無人機熱像模組的需求呈指數級爆發，光電代工廠的測試環境正經歷一場從「實驗室級單體特性化 (Lab-scale Characterization)」向「全自動化高通量量產線 (High-Volume Manufacturing, HVM)」的劇烈轉型，產線對 NUC 校準的熱物理精度要求依然維持在國家計量標準 (如 NIST) 的可追溯等級，但同時必須滿足極為嚴苛的生產節拍 (Takt Time)。將這種極端精密的熱動力學量測，強行擠入分秒必爭、空間極度壓縮的自動化測試設備 (ATE) 機台中，工程師在實務架構上面臨著三大難題：

ATE 機台內部的三維空間冗餘與 EMI 佈線災難

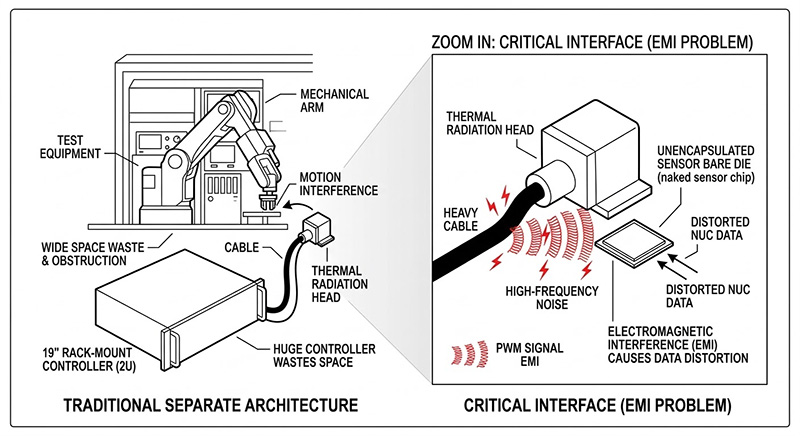

在現代自動化封測機台中，機械手臂、取放機構與光學檢測探頭佔據了絕大部分的三維物理空間，傳統的高精度熱輻射源通常採用「輻射頭」與「19 吋 2U 機架式控制器」分離的雙體架構。若一條產線上佈建了多個 NUC 溫度測試站，配置多台體積龐大的獨立控制器將造成極度嚴重的空間浪費；此外，分離式架構需要透過粗重的專用類比或數位電纜將控制器與輻射頭連接，在緊湊的機台內部，這些多餘的纜線不僅干擾了機械手臂的運動軌跡，其傳輸的溫控脈衝寬度調變 (PWM) 訊號更極易對鄰近的未封裝感測器裸晶產生電磁干擾 (EMI)，導致擷取到的 NUC 數據混入高頻電氣雜訊。

產線斷電重啟的時域遲滯與人為輸入變數

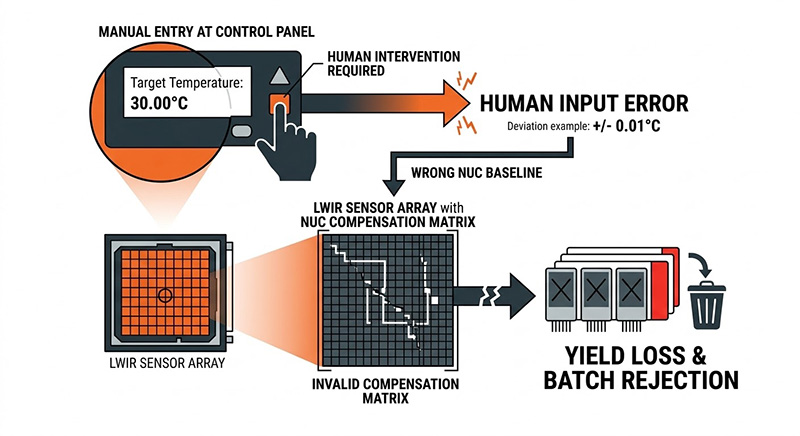

高通量產線經常面臨換線、設備保養或每日例行的斷電重啟，若測試節點缺乏硬體底層的狀態記憶機制，操作人員在每次機台開機後，都必須透過工業電腦或控制器面板重新輸入 NUC 所需的目標溫度（例如攝氏三十度），這種依賴「人為反覆介入」的流程不僅耗費產線啟動時間，更引入了良率管理中最忌諱的「人為輸入誤差」，若操作員誤將溫度設定偏差了百分之一度，整批次出廠的 LWIR 模組的補償矩陣將建立在錯誤的熱力學基準上，導致嚴重的批次性報廢與退貨成本。

軟體交握延遲與自動化閉迴路的觸發衝突

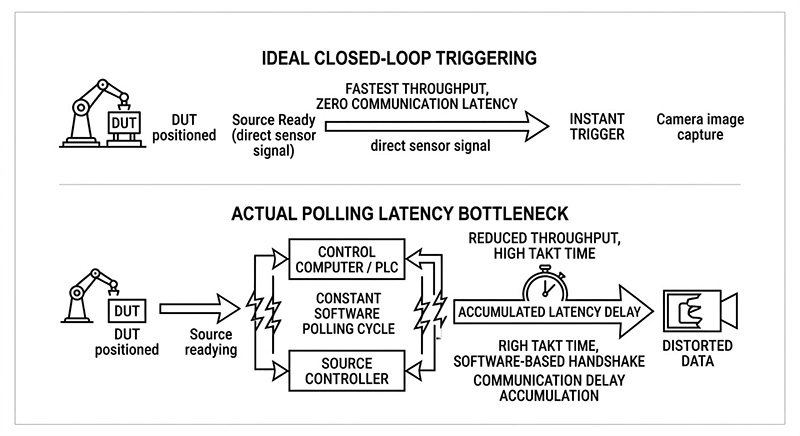

在高速運轉的 ATE 中，機械手臂將待測物定位至熱輻射源前方後，系統必須確認輻射源已達到絕對的熱平衡，才能觸發相機進行影像擷取；傳統架構下，機台的 PLC 或主控電腦必須不斷透過通訊埠（如 RS-232 或乙太網路）向輻射源控制器輪詢 (Polling) 溫度狀態，這種軟體層面的資料交握存在通訊延遲，且增加了產線控制程式的複雜度，對於僅需要執行單一固定溫度的 NUC 站點而言，過度依賴複雜的軟體通訊來確認熱物理狀態，反而降低了整體測試節拍 (Takt Time) 的流暢度。

面對上述嚴苛的產線自動化測試挑戰，奧創系統推薦導入 SBIR 專為非均勻性校正與紅外線感測器大批量校準所設計的 MB 系列黑體，我們深知產線建置並非單純的設備採購（Box Moving），而是必須提供從自動化機構相容到資料擷取驗證的一站式方案 (Turnkey Solution)。

SBIR MB 系列黑體提供 0°C 至 90°C 溫度範圍，具備 NIST 可追溯校準、高發射率 (>0.97 / >0.95) 與優異穩定性 (+/- 0.10°C)。專為 NUC 與 IR 感測器校準設計，無需外接控制器，操作簡便。

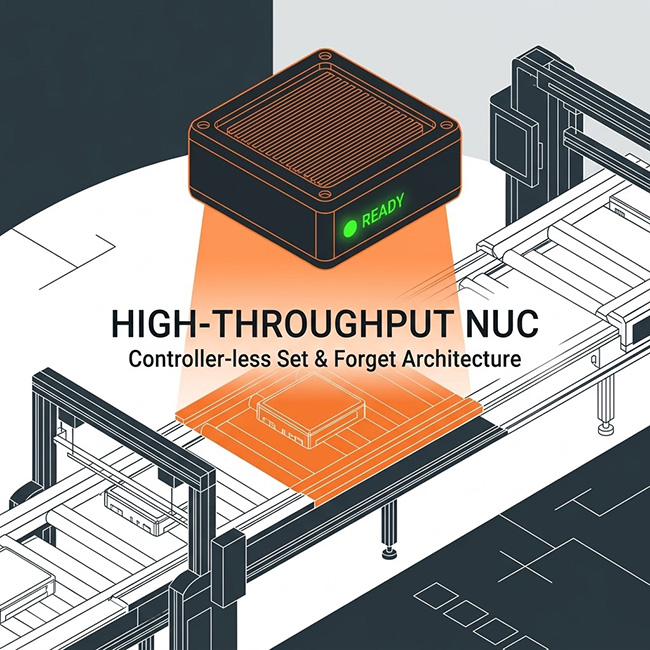

為了解決 ATE 機台的空間限制與佈線干擾，MB 系列在工程架構上採用了無獨立控制器的整合式設計，徹底消除了外部控制器的體積與纜線需求，大幅節省了產線空間與建置成本。針對人為設定變數與重啟遲滯，該系統導入了突破性的「設定後無需理會 (Set and Forget)」機制，在產線初期建置時，工程師僅需將 0°C 至 90°C 之間的目標溫度寫入系統的非揮發性記憶體中；在後續的日常生產中，設備一旦通電即可自動驅動至目標溫度，完全切斷了人為介入的風險。

此圖展示了使用 SBIR INFINITY EX 系列（在此情境下相當於 MB 系列的功能應用）作為泛光光源，進行非均勻性校正（Non-Uniformity Correction, NUC）的典型測試配置

在光學基準上，MB 系列具備 NIST 可追溯的校準精度，並透過特殊表面處理維持光譜平坦特性，其在長波紅外線 (8µm 至 14µm) 波段的發射率大於 0.950，穩定性達 +/- 0.10ºC，協助客戶符合嚴格的模組出廠規範；更關鍵的是，為加速自動化閉迴路，系統本體後方配備了硬體級的綠色「就緒」指示燈。產線的自動化光學檢測系統 (AOI) 可直接透過視覺辨識該燈號，瞬間觸發 NUC 資料擷取，免除了繁瑣的軟體通訊交握，極大化提升測試效率。

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援，協助您找到最適合您實驗室的完美解答。
