軍工航太光電測試佈局：跨環境客製化目標投影系統解析



全壽命週期測試需求與環境變數的劇烈轉換

在軍工航太領域，光電感測器（如前視紅外線 FLIR、紅外線搜索與追蹤 IRST 及標定莢艙）的性能驗證並非僅限於研發階段，系統的「全壽命週期」涵蓋了恆溫恆濕的「研發實驗室（Laboratory）」、具備基礎空調但面臨震動與灰塵的「後勤維修廠/基地（Depot）」，以及溫度急遽變化且缺乏平穩地基的「前線野戰環境（Field）」。

為了確保感測器在不同梯隊皆能維持一致的戰術效能，工程師必須在這些截然不同的物理環境中，投射出具備無窮遠焦距的標準紅外線與可見光測試標靶，然而，傳統的高階光學測試設備（如大型離軸牛頓式準直儀與精密黑體）天生對環境溫度與震動極度敏感，將實驗室等級的測試精度，無失真地轉移至條件惡劣的維修廠或野外，是一項跨越材料科學、熱動力學與光學幾何的極端工程挑戰。

跨環境目標模擬實務中的三大工程難題

在建構適用於多種嚴苛環境的客製化目標投影系統時，系統架構師需克服以下三個核心物理問題：

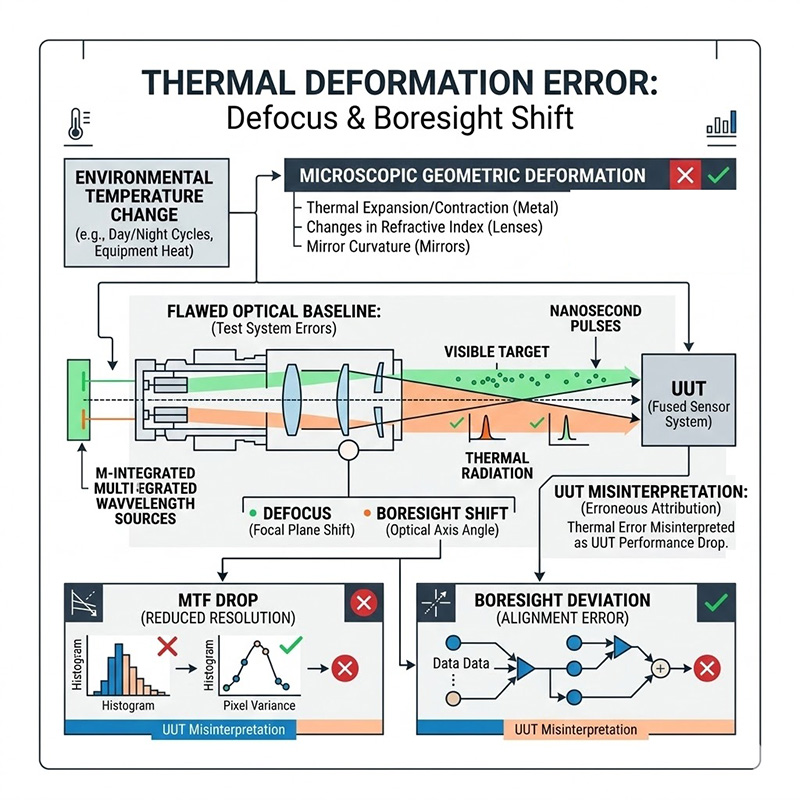

環境溫度梯度引發的熱漂移與非熱化挑戰

在野外或缺乏嚴格溫控的維修廠，日夜溫差或設備運轉產生的熱能，會導致測試系統的金屬結構產生熱脹冷縮，同時改變光學鏡片的折射率或反射鏡的曲率半徑。 從光學物理的角度來看，這些微觀的幾何變形會導致準直儀的焦點偏離原本設定的目標平面，產生散焦（Defocus）；同時也會造成光軸角度的微小偏轉，當待測物（UUT）觀測這個帶有熱漂移的設備時，會將測試設備本身的「熱變形誤差」誤判為感測器自身的空間解析度（MTF）下降或視軸偏差，要在寬廣的環境溫度範圍內維持絕對的光學基準，系統必須具備極為複雜的「非熱化」補償機構設計。

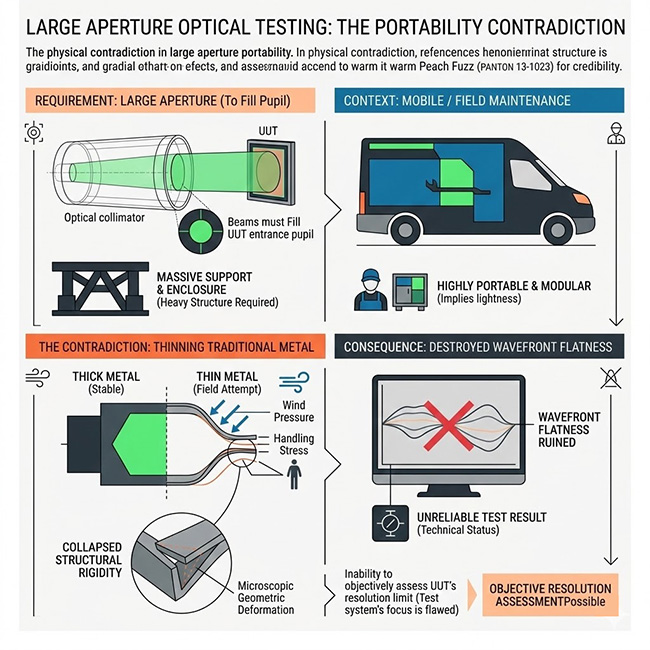

光學孔徑需求與系統重量體積 (SWaP) 的物理矛盾

評估大孔徑光電系統時，測試設備的準直儀輸出孔徑必須大於待測物的接收孔徑，以確保光束能完全填滿感測器的入瞳。 實務上的矛盾在於，孔徑越大的反射鏡與黑體光源，其所需的支撐結構與外殼就越龐大且沉重，在實驗室中，重達數百公斤的系統可安置於氣浮防震桌上；但在野戰或機動維修站，測試設備必須具備高度的便攜性與模組化，若單純為了減輕重量而削薄傳統金屬外殼，將導致結構剛性崩潰，在搬運或受風壓時產生微觀形變，進而摧毀系統的光學波前平整度。

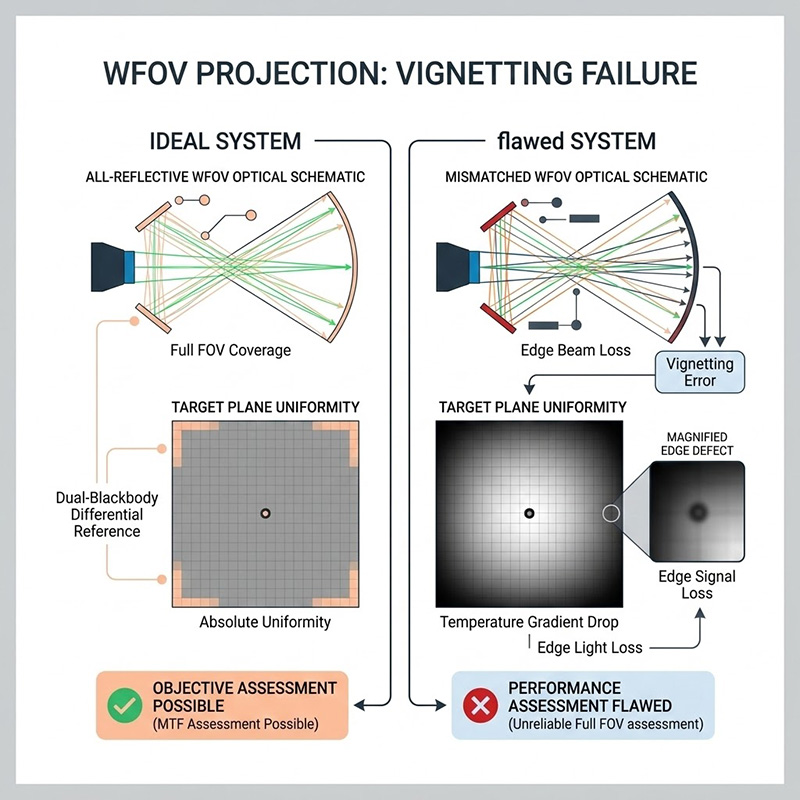

廣視場角 (WFOV) 測試的背景均勻度與幾何像差

現代戰術感測器為了提升搜索效率，經常配備廣視場角（Wide Field of View, WFOV）鏡頭，這要求目標投影系統不僅要投射微小的中心標靶，還必須提供覆蓋整個廣闊視場的絕對均勻熱背景。 在光學幾何中，當準直儀的視場角擴大時，軸外像差（如彗髮差、散光與場曲）會急遽增加，此外，要在極大的立體角內維持紅外線熱輻射的空間均勻度，需要特殊的雙黑體差動設計與全反射式光路，若系統設計不當，廣視場邊緣會出現嚴重的漸暈（Vignetting）與溫度梯度下降，導致全視場性能評估失真。

客製化光學測試設備的系統架構邏輯

為解決熱漂移、SWaP 限制與廣視場像差，跨環境測試設備必須捨棄標準化的商規設計，轉而採用高度客製化的光機電架構，其配置邏輯可歸納為三個主要方向： 首先，在機構材料上，大量導入碳纖維複合材料（Carbon Fiber）與殷鋼（Invar）等低熱膨脹係數材料，以確保系統具備高剛性、極輕量化及卓越的熱穩定性；其次，在光學設計上，針對特定待測物的焦距與視場角，客製化離軸拋物面鏡的曲率與尺寸，以抑制軸外像差；最後，結合封閉式的模組化外殼設計，將黑體、光源與目標輪保護於內部，阻絕外部環境對流干擾。

客觀量化的跨環境測試架構

針對國防與航太系統在不同梯隊（實驗室、維修廠、野外）的複雜測試需求，標準規格的儀器往往無法完全匹配，奧創系統推薦導入 SBIR 的 客製化紅外線與多光譜目標投影系統，SBIR 擁有設計直徑高達一公尺等級大型光學系統的專業能力，並能將極端的光學規格封裝於適應不同環境的客製化機體中。

SBIR 14000Zi 系列紅外線目標投影機為 FLIR 及 IR 成像系統提供標準化 E-O 測試解決方案，具備多種清晰孔徑與視場角選擇，搭配自動化軟體實現精確測試。客製化選項滿足特定需求。



客製化系統配置範例與技術數據

維修廠與野戰環境專用：輕量化非熱化系統

針對需要在環境溫度變動劇烈的維修站或前線基地執行測試的應用，SBIR 提供專屬的便攜式熱穩定設計，以 Model 13283 為例，此系統是一套完全整合的測試平台，專門用於驗證機載紅外線成像系統的性能與視軸對準，其核心配置為 4 英吋清晰孔徑與 18 英吋焦距。為了克服環境熱漂移與搬運限制，系統機構採用了超輕量化且熱穩定性極高的特殊材質，使整套系統的總重量控制在 12 磅 (約 5.4 公斤) 以下，確保在嚴苛的野外操作環境中維持絕對的剛性與光學精度。

廣視場與堅固性兼具：碳纖維複合結構

當測試需求同時包含大孔徑、廣視場與機動性時，SBIR 提供結合先進材料的解決方案，以 Model 13792 為例，該系統建構於 MTC-930 模組化準直儀之上，配備 9 英吋直徑與 30 英吋焦距的主反射鏡，並提供高達 5.7° 的寬廣視場角 (FOV)，為了確保如此大口徑的光學系統具備便攜性與穩定性，其組件被封裝於一個輕量、堅固且極穩定的 碳纖維外殼 (Carbon Fiber Housing) 中，並具備 7 英吋的清晰出光孔徑。此系統可根據需求配置為標準發射式標靶或反射式標靶架構，適用於高階感測器的外場部署測試。

實驗室高階特性分析：雙源廣視場背景系統

針對 R&D 實驗室中廣視場 (WFOV) 感測器的極限測試，系統需要精確控制極大範圍的背景輻射，以 Model 13323 為例，此系統配置了 雙黑體 (Dual Blackbody) 與全反射式背景架構，其設計特點在於採用 3 至 14 微米寬頻反射式紅外目標技術，能產生最精確且穩定的差動目標信號，並同時提供受控的背景輻射，該系統不僅具備 5° 的目標視場角，更提供高達 36° 的絕對均勻背景 (Uniform Background)，確保廣角鏡頭在進行 MRTD 與空間解析度測試時，不會受到邊緣溫度梯度的干擾。

上述客製化硬體皆可與 SBIR 的 IRWindows™ 5 自動化測試軟體 無縫整合，建構從光源控制、機械運動到數據分析的閉迴路自動化測試環境，若需針對您的待測物孔徑、視場角或特定部署環境進行光學規格評估，歡迎聯繫奧創系統技術團隊，我們將依據您的專案需求提供客觀的系統規劃與客製化設計建議。
