突破超大尺度 6-DOF 測試極限：巨觀線性與微觀六軸運動平台 (Hexapod) 複合運動系統的空間幾何與控制解析

在前沿科學與航太製造領域中，我們正面臨著一個前所未有的「尺度衝突」挑戰，無論是次世代太空望遠鏡的大型反射鏡片拼接、超大型晶圓的先進度量衡（Advanced Metrology），還是重型航太零組件的六自由度（6-DOF）空間姿態模擬，這些應用都要求系統必須同時具備兩種互相矛盾的物理特性：「超過一公尺的長距離大行程移動」以及「奈米至微米級的多維度姿態微調」。

長期專注於高階空間幾何控制與客製化測試設備，當我們檢視這些大型設施的建置需求時，會發現傳統的運動架構正陷入兩難：線性龍門滑台可以提供長行程，但在高負載下缺乏多自由度的靈活姿態調整能力；而六軸平行運動平台（Hexapod）雖然能提供極高剛性與完美的 6-DOF 微調，但其物理行程往往被侷限在幾十毫米之內；本文將從空間幾何學的阿貝誤差放大效應、宏觀與微觀（Macro-Micro）複合運動學的時域同步邏輯出發，深度剖析現代測試工程師在建構「超大尺度 6-DOF 系統」時所遭遇的三大核心技術難題。

國際航太與度量衡規範：大尺度空間中對「虛擬旋轉中心」的極限要求

在探討具體的複合機構痛點之前，我們必須先理解指導這些巨型精密儀器的最高準則，以最新修訂的國際航太測試標準，以及國家級度量衡實驗室針對大型自由曲面量測的規範為例，對於「延伸工作偏移（Extended Working Offsets）」下的空間定位純粹度提出了極為嚴苛的限制。

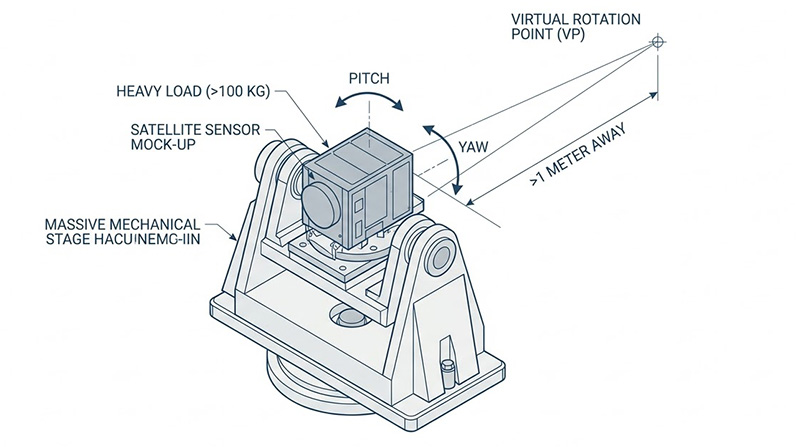

在許多大型光學或航太感測器的硬體迴路（HWIL）測試中，測試設備必須夾持著重達上百公斤的待測物，並要求待測物精準地繞著空間中某個特定的「焦點」進行俯仰（Pitch）與偏擺（Yaw）旋轉，這個焦點往往不在機台的物理結構內，而是位於距離機台超過一公尺（> 1 meter）的遙遠虛擬座標上。

法規要求當機台在這個大於一公尺的延伸偏移點上進行空間姿態旋轉時，其產生的空間寄生線性位移（Parasitic Shift）必須控制在微米（Micron）等級以內，這種「長力臂」、「高負載」與「微米級空間幾何約束」的複合極限要求，直接宣判了傳統試圖用巨大齒輪轉盤或單純疊加滑台的設計思維的死刑。

三大複合運動控制難題

在上述嚴苛的物理限制與法規框架下，研發工程師在試圖結合線性滑台與六軸平台時，無可避免地會面臨三道極難跨越的技術高牆。

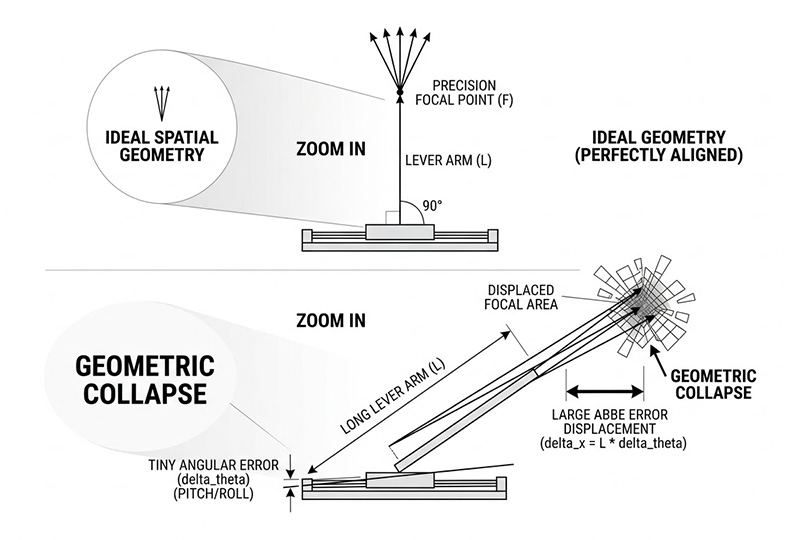

長力臂下的阿貝誤差（Abbe Error）與空間幾何崩塌

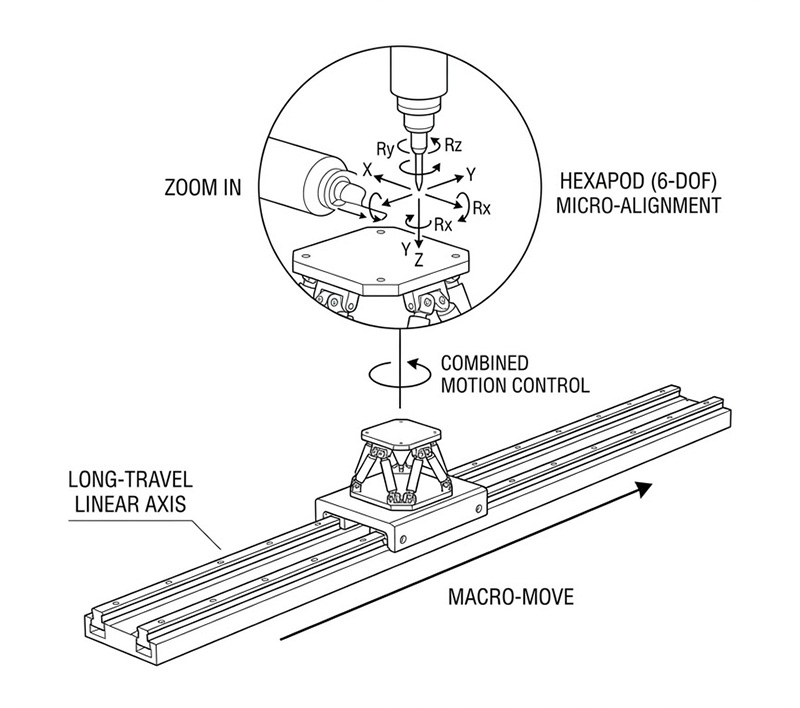

當工程師試圖將一個高精度的六軸運動平台 (Hexapod) 安裝在長行程的線性滑台上，以彌補六軸運動平台 (Hexapod) 行程不足的缺陷時，首當其衝的物理挑戰是「阿貝誤差的巨大力臂放大」。

如前所述，高階測試往往需要在距離平台超過一公尺的地方建立虛擬旋轉中心（Virtual Pivot Point），在如此巨大的工作偏移（Extended Offsets）下，底層線性滑台的導軌上哪怕只有幾個角秒（Arc-seconds）的微小俯仰（Pitch）或滾轉（Roll）變形，經過一公尺的力臂線性放大後，在目標焦點上將會產生高達數十微米的絕對空間座標偏移；如果線性滑台的剛性不足，或是未能與上方的六軸運動平台 (Hexapod) 進行系統級的正交性（Orthogonality）精密校正，這兩個疊加系統的誤差將會徹底摧毀微米級的定位目標，導致量測數據或光學對位完全失真。

高負載下的非線性動態干擾與剛性流失

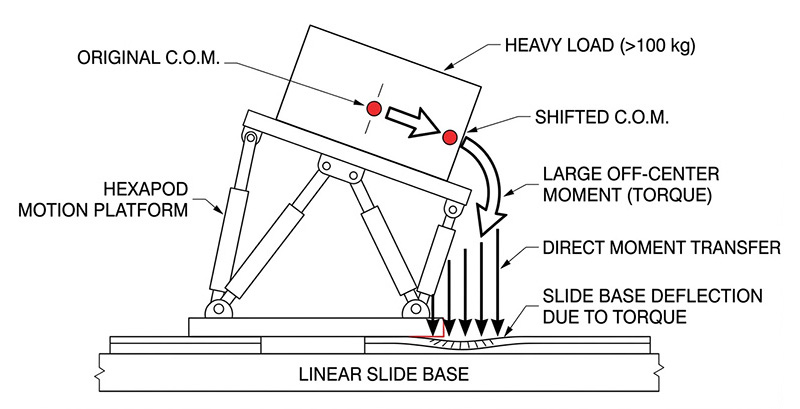

第二個難題發生在動力學與負載極限上，大型航太零件或度量衡儀器的重量極大，系統的負載能力往往必須超過 100 公斤（> 100 kg）；當六軸運動平台 (Hexapod) 承載著 100 公斤的重物並進行大角度的傾斜時，整個系統的重心（Center of Mass）會產生劇烈的空間轉移，這個龐大的偏心力矩會直接傳遞到下方的線性滑台上，如果在系統設計時，沒有針對這種動態力矩進行整體的剛性最佳化與精密軸承配置，底層的線性滑台在移動時會產生嚴重的彈性形變與震動，這種因為重心轉移導致的「結構共振」與「動態剛性流失」，會讓系統在每次移動後需要極長的整定時間（Settling Time），嚴重拖慢整體測試與度量衡掃描的產量。

巨觀與微觀（Macro-Micro）系統的逆運動學與時域同步瓶頸

最致命的挑戰在於控制學的軟體底層，在複合運動系統中，底層的線性軸負責「巨觀（Macro）」的長距離移動，而上方的六軸運動平台 (Hexapod) 則負責「微觀（Micro）」的 6-DOF 姿態微調，要讓這兩個運動學基礎完全不同的機械結構在三維空間中完美協同，需要極為龐大的即時數學運算。

在傳統架構中，線性滑台與六軸運動平台 (Hexapod) 通常由兩個獨立的控制器驅動，當上位機試圖定義一個跨越長距離且帶有複雜姿態變化的空間軌跡時，必須透過網路將座標封包分別傳遞給兩個系統，只要這兩者之間存在幾微秒的通訊延遲，巨觀滑台與微觀六軸運動平台 (Hexapod) 的合成動作就會產生相位差；此外，要處理距離大於一公尺的虛擬旋轉中心，控制器必須在微秒內完成極度複雜的空間矩陣逆運動學（Inverse Kinematics）運算，傳統外掛式的通訊架構根本無法在高速連續運動中，確保線性座標與六軸姿態矩陣的「次奈秒絕對時間同步」，最終導致空間循跡的失敗。

拼湊式巨型系統的終結

總結上述的空間幾何、力學與控制分析，我們可以得出一個嚴格的結論：在追求超過 100 公斤負載、微米級精度與超大工作偏移的先進 6-DOF 測試中，傳統依賴「自行購買線性滑台並鎖上第三方六軸平台」的拼裝式設計，已經徹底達到了物理學與運算能力的死胡同，無論後端的數據補償演算法多麼強大，都無法挽救底層因為長力臂造成的阿貝誤差放大、因為重載造成的結構變形，以及因為通訊延遲導致的空間軌跡撕裂；要突破這道超大尺度測試的高牆，唯一的解答是從一體化的機械幾何設計，到單一核心的高頻寬空間運算引擎，進行徹底的系統級典範轉移。

面對上述嚴苛的大尺度度量衡與航太測試標準，單純依賴拼湊標準模組往往難以竟全功，設備製造商若試圖自行將六軸運動平台 (Hexapod) 安裝於長行程滑台並自行撰寫巨觀與微觀的轉換矩陣，最終不可避免地將陷入無止盡的阿貝誤差對抗、重載變形除錯以及通訊時基抖動的泥沼中。

這正是奧創系統「系統整合優勢」的核心所在，憑藉深厚的客製化工程（Custom Engineered Motion Systems）底蘊，為您提供從底層極致力學結構、系統級空間校正，到頂層單一核心次奈秒同步控制的「一站式解決方案 (Turnkey Solution)」，透過導入 Aerotech 專為極端應用量身打造的 複合六軸與線性運動系統，我們能有效協助客戶克服大尺度空間的物理極限：

複合式六軸線性複合運動系統結合六軸運動控制與線性延伸，支援超過 1 公尺偏移與 100 公斤負載，實現微米級定位精度。適用於六自由度零件操作、高負載測試與先進計量等高端應用。

突破空間限制：線性與六軸運動平台 (Hexapod) 的完美幾何融合

為了解決六軸平台行程短缺的問題，Aerotech 提供了客製化複合式六軸線性複合運動系統，此客製化運動子系統完美利用了高精度的線性軸來擴展六軸運動平台 (Hexapod) 運動學定位平台的可用行程，為了對抗大於一公尺工作偏移所帶來的阿貝誤差放大效應，Aerotech 系統全面採用了最高精度的零組件，並在廠內進行了極致的機械精密對準（Mechanical Alignments），確保在龐大工作偏移下依然能實現微米級（Micron-level）的絕對空間定位能力；同時，堅固的底層力學設計與高扭矩直驅技術，賦予了系統大於 100 公斤（> 100 kg）的驚人負載能力，完美對應重型航太零組件的六自由度操控需求。

HexGen HEX150-125HL 六軸並聯機構 (Hexapod) 提供六自由度 (Six-DOF) 運動，最小增量運動達 15 nm，負重能力達 12 kg，具備高精度、高速與高效整合，適用於光學檢測、航太測試、同步輻射應用。


Aerotech HEX500-350HL Hexapod 提供六自由度高精度運動控制，適用於 X 射線繞射、傳感器測試、及高負載設備操作，支援真空環境，適用於半導體、光學及航太應用。

單一控制大腦：Automation1 與硬體級 TCP 逆運動學引擎

要讓巨觀的線性軸與微觀的六軸平台宛如一體般運作，我們推薦導入 Aerotech Automation1 智能軟體控制器，您無須再面對兩個獨立控制器的通訊夢魘，Automation1 能在單一核心內同時控制線性軸與六軸運動平台 (Hexapod) 結構；更強大的是，控制器內建了先進的工具中心點（TCP）程式設計架構，工程師只需在直覺的介面中定義遙遠的空間焦點，系統便能自動且即時地計算出複雜的矩陣逆運動學，使整個運動子系統能夠完美繞著使用者在空間中自訂的、偏移量大於一公尺（> 1 meter）的虛擬點進行純粹的旋轉樞軸（Pivoting）運動，徹底消滅寄生位移。

Automation1 iSMC 是一款以軟體為核心的智慧型運動控制器，可無縫整合精密運動與製程控制；支援多達 32 軸，具備高速龍門控制、PSO 位置同步輸出與多軸軌跡前瞻功能；透過 AeroScript 編程與彈性部署選項，為高階自動化設備提供卓越的性能與產能提升。

毫秒不差的時空同步：HyperWire 光纖匯流排與系統級驗證

要確保在複雜的 6-DOF 長距離循跡中不產生任何幾何扭曲，Aerotech 的系統皆基於專利的 HyperWire® 光纖通訊網路運作，高達 2 Gbps 的頻寬確保了底層線性軸與上方六軸運動平台 (Hexapod) 的六根支柱在時間軸上達到 1 奈秒以內的極致同步，這使得系統無論在進行先進度量衡（Advanced Metrology）的高頻掃描，或是高負載測試（High Load Testing）的大幅姿態變換時，都能展現出無與倫比的空間軌跡平順度。

Aerotech HyperWire 運動控制通訊匯流排，採用光纖技術提供 2 Gbps 傳輸效能，達到 100BASE-T 乙太網路的 20 倍，其 100 kHz 的循環時間與專利零抖動技術，可實現奈米級多軸同步與低延遲 MIMO 控制，並完全免疫 EMI 干擾。

打造頂尖的大型客製化測試環境沒有單一標準答案，實際的系統配置將因應您的測試應用、嚴苛規範、無塵室或真空場地限制及待測物特性而量身打造；如需針對您的超大尺度 6-DOF 挑戰進行深入規劃與系統選配建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與全方位技術支援，協助您找到最適合您實驗室的完美解答。
