多感測器融合的物理極限：解密光軸校準模組與 SWIR 短波紅外線攝影機之質心定位技術



進入 2026 年，光電系統（E-O Systems）的架構已從單一波段觀測，全面演進為涵蓋可見光、中波紅外線（MWIR）、長波紅外線（LWIR）以及主動雷射發射/接收的多感測器融合平台，現代戰術莢艙或高階自駕車的感測器陣列，必須在極端氣候與高速震動下，確保所有感測器的「光學視線（Line of Sight, LOS）」精準指向空間中的絕對同一座標。

這種跨光譜的空間對齊需求，促使國際標準與驗證法規經歷了前所未有的嚴格修訂，例如，針對軍用光電與雷射系統介面的 MIL-STD-1931 規範、北約 STANAG 關於目標標定精度的標準，以及 IEEE 針對車聯網感測器融合的最新 P2020 測試草案，皆對測試設備的「空間共軸對準誤差（Co-alignment Error）」提出了次像素（Sub-pixel）級別，甚至微拉弧度（micro-radian, µrad）等級的極限要求。

測試規範之所以如此嚴苛，根源於幾何光學的放大效應，假設一個雷射測距儀與紅外線熱像儀之間存在僅僅五十微拉弧度的光軸偏差，當目標位於十公里外時，雷射光斑的實際落點將偏離熱像儀十字準星整整零點五公尺，在需要精確導引極音速武器或進行遠距障礙物規避的應用中，這種偏差是致命的，因此，在實驗室的測試平台上，建立一個具備絕對物理真理的「光軸基準」，並精確量測各個波段感測器與雷射發射器相對於此基準的微小偏移，成為所有光電研發工程師無法迴避的終極挑戰。

共軸校準實務的難題

不可見光脈衝的空間捕捉與短波紅外線（SWIR）材料極限

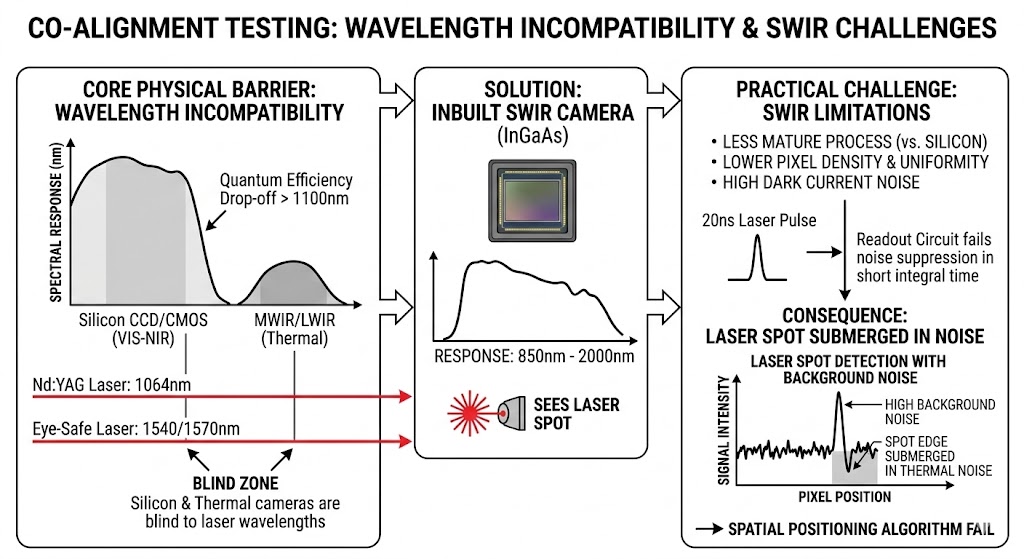

在進行雷射發射器（例如一零六四奈米的銣雅各雷射，或一五四零、一五七零奈米的人眼安全雷射）與可見光/紅外線相機的共軸測試時，工程師面臨的第一個物理屏障是「波長不相容」，標準的可見光矽基感測器（Silicon CCD/CMOS）在超過一千一百奈米後量子效率急遽下降，對人眼安全雷射完全盲目；而中長波紅外線熱像儀也無法看見這些近紅外波段的光子。

為了「看見」這些雷射光斑，測試設備必須內建短波紅外線（SWIR）攝影機（通常採用銦鎵砷 InGaAs 感測材料，光譜響應涵蓋八百五十至兩千奈米），然而，實務上的難題在於 SWIR 陣列的像素密度與均勻性往往不如成熟的矽基晶片，且存在較高的暗電流雜訊；當極短時間（例如二十奈秒）的雷射脈衝打在 SWIR 感測器上時，如果感測器的讀取電路無法在極短的積分時間內有效抑制背景雜訊，雷射光斑的邊緣將被熱雜訊淹沒，導致後續的空間定位演算法完全失效。

光斑畸變、動態範圍崩潰與次像素質心定位（Centroiding）的運算失真

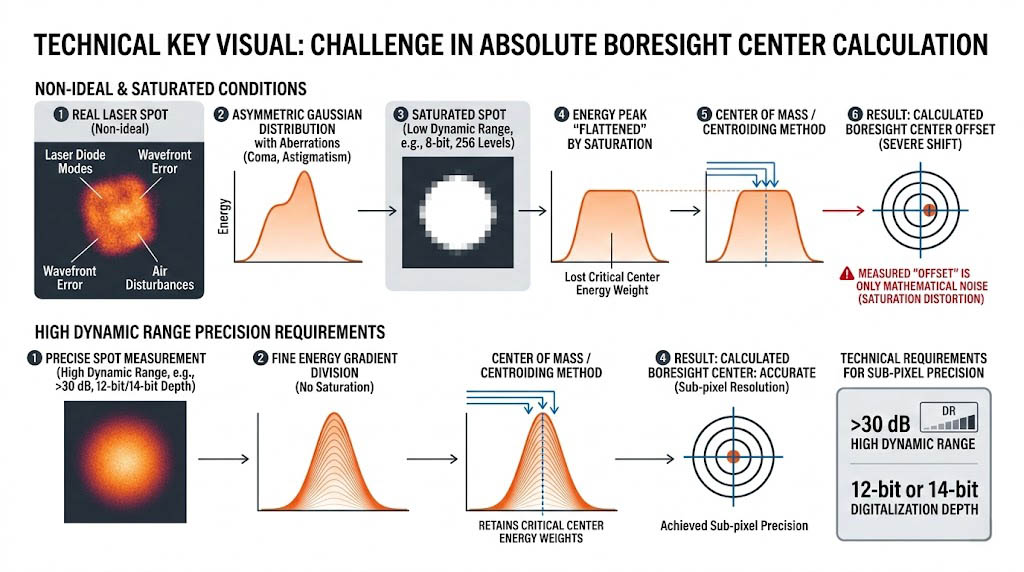

找到雷射光斑只是第一步，真正的挑戰在於計算這個光斑的「絕對幾何中心」，真實的雷射光束並非完美的幾何圓點，受到雷射二極體模態、光學鏡片波前誤差以及空氣擾動的影響，光斑的能量分佈往往呈現不對稱的高斯分佈，甚至帶有光學彗髮差與散光。

如果測試設備內建的攝影機動態範圍不足（例如只有傳統的八位元、兩百五十六階灰階），當高能量密度的雷射脈衝擊中感測器時，光斑中心的像素會瞬間達到飽和（即像素值全部頂到最高），這種飽和現象在物理上會把原本鐘形的高斯能量峰值「削平」，導致演算法在進行質量中心（Center of Mass）或質心定位（Centroiding）運算時，丟失了最關鍵的中心能量權重，使得計算出的光軸中心發生嚴重的偏移。 為了在感測器的瞬時視場角（IFOV）內實現次像素級（Sub-pixel）的極致定位解析度，測試設備必須具備超過三十分貝（30 dB）的高動態範圍，且數位化深度必須高達十二位元或十四位元，這要求測試系統能在不發生飽和的前提下，精細地切分雷射光斑的能量梯度，否則所量測出的「光軸偏移量」，將只是感測器飽和失真所產生的數學雜訊。

絕對空間基準的建立與自動準直（Autocollimation）的機械漂移

工程師在量測光軸時，必須有一個「零點」，即絕對的光學基準線，在光學平台上，這個基準線通常由一組大型反射式準直儀的光軸來定義。

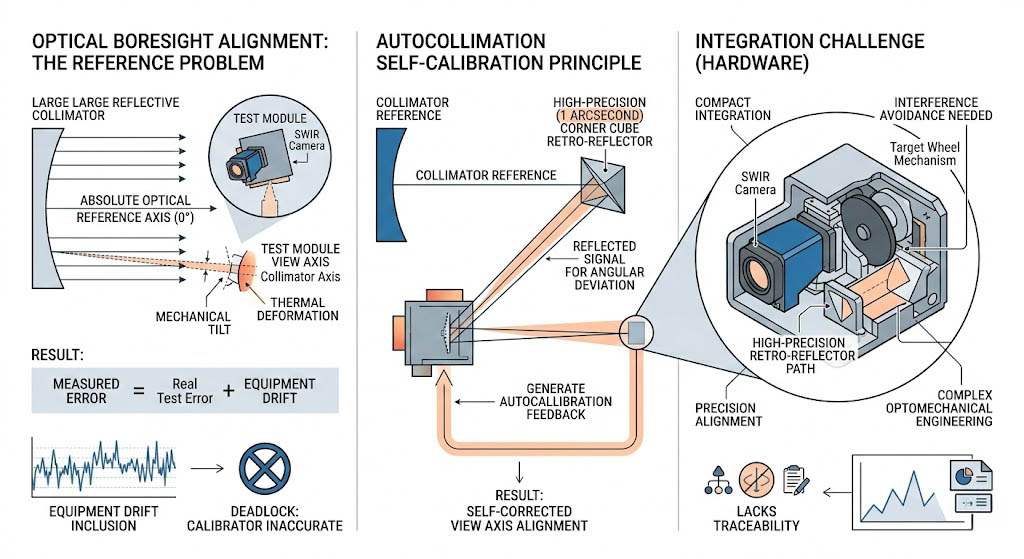

最致命的實務難題在於：如何確保內建 SWIR 攝影機的「測試模組本身」，與這組大型準直儀的光軸是百分之百完美對齊的？如果測試模組在安裝時存在微小的機械傾斜，或者隨著實驗室溫度的變化產生了熱脹冷縮的微應力變形，模組自身的視軸就會偏離準直儀的絕對基準；這時，系統量測到的任何光軸誤差，都包含了測試設備自身的機械漂移，導致「校準工具本身不準確」的邏輯死結； 為了解決這個問題，純粹依賴機械加工精度是無效的，系統必須導入「自動準直（Autocollimation）」的光學反饋機制，這需要在光路中配置極高精度（例如一角秒級別）的逆向反射器（Retro-reflector）；然而，要將這種極端精密的逆向反射光路與 SWIR 攝影機、標靶輪機構完美整合在一個狹小的模組中，且保證在各種複雜測試腳本中不產生光路干涉，是一項極其艱鉅的光機電工程挑戰，缺乏這種自我校正機制的測試設備，將無法建立具備國際追溯公信力的光軸測試報告。

面對上述嚴苛的測試標準與極端的光學幾何挑戰，單一儀器往往難以竟全功，要解決跨光譜的波長盲區、克服高能雷射帶來的飽和失真，以及確保絕對光軸基準的永恆穩定，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光線追跡設計與數位控制深度融合的系統級架構。

奧創系統深知高階光電感測器與雷射系統融合測試的痛點，我們提供 SBIR「從光學模擬、精確捕捉到自動化數據演算的一站式方案 (Turnkey Solution)」，針對多感測器平台的共軸校準需求，推薦 SBIR 視軸校準模組 (Boresight Alignment Module, BAM)，協助客戶建立無可挑剔的光學真理。

SBIR 視軸校準模組 (BAM)，透過自動準直與 IRWindows™5 軟體，精準共軸校準多重成像系統與雷射；提供 SWIR 或矽基相機選項，涵蓋 0.4-2µm 波段，。適用於準直儀整合或開放平台。

突破光譜盲區與高解析捕捉：內建高階 SWIR 攝影機架構

針對雷射波長的捕捉難題，SBIR BAM 模組標準配置了一部極高效能的短波紅外線（SWIR）相機（光譜響應範圍涵蓋 850 nm 至 2000 nm），完美覆蓋戰術上最關鍵的 1064 nm 標定雷射與 1540/1570 nm 人眼安全測距雷射，對於專注於可見光或近紅外波段（0.4 至 1.06 微米）的應用，亦提供矽基（Silicon）相機的靈活選配。

次像素級別的絕對精準度：12 位元數位化與質心定位演算法

為了徹底消除高能雷射造成的光斑畸變與計算失真，BAM 模組內建的相機具備卓越的 30 dB 動態範圍，並結合了高達 12 位元的數位化影像擷取處理能力，這種高深度的灰階解析度，能精細捕捉雷射能量的微小梯度變化； 更強大的是，該硬體能與 IRWindows™ 5 自動化測試軟體 進行無縫整合，透過軟體內建的高階質心定位演算法（Centroiding Function），系統能精確計算出雷射光斑的幾何中心，此系統配置的定位解析度可達到相機瞬時視場角（IFOV）的四分之一（約當 4.2 微拉弧度），並能確保對目標的徑向校準誤差控制在極嚴苛的 25 微拉弧度以內，有效協助客戶符合最嚴格的軍規視軸對位規範。

永不偏移的絕對基準：自動準直與 1 角秒逆向反射器

針對測試設備自身的機械漂移痛點，BAM 模組採用了先進的自動準直設計。每套系統均隨附一個精度高達 1 角秒（arc second）的逆向反射器，工程師可利用此反射器與模組內的光學路徑形成閉迴路反饋，執行極度精確的自我校準，確保 BAM 模組的相機中心與大型準直儀的絕對視線（Line of Sight）完美重合，徹底消除了測試基準的不確定性。

此外，BAM 模組不僅限於光軸對準，其強大的分析架構同時支援高精度的光束發散角量測（範圍達 80 至 2500 微拉弧度），為雷射發射器的空間能量分佈提供全面的健康診斷，透過與 IRWindows™ 5 軟體的深度結合，所有繁瑣的對準與量測過程皆可自動化執行，大幅提升測試效率。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
