彈道測試與超音速目標追蹤：高幀率中波紅外線量測挑戰

在現代國防與航太驗證領域，針對超音速飛行器、飛彈尾焰或高速彈道的實體飛行測試 (Flight test)，是評估其真實氣動力學與推進效能的最關鍵環節；當物體以超高音速穿透大氣層時，其表面會產生劇烈的氣動力加熱 (Aerodynamic heating)，同時伴隨引擎噴出的高溫尾焰。在多數戶外靶場與飛行測試環境下，中波紅外線 (MWIR, 3-5 µm) 波段因為能提供極佳的熱對比，且受到大氣濕度與氣膠的衰減干擾相對較小，成為擷取這些動態熱特徵 (Thermal signature) 的首選頻譜。

然而，將實驗室內的靜態熱影像量測技術，轉移至高度動態、不可預測且環境嚴苛的戶外靶場時，系統工程師正面臨極端的光學與電子採樣限制，有部分看法是採用傳統的高速可見光攝影機在建置成本與幀率上具備優勢；但在追蹤高空或夜間的高溫目標時，缺乏熱特徵解析的影像往往無法提供推進器燃燒效率或透波外殼熱應力的科學數據，為了在瞬間即逝的測試窗口中取得無瑕疵的原始紅外線數據，量測人員實務上必須克服以下三大技術挑戰。

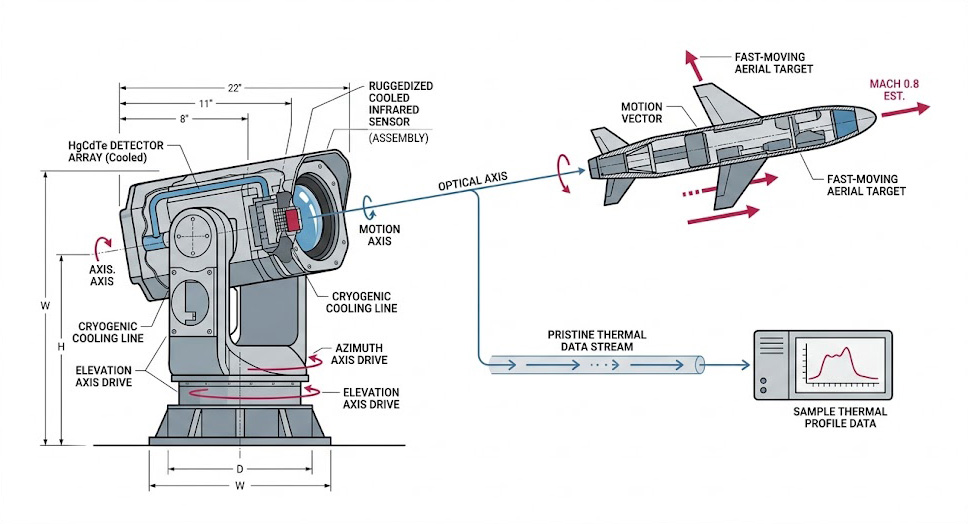

加固型冷卻式紅外線感測器精準追蹤快速空中目標（0.8 馬赫），其碲鎘汞陣列生成原始熱數據流與熱輪廓。

實務上的三大難題

運動模糊 (Motion Blur) 與光子飢渴 (Photon Starvation) 的物理矛盾

為了在視角內「凍結」以數馬赫飛行的超音速目標，感測器的積分時間 (Integration time) 通常必須被極限壓縮至 150 奈秒 (ns) 以下，然而縮短曝光時間會大幅減少進入焦平面陣列 (FPA) 的光子數量，在捕捉目標蒙皮相對較低溫的熱梯度時，這種「光子飢渴」現象會導致微弱的熱特徵被讀出積體電路 (RIIC) 的底噪所掩蓋，若強行拉長積分時間以提升訊雜比 (SNR)，則會產生嚴重的空間運動模糊，使得邊緣特徵分析數據完全失效。

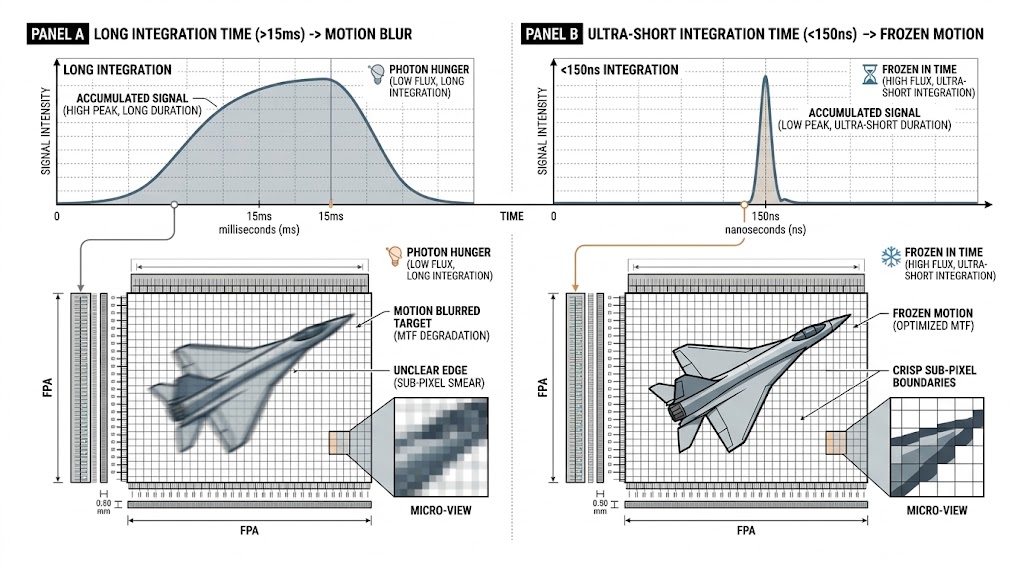

本圖比較長短積分時間對成像之影響，長時間積分（左）導致高速目標產生嚴重的運動模糊與 MTF 退化；極短時間積分（右）能「凍結」運動，實現清晰的次像素邊界與優化之 MTF

視角縮減 (Windowing) 與高幀率的時間採樣取捨

高速目標的軌跡往往具有不可預測的微小偏差，為了維持追蹤，系統需要寬廣的視角 (FOV) 與高像素解析度 (例如 1280x1024 百萬畫素)，同時為了精準重建推進脈衝或燃燒暫態，又需要 400 Hz 以上的高頻率採樣；在傳統的數位傳輸架構下，工程師必須大幅縮減感測器的讀取視窗 (Windowing) 才能換取高幀率，這種空間與時間解析度的相互妥協，極易導致高速目標在微秒間飛出狹窄的觀測視窗，造成關鍵測試數據的不可逆遺失。

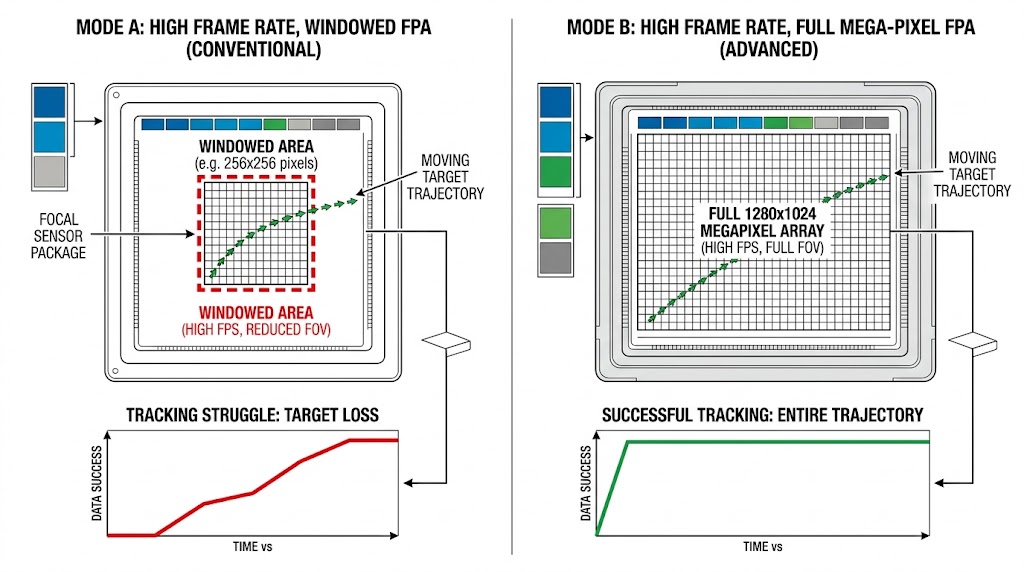

示意圖中比較焦平面陣列（FPA）運作模式：左側傳統模式A採視窗化高幀率，犧牲視場导致移動目標脫靶；右側先進模式B則以全百萬畫素高幀率，維持全視場並成功全程追蹤移動目標。

極端靶場環境對精密製冷與光學穩定性的破壞

高階 MWIR 感測器高度依賴精密的史特林製冷機 (Stirling cooler) 來維持極低的熱雜訊基準，然而飛行測試靶場通常伴隨著極端的日夜溫差、強烈的機械震動以及高密度的沙塵侵襲，若將一般實驗室等級的開放式或塑膠機殼熱像儀直接部署於追蹤雲台上，其散熱機構與光學對位極易因熱脹冷縮或震動而產生偏移，這會導致系統在長時序等待測試發射的過程中，產生嚴重的基線熱漂移，甚至引發製冷機過載停機。

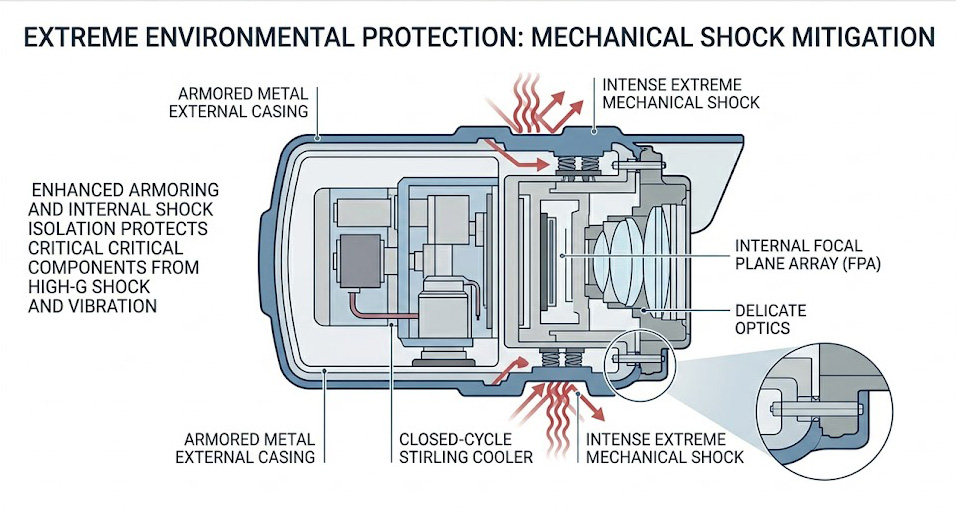

這張示意圖展示了先進感測器的極端環境保護設計，其採用強化金屬外殼及內部避震結構，有效抵禦劇烈機械衝擊與震動，並以密封設計和史特林冷卻器，全方位防護核心組件。

面對上述嚴苛的靶場飛行測試與動態熱特徵分析挑戰，奧創系統推薦導入基於強固型封裝與全數位化架構的高階 MWIR 影像量測方案，我們提供的是 SBIR 從高速資料鏈路、動態範圍最佳化到光學抗震設計的「從模擬到驗證的一站式方案」，針對高速彈道與靶場監控的實務痛點，我們強烈推薦 IRCameras 旗下的中波 900 系列 (Mid Wave 900 Series) 高階紅外線攝影機。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先，面對運動模糊與極端熱特徵的矛盾，中波 900 系列支援低於 150 ns 的極短積分時間，並內建了先進的超幀技術 (SuperFraming)，此技術允許系統在連續影格間自動切換並融合多組積分時間，確保在無模糊凍結高溫飛彈尾焰的同時，依然能保留低溫機身的微細熱梯度，大幅提升單一畫面的動態解析能力。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

其次為突破高幀率與寬視角的取捨極限，我們推薦配置 IRC906HS 或百萬畫素的 IRC912 機型，其強悍的全數位化 FPA 驅動能力，能協助系統在 640x512 解析度下實現高達 475 Hz 的超高全域幀率；配合超低延遲的硬體同步介面 (Sync I/O)，幫助確保追蹤雲台能與目標產生絕對的時間軸對位，減少視窗縮減帶來的觀測死角風險。

最後，針對惡劣的戶外靶場環境，該系列攝影機採用了全金屬外部構件 (All metal external parts) 與專為嚴苛環境設計的封閉式史特林製冷機，這確保了設備在面對強烈震動與高溫差時，仍能維持無與倫比的測量穩定度、極低的雜訊基準以及長效的運作壽命。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您找到最適合您靶場與實驗室的完美解答。實際系統配置將因應您的動態追蹤應用、目標輻射特性、雲台通訊介面及環境規範而有所不同。如需深入規劃與 IRCameras 中波攝影機系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高階光電量測與系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
