突破超大口徑衛星與尋標器測試極限：AOM-HG 混合萬向雲台在超高真空與次角秒姿態模擬



在前沿航太與國防科技領域中，從低軌道高解析度偵察衛星的成像模組、無人載具（UAV）上的廣域監控光電轉塔，到長程精準導引武器的紅外線尋標器，光學感測器的孔徑正變得越來越巨大，為了捕捉更微弱的訊號與提升解析度，主反射鏡的直徑往往逼近甚至超過六百至七百毫米。

這些造價動輒數千萬美元的巨型光電設備，在正式發射或部署前，必須在地面實驗室的「熱真空艙（Thermal Vacuum Chambers, TVAC）」內，進行最嚴苛的硬體迴路（HWIL）多軸角度校正與動態追蹤驗證，長期專注於國家級航太測試設施與高階度量衡力學可以發現，當我們檢視這些測試專案的失敗案例時，會發現一個令人震驚的工程現實：導致測試失敗的往往不是感測器本身，而是負責夾持並模擬太空動態的「萬向雲台（Gimbal）」，本文將捨棄泛用的自動化觀點，純粹從真空物理的釋氣效應、巨型慣量的次角秒動力學，以及微觀幾何的軸心交會度出發，深度剖析現代航太測試工程師在實務上所遭遇的嚴苛法規與三大核心技術難題。

國際太空與軍規光學測試規範：巨型 HWIL 模擬的極限容忍度

在探討具體的機構與真空痛點之前，我們必須先理解指導這些航太級感測器的最高準則，以國際太空雷射通訊與成像標準，以及美軍針對彈載大型光學尋標器的 MIL-STD 環境測試規範為例，對於測試儀器在「極端環境適應性」與「空間幾何純粹度」提出了近乎物理極限的要求。

在進行衛星感測器校正時，測試必須在壓力低於 10的負7次方 Torr（10e-7 Torr）的超高真空環境中進行，規範嚴格要求，測試設備在真空中運作時，其材料的總質量損失（TML）與收集到的揮發性可凝結物（CVCM）必須趨近於零，以確保昂貴的太空光學鏡片不被碳氫化合物污染；同時，在動態追蹤的純粹度上，當雲台承載著直徑達三十英吋（約 762 毫米）、重達上百公斤的光學模組時，系統必須能夠模擬極低速的星體追蹤或目標鎖定，雲台的「最小增量運動（Minimum Incremental Motion）」必須下探至零點零一五角秒（0.015 arc sec），且方位角與仰角的「軸心交會度（Axis Intersection）」誤差不得超過零點零零五英吋（0.005 inch），這種對「零污染真空相容性」、「巨型負載下的微觀平滑度」與「絕對空間正交幾何」的三重極限要求，直接宣判了傳統大型齒輪雲台與一般工業級旋轉台的死刑。

工程實務上的三大超大口徑真空測試難題剖析，在上述嚴苛的物理限制與軍規框架下，測試工程師在建構次世代衛星感測器或巨型尋標器測試系統時，無可避免地會面臨極難跨越的技術高牆。

超高真空下的釋氣污染（Outgassing）與熱傳導失效

當工程師試圖將一台標準的工業級萬向雲台移入 10e-7 Torr 的超高真空艙內時，第一場災難將在抽真空的過程中爆發，傳統雲台中使用了大量的標準潤滑油脂、PVC 包覆線纜與未經表面處理的金屬零件，在超高真空中，這些材料會發生劇烈的「釋氣（Outgassing）」現象，揮發出的碳氫化合物分子會在真空艙內四處飄散，並不可避免地冷凝在測試艙內最昂貴的設備上——也就是您那面直徑三十英吋的衛星反射鏡片，只要鏡片表面附著了幾奈米厚的油膜，光學塗層的反射率就會瞬間崩潰，導致數千萬美元的感測器直接報廢。

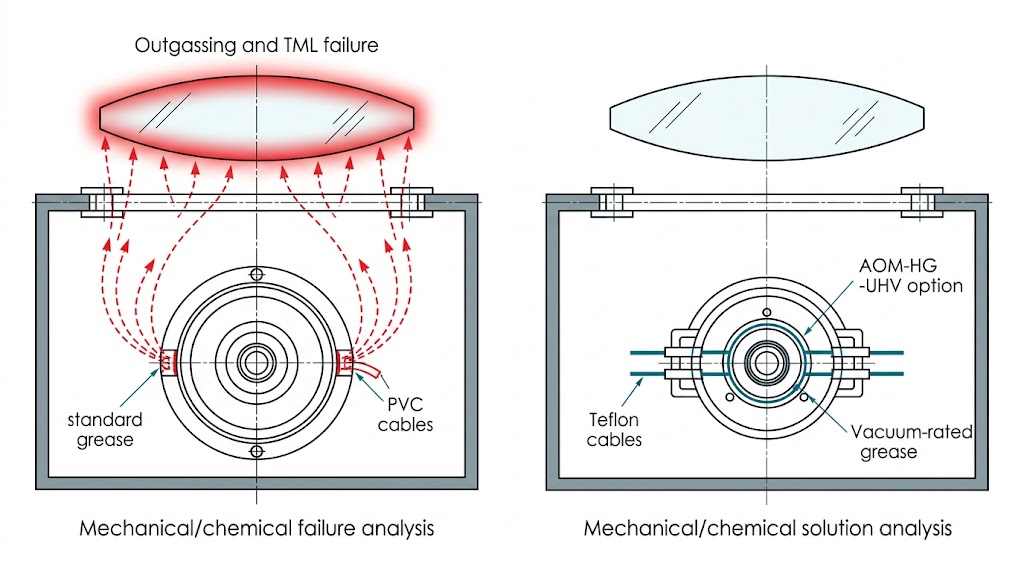

左圖失效分析顯示，標準 PVC 電纜和潤滑脂在真空高溫透鏡環境下發生釋氣 (Outgassing)，污染物揮發並附著於透鏡。右圖解決方案則採用兼容超高真空的 AOM-HG 選項、鐵氟龍電纜及真空額定潤滑脂，能有效防止釋氣，保持透鏡清潔無污染

此外真空環境中缺乏空氣對流，馬達與軸承產生的熱量只能依賴微弱的結構傳導（Conduction）與熱輻射（Radiation）散出，如果雲台的馬達發熱量過大，熱量將會在旋轉軸承與光學支架處嚴重堆積，導致金屬產生不均勻的熱膨脹，徹底破壞測試的幾何精度。

巨型慣量（Huge Inertia）與次角秒級的微動衝突

接下來可能會面臨的是在多體動力學的極限上，直徑三十英吋的軍事級光學酬載，其轉動慣量（Rotational Inertia）是極其龐大的，當系統需要啟動並進行方位角與仰角的追蹤模擬時；傳統的解決方案是使用巨大的齒輪減速機來放大馬達扭矩；然而齒輪傳動存在著無法消除的「機械背隙（Backlash）」與「遲滯（Hysteresis）」，當尋標器模擬攔截高機動目標，或是衛星感測器需要進行零點零幾角秒的微小反轉修正時，齒輪咬合面的間隙會導致控制指令產生嚴重的死區（Deadband）；若改用一般的直驅馬達，巨大的轉子與定子之間會產生強烈的磁力脈動，即「頓轉轉矩（Cogging Torque）」，這會讓承載著龐大慣量的雲台在極低速掃描時，產生微觀的「卡頓－滑行（Stick-Slip）」現象，在測試光學解析度或慣性導航單元時，這種來自底層馬達的機械抖動，會被感測器誤判為外部的姿態擾動，導致測試數據的訊號雜訊比（SNR）嚴重劣化。

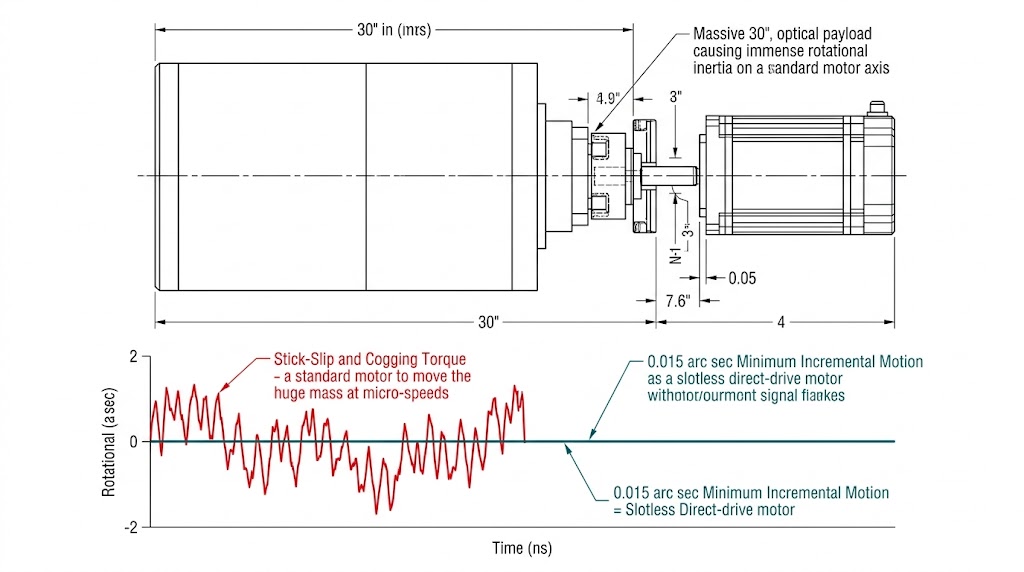

上圖：標準馬達驅動巨大 30 英寸光學負載（Stick-Slip 與齒槽轉矩），低速微動不穩定（紅線）；下圖：無槽直接驅動馬達，實現完美平滑的 0.015 角秒最小增量運動追踪（藍線），這解決了高慣量與高精度微動的物理衝突

長力臂下的軸心交會度（Axis Intersection）與正交性崩塌

最後一個難題在於大尺度空間下的幾何約束，在雙軸萬向雲台（Elevation-over-Azimuth）的設計中，理想的幾何狀態是：方位角的旋轉中心線與仰角的旋轉中心線，必須在三維空間中「完美交會於一點」，而這個交會點通常也就是光學感測器的測試焦點；但是當雲台的 U 型軛（Yoke）必須被設計得足夠寬大以容納三十英吋的巨型酬載時，其兩側支撐臂的長度會大幅增加，當重達上百公斤的感測器被掛載上去後，地球重力會對這些長支撐臂產生巨大的彎矩（Bending Moment），導致 U 型軛發生微觀的向下塌陷。

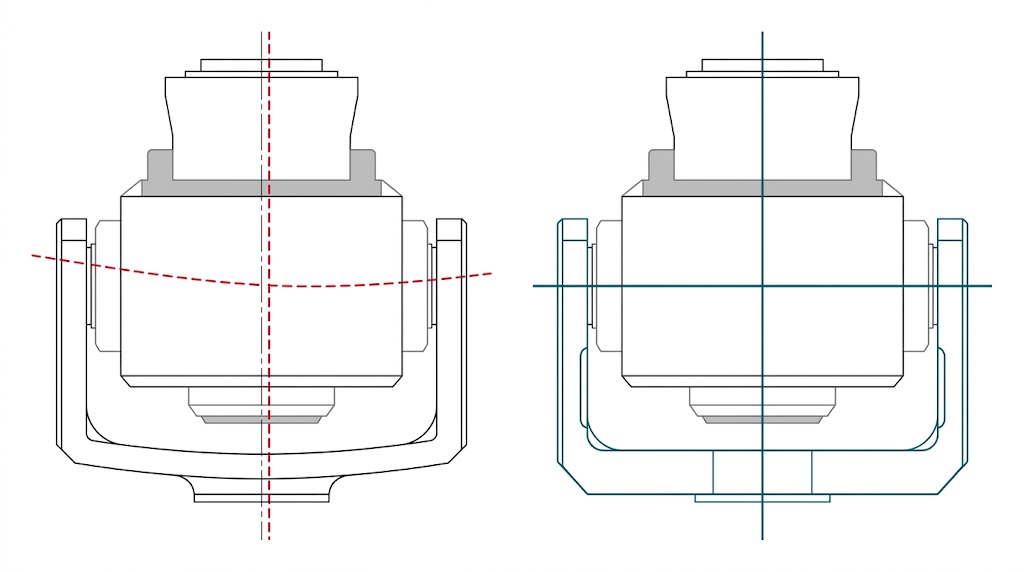

左側顯示由於重力與長力臂作用下，無刷馬達的「頓轉轉矩」所導致的結構下垂（Sag），造成仰角軸（Elevation）向下彎曲，導致交會失敗（技術紅虛線標示），右側覆蓋深藍綠色實線，展示了加強型支架（Yoke）結構，其仰角軸與方位軸（Azimuth）在單一點上完美交會，符合嚴苛的 0.005 英寸交會容差；這突顯了「動態剛性崩塌」與「剛性對齊」之間的鮮明對比。

這種機械應變會導致原本應該完美相交的方位軸與仰角軸，在空間中產生錯位（Miss-intersection），只要交會點偏移了幾百微米，當雲台在空間中進行複雜的複合姿態旋轉時，感測器的光學中心就會產生嚴重的「寄生平移（Parasitic Translation）」，這種因為結構剛性不足導致的正交性崩塌，會讓所有依賴純粹角度旋轉的校正演算法產生致命的視差（Parallax Error），使得飛彈尋標器的座標系轉換徹底失準。

面對上述嚴苛的 MIL-STD 與 10e-7 Torr 真空限制，單純依賴購買泛用型的大型旋轉盤往往難以竟全功，國防與航太系統整合商若試圖自行將標準機台改裝進真空艙，最終不可避免地將陷入無止盡的釋氣污染除錯、熱變形補償以及軸心漂移的泥沼中。

這正是我們為您提供從底層極限真空材料工程、超微觀無頓轉力學，到頂層高頻寬驅動架構的「一站式解決方案 (Turnkey Solution)」，針對巨型軍事與航太光學測試，我們特別推薦導入 Aerotech AOM-HG 混合萬向雲台 (Hybrid Gimbal) 以及 Automation1 iXR3 多軸驅動機架，以實質翻轉大口徑光學的測試極限：

征服巨型慣量與微觀幾何：AOM-HG 混合萬向雲台

針對 30 英吋巨型酬載與軸心交會度的嚴苛挑戰，我們提供 AOM-HG (Hybrid Gimbal) 混合型平衡旋轉台系列，透過選擇 -OD30 選項 (Accommodates 30 inch optic)，系統能穩固夾持直徑高達 762 毫米的大型衛星鏡片或尋標器模組；為了解決頓轉與背隙問題，AOM-HG 全面採用了高階的「無刷無鐵心（Brushless, Slotless）直驅馬達」，這種電磁設計提供了極致平滑的運動，使其在仰角（EL）的最小增量運動（MIM）達到了令人驚嘆的零點零一五角秒（0.015 arc sec）；更關鍵的是，透過極端強悍的機械結構設計與精密加工，確保在承載如此龐大的質量下，方位與仰角的「軸心交會度 (Axis Intersection)」誤差嚴格控制在 0.005 英吋以內，正交性 (Orthogonality) 小於 5 角秒，為多軸姿態模擬提供最純粹、無寄生位移的完美幾何中心。

AOM-HG 混合型平衡旋轉台 (Hybrid Gimbal) 提供超高精度指向與追蹤，適用於無塵室與真空環境，支援 30 英吋光學負載，可應用於電光設備測試與衛星影像系統。

絕對零污染的極端環境適應性：-UHV 超高真空配置

針對熱真空艙內的釋氣災難，AOM-HG 提供了環境準備選項，透過指定 -UHV (Ultra-high vacuum preparation to 10e-7 Torr) 選項，整套雲台系統在組裝前會經歷極嚴格的超音波清洗，並全面採用航太級真空專用潤滑脂（Vacuum-rated grease）與鐵氟龍包覆線纜（Teflon coated wiring），這不僅確保了 10e-7 Torr 級別的真空相容性，徹底消滅了對昂貴光學元件的冷凝污染風險，同時優化的熱傳導路徑能有效將馬達微熱導出，維持極佳的熱穩定性（Thermal Stability）。

AOM-HG Hybrid Gimbal Datasheet >

完美隔離熱源的控制大腦：Automation1 iXR3 驅動機架

為了將所有的熱源與電磁干擾徹底移出真空艙，我們建議搭配 Automation1 iXR3 多軸伺服驅動機架 作為系統大腦，iXR3 被安裝在真空艙外的標準 19 吋機架上，透過高階氣密穿牆接頭控制內部的 AOM-HG；iXR3 內部可配置如 XSP3-30 (30A 峰值輸出) 等大功率插拔式放大器，輕鬆駕馭巨型光學負載的龐大慣量，內建的 Automation1-iSMC 軟體控制器透過頻寬高達 2 Gbps 的 HyperWire 光纖網路，以 20 kHz 的超高頻率進行雙軸伺服更新，配合內建的工具中心點（TCP）程式設計與動態軌跡校正，系統能在極限真空中，以次角秒級的解析度精準重建最複雜的衛星軌道動態與飛彈攔截姿態。

Automation1 iXR3 Datasheet >

Automation1 iXR3 的後方面板整合了所有必要的連接埠，提供完整的系統擴充與控制能力；面板上清晰標示了各項功能介面，包括：交流電源輸入、馬達輸出、工業乙太網路、輔助編碼器、馬達回授、類比/數位 I/O，以及用於高速同步控制的 PSO (位置同步輸出)、STO (安全轉矩關閉) 與 Hyperwire 介面，所有系統連線均可於此完成。


iXR3 驅動機架可依據應用需求，選配採用相同機構尺寸的 PWM 脈寬調變放大器與線性放大器，此設計確保了兩者在系統中的安裝與替換具有一致性與便利性，前面板上亦配置了 ENABLE 與 FAULT 狀態指示燈，方便使用者快速判讀運作狀態。

打造頂尖的國防與航太硬體在環 (HWIL) 測試平台沒有單一標準答案，實際的系統配置將因應您的光學負載尺寸（如 16 至 30 吋）、真空環境等級（如 -MV, -HV, -UHV）以及反射鏡固定方式（如 CL1 或 CL2 Cell）而量身打造；如需針對巨型感測器測試進行深入的系統規劃與客製化建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
