消除 AI 邊緣誤判：測試標靶的幾何極限與邊緣混疊 (Edge Aliasing) 解決方案

進入 2026 年，無人載具 (UAV) 與精準打擊武器的光電酬載已全面捨棄傳統的類比視訊輸出，轉而將高解析度的數位影像矩陣直接饋入邊緣人工智慧 (Edge AI) 處理單元，現代的卷積神經網路 (CNN) 與視覺變換器 (Vision Transformers) 高度依賴影像的「高頻空間特徵」——即極度銳利的對比度邊緣——來進行目標的分類、鎖定與追蹤，這使得 2026 年最新修訂的軍規光電系統驗收標準，對調變轉換函數 (MTF) 與最小可解析溫差 (MRTD) 的量測精確度提出了前所未有的苛求。

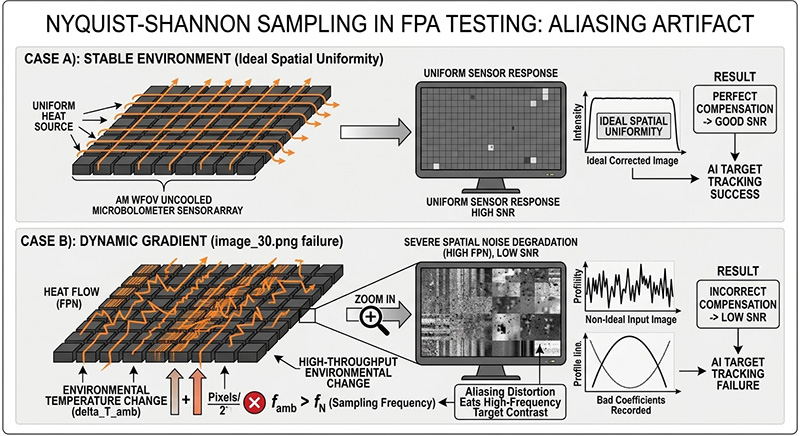

在光學測試的物理本質中，焦平面陣列 (FPA) 是一個「離散的空間取樣器 (Discrete Spatial Sampler)」，根據奈奎斯特-香農取樣定理 (Nyquist-Shannon Sampling Theorem)，感測器陣列僅能完美重建空間頻率低於奈奎斯特極限的訊號，當測試設備向感測器投射用於測量 MTF 的「狹縫 (Slit) / 邊緣 (Edge)」標靶，或用於測量 MRTD 的「四條線 (4-Bar)」標靶時，我們實際上是在利用連續的光學波前去刺激離散的數位像素，若測試平台在微觀幾何精度與光學相位對齊上存在任何瑕疵，測試系統本身產生的數位失真，將會被直接誤判為感測器鏡頭的光學衰退。在實務上，測試工程師與演算法架構師正面臨著以下三大難以跨越的物理難題。

微觀幾何公差與高頻 MTF 衰減極限

隨著現代感測器的瞬時視場角 (IFOV) 逼近繞射極限，測試所需的高頻標靶特徵尺寸被急遽微縮至千分之幾英吋的級別，例如，要在長焦準直儀中產生對應於感測器極限頻率的狹縫，金屬刻孔的實體寬度可能僅有 0.0030 英吋，在這種微觀尺度下，傳統機械加工或雷射切割極易在標靶邊緣殘留熱影響區、微小毛刺或非平行的斜角，當連續光波穿過這些具備物理瑕疵的邊緣時，原本應是完美的「階躍函數 (Step Function)」在空間域中會退化為帶有散射的漸層，這種由「測試標靶自身幾何瑕疵」引起的高頻能量耗散，會導致系統計算出的線擴散函數 (LSF) 與邊緣擴散函數 (ESF) 異常展寬，使最終的 MTF 數據在奈奎斯特頻率附近產生嚴重的假性衰減，讓工程師誤以為光學鏡頭設計失敗。

數位取樣的相位問題 (Phase Problem) 與邊緣混疊 (Edge Aliasing)

這是離散取樣系統中最致命的物理陷阱。在進行 MTF 或幾何解析度測試時，標靶的實體直線邊緣必須與感測器矩陣的像素行或列達成近乎絕對的對齊； 若標靶邊緣與像素網格之間存在零點幾度的微小旋轉偏差（或稱為相位錯位），投射的銳利影像邊緣將以微小的幾何斜率跨越相鄰的像素，這種現象會導致嚴重的「邊緣混疊 (Edge Aliasing)」；在數位輸出的矩陣中，原本筆直的邊界會碎裂成階梯狀的鋸齒訊號，當傅立葉轉換 (Fourier Transform) 演算法處理這段帶有鋸齒相位失真的數據時，會產生虛假的低頻諧波與高頻截止失真，對於依賴像素級邊緣梯度來提取特徵的 AI 演算法而言，這種混疊產生的虛假空間訊號，會徹底摧毀其邊界辨識邏輯。

動態切換中的機械背隙 (Backlash) 與定位重現性

在現代高產量自動化測試設備中，測試機台必須頻繁切換不同空間頻率的標靶（例如從低頻的 4-Bar 快速切換至高頻標靶），若驅動標靶切換的旋轉機構存在微米級的「機械背隙 (Backlash)」，這意味著標靶每次停靠的絕對空間座標都在發生隨機漂移，對於 IFOV 僅有幾十微弧度 (µrad) 的感測器而言，這種微小的機械定位誤差會導致每次擷取到的 LSF 相位都在劇烈跳動，在缺乏零背隙鎖定機構的環境中，工程師往往需要耗費數小時進行手動微調，甚至被迫採用多點平均法來掩蓋誤差，這使得完全自動化的客觀量產測試成為不可能的任務。

面對上述嚴苛的測試挑戰與數位取樣的邊緣物理極限，奧創系統推薦導入 SBIR 專為高階光電測試設計的 高精度光電量測目標板 與具備零背隙技術的 300 系列目標輪系統，我們深知建立客觀的光學評估基準絕非單純的零件買賣（Box Moving），而是必須提供從幾何極限加工、光機電對位到最終訊號處理的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

針對微觀幾何公差與 MTF 衰減難題，SBIR 運用航太級的光蝕刻與電鑄 (EDM) 製程，提供極限精度的標靶解決方案，對於小於 0.0030 英吋的狹縫與微細特徵，其加工容許誤差被嚴格控制在正負 0.0002 英吋之內，這種近乎完美的物理邊緣，確保了投射至感測器的階躍函數絕對銳利，協助客戶符合最嚴格的 MIL-STD-1859 規範，還原真實的光學 MTF 曲線。

SBIR 提供高精度可見光與紅外線/FLIR光電量測目標板，涵蓋 MRTD、MTF、對焦、失真等多種測試應用，符合 MIL-STD 標準，支援發射式、反射式與客製化設計，滿足嚴苛量測需求。

針對最棘手的邊緣混疊 (Edge Aliasing) 與相位問題，SBIR 提出了突破性的機械微調架構，目標板嵌入於 300 系列目標輪的對位孔內，使用者可透過掛鉤扳手 (Spanner Wrench) 進行極為精密的旋轉方向微調，標靶與安裝座上皆設有精確的 0度、45度與 90度對位參考標記，這允許工程師將標靶幾何邊界與待測物 (UUT) 的像素網格進行完美的次像素級 (Sub-pixel) 相位對齊，從物理光路端徹底消除數位取樣產生的鋸齒與邊緣混疊失真。

最後，為了解決切換過程中的機械漂移，SBIR 300 系列電動目標輪採用了獨家的「零背隙 (Zero-backlash)」定位機構，提供優於 0.001 英吋的極致重複性，此設計無需維持馬達扭矩即可牢固鎖定目標位置，不僅確保了每次取樣相位的絕對穩定，更消除了馬達廢熱對紅外線背景的熱干擾，極大化提升自動化測試的效率與資料公信力。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的光電測試應用、奈奎斯特頻率規範、場地限制及待測物 FPA 特性而有所不同，如需深入規劃與自動化軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的配置建議與技術支援。
