突破次世代陣列雷達研發與量產瓶頸
AESA 傳輸/接收模組 (TRM) 高速自動化測試與特性分析技術解析

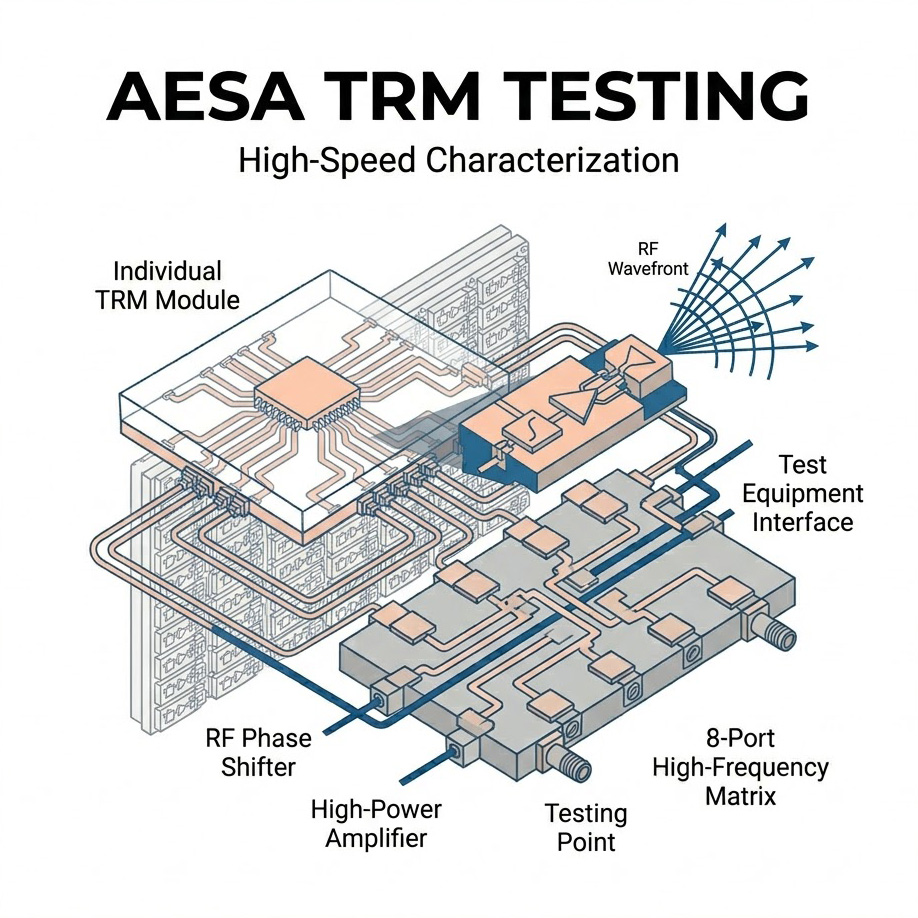

邁入二零二六年的全球航太與國防電子戰場，傳統依賴單一高功率行波管與機械旋轉天線的雷達系統，已全面被「主動電子掃描陣列（AESA）」所取代，AESA 雷達的運作哲學，是將發射與接收的射頻微波能量，分散至天線陣面上成千上萬個獨立的「傳輸/接收模組（TRM）」，透過直接數位合成（DDS）技術與極其精密的數位波束賦形（Digital Beamforming）演算法，系統藉由微調每一個 TRM 的相位與振幅，便能在幾微秒內於三維空間中形成多個獨立的追蹤與搜索波束。

這種空間濾波與多目標追蹤的能力，建立在一個極度殘酷的物理前提之上：構成陣列的數千個 TRM 模組，其微波特性必須具備近乎絕對的一致性，國際軍事與航太標準（如 MIL-STD 系列規範與嚴苛的國防採購驗收標準）明確要求，每一個出廠的 TRM 模組都必須經過全面且獨立的特性分析（Characterization），這不僅包含基礎的輸出功率與駐波比測試，更涵蓋了所有數位狀態下的誤差向量、脈衝雜訊指數以及極端溫度下的熱漂移補償。

隨著半導體材料科學的進步，現代 TRM 全面導入了氮化鎵（GaN）高電子移動率電晶體技術，這雖然帶來了極高的功率密度與優異的熱導率，但也讓實驗室與產線的測試工程師面臨了史無前例的量測噩夢。當研發團隊試圖建立一套具備高科學公信力，且能應付龐大產能量產的自動化測試設備（ATE）時，實務上將遭遇三大極難跨越的微波物理與系統工程難題：

狀態空間矩陣的「維度詛咒」與線性測試時間的產能崩潰

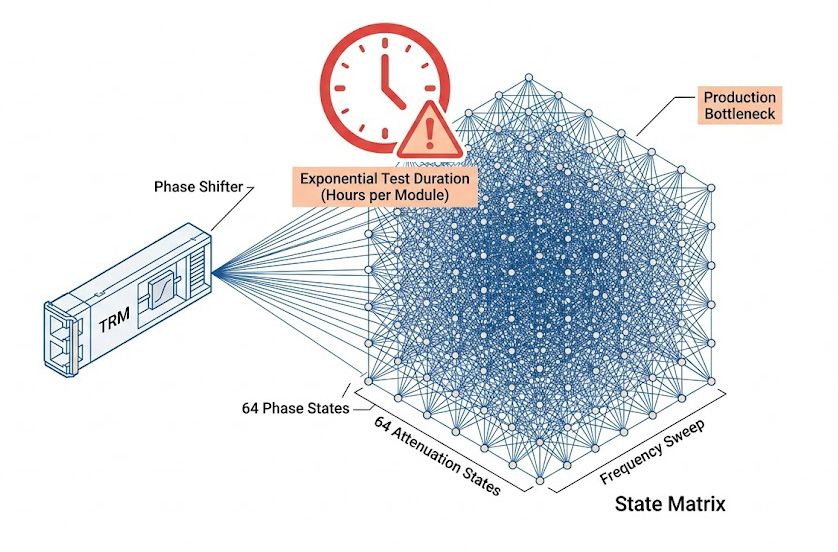

TRM 的核心價值在於其內部的數位控制移相器（Phase Shifter）與數位可變衰減器（Digital Step Attenuator），以一個典型的現代 TRM 為例，若其搭載了六位元的移相器與六位元的衰減器，這意味著該模組在單一頻率下，就能產生四千零九十六種獨立的相位與振幅組合狀態。

為了建立用於波束補償的精確對照表（Look-up Table），測試機台必須在每一個狀態下測量其散射參數（S-parameters），這僅是單一頻率的工作量；若雷達需涵蓋極寬的操作頻段（如 X 頻段或 Ku 頻段），並在多個溫度節點（從攝氏零下四十度至攝氏八十五度）進行特性分析，單一個 TRM 所需要執行的射頻量測次數將輕易突破數百萬次。

在傳統的序列式測試架構中，儀器發送控制指令、等待 TRM 狀態穩定、射頻合成器鎖相、網路分析儀擷取數據，這一連串動作通常需要幾十到幾百毫秒，將這微小的時間乘以數百萬次的狀態切換，單一 TRM 的完整特性分析往往需要耗費數小時，面對一個包含兩千個 TRM 的 AESA 雷達陣面，若不具備革命性的平行處理與微秒級狀態切換能力，生產線將徹底被這「維度詛咒」所拖垮，產品的上市與交付週期將從幾個月被無限期延長至數年。

多重測試項目的硬體配置複雜度與校準基準面 (Calibration Plane) 漂移

對 TRM 進行完整的特性分析，其量測項目繁多且跨越不同的物理領域，工程師需要量測連續波（CW）的 S 參數與增益壓縮（P1dB）、脈衝模式下的輸出功率剖面，甚至是接收路徑（Rx）的絕對雜訊指數（Noise Figure）。

在傳統的實驗室環境中，這些不同的量測項目必須依賴不同的高階儀器：向量網路分析儀（VNA）負責 S 參數；頻譜分析儀負責雜訊與諧波失真；峰值功率計負責脈衝包絡。實務上的災難在於「射頻佈線的切換」，當測試流程從發射路徑（Tx）的 S 參數測試，切換到接收路徑（Rx）的雜訊指數測試時，測試系統必須透過龐大且複雜的機械式射頻繼電器矩陣（RF Switch Matrix）來改變訊號路徑。

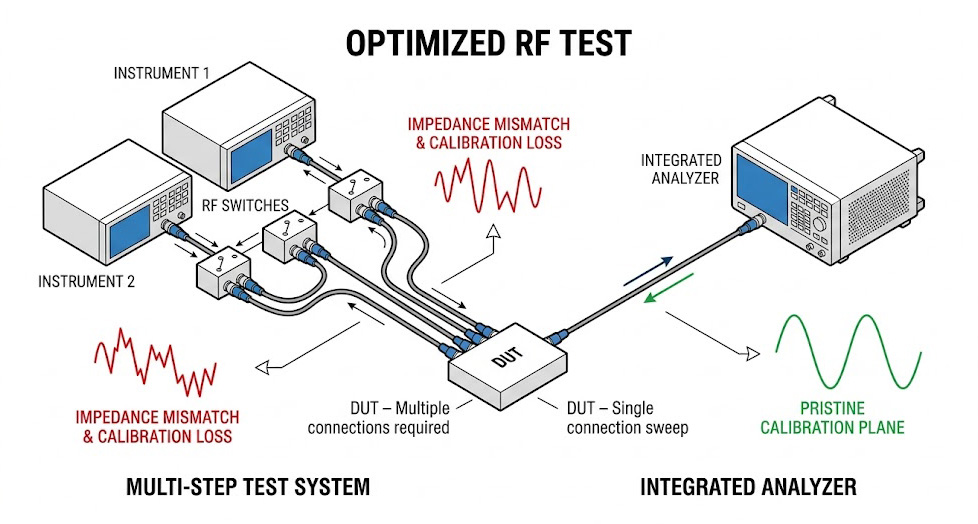

在微波頻段（特別是 10 GHz 以上），任何實體線路的切換都會改變整個測試迴路的特性阻抗，當工程師花費數小時完成極為精密的短路-開路-負載-穿透（SOLT）或電子校準後，只要切換矩陣一動作，原本完美的校準基準面便會發生漂移，引入不可預測的駐波（VSWR）漣波與相位誤差，這些由測試系統自身產生的寄生參數，會直接污染 TRM 移相器的相位量測結果。當研發團隊發現波束賦形演算法無法收斂時，往往無法分辨是 TRM 晶片本身的設計瑕疵，還是測試機台的切換開關導致的偽性雜訊。

GaN 功率元件的熱崩潰限制與短脈衝射頻同步的時序深淵

採用氮化鎵（GaN）技術的高功率放大器（HPA）是現代 TRM 的動力核心，為了在極小的體積內榨出極限功率，這些元件的散熱設計完全是針對「低工作週期（Low Duty Cycle）」的脈衝運作模式所打造的，若在測試時誤將連續波（CW）訊號注入這些高功率模組，GaN 元件的結溫（Junction Temperature）將在幾毫秒內飆升至臨界點，瞬間引發熱崩潰（Thermal Runaway）並將昂貴的模組徹底燒毀。

因此，所有的 TRM 發射特性量測，都必須在極短的「射頻脈衝（RF Pulse）」內完成（脈衝寬度通常僅有幾微秒）。這對測試系統的時序控制（Timing Control）提出了地獄級的挑戰，測試機台的基頻控制器，必須在微秒級別的精準度下，同步發送 LVDS 或 TTL 觸發訊號給 TRM 打開發射閘門、驅動微波訊號源產生陡峭的脈衝波形，並命令接收儀器的類比數位轉換器（ADC）在脈衝的平坦頂部（Pulse Top）精確擷取數據。

如果系統的數位控制介面與射頻儀器之間存在幾十奈秒的通訊延遲（Latency）或時脈抖動（Jitter），量測視窗就會錯過脈衝的精確位置，捕捉到無意義的上升沿（Rising Edge）或下降沿雜訊。傳統依賴通用型電腦與緩慢的軟體輪詢（Polling）機制所拼湊的自動化測試站，完全無法應付這種亞微秒級的硬體同步需求，導致脈衝 S 參數與脈衝雜訊指數的量測數據呈現極大的隨機誤差，使量產品質的卡控形同虛設。

面對次世代 AESA 雷達 TRM 模組在研發與量產中所遭遇的海量矩陣耗時、校準基準漂移以及 GaN 脈衝同步等三大極限挑戰，我們提供專為高階雷達模組特性分析打造的全自動化解決方案，協助客戶打破測試產能的物理天花板，在確保絕對機密性的同時，以無可挑剔的數據品質加速次世代雷達系統的實戰部署。

突破產能極限的統包自動化樞紐：R&S®TS6710 TRM 測試系統

針對狀態空間的維度詛咒，以及量產環境對測試時間的極限苛求，我們推薦導入  R&S®TS6710 TRM 雷達測試系統，這是一套專為 AESA 模組量身訂製的高效能量產中樞。

探索 R&S 如何透過高效的 TRM 測試函式庫與 R&S®TS6710 自動化測試系統，簡化 AESA 雷達的傳輸/接收模組開發與生產測試，實現高速、高準確度的效能驗證。

R&S®TS6710 採用了高度模組化與可擴充的硬體架構，針對龐大數量的陣列單元測試，它提供極限高產能的「平行測試（Parallel Testing）」配置，系統可擴充支援同時連接並測試多達 8 個獨立的 TRM 模組。此外，系統完美整合了雙熱流機（Thermal Stream）控制介面，能夠在同一測試載板上全自動執行從極低溫到高溫的嚴苛溫度循環（Thermal Cycling）特性分析，將過去需要耗費數天才能完成的大量模組溫測流程，無情地壓縮至數小時之內，為雷達製造商實現了單位小時產能（UPH）的幾何級躍升。

高產能平行測試配置，系統可選配擴充，支援同時連接多達 8 個 TRM 模組並搭配雙熱流機進行溫度循環測試，最大化產量

單一連線與微秒級脈衝同步的大腦：R&S TRM 測試函式庫與高階儀器整合

為了解決射頻切換校準漂移，以及GaN 脈衝運作的時序深淵，提供內建於系統核心的 R&S TRM 測試函式庫 (Test Library)，並將其與業界頂尖的網路分析儀無縫結合。

無論特定的 TRM 功能為何，TRM 的開發與生產都需要相似的測試程序，TRM 測試函式庫涵蓋了這些測試程序，特定的 TRM 需求可透過軟體中的測試案例參數進行設定，不同的測試案例與測試計畫可以被複製與配置，以適用於如元件測試、模組特性分析或生產等不同任務

透過這套專利演算法與高階訊號處理單元，工程師能夠以 單一台高階向量網路分析儀 完成絕大多數典型的 TRM 測試案例（若需極限脈衝雜訊指數測試，可擴充單台頻譜分析儀），其核心價值在於「單一設定涵蓋多重量測」，系統具備強大的軟體校準程序與多埠校準單元，將所有複雜的測試需求編譯成最佳化的校準序列，測試全程無需重新插拔纜線，徹底消除了阻抗不匹配與校準失效的風險。 更具破壞性創新的是，該函式庫充分發揮了硬體的極限速度，能執行「快速頻率掃描」與「在單一脈衝內執行多重量測」的驚人能力。透過減少 TRM 狀態變更的停滯時間與精準的脈衝內時域同步，不僅確保了 GaN 放大器在安全的安全工作區（SOA）內運作，更將傳統耗時數小時的完整 TRM 特性分析，縮短至僅需幾分鐘，確保每一次的 S 參數與功率抓取都具備實驗室等級的計量精度。

捍衛核心技術機密的開放神經網絡：R&S®CompactTSVP 模組化平台

面對各國國防單位與雷達製造商對 TRM 控制參數與通訊協定的極度保密要求，傳統封閉式的黑箱測試軟體往往無法被客戶接受。

時間最佳化的控制程序：透過 R&S®CompactTSVP 實現快速的數位控制交握與平行量測，大幅縮短 RX/TX 模式切換與頻率掃描的測試時間。

我們提供的解決方案搭載了 R&S®CompactTSVP 模組化平台，並搭配 TRM 測試函式庫獨有的「開放待測物 (DUT) 介面」，這套開放架構允許系統整合商或客戶內部的核心工程師，在本地端使用 C++ 等標準語言自行撰寫與部署專屬的控制腳本。CompactTSVP 硬體原生支援 LVDS、RS-422、RS-485 與 TTL 等所有常見的軍規與高速通訊介面，並且內建「時間最佳化控制程序」。這意味著研發團隊無需進行冗長且痛苦的 FPGA 底層硬體描述語言編程，即可實現納秒級的 TRM 狀態切換與觸發控制，在確保雷達演算法「絕對機密性」的同時，保有最高度的客製化彈性與系統調校自由度。

涵蓋從 AESA TRM 驗證、發射機脈衝穩定性量測到威脅模擬與干擾器評估的全流程，加速您的雷達與電子作戰系統開發週期。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
