航太推進系統熱動力學：火箭噴流的高頻紅外線量測挑戰



從燃燒模型到真實試射的熱力學觀測極限

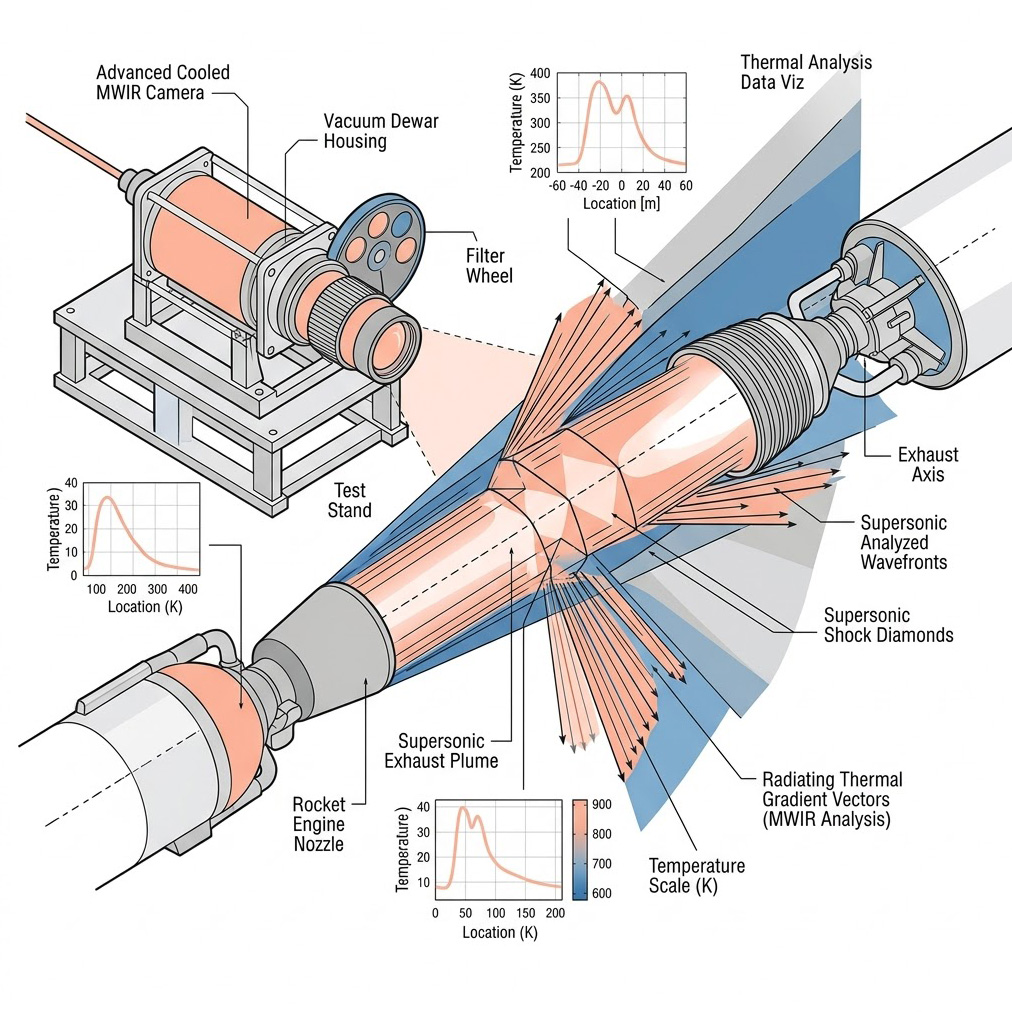

在現代航太工程中，無論是微型衛星的姿態控制推進器，或是大型運載火箭的液態主引擎，其燃燒效率與熱應力分佈皆是決定載具發射成敗的關鍵。為了在地面靜態試射 (Static fire test) 階段精準評估引擎性能，針對高溫噴流 (Plume) 的震波鑽石 (Shock diamonds) 結構與噴嘴蒙皮的熱傳導進行非接觸式擷取，已成為業界不可或缺的驗證環節。在大多數情境下，中波紅外線 (MWIR, 3-5 µm) 波段因為能敏銳捕捉燃燒副產物（如水蒸氣與二氧化碳）的特徵發射光譜，被視為此類流體熱動力學觀測的核心波段。

然而，將理論上的熱影像觀測技術部署於真實的火箭試射台時，工程師正面臨著極端的光學與電子擷取極限，反面論述指出，採用傳統非冷卻型熱像儀在建置成本與設備防護上具備明顯優勢；但在本文討論的「微秒級瞬態流體擷取」與「高保真度邊緣解析」範疇內，非冷卻感測器的物理時間遲滯，通常會導致關鍵的超音速流體數據嚴重失真，為確保在極短的試射窗口內取得具備科學分析價值的純淨影像，光電量測人員在實務上必須克服以下三大技術壁壘。

試射驗證實務上的技術壁壘

超音速流體的微秒級瞬態與光子飢渴 (Photon Starvation) 矛盾

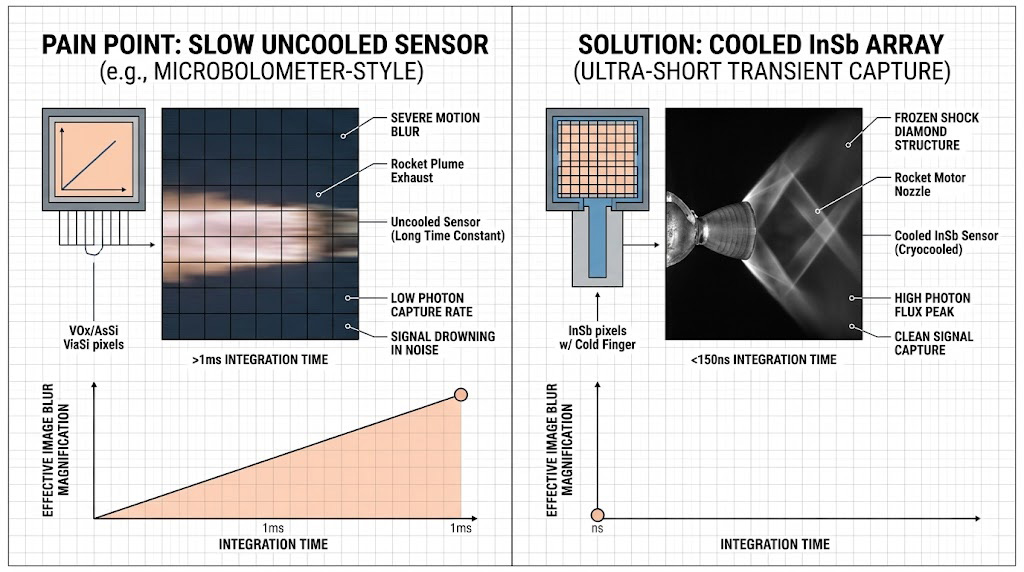

火箭噴流內部的氣體往往以數馬赫的超音速噴射，為了在畫面中「凍結」瞬息萬變的紊流與震波結構，感測器的積分時間 (Integration time) 通常必須被極限壓縮至 150 奈秒 (ns) 以下；傳統微測輻射熱計因熱響應時間過長，會產生嚴重的熱拖影 (Thermal smearing)，然而即便使用高階感測器，大幅縮減曝光時間也會使進入焦平面陣列 (FPA) 的光子數量銳減；這種「光子飢渴」現象會導致噴流外圍較低溫的邊界層熱梯度，直接被讀出電路的底噪所掩蓋，進而縮限了流體動力學模型的驗證邊界。

燃燒室極端熱對比下的動態範圍 (Dynamic Range) 飽和溢出

引擎試射場景具備極度暴力的動態跨度，噴嘴核心與中心噴流的溫度可瞬間突破 2500K 甚至更高，而周圍的金屬測試支架或背景天空可能僅有常溫的 300K，面對這種極端熱對比，若感測器採用固定的積分時間，高能光子會瞬間填滿高溫區塊的像素井容並向外溢出 (Blooming)，引發像素間的電子串擾 (Crosstalk)；這不僅會徹底抹除噴嘴喉部最關鍵的熱應力特徵，更會造成該區域的量測數據無效。

高分貝聲學震動對光學基準與製冷核心的破壞

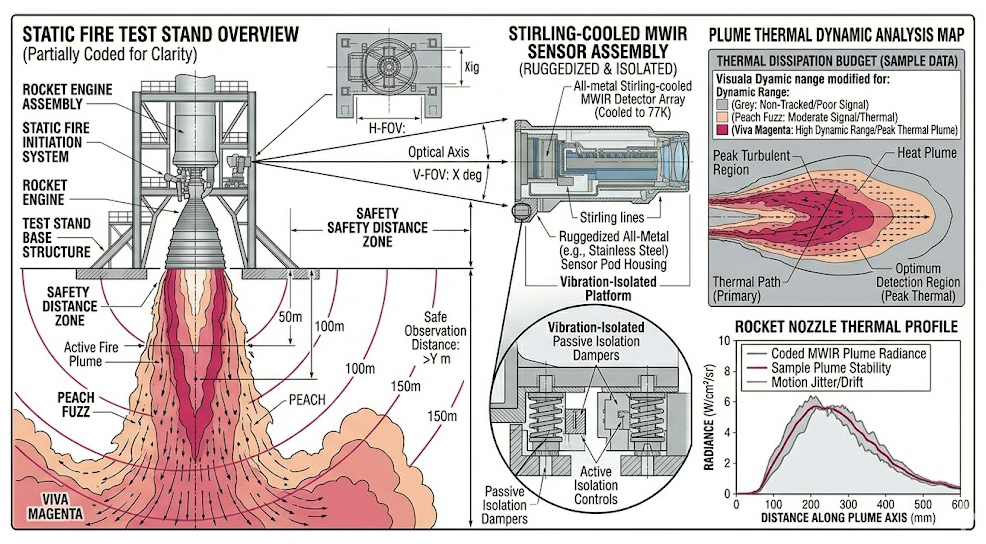

火箭靜態試射會產生超過 150 dB 的強烈聲學震動與物理衝擊波，若將一般實驗室等級的塑膠機殼熱像儀架設於觀測區，這些高頻機械震動會透過機構耦合至感測器，造成次像素等級的空間抖動 (Jitter)，使得高頻空間訊號的調變轉換函數 (MTF) 發生劣化；更嚴重的是，劇烈震動極易導致傳統的微型史特林製冷機 (Stirling cooler) 發生過載停機或基線熱漂移，使得自動化量測在試射中途被迫中斷。

突破極端熱流觀測的光電架構

在因應此類極端推進系統的測試挑戰時，奧創系統建議導入基於強固型封裝與全數位化深冷技術的高階 MWIR 影像量測架構，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先為突破高速流體的時間解析限制，IRC900 系列搭載了封閉式史特林製冷的銻化銦 (InSb) 感測陣列，支援短至 150 ns 以下的極限積分時間，若需應對極端高頻的暫態熱分析，IRC906HS 機型能在 640x512 解析度下提供高達 475 Hz 的超高全域幀率；搭配其極低的雜訊等效溫差 (NEdT) 表現，確保在極短曝光下依然能敏銳擷取噴流邊界層的微弱熱梯度。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

其次，面對燃燒核心與背景的極端對比，該系列攝影機內建了先進的超幀技術 (SuperFraming)。此硬體底層架構能在連續影格間自動切換並融合多組長短不同的積分時間，協助系統在捕捉 2000K 以上的高溫噴流時維持「零飽和與零溢出 (No blooming)」，同時完整保留周圍測試台結構的低溫細節，以單一資料流提供超高動態範圍的科學數據。

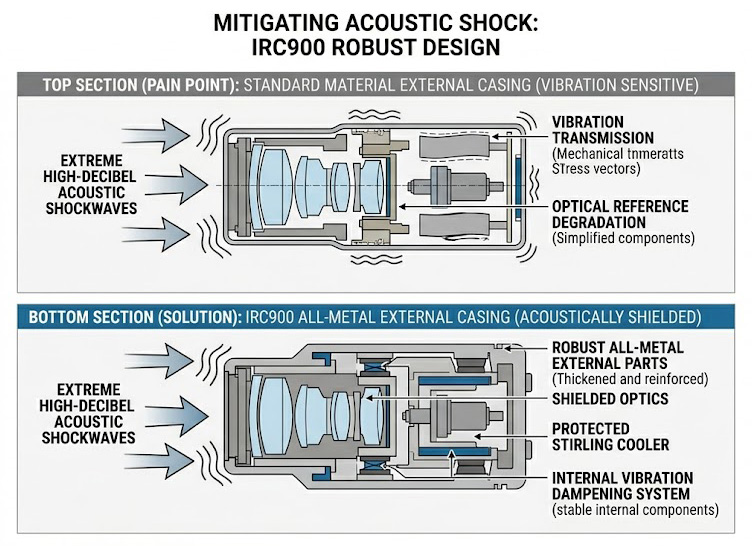

最後，針對試射場域的嚴苛物理衝擊，IRC900 系列採用了極致強固的設計。全機配備全金屬外部構件 (All metal external parts)，並搭載專為嚴苛環境打造的高階封閉式史特林製冷機。這有效抵禦了強烈的聲學震動與高溫差熱應力，確保系統在最暴力的試射過程中，仍能維持光學對位的穩定性與純淨的量測基準。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的航太推進系統熱影像量測環境，由於實際的系統配置將高度因應您的流場分析需求、動態範圍規範、試射台安全距離限制及引擎燃燒特性而有所不同；如需深入規劃 IRCameras 系列高階紅外線攝影機（如高幀率 IRC906HS 及其搭配之光學與資料擷取模組）的軟硬體整合架構，請聯繫「奧創團隊」；我們擁有豐富的高階光電系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
