航太複合材料非破壞性檢測：主動式熱像儀的暫態擷取挑戰



航太輕量化趨勢下的材料透視物理極限

在現代航太工程中，碳纖維強化高分子複合材料 (CFRP) 由於具備極高的強度重量比，已被廣泛應用於新一代客機機身與無人機透波外殼，然而複合材料在製造或服役過程中，極易在內部產生肉眼不可見的脫層 (Delamination)、微裂紋或孔隙，為了在大面積結構中快速找出這些致命瑕疵，結合高能脈衝閃光燈與紅外線攝影機的「主動式熱像測溫技術 (Active Thermography)」已成為次世代非破壞性檢測 (NDT) 的核心手段，其物理機制是利用閃光燈瞬間加熱材料表面，當熱能向內部傳導時，若遇到熱阻抗不同的瑕疵層，便會在表面形成微小的異常熱梯度。

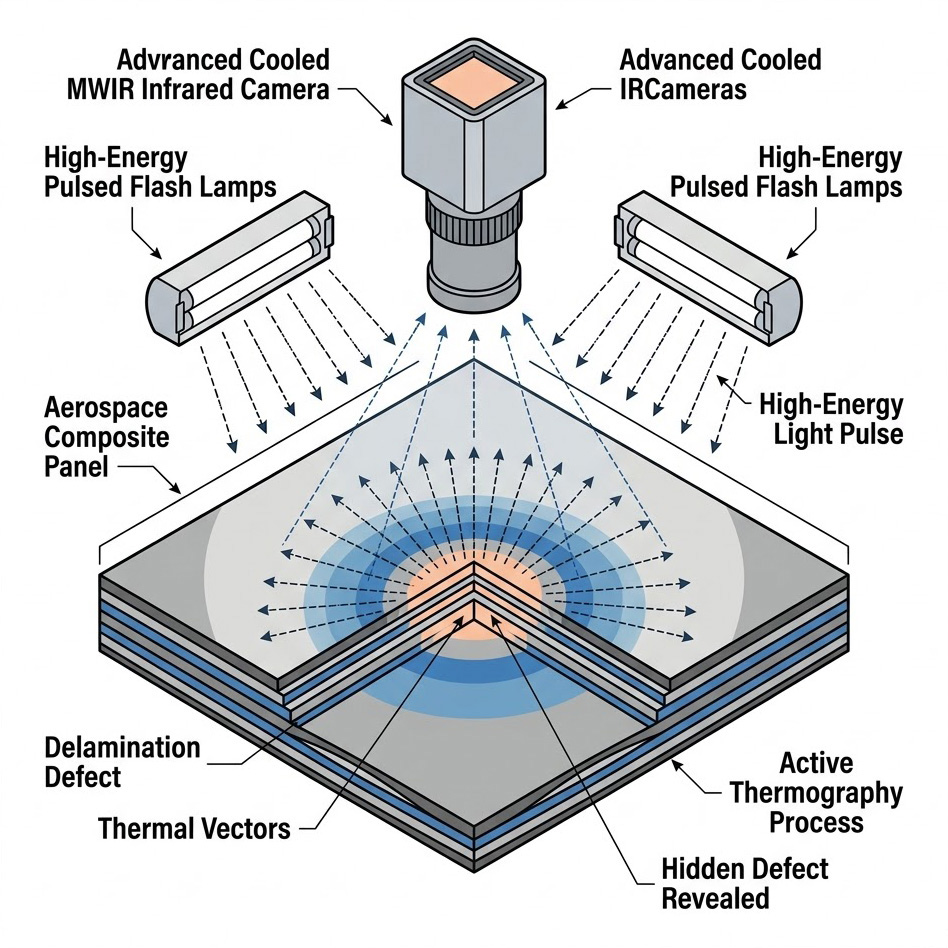

示意圖展示主動熱成像過程，冷卻式 MWIR 相機對脈衝閃光燈照亮的碳纖維複合材料面板進行檢測，其內部的「脫層」缺陷被揭示，精確熱梯度向量指示了檢測到的熱量保持不尋常。

然而，當檢測目標從常規零件轉向要求絕對安全的航太主結構，且瑕疵隱藏於深層時，光電量測系統便面臨了極端的物理擷取極限，另一種看法則為傳統的超音波 C 掃描 (Ultrasonic C-Scan) 在深層結構的物理穿透度與業界標準驗證上具備不可取代的優勢；但在本文討論的「大面積、非接觸式且需極高產量」的檢測範疇內，主動式熱像技術能顯著縮短檢測週期，為了在極致短暫的冷卻過程中，捕捉到具備科學保真度的微弱熱特徵，系統整合人員在實務上必須克服以下三大工程壁壘。

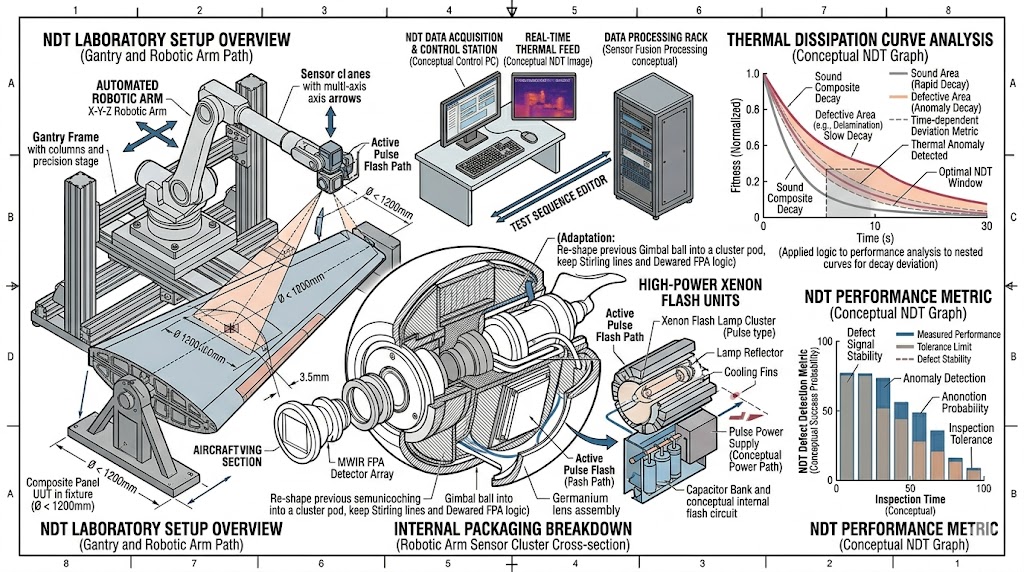

飛機翼截面主動式脈衝熱成像非破壞檢測實驗室示意圖：展示機器手臂上的冷卻式中波紅外線感測器與閃光燈組，分析健全與缺陷區域熱擴散曲線，並列出檢測成功率等性能指標。

主動式熱像檢測實務上的「三大工程壁壘」：

高能脈衝激發下的極端動態範圍與飽和溢出 (Blooming)

在脈衝閃光熱像檢測中，高能氙氣閃光燈 (Xenon flash) 會在幾毫秒內將數千焦耳的能量傾瀉於材料表面，作為觀測基準的紅外線相機若採用固定的積分時間 (Integration time)，這股瞬間的強烈熱輻射會使感測器的像素井容瞬間填滿，並產生嚴重的飽和溢出 (Blooming) 與電子串擾 (Crosstalk)，這種光學偽影會導致相機在激發後的關鍵數十毫秒內處於「致盲」狀態，徹底遺失淺層瑕疵最關鍵的早期熱暫態冷卻數據。

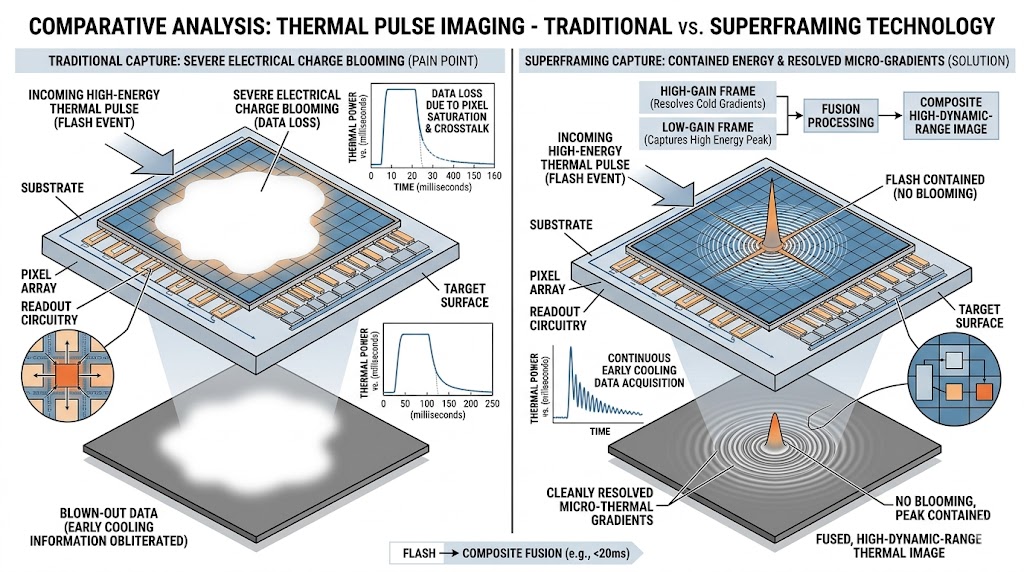

熱脈衝成像技術對比示意圖：左側傳統技術因飽和電性溢散導致資料遺失，右側則為透過新技術融合高低增益影格，生成高動態範圍影像，能清晰採集並解析微小熱梯度。

高速熱擴散與時間採樣交疊失真 (Temporal Aliasing)

複合材料表面的熱量消散速度極快，特別是針對微米級的淺層脫層，其表面熱對比的峰值可能僅出現於閃光後的幾毫秒之間，若採用常規的非冷卻微測輻射熱計，其物理熱響應時間 (通常 >10 毫秒) 會導致嚴重的時間遲滯與熱拖影 (Thermal smearing)，即使是初階的製冷型相機，若全域幀率 (Frame rate) 無法達到 300 Hz 以上，也將產生時間採樣的交疊失真，導致演算法無法精準重建冷卻曲線，進而嚴重誤判瑕疵的深度與大小。

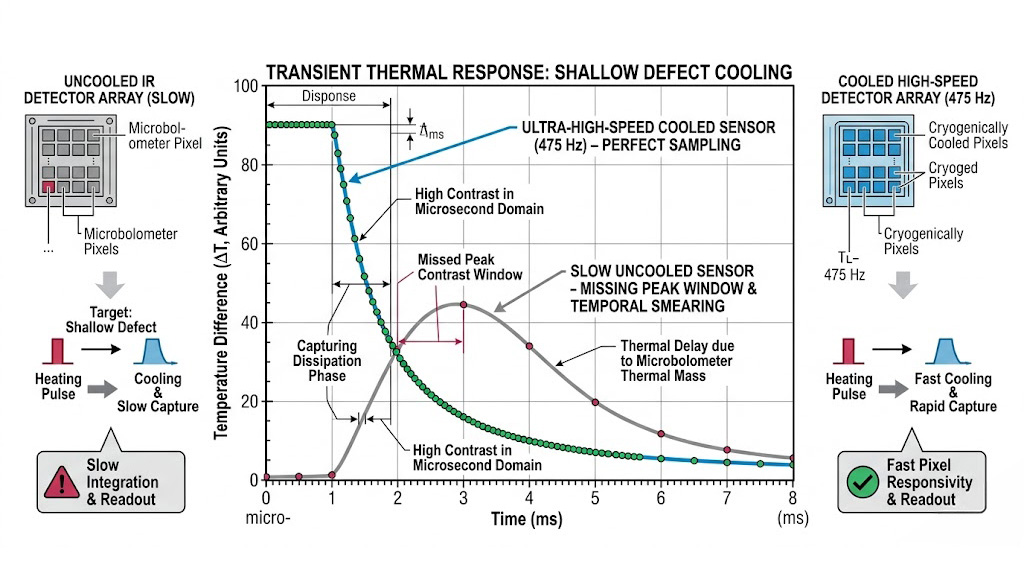

淺層缺陷熱擴散量測示意圖，低速非冷卻感測器錯失瞬態峰值導致時間糊邊，475 Hz 高速冷卻感測器則實現完美採樣，捕捉快速耗散與微秒級高對比度熱響應。

微弱熱對比與底噪干擾的光子擷取極限

隨著瑕疵深度的增加，傳遞回表面的熱訊號會呈指數級衰減。深層脫層在表面造成的溫差 (Delta T) 往往小於數十毫克耳文 (mK)，若紅外線攝影機的雜訊等效溫差 (NEdT) 表現不佳，或是內部冷卻核心的熱管理不穩定，這些微弱的瑕疵特徵將直接隱沒於感測器的時間雜訊與空間底噪中，在缺乏極致純淨光子擷取能力的情況下，系統將無法滿足航太級別的微小缺陷檢測門檻。

雜訊底限比較顯示：非冷卻微測輻射計因高雜訊淹沒 <50mK 熱特徵；深度冷卻銻化銦陣列憑藉乾淨平坦的基線和最低雜訊底限，實現清晰的訊號提取與卓越訊噪比，成果顯著。

突破 NDT 暫態擷取極限的光電架構

面對上述嚴苛的航太複合材料檢測與動態熱特徵驗證，奧創系統推薦導入 SBIR 基於深度製冷技術與超高幀率的全數位化 MWIR 影像量測架構，針對主動式熱像檢測實務上的痛點，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機。

首先，面對脈衝閃光的瞬間高溫致盲挑戰，IRC900 系列內建了先進的超幀技術 (SuperFraming)。此硬體底層架構能在連續影格間自動切換並融合多組長短不同的積分時間，協助系統在承受閃光燈瞬間高能反射時維持「零飽和與零溢出 (No blooming)」，同時完美保留激發後冷卻期間的微細溫差，以單一資料流提供涵蓋整個測試週期的超高動態範圍。

IRC900 系列科研級熱像儀採用史特林冷卻 InSb 感測器 ，具備超低雜訊與極高靈敏度，支援高速幀率及靈活的視窗化功能，能精準捕捉瞬態熱變化，為半導體分析、彈道測試與材料研究提供精確的觀測數據。

其次，為突破高速熱擴散的時間解析限制，我們特別推薦 IRC906HS 機型。該系統搭載封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 感測陣列，憑藉強悍的數位吞吐量，能在 640x512 全解析度下支援高達 475 Hz 的超高全域幀率，並支援低於 150 奈秒 (ns) 的極限積分時間。這能確保攝影機完美凍結微秒級的熱暫態響應，精準採樣冷卻曲線的每一個關鍵轉折點。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

最後，針對深層瑕疵的微弱熱對比，IRC900 系列具備極佳的 NEdT 表現與全金屬外部構件 (All metal external parts)。其穩定的閉迴圈製冷系統不僅確保了極致的雜訊底限，更能抵禦工業檢測現場的環境震動，確保每一次的閃光激發測試都能獲得具備極高訊雜比 (SNR) 的純淨科學數據。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛航太規範的主動式非破壞性檢測 (NDT) 量測環境，由於實際的系統配置將高度因應您的複合材料厚度、閃光燈激發能量、瑕疵分析演算法需求及自動化檢測機台限制而有所不同，如需深入規劃 IRCameras 系列高階紅外線攝影機（如高幀率 IRC906HS 及其光學模組）的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的高階光電系統與自動化量測導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
