從測距模擬到脈衝分析，解密高階光電雷射系統的測試極限與選購差異

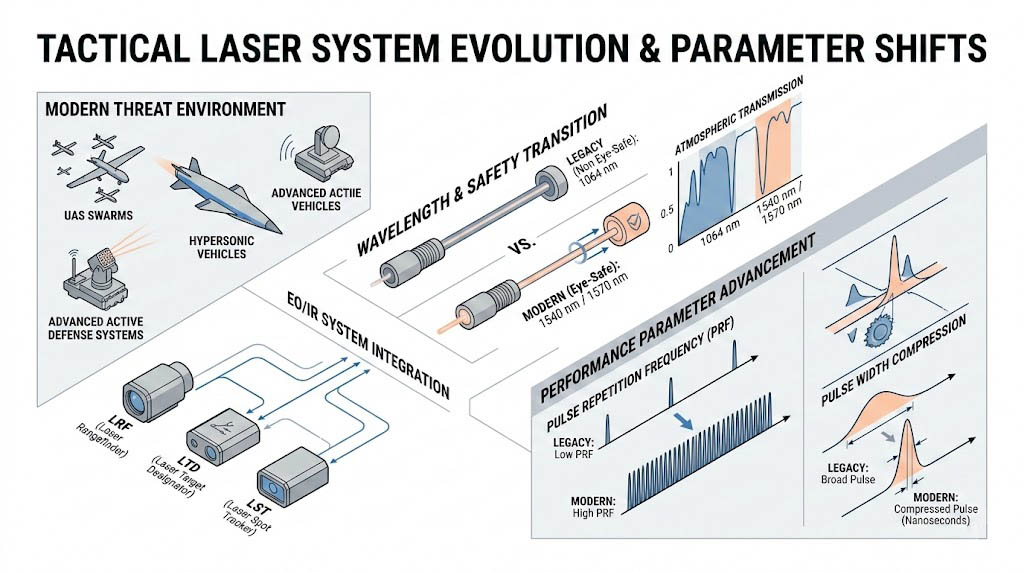

戰術雷射系統測試的嚴苛環境與法規演進

進入 2026 年，隨著無人機蜂群（UAS Swarms）、極音速載具以及先進主動防禦系統的普及，戰術光電系統中的雷射測距儀（LRF）、雷射標定器（LTD）與雷射光點追蹤器（LST）正面臨前所未有的精準度考驗，現代雷射系統的操作波段已從傳統的 1064 奈米，大量轉向對人眼安全的 1540 奈米與 1570 奈米頻段；同時，脈衝重複頻率（PRF）急遽提升，脈衝寬度則被壓縮至數十奈秒（Nanoseconds）甚至更低的極限。

在這樣的技術背景下，國際軍規與工業標準面臨了全面的升級，例如，針對雷射與光電系統驗證的 NATO STANAG 規範、MIL-STD-810H 環境動態適應性標準，以及針對高能雷射量測的 ISO 11554 標準，皆對測試設備的「奈秒級時間解析度」、「超寬動態能量範圍」與「空間輻射均勻度」提出了極度嚴苛的要求，測試規範之所以越來越嚴格，是因為在光速傳遞的物理法則下，任何微小的一奈秒時間誤差，就等同於現實世界中數十公分的距離誤判，當飛彈尋標器在末端導引階段依賴四象限探測器進行微秒級的姿態修正時，測試設備若無法提供絕對純淨、無相位抖動（Jitter）且空間分佈完美的雷射模擬訊號，將導致演算法產生致命的偏差。

要對這類系統進行實驗室級別的「硬體迴路（HWIL）」驗證，工程師無法單靠將雷射打向牆壁或使用簡單的示波器來完成，一個高標準的雷射測試架構，必須能夠在光學平台上，完美模擬出從數十公尺到數十公里外的雷射回波、精確量測每一個脈衝的微觀波形與巨觀能量，並投射出符合繞射極限的均勻雷射標靶。這是一場與光速、極端能量密度以及微觀噪訊對抗的物理戰爭。

實務三大核心難題

在進行雷射接收器靈敏度、測距精確度、脈衝波形分析以及瞄準線（Boresight）共軸校準等業界標準測試時，研發工程師與國防工業分析師經常面臨以下三大技術痛點：

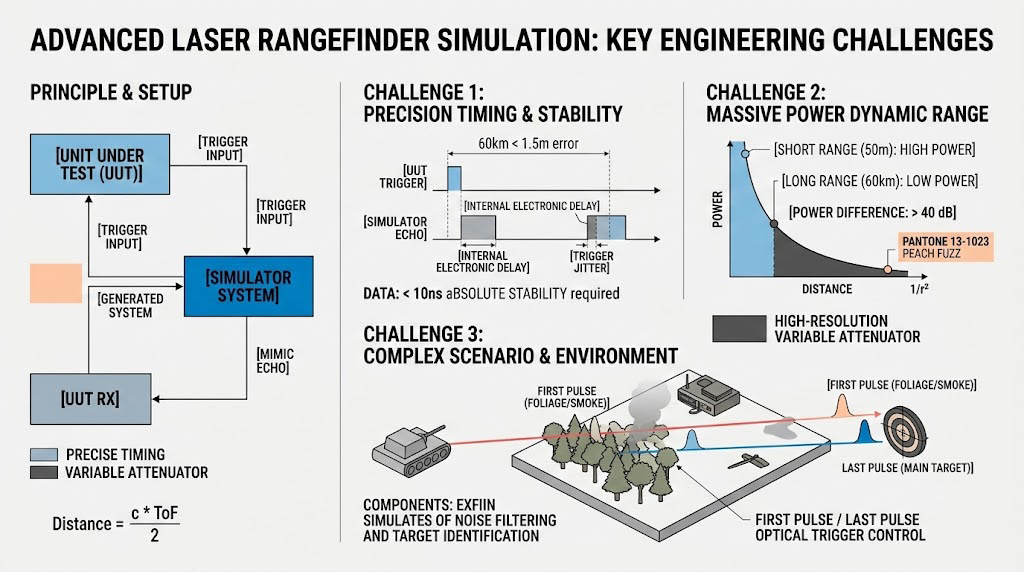

高動態範圍距離模擬中的時間延遲與多重回波邏輯

雷射測距的物理本質是「飛行時間（Time of Flight）」的量測，當發射器射出雷射後，光束經過大氣傳播、擊中目標並反射回接收器，在實驗室中模擬這個過程，測試設備必須接收來自待測物的光學觸發訊號，經過極度精密的內部高速時序電路計算後，再發射出一個「模擬回波」給待測物的接收器。

這裡存在著兩個極端困難的物理門檻，首先是「時間與距離的換算精度」，要模擬長達六十公里的距離，同時要求誤差小於一點五公尺，測試設備的觸發響應與內部電子延遲必須控制在個位數奈秒的絕對穩定狀態，任何電氣雜訊引起的觸發抖動（Jitter），都會直接摧毀距離模擬的公信力，其次是「龐大的能量動態範圍與複雜環境模擬」，雷射能量在空間中傳遞時，會隨著距離的平方成反比衰減，並受到大氣消光係數的影響，一個模擬五十公尺距離的回波能量，與一個模擬六十公里距離的回波能量，兩者之間的功率差異高達數個數量級（超過 40 分貝）。測試設備必須具備超高解析度的電控可變衰減器，才能精確還原這種劇烈的能量落差。更棘手的是，在真實戰場中，雷射往往會先穿透樹冠或煙霧（產生第一道微弱回波），再擊中實體目標（產生第二道主回波），如果測試設備缺乏產生「首脈衝 / 末脈衝」的雙重光學觸發控制能力，工程師將完全無法驗證待測物在受遮蔽環境下的雜訊過濾與真實目標辨識能力。

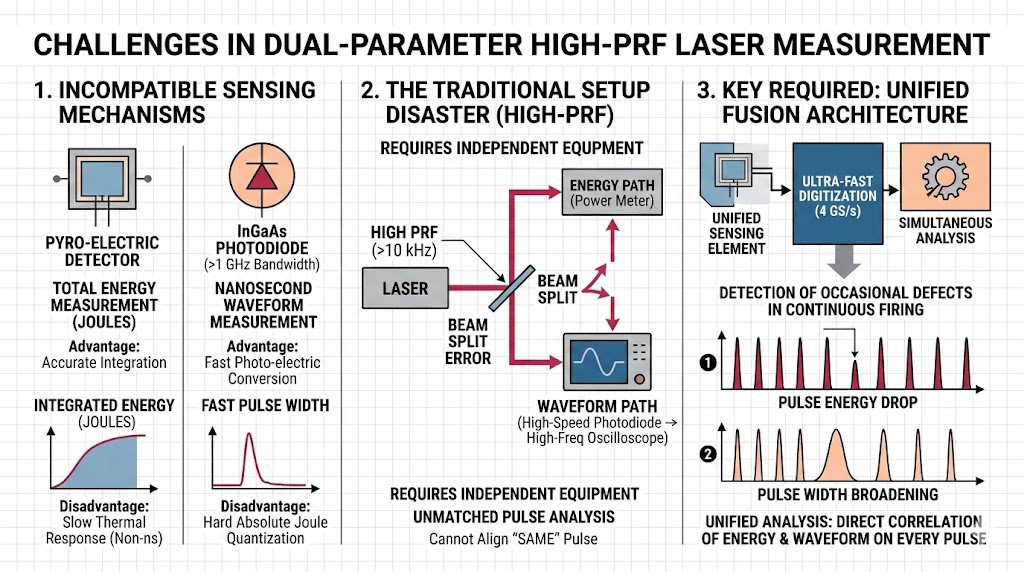

高頻脈衝特性中的「總能量」與「時域波形」觀測衝突

在評估雷射發射器的健康狀態與輸出效能時，工程師必須同時得知兩個關鍵數據：這發雷射的「總能量（焦耳）」有多大？以及這發雷射的「脈衝寬度與形狀（奈秒）」長什麼樣子？

在實務物理量測上，這兩項數據需要完全不同的感測機制。要精確量測總能量，通常需要依賴熱釋電（Pyro-electric）偵測器，它透過吸收光能轉化為熱能來計算總量，這種機制的優點是能量積分極度準確，但缺點是熱傳導的物理反應極慢，完全無法呈現脈衝在奈秒級別的波形起伏；相反地，要觀測奈秒級的波形與脈衝寬度，必須使用具備超高頻寬（例如 1 GHz）的光電二極體（如 InGaAs 快速偵測器），它能瞬間將光子轉化為電子，但卻難以精準量化絕對的總焦耳數。

實務上的災難在於，當面對高達每秒一萬次（10 kHz）甚至更高的脈衝重複頻率時，傳統實驗室往往需要架設兩套完全獨立的光路與設備：一邊用功率計量能量，另一邊用高速光電探頭接上昂貴的高頻率數位示波器看波形。這不僅產生了光束分光的誤差，更無法將「同一個」脈衝的能量與波形進行對齊分析。如果設備缺乏將極高速數位化取樣（高達每秒四十億次取樣）與熱釋電感測完美融合的架構，工程師根本無法抓出在連續發射過程中，偶發性的「脈衝能量掉落」或「脈衝寬度展寬」等致命缺陷。

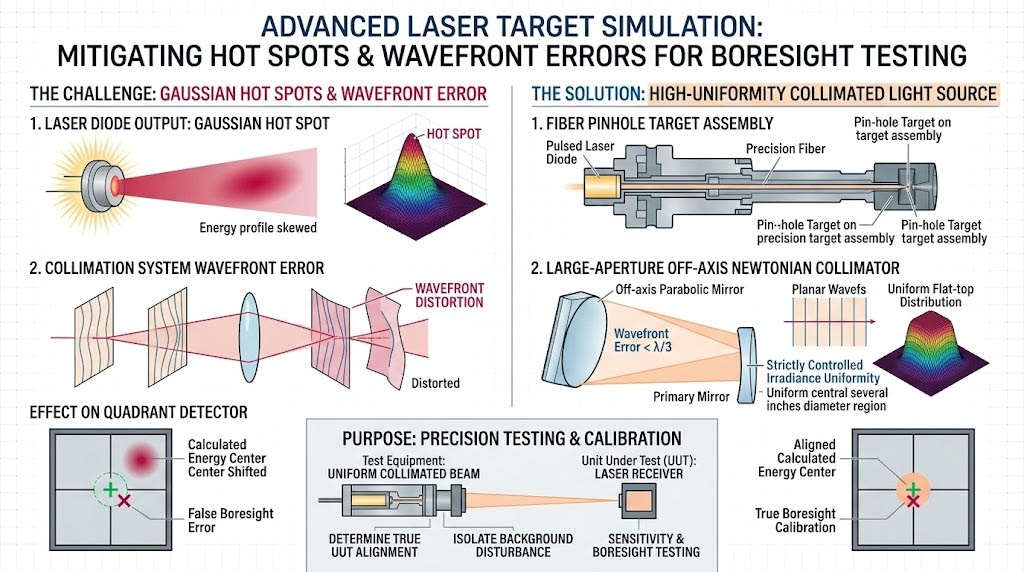

四象限探測器校準中的空間輻射均勻度與光束發散角挑戰

在飛彈尋標器或高階標定系統的測試中，常常需要驗證四象限探測器（Quadrant Detectors）的精確度。這類感測器透過四個對稱的感光區域來計算雷射光斑的能量分佈，進而得出目標的方位誤差。這要求投射進感測器的雷射光束，必須在整個有效孔徑內具備近乎完美的「空間能量均勻度」。

如果測試設備（如雷射目標投影器）輸出的雷射光束存在高斯分佈的明顯熱斑（Hot spots），或者準直光學系統存在波前誤差，投射出的雷射光斑就會呈現能量傾斜。當這種不均勻的光斑打在四象限探測器上時，即使探測器完美對準了物理幾何中心，電路計算出的能量質心也會發生偏移，導致系統產生虛假的瞄準線誤差。

為了解決這個問題，工程師必須將脈衝雷射二極體與精密的光纖針孔目標組件結合，並透過大孔徑的離軸牛頓式準直儀，將光束擴束並準直輸出。這項挑戰極其考驗光學加工極限：準直儀的波前誤差必須小於波長的三分之一，且在中心直徑數英吋的區域內，雷射輻射照度的不均勻性必須嚴格控制在極小百分比內。若缺乏這種高等級的均勻準直光源，工程師在進行雷射接收器靈敏度測試或視軸共軸校準（Boresight Testing）時，將無法釐清量測到的偏差究竟是待測物的光學瑕疵，還是測試設備自身造成的背景干擾。

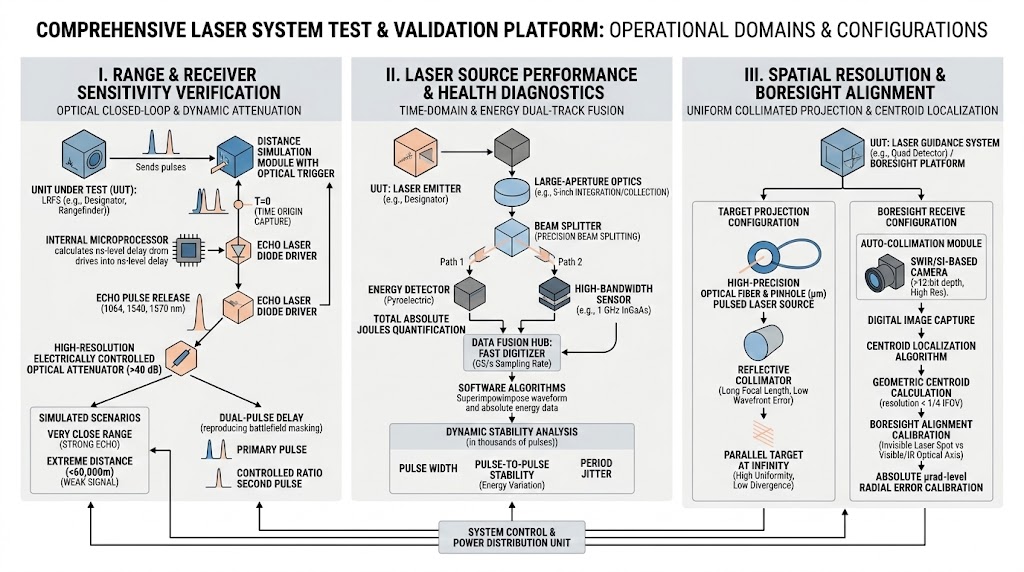

雷射測試器的系統化配置策略

為了徹底克服上述的奈秒級時序、極端動態範圍與空間均勻度難題，建構無懈可擊的光電測試平台，研發實驗室必須放棄將零散儀器東拼西湊的作法，轉而採用依據嚴謹光機電幾何與高速數位運算邏輯打造的「系統化雷射測試模組」。針對不同的驗證目的，其配置核心邏輯可精煉為三大技術路徑：

測距與接收器靈敏度驗證：光學閉迴路與動態衰減

當測試重點在於驗證雷射測距儀（LRF）的演算法與接收器極限時，系統必須配置具備光學觸發（Optical Trigger）能力的距離模擬模組。其運作邏輯是：模組內建的高靈敏度探頭捕捉待測物發出的雷射脈衝（通常大於 150 kW 的峰值功率即可觸發），這瞬間成為時間原點（T=0）。 接著，系統內部的微處理器會根據使用者設定的「模擬距離」，計算出對應的奈秒級時間延遲，並驅動模組內部的 1064nm、1540nm 或 1570nm 雷射二極體發出回波脈衝。配置的關鍵在於其「衰減架構」，必須具備超過 40 分貝的高解析度電控光學衰減器，以模擬極近距離的強烈回波與極遠距離（高達六萬公尺）的微弱訊號。此外，雙重脈衝延遲設定能力，能讓系統在設定的延遲時間點前後，釋放第二道比例可控的脈衝，完美重現戰場上受遮蔽或複雜反射面的真實物理情境。

雷射源效能與健康診斷：時域與能量的雙軌融合

當測試對象是雷射發射器（Designators/Illuminators），需要全面診斷其光學健康狀態時，系統配置必須走向「雙偵測器融合（Dual-Detector Fusion）」架構。 在這個配置中，一組能容納大口徑（如高達 5 英吋）光束的積分或收集光學系統是前導。光束進入後被精確分流：一路導向熱釋電能量偵測器，負責以極低誤差量化單一脈衝的絕對焦耳數；另一路則導向頻寬高達 1 GHz 的快速感測器。此配置的核心大腦是一組每秒取樣率高達數十億次（GS/s）的高速數位轉換器。透過軟體演算，這種架構能將捕捉到的波形與絕對能量數據完美疊合，讓工程師在數以千計的連續脈衝中，精準分析出脈衝寬度、脈衝間的能量變異（Pulse-to-Pulse Stability）以及週期抖動，徹底透視雷射源的動態穩定性。

空間解析與共軸校準：均勻準直投影與質心定位演算

當任務轉向雷射導引系統的對準、四象限探測器的校驗，或是多感測器平台（可見光/紅外線/雷射）的共軸視軸校準（Boresight Alignment）時，配置的核心在於「空間幾何的絕對控制」。 對於投影標靶，必須配置整合高精密光纖與微米級針孔的脈衝雷射源，並將其安裝於長焦距、低波前誤差的反射式準直儀焦點上。這能確保雷射以極高的均勻度與極低的發散角投射出平行的無限遠目標。 而對於共軸接收測試，則需要配置內建短波紅外線（SWIR）或高解析度矽基相機的自動準直模組。透過超過 12 位元深度的數位影像擷取，結合精密演算法計算雷射光斑的「幾何質心（Centroid）」，其解析度可達相機瞬時視場（IFOV）的四分之一以內。這樣的配置使得系統能將不可見的雷射光斑，與可見光或中長波紅外線的光學軸心進行微幅徑向誤差（µrad 等級）的絕對校準對位。

從模擬到驗證的一站式雷射測試解決方案

以系統級思維突破雷射測試極限

面對上述嚴苛的測試標準與極端物理量測難題，單一儀器往往難以竟全功。要解決奈秒級的時序同步、高達數個數量級的能量動態範圍，以及跨波段的精準共軸校準，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密光機電深度融合的系統級架構。

奧創系統深知高階光電雷射測試的痛點，我們所提供的 SBIR 測試解決方案 其優勢在於提供「從光學模擬、精確激發、脈衝診斷到自動化數據擷取與驗證的一站式方案 (Turnkey Solution)」，針對不同的雷射性能特性化需求，我們強烈推薦導入奧創系統網頁上所提供的 SBIR 專業雷射測試系列產品，涵蓋從測距模擬到時域分析的完整光譜。

奧創系統推薦測試模組配置與技術優勢

雷射測距與接收器驗證：LRTM 雷射測距測試模組

SBIR LRTM 雷射測距測試模組，提供 1064/1540/1570nm 雷射源，專為雷射測距儀與接收器測試；支援光學/電氣觸發，動態模擬 50m 至 60km 距離 (精度 +/-1.5m 或 0.01%)；具備 >40dB 脈衝功率控制與首/末脈衝功能。

針對 LRF 與接收器的極限測試，我們推薦 SBIR LRTM (Laser Range Test Module)。此模組完美解決了距離模擬的痛點，整合了 1064nm、1540nm 及 1570nm 三波長雷射源。透過其卓越的高解析度衰減器與精密時序電路，LRTM 能在 50 公尺至 60,000 公尺的極寬動態範圍內進行無縫模擬，且距離精度高達 +/- 1.5 公尺或 0.01%。其獨特的「首/末脈衝控制」與光學觸發模式，能協助客戶精確驗證系統在複雜遮蔽環境下的測距邏輯，徹底排除演算法的盲區。

脈衝特性與能量深度診斷：TEM 時間能量模組

使用 SBIR 的 TEM 精準量測雷射脈衝能量、寬度與時間特性 (900-1700nm)，配備高速數位器與熱釋電偵測器，提供可靠診斷。

為了精確透視雷射發射器的健康狀態，我們提供 SBIR TEM (Temporal Energy Module)。這套模組以雙偵測器架構突破物理限制，完美結合了 1GHz 高速 InGaAs 偵測器與熱釋電能量偵測器。TEM 內建高達 4 GS/s 的高速數位轉換器，能捕捉從 900nm 到 1700nm 波段內、3 µJ 至 7 mJ 的極端脈衝能量。透過我們的系統整合，TEM 能夠精確量測脈衝寬度、週期與振幅，是全面診斷雷射動態穩定性的頂級利器。

均勻目標模擬與四象限校準：PLD 脈衝雷射二極體目標投影器

SBIR 脈衝雷射二極體目標投影器，提供 1064nm 均勻準直脈衝雷射輸出，具備 20-12,500Hz PRF、20ns 脈寬與高穩定性，適用於雷射接收器/探測器測試及雷射導引飛彈四象限探測器對準，包含牛頓式準直儀、雷射源/控制器及光纖/針孔目標組件。支援手動與 Ethernet 遠端控制。

在應對導引系統與探測器對準的空間均勻度挑戰時，PLD (Pulsed Laser Diode Target Projector) 是不可或缺的配置。它將 1064nm 雷射源、精密切割的光纖/針孔組件與高階牛頓式準直儀（如 STC-630Z）完美結合。PLD 能提供極度均勻的準直脈衝雷射輸出（中心 4 英吋區域內均勻度達 ±10%），並支援高達 12,500Hz 的脈衝重複頻率 (PRF)，完美協助客戶符合規範中對四象限探測器校準的嚴苛空間分佈要求。

跨光譜共軸對位與解析度測試：BAM 與 MSS 模組



對於多感測器融合平台的終極挑戰，奧創系統提供 BAM (視軸校準模組) 與 MSS (多光譜光源)。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。


SBIR 視軸校準模組 (BAM)，透過自動準直與 IRWindows™5 軟體，精準共軸校準多重成像系統與雷射；提供 SWIR 或矽基相機選項，涵蓋 0.4-2µm 波段，。適用於準直儀整合或開放平台。

BAM 透過內建的高階 SWIR 或矽基相機，結合精密的質心定位演算法，能實現雷射與成像系統間微幅徑向誤差（25 µrad 以內）的自動化共軸校準，並精確量測光束發散角。而 MSS 則運用積分球技術巧妙整合絕對/差動溫度黑體與脈衝雷射，專為距離閘控相機（Range-gated cameras）提供同步的瞄準軸校準與影像解析度測試光源。

更重要的是，上述所有先進的硬體模組，皆能與我們推薦的 SBIR IRWindows™5 自動化測試軟體 進行深度無縫整合。透過標準的乙太網路或 IEEE-488 介面，研發人員只需透過直覺的圖形化介面，即可一鍵執行複雜的連續脈衝分析（單次量測高達 2,048 個脈衝）與自動化對準腳本，將龐大的測試數據自動轉化為標準報告，大幅提升測試效率並徹底排除人為操作的變數。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

歡迎造訪奧創系統科技官方網站探索更多關於 LRTM 雷射測距模組、TEM 時間能量模組、BAM 視軸校準模組以及各類型光電測試設備的詳細產品資訊。
