高階紅外線感測器之黑體輻射源物理極限與選配策略全攻略

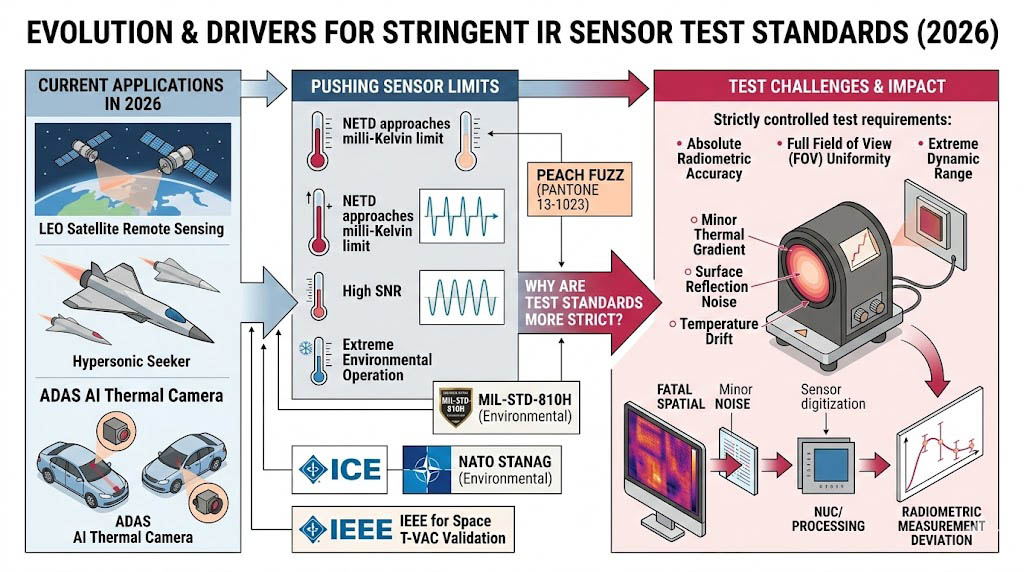

2026 現代光電熱輻射測試的嚴苛環境與法規演進

進入 2026 年，隨著低軌衛星遙測載荷、極音速載具尋標器、以及具備人工智慧邊緣運算的先進駕駛輔助系統（ADAS）熱像儀的普及，紅外線感測器（IR Sensors）與焦平面陣列（FPA）的操作極限已被推升至前所未有的境界。現代高階紅外線系統不僅需要在極端環境中維持運作，其熱靈敏度（如雜訊等效溫差）更已逼近個位數毫開爾文（milli-Kelvin）的物理極限。

在這樣的技術背景下，國際軍規與工業標準面臨了全面的升級，例如，針對軍用光電系統環境適應性的 MIL-STD-810H 標準、北約 STANAG 規範，以及 IEEE 針對太空載荷熱真空（T-VAC）驗證的嚴格準則，皆對測試設備的「絕對輻射溫度準確性」、「全視場空間均勻度」與「極端溫度動態範圍」提出了極度嚴苛的要求。測試規範之所以越來越嚴格，是因為現代感測器的訊號雜訊比極高，在進行兩點非均勻性校正（NUC）、最小可解析溫差（MRTD）或輻射度絕對定標時，任何來自測試基準源（黑體）的微小熱梯度、表面反射雜訊或溫度漂移，都會在感測器的數位化過程中被劇烈放大，導致演算法產生致命的空間雜訊或輻射量測偏差。

為了在實驗室中進行系統級的「硬體迴路」驗證或感測器晶片級的基礎特性分析，工程師必須仰賴近乎完美的「黑體輻射源」作為物理基準。理想的黑體必須能夠百分之百吸收並輻射所有波長的熱能；然而，在實務的物理世界中，要橫跨零下四十度至高達攝氏一千度的極端溫域，同時維持小於百分之二攝氏度的均勻度與極高的表面發射率，是一場對抗熱動力學與材料科學極限的戰爭。

實務上三大核心難題

在進行寬溫域的紅外線接收器靈敏度驗證、大面積焦平面陣列校準以及高溫目標特徵模擬時，研發工程師與系統分析師經常面臨以下三大技術痛點：

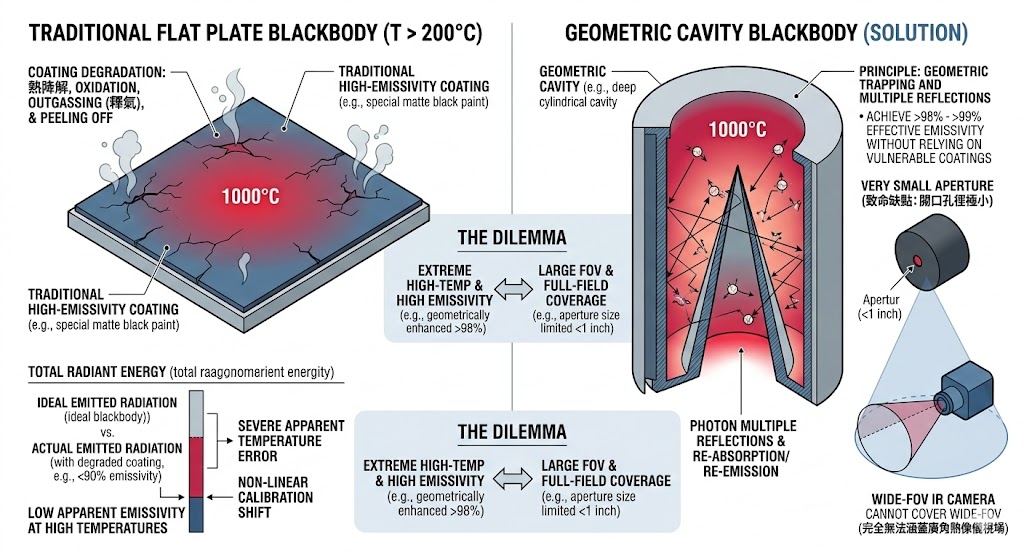

高溫環境下的「表觀溫度」衰減與腔體幾何物理極限

當測試需求涉及到模擬飛彈尾焰、高溫引擎排氣或極音速摩擦熱時，黑體輻射源的設定溫度往往需要高達攝氏六百度甚至一千度。這裡存在著一個巨大的熱力學與材料學難題：傳統用於大面積平板黑體的高發射率塗層（如特殊的消光黑漆），在高於攝氏一百度或兩百度時，會發生嚴重的熱降解、氧化或釋氣現象，導致塗層剝落並喪失其高發射率特性。
如果金屬裸板的發射率下降（例如降至百分之九十甚至更低），會產生嚴重的「表觀溫度誤差」。我們可以用純物理的敘述來理解：物體釋放的總輻射能量包含了自身發射的熱輻射，以及反射自周遭環境的背景輻射。當黑體設定在一千度時，如果其發射率只有百分之九十，感測器量測到的輻射通量將遠低於一千度理想黑體應有的能量，這會導致感測器的絕對輻射校準曲線產生嚴重的非線性偏移。

為了解決高溫塗層失效的問題，工程師在實務上必須捨棄平板設計，改採「幾何腔體（Cavity）」設計。腔體黑體的物理原理是透過製造一個深孔（例如圓柱形或圓錐形內部結構），當內壁發出熱輻射時，光子會在腔體內部進行無數次的漫反射。每一次反射都會被腔壁再次吸收並重新發射，這種「多次反射」的物理機制，能在不依賴脆弱化學塗層的情況下，將幾何有效發射率人為推升至百分之九十八甚至百分之九十九以上。然而，腔體設計的致命缺點在於「開口孔徑極小」（通常只有一英吋或更小），完全無法涵蓋廣角熱像儀的視場，這使得工程師在「極端高溫高發射率」與「大視場全幅覆蓋」之間陷入兩難的抉擇。

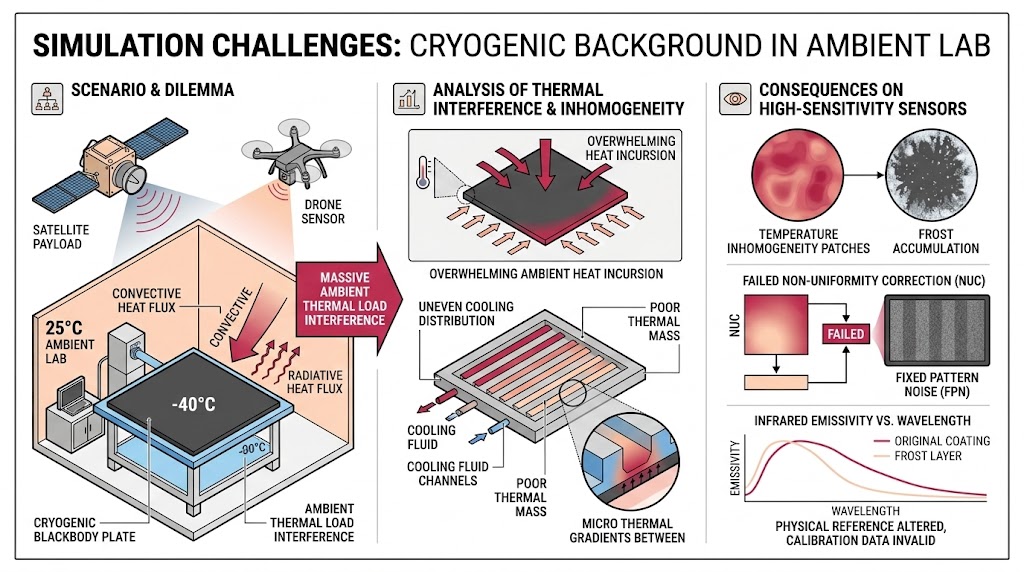

極低溫背景模擬中的熱負載對抗與空間均勻度崩潰

現代太空遙測載荷或高空無人機感測器，必須在極寒的背景環境下尋找微弱的熱源目標。為了在一般實驗室常溫環境中模擬這種「深冷背景」，工程師需要將大面積的黑體輻射板冷卻至零下二十度甚至零下四十度。

實務上面臨的第二大難題是「劇烈的環境熱負載干擾」。在常溫（約攝氏二十五度）的實驗室中，將一塊大面積金屬板維持在零下四十度，意味著周遭空氣的龐大熱能會透過對流與輻射，瘋狂地湧入黑體板表面。如果冷卻系統的制冷能力分布不均，或是黑體背板的熱質量（Thermal Mass）設計不良，冷卻液流經的管道與金屬板之間會產生微小的熱梯度。

這會導致一個災難性的後果：黑體表面出現了數度乃至數十分之一度的「溫度不均勻斑塊」。對於熱靈敏度極高（能分辨萬分之一度溫差）的現代感測器而言，這種不均勻性會被誤認為是目標特徵，直接摧毀非均勻性校正（NUC）的結果，導致感測器在實際運作時畫面上佈滿固定的空間雜訊（Fixed Pattern Noise）。此外，在非真空環境下，降至露點以下的低溫會導致空氣中的水氣瞬間在黑體表面凝結成冰霜。冰層的紅外線發射率與原始塗層截然不同，這等同於在測試過程中隨機改變了物理基準，讓所有校準數據瞬間作廢。

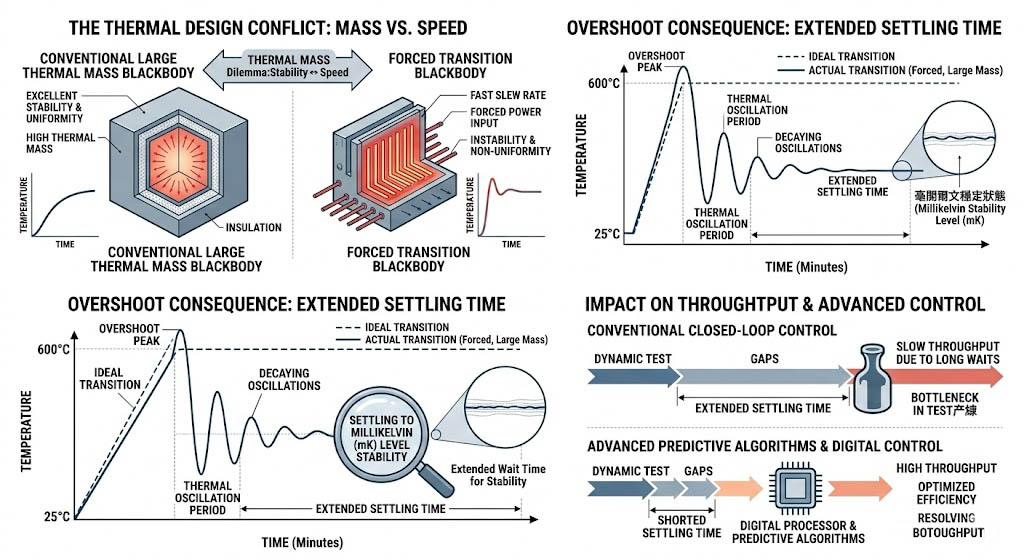

動態測試通量中的升降溫遲滯與 PID 控制過衝

在國防工業的量產線或複雜的研發驗證腳本中，測試系統必須在極短的時間內完成多個溫度點的轉換。例如，從常溫迅速加熱至六百度，隨後又必須降溫至五十度進行另一項特徵化驗證。

這裡的物理衝突在於「熱慣性」與「穩定時間」。為了保證溫度的絕對穩定與均勻，高階黑體通常具備極大的質量。但質量越大，升溫與降溫的速率（Slew Rate）就越慢。如果強行加大加熱功率，傳統的閉迴路控制系統往往會產生「溫度過衝（Overshoot）」——溫度超過了設定點，然後在設定點上下反覆震盪，需要耗費數分鐘甚至數十分鐘才能完全靜止到毫開爾文級別的穩定狀態。在動態測試中，這種漫長的等待時間會讓整體測試產能大幅下降。若缺乏極度高階的數位微處理器控制與預測性演算法，工程師將被迫在「犧牲測試效率」與「妥協溫度穩定度」之間做出抉擇，成為自動化測試產線中最脆弱的瓶頸。

黑體輻射源的系統化幾何與熱力學配置策略

為了徹底克服上述的高溫衰減、極低溫均勻度崩潰以及熱動態遲滯等嚴苛物理難題，建構無懈可擊的光電測試平台，研發實驗室必須放棄單一設備萬能的迷思，轉而採用依據嚴謹熱力學定律與光機電邏輯打造的「多維度黑體輻射系統配置」。針對不同的測試環境與發射率極限，其配置核心邏輯可精煉為以下三大技術路徑：

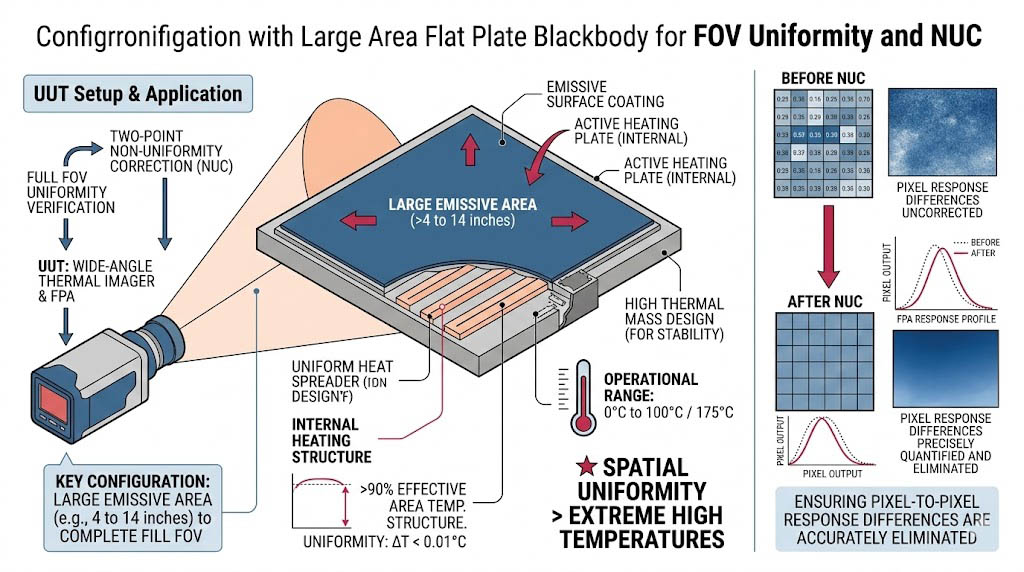

廣角與陣列感測器的基礎定標：大面積絕對溫度平面輻射源

當測試重點在於驗證焦平面陣列（FPA）的全視場均勻性、或是對廣角熱像儀進行兩點非均勻度校正（NUC）時，系統必須配置「大面積平面黑體」。這類輻射源的面積必須足夠大（例如從四英吋到高達十四英吋），以完全填滿待測物的光學視場。 在此配置中，核心考量是「空間均勻度大於極端高溫」。平面黑體通常運作於零度至一百度或一百七十五度之間。由於溫度不至於極端高，重點在於其內部加熱結構是否具備高熱質量的均熱板設計，確保在百分之九十以上的有效發射面積內，溫度差異小於零點零一攝氏度。這能為感測器提供一個如同「無限大純淨天空」般的完美熱背景，確保像素間的響應差異能被精確量化與消除。

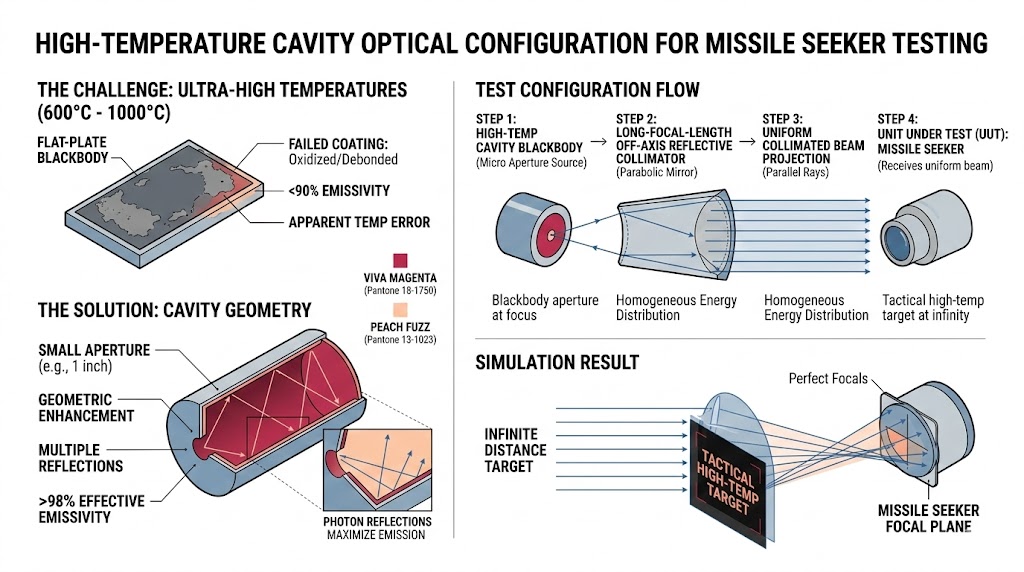

極限高溫目標與長距離模擬：幾何腔體輻射源

當測試對象是導彈尋標器、或是需要模擬極遠距離外的高溫引擎噴流時，測試架構必須走向「高溫腔體配置」。 如前所述，平面塗層無法承受高達六百度甚至一千度的高溫。因此，必須配置具備微小開口（如一英吋）的圓柱或圓錐形腔體黑體。這類黑體透過幾何結構將有效發射率逼近百分之九十八以上。雖然其發射面積極小，但只要將其放置於長焦距離軸反射式準直儀的焦點上，準直儀就能將這個極度高溫且高發射率的小亮點，轉換為一道均勻平行的光束，投射入待測物的光學系統中，完美模擬位在無限遠處的戰術高溫目標。

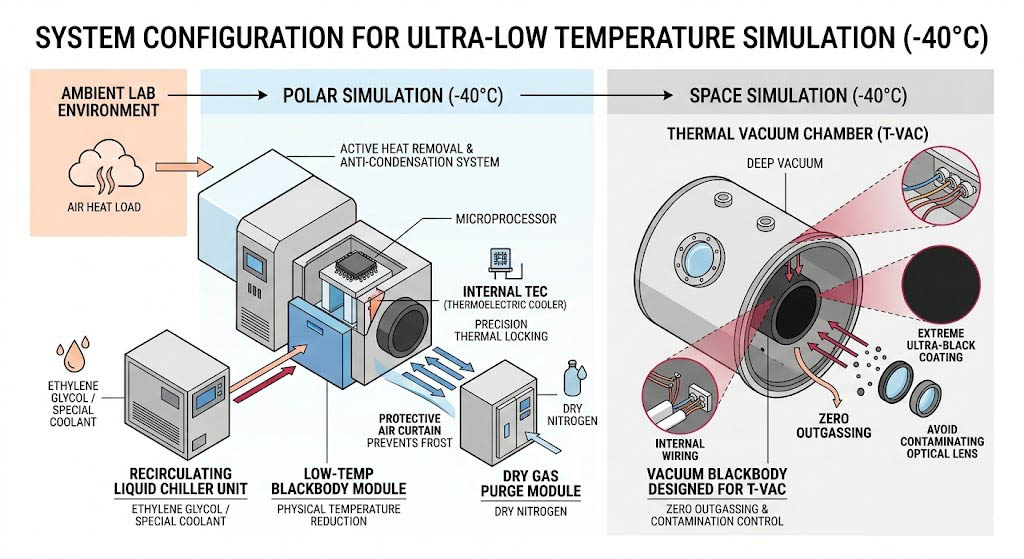

太空背景與深冷動態測試：液冷循環與熱真空適應性配置

針對需要模擬零下四十度極地或太空背景的測試，系統配置必須具備強大的「主動排熱與抗凝結能力」。 純粹依靠半導體熱電冷卻器（TEC）無法在常溫實驗室中對抗龐大的空氣熱負載。因此，必須配置整合「再循環液體冷卻水槽」的低溫黑體模組。利用乙二醇或特殊冷卻液，先將黑體基座的物理溫度強行拉低至接近目標溫度，再由內部的微處理器調控 TEC 進行最後的精密恆溫鎖定。此外，為了防止致命的冰霜凝結，此類系統必須強制配置乾燥氮氣（Dry Gas Purge）吹掃模組，在發射板前方形成無水氣的保護氣簾。而對於真正的太空模擬，則必須配置專為熱真空腔體（T-VAC）設計的真空黑體，確保所有材料（包含極端超黑塗層與內部線材）在深度真空下絕對零釋氣（Zero Outgassing），避免污染昂貴的太空級光學鏡片。

從模擬到驗證的一站式黑體解決方案

以系統級思維突破熱輻射測試極限

面對上述嚴苛的測試標準與極端熱動力學量測難題，單一儀器往往難以竟全功。要解決從零下四十度的深冷背景到攝氏一千度的高溫模擬、克服空間均勻度的崩潰，以及消弭自動化測試中的動態遲滯，現代研發實驗室需要的絕不是零散硬體的拼湊（Box Moving），而是經過精密熱計算與光機電深度融合的系統級架構。

奧創系統深知高階紅外線與光電測試的痛點，我們引以為傲的優勢在於提供 SBIR「從光學模擬、精密熱激發到自動化數據擷取與驗證的一站式方案 (Turnkey Solution)」，針對不同的測試環境與發射率極限需求，我們推薦導入高階 SBIR 系列黑體輻射源，協助客戶符合最嚴苛的國防與航太規範。

針對廣角均勻性與 NUC 校準：EX 系列絕對溫度黑體

對於需要大面積、極致均勻的泛光背景測試，我們推薦 EX 系列絕對溫度黑體。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

此系列提供從四英吋至高達十四英吋的發射面積，能完美覆蓋廣角感測器的視場，其核心優勢在於採用了具備毫開爾文（mK）級穩定度的精密微處理器，確保在全平面上維持優異的溫度均勻性。更關鍵的是其革命性的 VANTABLACK 超高發射率塗層選項，這項基於奈米碳管的專利技術，能將中長波紅外線的發射率推升至驚人的百分之九十九點五以上，徹底消弭環境反射雜訊，協助客戶精準完成非均勻度校正。

針對極端高溫目標模擬：4000 與 4100 系列高溫黑體

SBIR 4000 系列高溫黑體 -- 溫度達 600°C，短期穩定性 ±0.3°C，發射率 >0.93。具備數位精控與均勻朗伯體表面，是精密紅外校準、目標模擬、NUC 測試的理想選擇。


SBIR 4100 高溫腔體黑體，操作達 1000°C，具 0.98 發射率、優異均勻性與穩定性；快速升降溫縮短測試時間。高精度 PID 控制，支援 GPIB/RS-232。適用嚴苛紅外校準測試。

當測試需求邁向高溫極限時，奧創系統提供兩套互補的解決方案。若需要大面積的高溫泛光或背景照射，4000 系列高溫黑體 能在具備高穩定度的前提下，將大面積平面推升至攝氏六百度；而針對需要極致精準高溫點源的應用（如搭配準直儀模擬遠方高溫引擎），我們強烈推薦 4100 高溫腔體黑體，其獨特的腔體幾何設計不僅突破了材料發射率的物理限制（發射率大於 0.98），更能穩定達到高達攝氏一千度的極端高溫。結合其優異的升降溫動態控制能力，能大幅提升高溫特徵驗證的測試效率。

 針對深冷背景與太空環境：EXLT 低溫黑體與真空黑體

為了應對極低溫背景的挑戰，EXLT 延伸區域低溫黑體 是最佳選擇。這套系統整合了強大的再循環冷卻液體機制與熱電控制，即使在無溫控的實驗室中，也能穩定創造並維持零下四十度的絕對低溫基準，且配置了防止水氣凝結的乾燥氣體吹掃設計。若是針對發射前的太空載荷驗證，我們亦提供專為 T-VAC 熱真空艙打造的 真空等級黑體，確保在極端真空與極冷環境中具備完美的熱傳導效率與絕對零釋氣的可靠度。

專為紅外線感測器研發與測試設計的 SBIR EXLT 系列低溫黑體，具備 -40°C 極限低溫、mK 級穩定度與高均勻性；適用於需要精確控制低溫背景的應用。了解 iProbe 校準、VANTABLACK 選項與輻射補償功能。

更重要的是，奧創系統所提供的所有 SBIR 黑體解決方案，皆具備獨立校準的 智慧溫度探棒 (iProbe) 技術，拔插更換即可完成校驗，達成真正的測試產線零停機。上述所有先進的硬體模組，皆能與我們推薦的 IRWindows™5 自動化測試軟體 以及 高階反射式準直儀 進行深度無縫整合。透過標準的乙太網路或 IEEE-488 介面，研發人員只需透過直覺的圖形化介面，即可一鍵自動執行複雜的溫差變化腳本、精確補償輻射光路衰減，並將龐大的測試數據自動轉化為標準報告，徹底排除人為操作的變數。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

歡迎造訪奧創系統科技官方網站探索更多關於 EX 系列絕對溫度黑體、4000/4100 高溫黑體、EXLT 低溫黑體以及各類型自動化光電測試設備的詳細產品資訊。
