突破 B5G/6G 毫米波相控陣列研發瓶頸：高自由度波束賦形與雙極化演算法驗證技術解析



邁入二零二六年的全球無線通訊版圖，第三代合作夥伴計畫（3GPP）的 Release 18 與 Release 19 標準已正式奠定了 5G-Advanced 與 6G 早期網路的技術框架。為了滿足每秒數十千兆位元（Gbps）的超大資料吞吐量與微秒級的超低延遲，通訊載波頻譜正無可避免地向 26.5 GHz 至 29.5 GHz（Ka-Band）甚至更高的毫米波（mmWave）頻段遷移。

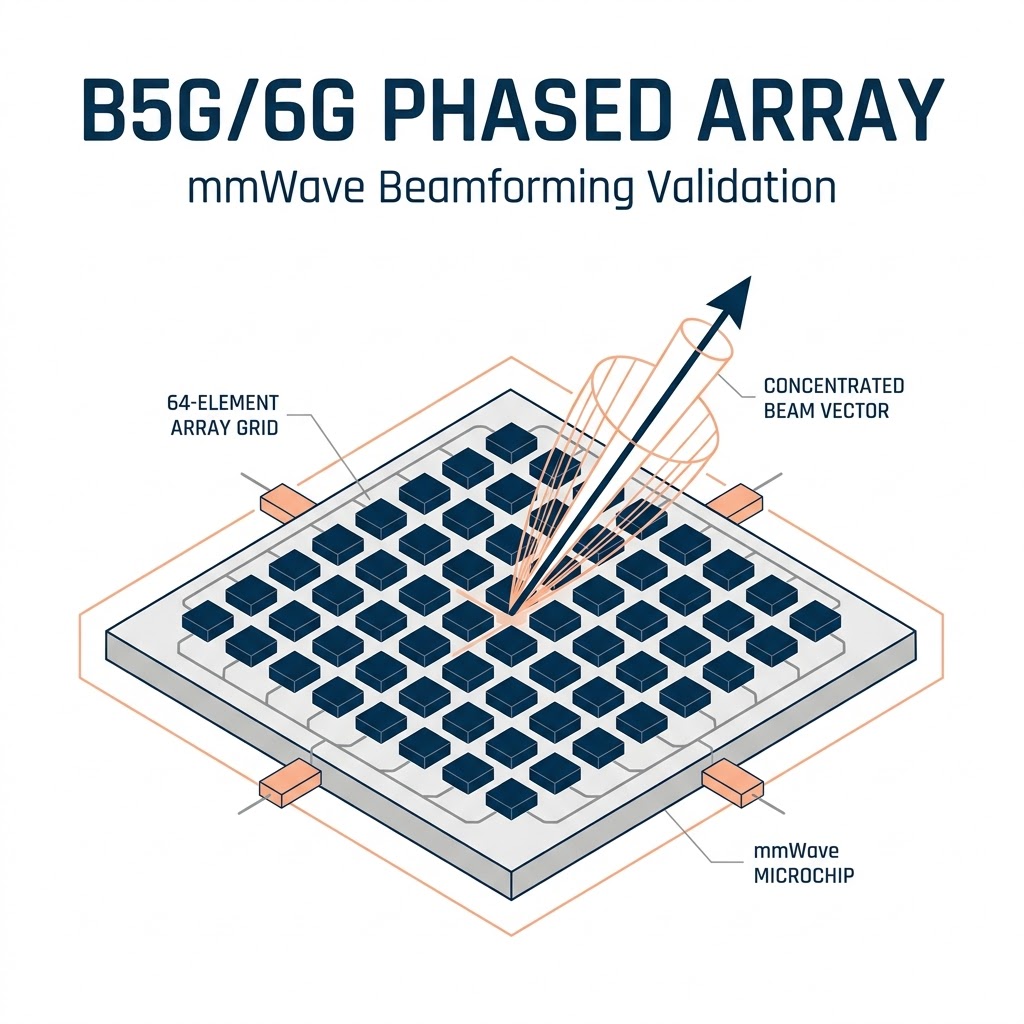

在極高頻環境下，電磁波呈現出極其嚴重的自由空間路徑損耗與大氣分子吸收衰減。傳統的全向性或大波束天線已徹底失效。為維持足夠的鏈路預算（Link Budget），系統必須強制導入大規模主動電子掃描陣列（Active Electronically Scanned Array, AESA）。透過數學物理上的建設性干涉原理，陣列天線能在三維空間中合成出能量極度集中的「筆許波束（Pencil Beam）」，並以微秒級的速度進行空間濾波與動態波束追蹤。

為確保這些複雜的智慧天線在擁擠的電磁環境中不對相鄰頻道產生干擾，國際電信聯盟（ITU）與各國電信法規對發射器的有效全向輻射功率（EIRP）、旁瓣電平抑制比（SLL）、以及波束指向精準度，設下了極其嚴格的容許誤差閾值。然而，當通訊科學家與天線研發工程師試圖在實驗室中從零打造並驗證一套毫米波相控陣列系統時，實務上將遭遇三大極難跨越的物理與數學工程深淵。

高維度波束賦形演算法的矩陣運算複雜度與硬體校準落差

相控陣列天線的運作靈魂在於其背後的波束賦形（Beamforming）演算法矩陣，以一個標準的八乘八（六十四個通道）平面陣列為例，為了將主波束精確指向特定的方位角與俯仰角，同時在干擾源方向壓低旁瓣能量（空間零陷），數位訊號處理器必須即時輸出六十四組獨立的控制權重，精確驅動每個射頻通道內部的移相器（Phase Shifter）與可變增益放大器（VGA）。

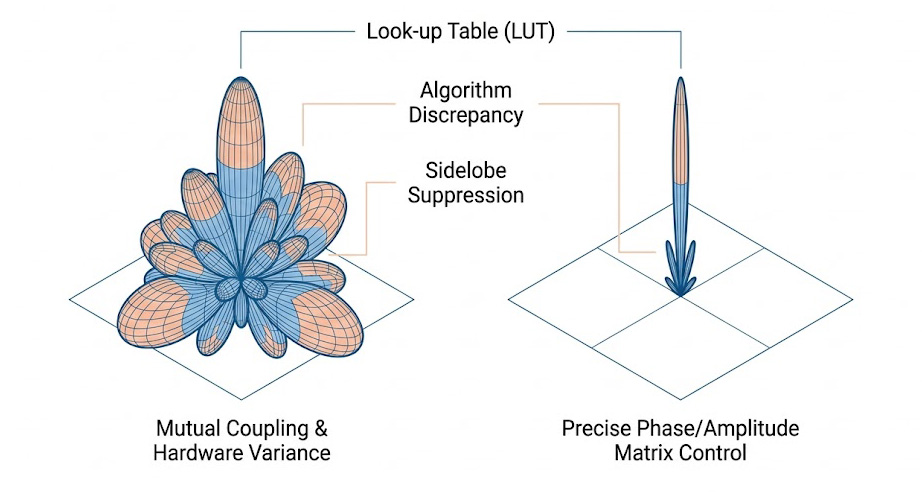

在純粹的數學模擬軟體中，這個過程看似完美，但當演算法落地到真實硬體時，災難便會發生。毫米波頻段的印刷電路板（PCB）走線存在微米級的加工公差；各個射頻主動元件之間存在難以避免的製造變異；更致命的是，密集排列的天線單元之間會產生強烈的電磁互耦合效應（Mutual Coupling）。

這些非理想的物理因素，會導致理想的數學矩陣完全失效，工程師在微波暗室中量測時，往往會發現波束發生了數度的指向偏移（Beam Squint），原本應該被抑制的旁瓣能量異常突起，甚至波束完全發散，為解決此問題，研發團隊必須耗費數月時間，在多個頻率點與掃描角度下進行繁瑣的單通道校準，建立龐大的補償對照表（Look-up Table, LUT）。若缺乏一套底層完全開放且通道特性一致的驗證載具，演算法工程師將迷失在無盡的硬體除錯中，根本無法專注於波束追蹤邏輯的創新。

極化失配現象與雙極化 (Dual-Polarization) 架構的串擾干擾

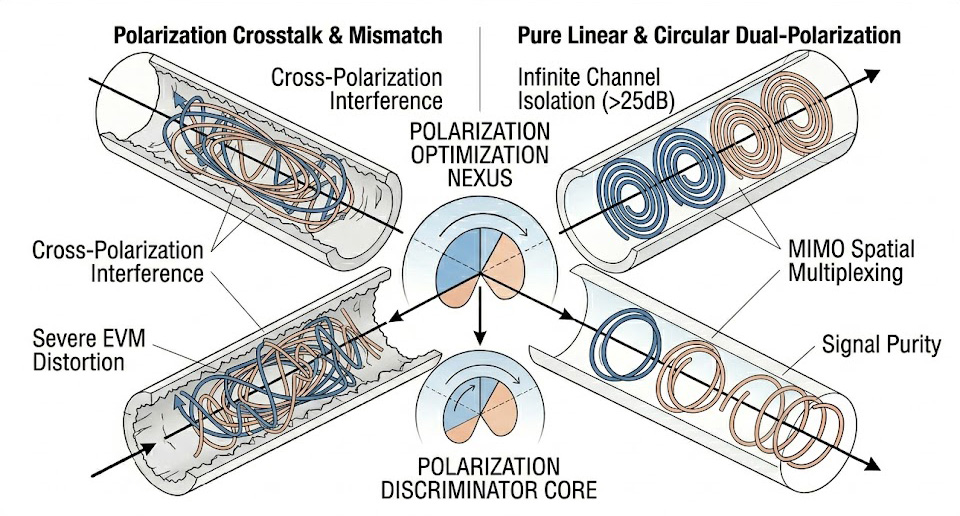

在先進的大規模多輸入多輸出（Massive MIMO）與低軌衛星通訊（LEO SatCom）應用中，為了對抗複雜都會環境的多徑衰落（Multipath Fading）或穿越電離層時的法拉第旋轉效應（Faraday Rotation），系統必須利用「極化空間多工」來倍增頻譜效率，這要求相控陣列必須具備同時發射與接收水平/垂直線性極化，或是右旋/左旋圓極化（RHCP/LHCP）的能力。

在毫米波頻段狹小的物理空間內（單元間距僅約五毫米），要在單一輻射單元上同時饋入兩種正交的極化訊號，極易引發嚴重的交叉極化干擾，若硬體設計的去耦合能力不足，導致正交通道間的隔離度低於二十分貝（20 dB），不同的資料串流就會在硬體底層互相滲透。

在測試環境中，這種物理層的極化串擾會直接導致接收端的誤差向量幅度（EVM）急遽惡化，當演算法工程師試圖測試其高階調變（如 256 QAM 或更高）解碼效能時，將無法分辨超標的 EVM 究竟是因為通道估測演算法寫錯，還是因為天線硬體的極化隔離度太差所引起。這種硬體體質的不確定性，徹底摧毀了演算法驗證的科學基準。

主動射頻元件的熱力學效應與動態增益壓縮失真

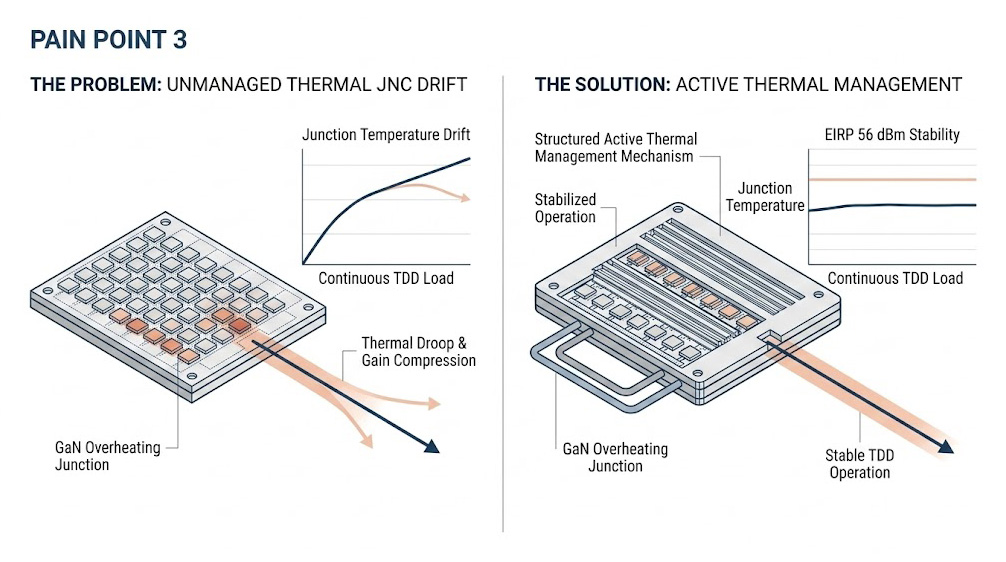

毫米波頻段帶來了極大的可用頻寬，卻也伴隨著極端嚴苛的熱力學挑戰，為了達到法規要求的傳輸距離，陣列面板上必須密集封裝多顆高功率波束賦形晶片（BFIC）與功率放大器（PA）；在連續發射（Tx）狀態或高頻繁的分時雙工（TDD）切換下，晶片的結溫（Junction Temperature）會在極短的時間內飆升。

溫度變化對射頻微波元件的性能是致命的，隨著溫度的上升，半導體材料的載子遷移率降低，功率放大器會提早進入飽和區，產生嚴重的增益壓縮（Gain Compression）；同時，移相器的插入相位也會發生不可預測的熱漂移（Thermal Droop）。

這些非線性的物理變化，會使得陣列單元之間的相對相位與振幅關係瞬間崩潰，工程師在實驗室剛開機（冷態，Cold State）時測得的完美波束場型，只要連續運作幾分鐘進入熱態（Hot State），主波束就會變形解體。如果研發載具缺乏高階的熱管理設計（Thermal Management）與即時的溫度監控補償機制，實驗室內開發出的波束演算法將毫無強健性（Robustness）可言，開發出的原型機根本無法承受真實戶外基站或衛星終端的高負載運作。

面對 B5G/6G 與低軌衛星通訊在毫米波陣列研發上的嚴峻痛點，我們提供專為毫米波前瞻應用打造的破壞式創新解決方案，協助客戶大幅縮短開發週期、提升測試效率，並確保原型系統符合嚴苛的國際通訊規範。

核心毫米波研發與教學中樞：Ohmplus OHM+ DPA 雙極化相控陣列天線開發套件

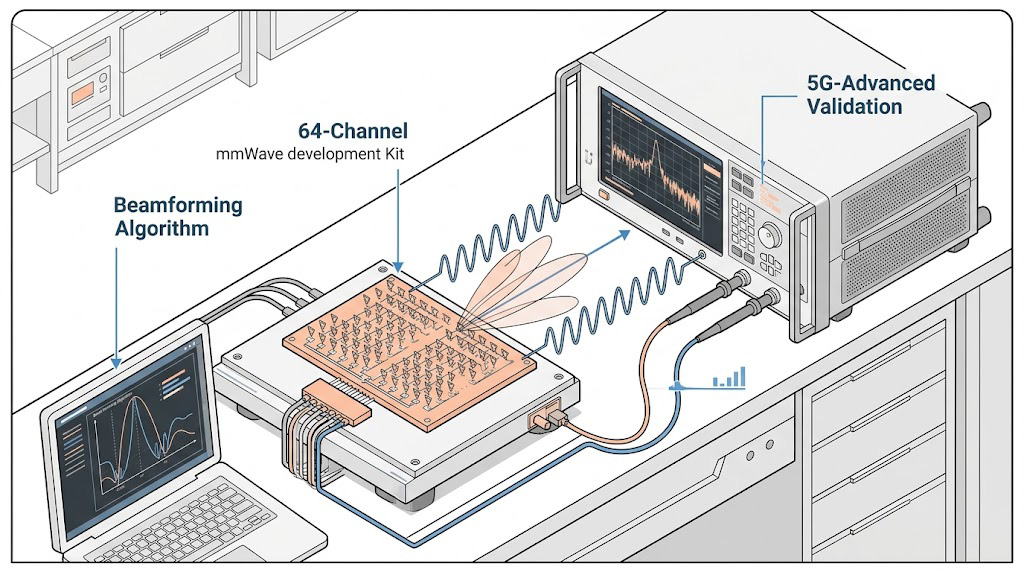

針對難題一的高維度演算法複雜性以及難題三的熱漂移挑戰，我們提供 Ohmplus OHM+ DPA 雙極化相控陣列天線開發與教學套件 (Teaching Kit)，這是一套將 64 通道陣列、波束控制與散熱管理完美整合的終極研發載具。

專為毫米波應用打造的 64 通道 (8x8) 相控陣列天線，支援雙極化、波束賦形與即時追蹤，模組化設計可自由拼接，隨附視覺化控制軟體與開源 API，是 B5G 與衛星通訊研發的最佳利器。

• 釋放演算法潛能的開放式底層架構：
  OHM+ DPA 核心搭載了 8x8（64 個通道）的獨立精準控制模組，完美覆蓋 26.5 GHz - 29.5 GHz（Ka-Band）頻段，它徹底省去了客戶自行設計射頻前端與微波走線佈局的龐大成本。其最大的優勢在於提供了開源的應用程式介面（API）與「工程模式（Engineering Mode）」，這使得開發者能直接繞過表層限制，針對 64 個獨立天線單元進行逐一的幅度（Amplitude）與相位（Phase）微操調校，協助客戶快速匯入自有的空間零陷與多目標追蹤演算法，進行極限效能驗證。
• 先進雙極化架構，確保 MIMO 測試純淨度：
  為克服難題二中的極化串擾問題，OHM+ DPA 具備卓越的雙極化架構，它支援透過軟體一鍵切換線性極化（水平/垂直）或圓極化（RHCP/LHCP），其高達 >25dB 的交叉極化抑制比以及純淨的旁瓣電平控制，確保了在 MISO/SISO 與高階 MIMO 測試中的絕對訊號純淨度，這為基頻工程師提供了一個毫無物理瑕疵的硬體基準，確保高階調變演算法的驗證準確無誤。
• 視覺化操控與極致熱管理設計：
  針對高頻熱效應，本套件在精巧的機構內實現了收發切換與高效率散熱的一體化設計，確保在輸出高達 56 dBm 典型有效全向輻射功率（EIRP）的連續高負載運作下，射頻性能依然堅若磐石，波束指向精準不偏移。隨附的獨家「Drag-to-Steer 3D 視覺化波束控制」軟體，讓工程師只需拖曳滑鼠，即可即時改變發射角度。這種將複雜射頻參數可視化的設計，不僅是研發單位的加速器，更是大專院校進行 5G/6G、網路分析儀與升降頻觀念教學無可替代的強大工具。

直觀操控：獨家的 "Drag-to-Steer" 功能，讓波束控制像操作遊戲一樣簡單直觀


專家級調校：進階面板支援對 64 個天線單元 (A1-H8) 進行逐一的幅度 (Amplitude) 與相位 (Phase) 校正

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際配置將因應您的測試應用、規範要求、場地限制及待測物特性而有所不同。如需深入規劃與軟硬體選配搭配建議，請聯繫「奧創團隊」，我們提供豐富的測試方案建置經驗，隨時準備為您提供最專業的配置建議與技術支援。
