4K/8K 衛星廣播測試：DVB-S2X 調變分析與機上盒接收驗證

當我們在客廳享受 4K（超高畫質, UHD）甚至 8K 解析度的衛星直播賽事時，畫面中每一片清晰的草葉與流暢的動態，背後都仰賴著極度龐大的資料傳輸量，傳統的數位衛星廣播標準（如 DVB-S 與初期的 DVB-S2）已無法負荷這種指數級增長的頻寬需求，為了在不增加昂貴的太空頻譜資源的前提下傳輸更多資料，業界制定了 DVB-S2X (Second Generation Extended) 標準；DVB-S2X 的核心哲學是「將頻譜效率推向夏農極限（Shannon Limit）」，它定義了專為衛星與地球之間數位資料傳輸量身打造的實體層特性；然而這種極致的效率，為地面端的 機上盒（Set-Top Box, STB） 與衛星端的發射器帶來了前所未有的物理與數學挑戰。

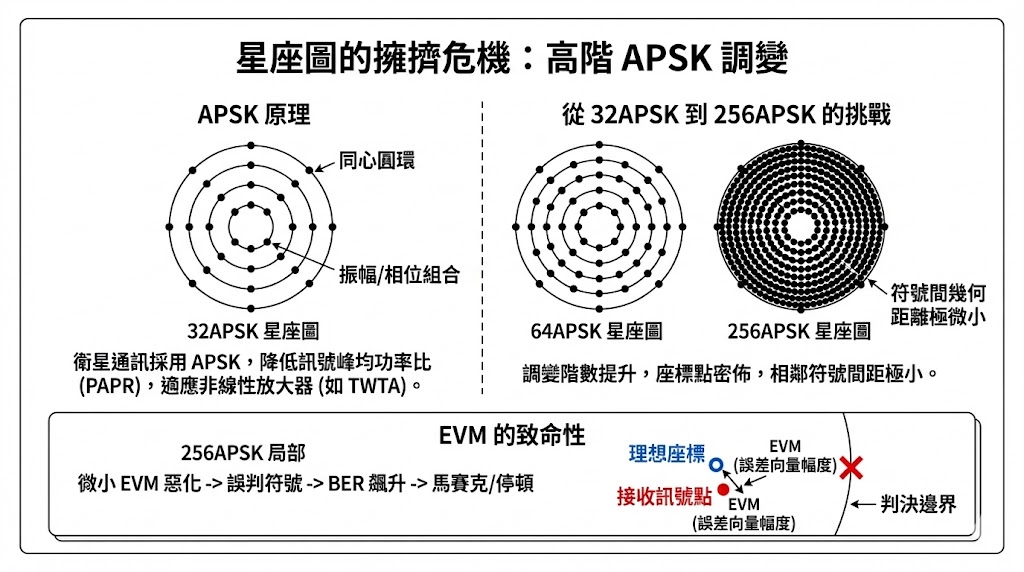

星座圖的擁擠危機：高階 APSK 調變

在數位通訊中，我們透過改變射頻載波的「振幅」與「相位」來攜帶位元資料，這些狀態在幾何平面上會形成一個個的座標點，稱為 星座圖（Constellation Diagram），為了提升傳輸率，DVB-S2X 引入了極高階的調變格式，不同於地面有線網路常用的 QAM（正交振幅調變），衛星通訊為了適應星載功率放大器（如行波管放大器 TWTA）的非線性特性，採用了 APSK（振幅相移鍵控），APSK 將星座點排列成多個同心圓環，這種設計能有效降低訊號的峰均功率比（PAPR）。

• 從 32APSK 到 256APSK 的挑戰：
  當調變階數提升到 64APSK 甚至 256APSK 時，星座圖上會密密麻麻地佈滿了上百個座標點，這意味著相鄰兩個符號（Symbol）之間的幾何距離變得極其微小。
• EVM（誤差向量幅度）的致命性：
  任何來自衛星放大器的壓縮失真、本地振盪器的相位雜訊（Phase Noise），或是大氣層的衰減，都會導致接收到的訊號點偏離理想座標（靶心），這個偏離的距離就是 EVM；在 256APSK 中，只要 EVM 有極微小的惡化，接收到的訊號點就會輕易越過判決邊界（Decision Boundary），被機上盒誤判為另一個符號，導致 位元錯誤率（BER） 飆升，最終在電視螢幕上產生馬賽克或畫面停頓。

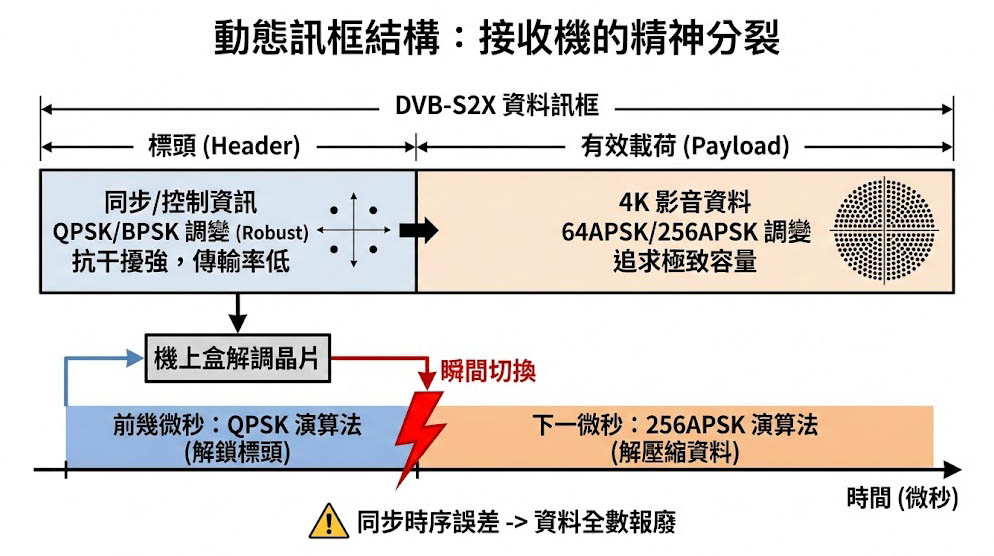

動態訊框結構：接收機的精神分裂

DVB-S2X 的另一個技術難點在於其極度複雜且動態的資料訊框（Frame）結構，為了在「傳輸容量」與「連線穩定性」之間取得平衡，DVB-S2X 允許在同一個資料訊框內混合使用截然不同的調變方式。

• 標頭（Header）： 這是訊框的火車頭，包含了同步與解碼控制資訊，它必須極度堅固，以確保機上盒在惡劣天候下仍能抓到訊號，因此，標頭通常採用抗干擾能力極強但傳輸率極低的調變（例如 QPSK 或 BPSK）。
• 有效載荷（Payload）： 這是裝載 4K 影音資料的車廂，追求極致的容量，通常採用極高密度的調變（例如 64APSK 或 256APSK）。

這種設計意味著，機上盒內部的解調晶片必須具備「瞬間切換」的能力，它必須在前幾微秒使用 QPSK 演算法解鎖標頭，緊接著在下一微秒立刻切換到 256APSK 演算法來解壓縮影音資料，如果同步時序有絲毫誤差，整個訊框的資料就會全數報廢。

機上盒 (STB) 的接收驗證痛點

在研發與生產機上盒時，工程師必須在實驗室中驗證接收機在各種極端條件下的韌性（Robustness），這不僅需要產生完美的 DVB-S2X 測試訊號，還需要刻意在訊號中加入定量的 加性高斯白雜訊（AWGN）、模擬同頻干擾，以及精確調整載噪比（C/N Ratio），以測試機上盒內部的前向錯誤更正（FEC）演算法與未編碼誤碼率（Uncoded BER）的極限效能。

面對 DVB-S2X 帶來的超高頻寬、極密星座圖與動態訊框挑戰，傳統的廣播測試儀器已無法滿足 4K/8K 時代的嚴苛標準，您需要的是一套具備微波級高頻輸出、極低內部雜訊，且能深度剖析動態調變訊號的軟硬體整合測試平台，奧創系統科技提供 Rohde & Schwarz (R&S) 業界頂尖的向量訊號產生與分析系統，以及針對影音接收機驗證的專業工具，為衛星廣播與機上盒產業提供端對端（End-to-End）的測試解決方案。

核心引擎一：建立無瑕的 DVB-S2X 測試訊號

要測試高階機上盒的極限，首先必須提供一個「純淨無瑕」或「可控劣化」的黃金標準訊號。

微波頻段的直接生成 (R&S SMW200A)

針對高階元件或衛星酬載測試，R&S SMW200A 向量訊號產生器是首款能將 DVB-S2 與 DVB-S2X 訊號生成能力直接擴展至微波頻段（如 Ku 頻段，甚至高達 40 GHz）的單機解決方案，工程師無需外接複雜的升頻器，即可直接產生真實的衛星下行鏈路頻率，模擬包含波束跳躍（Beam Hopping）在內的先進廣播訊號。

R&S SMW200A 向量訊號產生器具備高達 2 GHz 的內部調變頻寬、卓越的訊號品質與靈活的 MIMO 衰減模擬能力，是 5G、航太國防和寬頻通訊研發的理想選擇。

高性價比的廣播接收測試 (R&S SMCV100B)

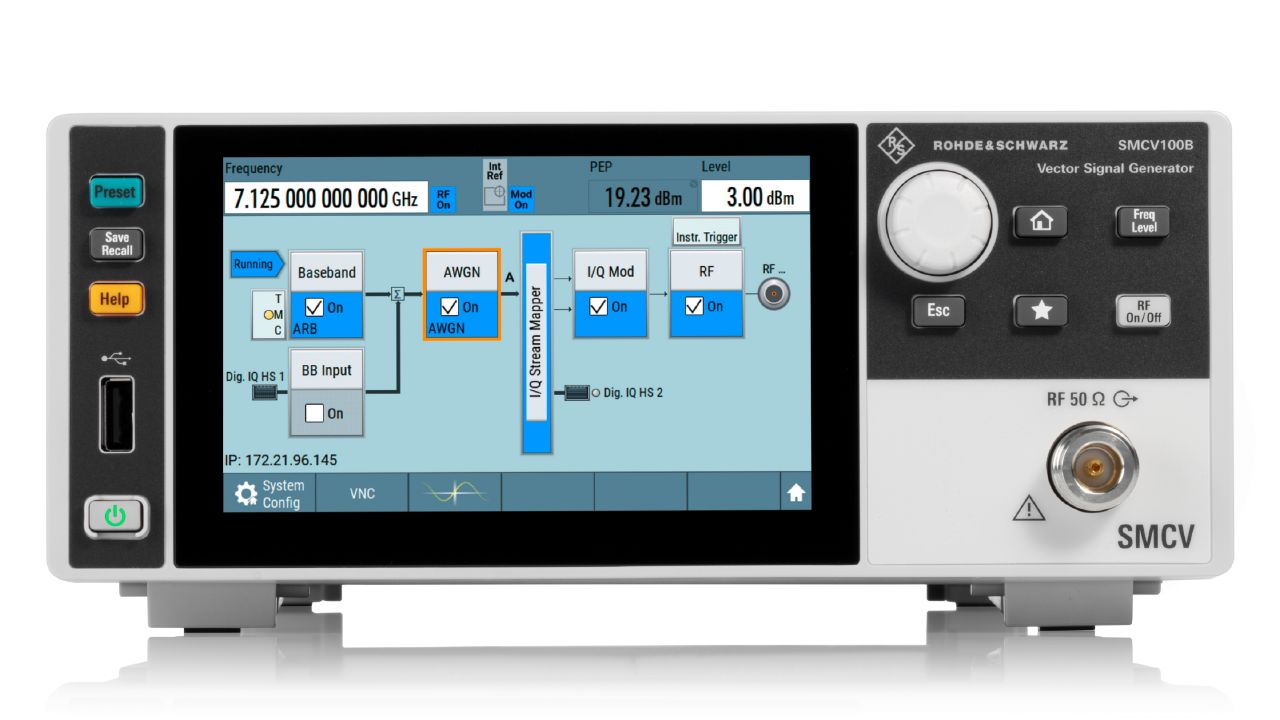

對於專注於機上盒 (STB) 或車載資訊娛樂系統製造的產線與研發單位，R&S SMCV100B 提供了極佳的靈活性。它全面支援包含 DVB-S2/DVB-S2X 在內的全球數位廣播標準。您可以在基頻中加入精確的 AWGN（加性高斯白雜訊），模擬不同天候下的載噪比 (C/N)，精準測試 STB 晶片的接收靈敏度與誤碼率解碼門檻，產品型錄下載 >

R&S®SMCV100B向量訊號產生器是第一個針對汽車、廣播、導航和無線應用的多標準平台

核心引擎二：透視動態訊框的智慧分析 (R&S FSW)

當需要驗證廣播發射站或星載轉發器輸出的訊號品質時，我們推薦配備 VSA（向量訊號分析）功能的 R&S FSW 訊號與頻譜分析儀。

• 多重標準無線電分析 (MSRA) 技術：
  針對 DVB-S2X 訊框中「標頭」與「載荷」採用不同調變的難題，R&S FSW 透過其獨特的 MSRA 模式完美破解，儀器能夠擷取同一段 I/Q 資料，並在背景同時運行多個獨立的解調演算法。
• 雙重視窗同步解析：
  工程師可以在同一個螢幕上，左邊視窗顯示標頭部分穩健的 QPSK 星座圖與 EVM，右邊視窗同時顯示有效載荷部分密集的 64APSK 或 256APSK 星座圖，這種「一心多用」的能力，讓除錯工作達到微秒級的精細度。
• 精確的 EVM 與 BER 測量：
  系統能自動偵測訊框起點（Start of Frame），解調訊號，並計算出純粹的未編碼位元錯誤率（Uncoded BER，支援 PRBS 資料序列），配合 FSW 極低的內部相位雜訊，確保您量測到的 EVM 劣化完全來自待測物，而非儀器本身的誤差。

1024QAM 調變訊號的分析：星座圖、結果表、符號表和 EVM 分佈

綜合接收機測試平台 (Infotainment & Satcom)

除了純粹的 RF 指標，現代機上盒與車載系統往往整合了多種通訊協定，我們提供整合的解決方案（如基於軟體定義無線電的驗證平台，如 Averna AST-1000 架構所涵蓋的理念），能夠支援從一般影音廣播到衛星通訊（Satcom）協定的全面接收測試，透過預先錄製好的極端衰減場景或干擾波形，將其重複注入機上盒的天線端，驗證影音解碼器在遇到封包遺失時的錯誤隱藏（Error Concealment）能力。

AST-1000 是一款全功能射頻訊號解決方案，專為無線電、導航、影音及連接性測試設計，支援 AM/FM、DAB、DRM、HD Radio、GNSS 等多種協定；結合 NI VST 與 LabVIEW，AST-1000 提供高效的系統驗證與模組級測試，實現快速、靈活且可重複的射頻測試。

實際的測試系統配置將因應產品定位（衛星發射器、LNB 降頻器或家用 STB）、支援的最高調變階數（如 64APSK 或 256APSK）及測試頻段而有所不同，如需深入規劃與系統搭配建議，請聯繫「奧創團隊」，我們擁有豐富的航太與廣播測試整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

立即聯繫奧創系統，讓我們協助您掌握 DVB-S2X 的高階調變技術，確保您的廣播設備與機上盒在邁向 4K/8K 超高畫質的串流時代中，為觀眾呈現最完美、零失誤的視覺饗宴。
