突破 3D ISAC 共形天線雷射加工極限：AGV3D 掃描器與 GL4 控制架構解析



在前沿國防與航太載具設計中，為了兼顧極音速（Hypersonic）飛行的空氣動力學與全周向的雷達隱形能力，低軌道（LEO）衛星與無人載具（UAV）的「通訊感知一體化（ISAC）」系統正經歷一場幾何革命。傳統的 2D 平面微波基板被徹底淘汰，取而代之的是將數以萬計的微型天線與感測迴路，直接利用超快雷射「立體微雕（3D Micromachining）」在機翼前緣或機身的高低起伏曲面上，形成完美的「3D 共形天線（3D Conformal Antennas）」。

要在這些具備複雜三維曲率的鈦合金或高分子複合材料上，維持絕對一致的雷射燒蝕線寬與深度，是現代製造工程的終極挑戰。長期專注於航太級光學動態控制與雷射微細加工，當我們檢視這些 3D 天線的量產線時會發現傳統的雷射設備正面臨著嚴峻的光學與動力學死胡同：傳統 2D 振鏡極淺的景深（Depth of Field），迫使機台必須依賴笨重的機械 Z 軸頻繁上下移動來對焦，導致加工效率極端低落；一般的掃描驅動器在高速描繪微波陣列的直角轉彎時，會產生嚴重的軌跡失真；而大面積曲面加工所採用的「步進與拼接」策略，更會在 3D 交界處留下致命的射頻傳輸斷層。本文將純粹從 3D 光學聚焦動力學、超高頻伺服控制以及巨微觀空間融合出發，深度剖析現代航太天線製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

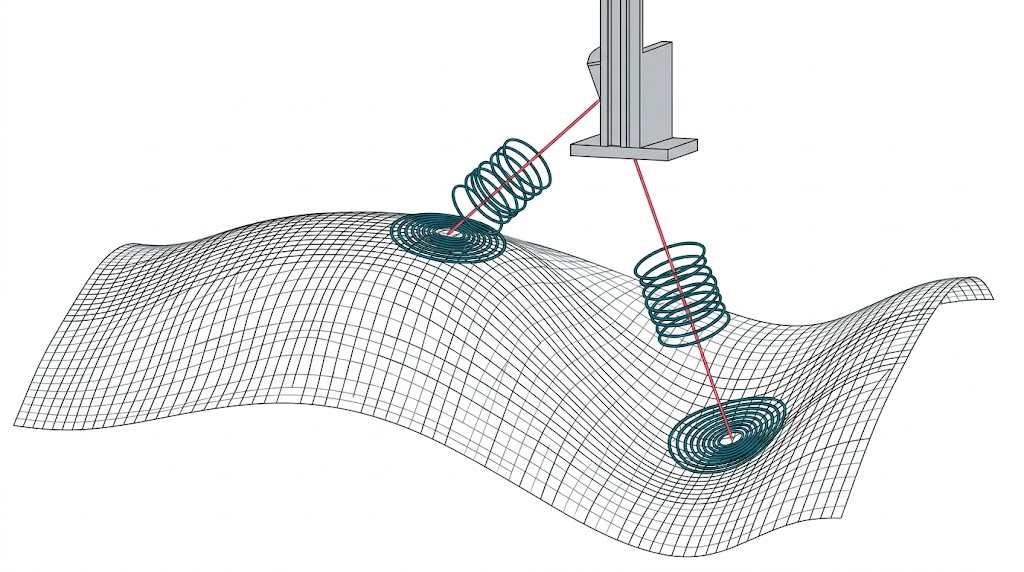

本圖展示對複雜 3D 曲面（如 UAV 機身）進行軍規共形天線的雷射立體微雕加工，雷射頭在固定高度工作，雷射束上的圓環象徵動態焦距調整，精確匹配曲面的波峰與波谷，確保微型天線線路幾何完美呈現。

國際航太 3D ISAC 天線製造規範：立體幾何保真與拼接容忍度

在探討具體的雷射機台痛點之前，我們必須先理解指導這些尖端 3D 共形天線的最高製造準則，以美軍針對保形雷達陣列的射頻傳輸規範為例，對於雷射加工的「三維焦點一致性」與「動態幾何保真度（Geometric Fidelity）」提出了極度嚴苛的限制；在 3D 曲面上加工微波諧振環時，雷射光斑的能量密度必須保持絕對恆定，規範要求無論曲面的高低落差達到幾十毫米，雷射焦點的動態追蹤誤差不得超過幾微米。只要發生微小的失焦，雷射線寬就會變粗，直接改變該區域天線的工作頻段與阻抗匹配。

同時，針對大面積的 3D 雷達罩，整面天線的導電迴路必須是絕對連續的，規範嚴格禁止在雷射掃描視野的 3D 空間交界處出現任何「拼接瑕疵（Stitching Errors）」，微米級的重疊燒蝕或斷線，都會成為高頻微波流動時的反射點，導致雷達波束成形（Beamforming）徹底失敗，這種對「極速 3D 焦點追蹤」與「大面積無縫立體加工」的雙重苛求，直接宣告了傳統 2D 振鏡與標準滑台的死刑。

實務上 3D 雷射微雕加工難題

在上述嚴苛的物理限制與軍規射頻框架下，系統整合工程師在建構次世代 UAV 與衛星 3D ISAC 天線雷射機台時，無可避免地會面臨三道極難跨越的技術高牆。

傳統 2D 振鏡的「景深限制」與機械 Z 軸的整定延遲

當使用傳統的 2D 雙軸雷射掃描器（Galvo Scanner）處理 3D 曲面時，首當其衝的是光學物理的天險，2D 振鏡的焦距是固定的，其景深極淺。當雷射光束掃描到曲面較低或較高的位置時，光斑會瞬間失焦擴散，為了解決這個問題，傳統設備會將 2D 掃描頭安裝在一個機械 Z 軸滑台上。當雷射要加工不同高度的曲面時，必須先停止雷射，讓機械 Z 軸往下或往上移動到位，等待震動消散（整定時間，Settling Time），然後再重新啟動雷射。

這種「移動、等待、加工」的模式，在面對具有連續高低起伏的機翼前緣時，是一場產能災難，機械 Z 軸的移動速度與加速度遠遠跟不上掃描器內部的光學反射鏡，這導致機台超過百分之八十的時間都在等待機械軸對焦，讓 3D 共形天線的量產成本變得高不可攀。

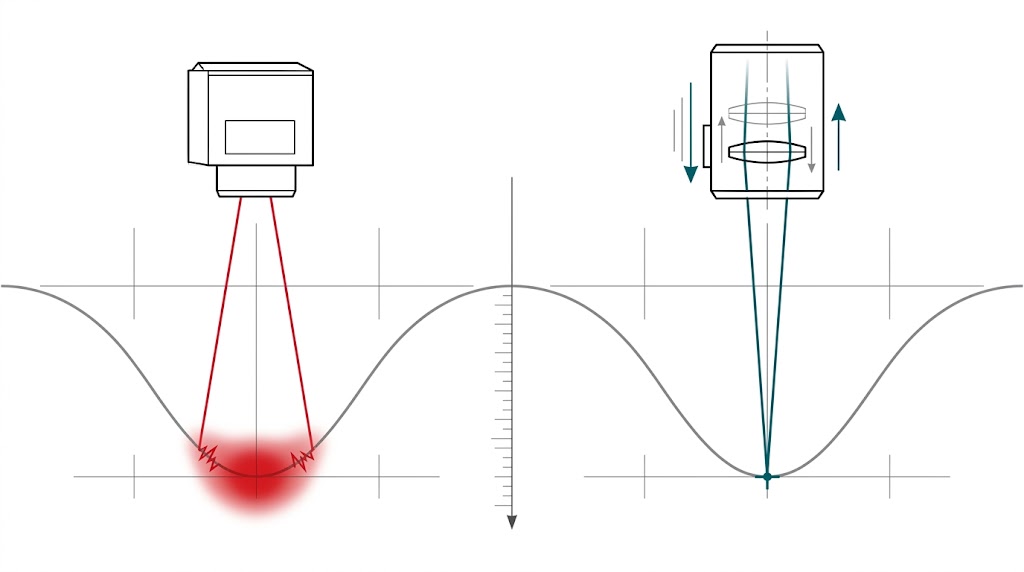

此圖解對比雷射振鏡掃描頭的對焦能力：左側傳統掃描頭焦距固定，在曲面低窪處嚴重脫焦（紅色模糊），右側則利用內部透鏡動態調整焦距，全程保持銳利焦點（藍色十字），完美追蹤曲面變化。

高速複雜微雕下的「軌跡追隨誤差」與直角圓角化

第二個難題發生在光學反射鏡的微觀動態控制上，ISAC 天線陣列包含了無數微小的直角走線與密集矩形。為了提高產能，工程師會將雷射掃描速度推升到每秒數公尺；然而市面上絕大多數的掃描驅動器伺服更新率不足（通常只有幾千赫茲）。當反射鏡必須在極短的時間內進行急煞車並轉向 90 度時，驅動器無法提供足夠的即時電流來克服馬達轉子的慣性。這種現象被稱為「追隨誤差（Tracking Error）」。

反映在實際的航太零件上，原本應該是完美銳利的 90 度直角，會因為伺服控制的落後而變成臃腫的「圓角（Corner Rounding）」，甚至在直線段出現頸縮現象。這種幾何形狀的失真會讓微波天線的電容與電感值發生致命偏移，直接摧毀雷達系統的精準度。

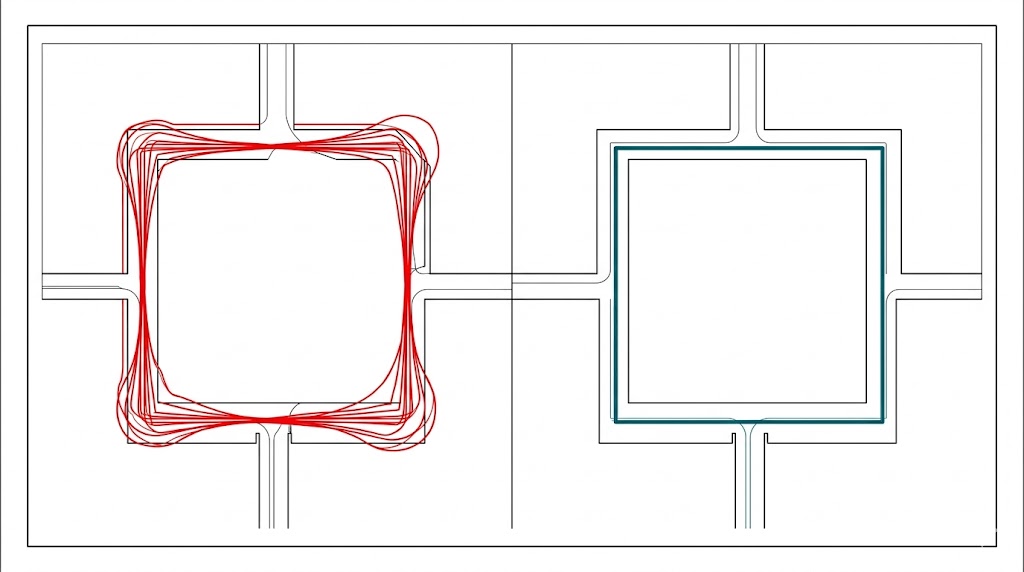

圖片對比傳統控制的高速軌跡失真（左），與先進伺服實現的完美直角與精確控制（右）。

大面積 3D 空間的「步進拼接（Step-and-Repeat）」與射頻斷層

最後一個難題在於巨觀與微觀系統的整合分離。受限於光學透鏡的物理視野（Field of View, 通常只有幾十平方毫米），要加工長達一公尺的 3D 無人機雷達罩，傳統系統只能將 3D 曲面切割成無數個小區塊，機台必須依賴下方的 XY 龍門滑台移動到一個區塊，執行 3D 對焦，完成該區塊的掃描後，再移動到下一個區塊，在這些 3D 區塊的交界處，由於龍門滑台的微觀定位誤差與 3D 曲面的投影變形，雷射軌跡根本無法完美對齊。

對於高頻 ISAC 陣列而言，這些遍佈整個雷達罩的拼接接縫（Stitching Seams）是不可容忍的瑕疵，電流在跨越接縫時會產生電磁干擾（EMI）與熱點，讓整片高價值的航太雷達罩在最終的射頻檢測中遭到報廢。

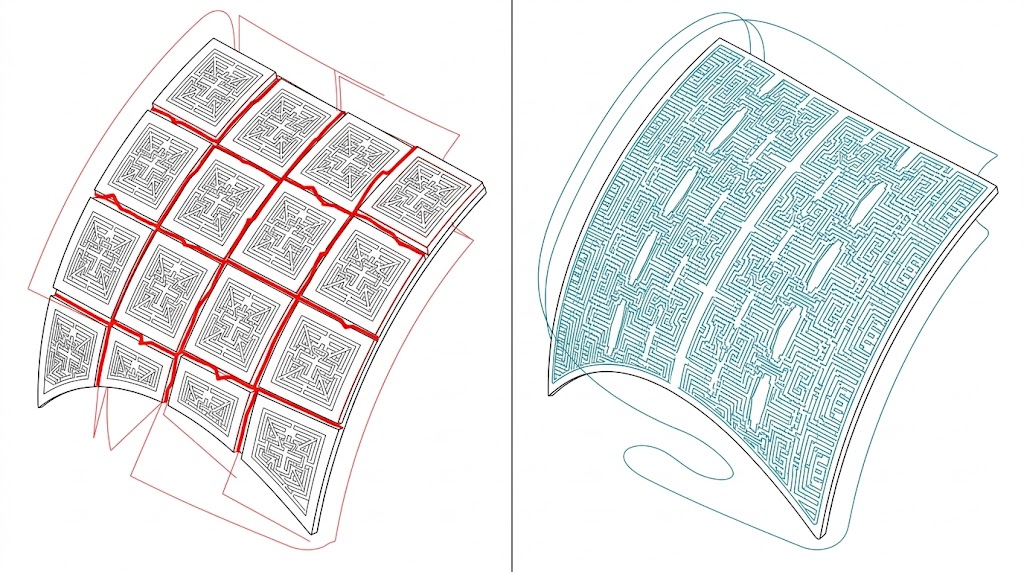

本圖左側為分散分塊拼接設計，塊與塊之間存在明顯不連續缺陷（紅色）；右側為無縫連續整合加工解決方案（藍色），完善了大面積圖案整合。

面對上述嚴苛的 3D 微波幾何規範與產能痛點，單純依賴購買一般 2D 振鏡並試圖用機械滑台補償高度，最終不可避免地將陷入無止盡的整定等待、轉角變形與拼接報廢中；我們推薦 Aerotech 經過全球頂尖航太實驗室驗證的「實體 3D 光學掃描器與高階驅動產品」，從光學內部徹底解決 3D 追蹤延遲，到完美根除任何拼接接縫，打造一站式的 3D ISAC 雷射加工解決方案：

終結機械 Z 軸延遲的極速立體神經：AGV3D 三軸雷射掃描器

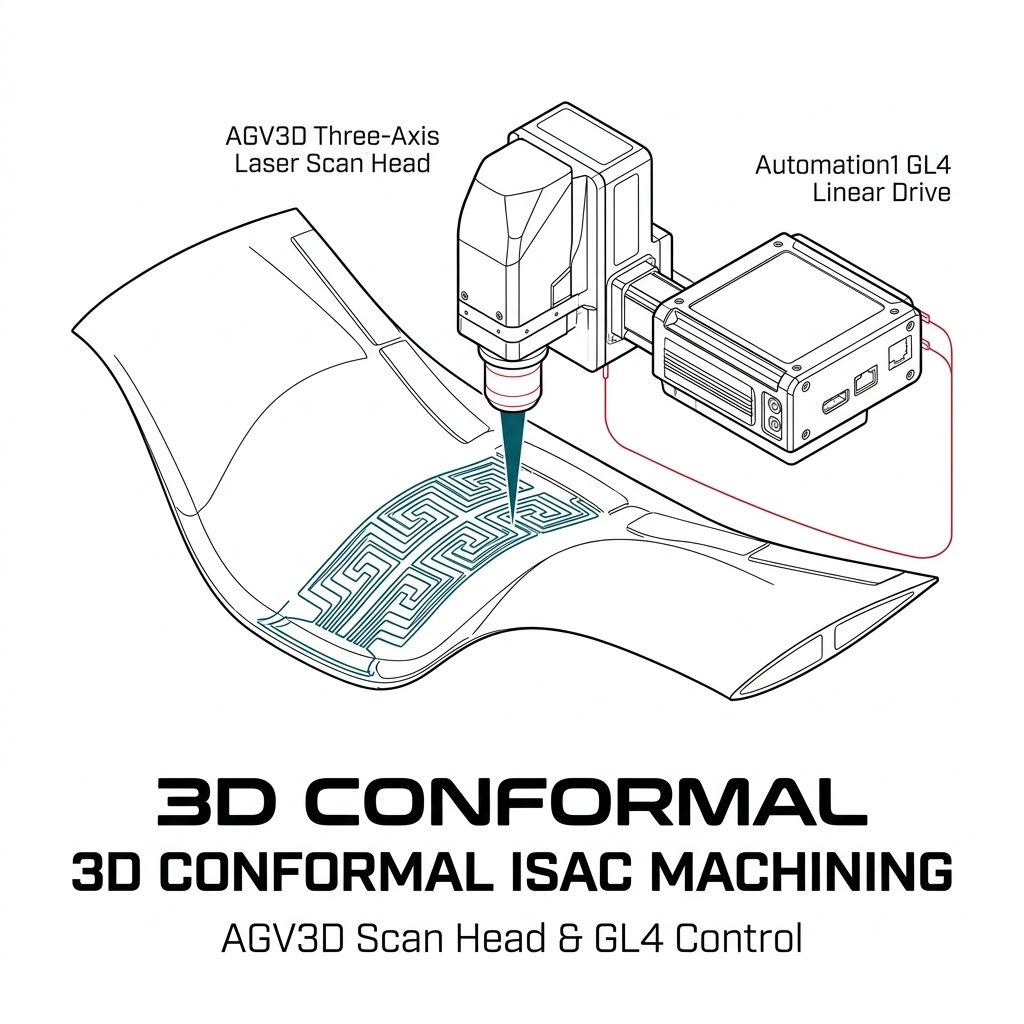

針對 3D 曲面加工的景深限制與漫長的機械對焦等待，Aerotech 提供專屬的高階光學硬體：AGV3D 三軸雷射掃描器 (Three-Axis Laser Scan Head)，這是一台徹底顛覆 2D 加工邏輯的設備，AGV3D 不僅擁有 X 與 Y 軸的光學反射鏡，其內部更整合了一組由線性無刷馬達直接驅動的「動態 Z 軸聚焦模組 (Focusing Z)」，這種設計的威力在於，它將 Z 軸的對焦動作從笨重的機械滑台，轉移到了近乎無慣性的光學鏡片上。AGV3D 內部的 Z 軸聚焦速度高達驚人的 15 公尺/秒，且精度達到 0.5 微米，這意味著當雷射在無人機機翼的高低起伏曲面上高速飛馳時，AGV3D 能即時、連續地改變焦距，讓雷射光斑永遠保持完美銳利，徹底消滅了所有的機械整定時間，將 3D 共形天線的加工產能推向極致。

Aerotech AGV3D 三軸雷射掃描頭採用高剛性直驅式動態聚焦軸，提供業界領先的定位精度與熱穩定性，此設計可最大化馬達驅動工作範圍並最小化聚焦光點尺寸，並透過氣冷和水冷選項確保長期運作穩定，適用於 3D 列印、醫療器材製造與雷射微加工等精密應用。

消滅微雕圓角化的高頻驅動大腦：Automation1 GL4 雷射掃描線性驅動器

面對高速描繪微型諧振環時的轉角失真與追隨誤差，AGV3D 掃描器配置了最強大的控制動力：Automation1 GL4 雷射掃描線性伺服驅動器 (Galvo Laser Scan Head Linear Drive)，這是一台專為消滅軌跡失真而生的終極硬體。GL4 放棄了傳統的 PWM 設計，採用了純淨無雜訊的「雙線性放大器設計 (Dual linear amplifier design)」，更關鍵的是，它具備業界領先的 20 萬赫茲 (200 kHz) 全伺服更新率，這種極端高頻的運算能力，讓 GL4 能以每秒二十萬次的頻率精準控制 AGV3D 內部的反射鏡姿態，當雷射光束在高速下準備切出一個 90 度方形天線槽時，GL4 能瞬間輸出強大且平滑的控制電流，徹底壓制馬達過衝，將 3D 空間中的圓角化與頸縮現象 (Rounding of corners and necking) 完全抹除，確保最嚴苛的射頻幾何保真度。

Automation1 GL4 是一款高效能雙軸線性伺服驅動器，專為控制 AGV 雷射掃描頭設計；具備 >24-bit 解析度、200 kHz 伺服更新率，並支援 IFOV、PSO 與 ESC 功能。透過 HyperWire 匯流排可整合多達 32 軸，實現複雜五軸輪廓加工，提供微米級精度與卓越動態性能。

完美融合巨微觀消滅 3D 接縫：IFOV 無限視野技術

有了極速的 3D 掃描器與高頻驅動器，最後一步是徹底淘汰「步進與重複」的拼接噩夢，透過連接 Automation1-iSMC 控制器 與 GL4 驅動器，您將解鎖航太製造的殺手級軟體技術：無限視野 (Infinite Field of View, IFOV)，透過零延遲的 HyperWire 光纖網路，IFOV 演算法會在硬體底層，將承載機翼的巨觀 XYZ 機械龍門的長距離位移，與 AGV3D 掃描器的微觀 3D 高頻雕刻進行「完美的無縫融合」。 在實際加工時，沉重的機械龍門只需保持平滑、連續的低速滑行，而 AGV3D 則在移動的同時，即時吸收所有的 3D 曲面起伏與微小幾何細節，這種巨微觀的完美同步，徹底消滅了 3D 空間中的所有拼接邊界 (Eliminating stitching errors)，讓高達一公尺的 3D ISAC 共形天線能被「一筆畫」到底完美生成，造就無可挑剔的軍規射頻傳輸網路。

Automation1 控制器將您的運動控制性能提升至新的水平，眾多高階設備與系統製造商，正透過 Automation1 建構更為優異的解決方案。

打造頂尖的國防 ISAC 與 UAV 3D 雷射共形加工平台沒有單一標準答案，實際的硬體配置將因應您的雷達罩曲率、雷射波長（AGV3D 支援 343 nm 至 10.6 µm）以及所需的工作距離而量身打造，如需針對 AGV3D 三軸掃描器或 GL4 線性驅動器進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太級 3D 雷射微細加工建置經驗，隨時準備為您提供最專業的配置指南。
