突破 6G 與太空星鏈通訊物理極限
380-500 GHz 次毫米波雙圓極化 (Dual CP) 饋源與太赫茲感測技術解析

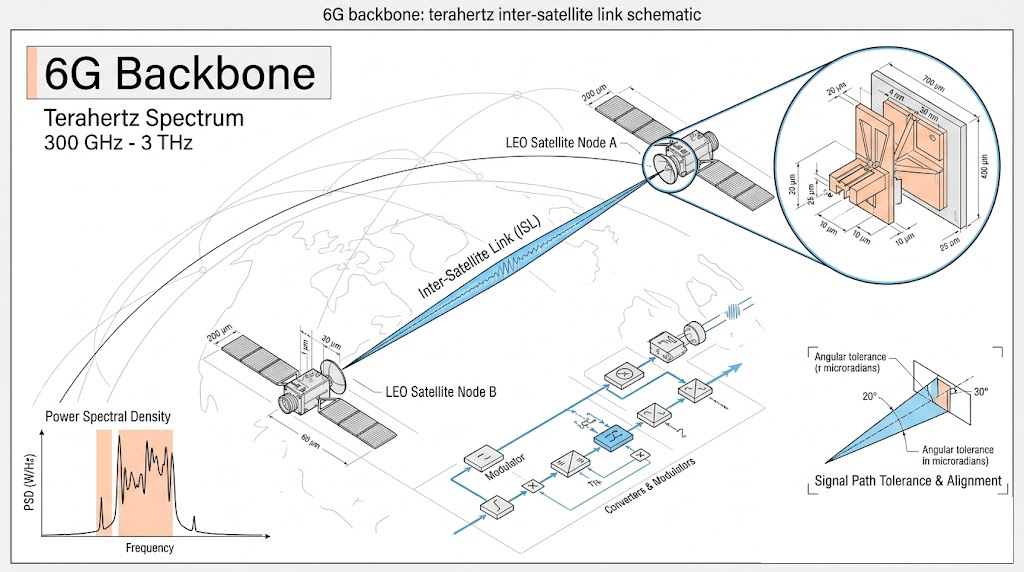

當全球通訊產業正逐步完成 5G 毫米波（mmWave）的商業化部署時，最前沿的航太科研與電信標準制定機構（如 ITU-R 與 3GPP）已將目光投向了次世代的 6G 網路與高通量低軌衛星間鏈路（Inter-Satellite Links, ISL），為了實現每秒高達數百超位元甚至兆位元（Tbps）的極致資料傳輸量，通訊載波頻率必須跨越 100 千兆赫茲的門檻，正式進入次毫米波（Sub-millimeter Wave）與太赫茲（Terahertz, THz）的頻譜領域（即 300 千兆赫茲至 3 太赫茲）。

根據 IEEE 802.15.3d 標準（全球首個針對太赫茲通訊的無線標準）以及國際電信聯盟針對太空科學與射頻天文學的嚴格規範，運作於此極端高頻段的射頻前端與天線系統，必須在極其寬廣的頻寬內，維持近乎完美的極化純度與輻射對稱性。然而，當電磁波的物理波長縮短至小於一毫米（微米級別）時，射頻工程師所面對的不再僅是傳統的電路匹配問題，而是極端嚴苛的材料科學、精密機械加工學與量子尺度下表面集膚效應（Skin Effect）的複合物理挑戰。

在實務的研發與測試環境中，試圖在 380 千兆赫茲至 500 千兆赫茲的超寬頻譜下，設計並驗證一套高效能的雙極化天線系統，工程團隊將面臨三大難以跨越的技術深淵。

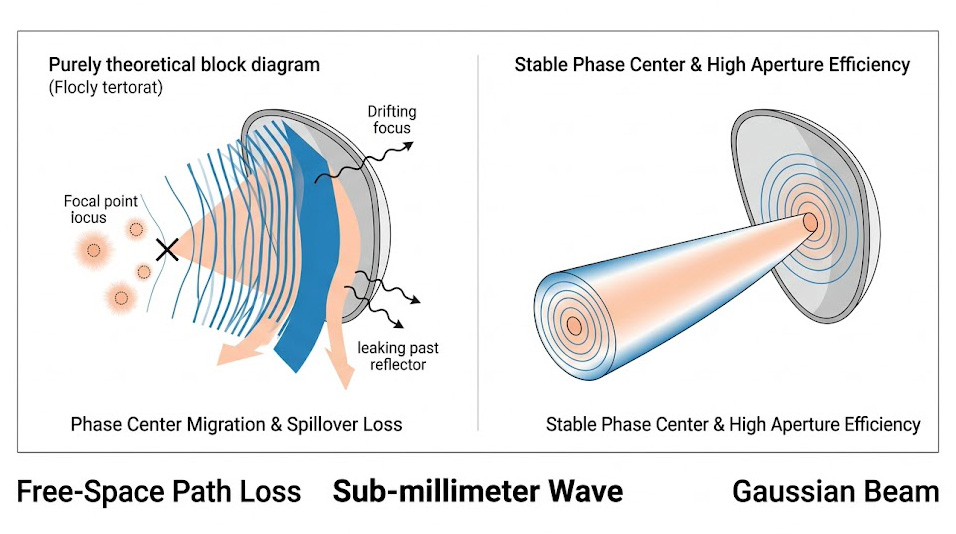

極端自由空間路徑損耗與「相位中心」頻率漂移的孔徑效率災難

在次毫米波與太赫茲頻段，電磁波的行為更接近於光學射線而非傳統的微波。根據自由空間路徑損耗的基礎物理法則，電磁波在真空中的衰減量與頻率的平方成正比。當頻率提升至 500 千兆赫茲時，其自由空間的基礎損耗將達到令人咋舌的程度；若在大氣層內傳輸，更會遭遇水蒸氣與氧氣分子的強烈分子共振吸收帶（Molecular Absorption Lines），導致訊號能量呈現指數型衰減。

為了克服這種災難性的能量損耗，太赫茲通訊系統或射頻天文望遠鏡，必須採用具備極高指向性與增益的卡塞格林（Cassegrain）或格里高利（Gregorian）雙反射面天線架構。在這種架構中，作為核心輻射源的「饋源喇叭天線（Feed Horn）」扮演著決定系統成敗的關鍵角色。饋源天線必須輻射出完美對稱的高斯波束（Gaussian Beam），精準地照亮次反射面，且邊緣照射電平必須控制在嚴格的負十分貝至負十二分貝之間，以最小化溢漏損耗（Spillover Loss）。

實務上最致命的挑戰在於「相位中心（Phase Center）」的穩定性。在跨越 120 千兆赫茲的超寬頻帶（380 至 500 千兆赫茲）運作時，傳統饋源天線的等效輻射原點（即相位中心）會隨著頻率的改變而在波導管內部發生前後漂移。一旦相位中心偏離了反射面天線的幾何焦點，整個反射系統的波前（Wavefront）將產生嚴重的二次相位誤差，導致主波束增益瞬間崩跌、旁瓣能量急遽飆升。工程師在實驗室內往往會發現，天線在 380 千兆赫茲時表現完美，但一掃描至 450 千兆赫茲，其孔徑效率（Aperture Efficiency）便如雪崩般下滑，徹底摧毀寬頻資料鏈路的穩定性。

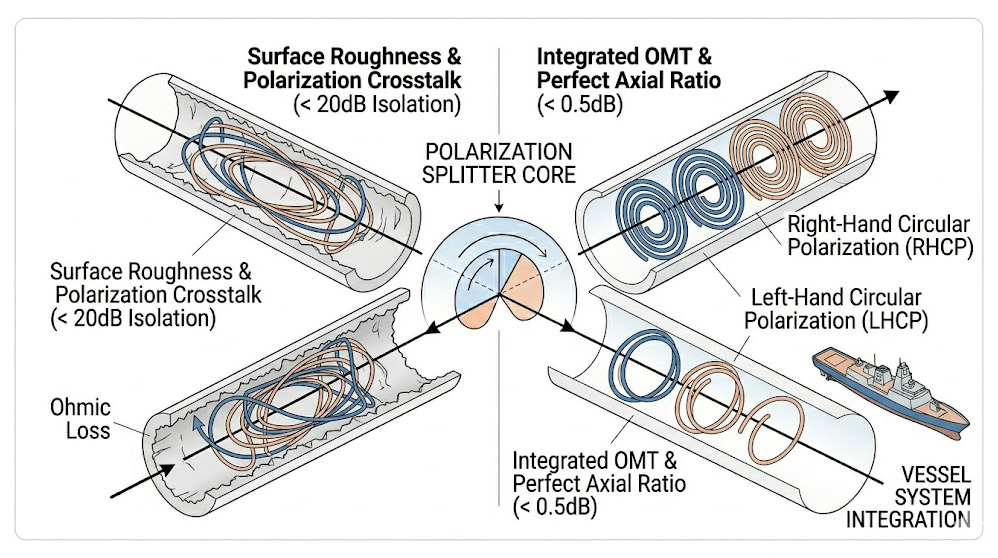

雙圓極化系統的微米級加工極限與「軸比」退化引發的極化串擾

為了在極端高頻的有限頻寬內進一步倍增資料傳輸量，次世代衛星間鏈路（ISL）與高解析度太赫茲合成孔徑雷達，全面採用了「極化空間多工（Polarization Multiplexing）」技術，系統必須在同一個實體天線開口中，同時且獨立地發射或接收右旋圓極化（RHCP）與左旋圓極化（LHCP）兩種正交的電磁波。

評估圓極化純度的核心物理指標稱為「軸比（Axial Ratio）」，完美的圓極化波，其電場向量在空間中旋轉時的長軸與短軸長度相等，軸比為零分貝。只要軸比出現微小的退化（例如超過 1 分貝或 2 分貝），電磁波就會呈現橢圓極化，這代表原本應該鎖定在右旋通道的能量，有一部分「洩漏」到了左旋通道中，形成了所謂的「交叉極化干擾（Cross-Polarization Interference / Crosstalk）」。在進行高階數位調變（如高階正交振幅調變）時，這種頻道間的串擾會導致解調變星座圖嚴重模糊，誤碼率（BER）飆升。

在 500 千兆赫茲的物理尺度下，要製造出能完美分離這兩種極化態的「正交模態轉換器（Orthogonal Mode Transducer, OMT）」與極化器，是機械加工學的極限挑戰。波導管的內部尺寸僅有零點幾毫米，內壁的任何表面粗糙度（Surface Roughness）只要大於幾個微米，就會因為高頻的集膚效應而產生劇烈的歐姆損耗（Ohmic Loss）與不可預期的相位延遲。實務上，工程師經常面臨加工良率極低的困境，模組內部的微小非對稱性會導致高頻段的隔離度瞬間跌破二十分貝的安全底線，使得昂貴的太赫茲通訊系統在多工傳輸時完全無法運作。

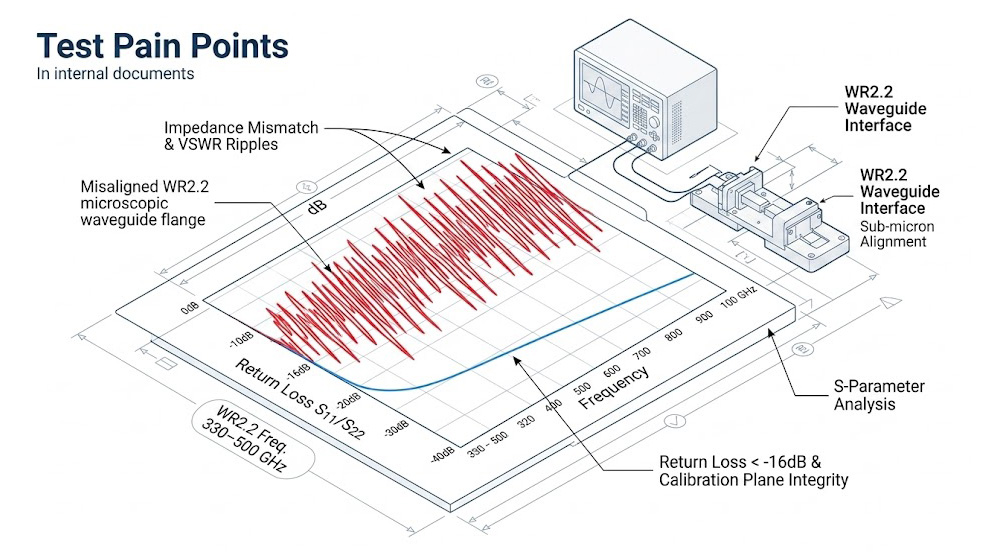

次毫米波 WR2.2 頻段量測系統的阻抗失配與校準基準面盲區

當研發團隊終於克服萬難，製造出次毫米波天線與前端組件後，隨之而來的是「如何精確量測它」的地獄級難題，太赫茲頻段的測試，必須依賴配備有高頻擴展模組（Frequency Extenders）的高階向量網路分析儀（VNA），在 380 至 500 千兆赫茲的頻段，國際標準的波導介面為 WR2.2，其內部矩形開口尺寸僅為零點五五八毫米乘零點二七九毫米。

在進行 S 參數（散射參數）的反射損耗（Return Loss）與傳輸隔離度測試時，測試儀器的波導法蘭（Flange）與待測物的波導法蘭必須達到「絕對的物理對齊」，任何肉眼無法察覺的微米級錯位、法蘭表面的微小灰塵，或是螺絲鎖固扭力的不均勻，都會在介面處產生強烈的寄生電容與電感，這些微小的物理瑕疵，會導致電磁波在測試埠與待測物內部反覆反射，形成嚴重的電壓駐波比（VSWR）震盪。

工程師在分析儀的螢幕上，會看到反射損耗的曲線上佈滿了高頻且深邃的漣波（Ripples）。這種測試系統自身所產生的駐波干擾，其強度往往會蓋過待測物本身的真實反射訊號。由於在太赫茲頻段建立精確的校準基準面（Calibration Plane）極其困難，傳統的短路-開路-負載-穿透（SOLT）校準法在此頻段的誤差極大。這導致研發人員根本無法釐清，螢幕上測得的負十五分貝反射損耗，究竟是天線設計不良導致的能量反彈，還是單純因為測試波導管沒有鎖準而產生的偽性雜訊，這讓產品的設計迭代陷入了無解的盲測輪迴。

面對 6G 前瞻科研、太赫茲光譜分析與太空星鏈通訊在超高頻段所遭遇的極端路徑衰減、極化干擾與量測失真挑戰，我們提供專為次毫米波極限應用打造的破壞式創新解決方案，協助客戶直接跨越最艱難的微機電加工與射頻匹配泥沼，專注於系統級的通訊架構與科學發現。

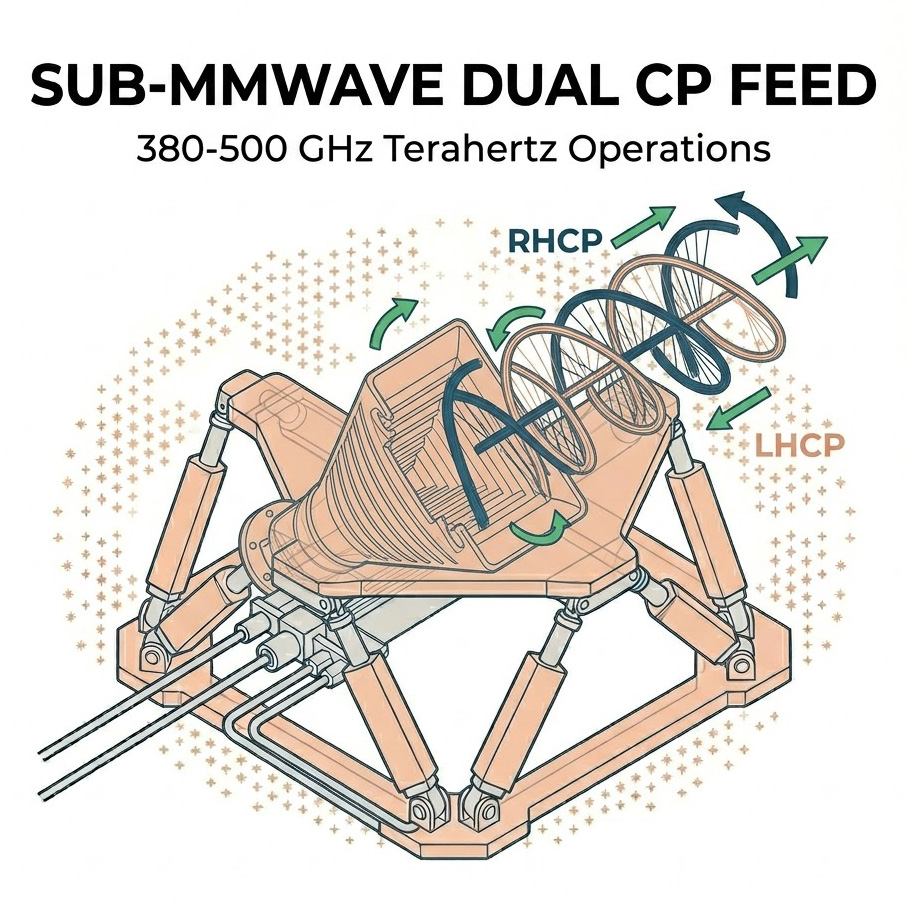

核心太赫茲光學樞紐：Ohmplus OHM+ 380-500 GHz 次毫米波雙圓極化饋源 (Dual CP Feed)

針對難題一的高斯波束孔徑效率以及難題二的微米級正交模態轉換極限，我們推薦導入 Ohmplus OHM+ 380-500 GHz 次毫米波雙圓極化饋源天線，這是一款將精密電磁學與極致微機械工藝完美融合的頂尖太赫茲核心元件。

覆蓋 380-500 GHz 的超寬頻饋源，整合 OMT 技術實現 RHCP/LHCP 同步雙極化運作，具備 <0 >24dB 高隔離度，是衛星星鏈 (ISL)、無線電天文與太赫茲精密成像的首選方案。

• 突破物理極限的一體化 OMT 架構：
  OHM+ Sub-mmWave Dual CP Feed 徹底捨棄了傳統低頻段容易產生組裝公差的分離式設計，它將超寬頻波紋喇叭（Corrugated Horn）、極化器（Polarizer）與正交模態轉換器（OMT）高度整合於單一精密金屬腔體中。透過奈米級表面平滑處理與獨家的高頻微波設計，系統在 WR2.2 頻段（380 千兆赫茲至 500 千兆赫茲）內，實現了右旋圓極化（RHCP）與左旋圓極化（LHCP）的同步雙路徑無損運作。
• 極致的軸比與交叉極化隔離度，確保 6G 傳輸無瑕疵：
  為了應對極化空間多工系統的嚴苛挑戰，該產品展現了令人驚嘆的極化純度。在橫跨 120 千兆赫茲的巨大頻寬內，其軸比（Axial Ratio）被嚴格壓制在小於 0.5 分貝的極致水準。更關鍵的是，RHCP 與 LHCP 兩個實體埠之間的隔離度（Isolation）大於 24 分貝，且交叉極化抑制（Cross-polarization suppression）在主波束中心達到大於 25 分貝的優異表現。這項特性能協助客戶在開發太赫茲衛星間鏈路（ISL）或極化合成孔徑雷達（SAR）時，徹底消弭通道間的串擾雜訊，確保極高階調變訊號的完整解碼。
• 穩定的相位中心與優異的阻抗匹配，解決量測與光學對焦盲區：
  針對寬頻運作下的相位漂移與駐波震盪難題，OHM+ 饋源天線經過精密的內部波紋結構優化，確保了全頻段內相位中心的絕對穩定。其在中心頻率下提供高達 18 dBi（RHCP）與 19 dBi（LHCP）的優異增益，並具備極佳的輻射對稱性，能完美照亮次世代射頻望遠鏡的主反射面。同時，其全頻段反射損耗（Return Loss）小於負 16 分貝（電壓駐波比 < 1.4:1），這為測試工程師在連接高階向量網路分析儀進行 S 參數驗證時，提供了一個極其純淨、無漣波干擾的完美負載基準，大幅提升了太赫茲量測數據的絕對公信力。

性能量測數據：(上左) 反射損耗、(上中) 串擾隔離度、(上右) 軸比、(下) LHCP 與 RHCP 的輻射場型圖，數據顯示全頻段內皆具有優異的匹配性與極化純度。



立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的太赫茲測試應用、6G 通訊規範、高頻場地限制及航太待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高階射頻與太赫茲系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援，協助您在次毫米波的物理極限中探索無限可能。
