雙色紅外線動態投影：IRCM 尋標器熱誘餌辨識之光譜與空間對齊極限

進入 2026 年，無人載具 (UAV) 與高價值空中目標在面臨防空飛彈威脅時，其配備的紅外線反制系統 (IRCM) 與熱誘餌彈 (Decoy Flares) 技術已達到極高的熱動力學擬真度，為了在複雜的大氣背景與強烈的誘餌干擾中準確鎖定目標，新一代的精準打擊武器已全面淘汰單一波段尋標器，轉而採用「雙色焦平面陣列 (2-Color Focal Plane Arrays)」設計，邊緣人工智慧 (Edge AI) 演算法透過同時擷取兩個相異紅外線波段（例如中波段與長波段，或兩個細分的中波次波段）的輻射通量，計算其光譜比例 (Spectral Ratio)，藉此在演算法底層分辨出「引擎真實尾焰」與「化學燃燒干擾誘餌」的物理差異。

為確保這些基於雙光譜特徵提取的 AI 神經網路能在實戰中發揮作用，軍規驗收標準強制要求光電系統必須在硬體迴路 (HWIL) 環境中，進行高保真度的雙波段動態場景模擬測試；然而，當測試系統必須同時將兩套百萬畫素等級的動態紅外線影像，透過光學機制融合並精準投射入尋標器時，測試工程師與光學架構師正面臨著三大難以妥協的物理與運算難題。

二向色分光鏡的波前畸變與次像素空間共位對齊 (Sub-pixel Spatial Co-registration) 極限

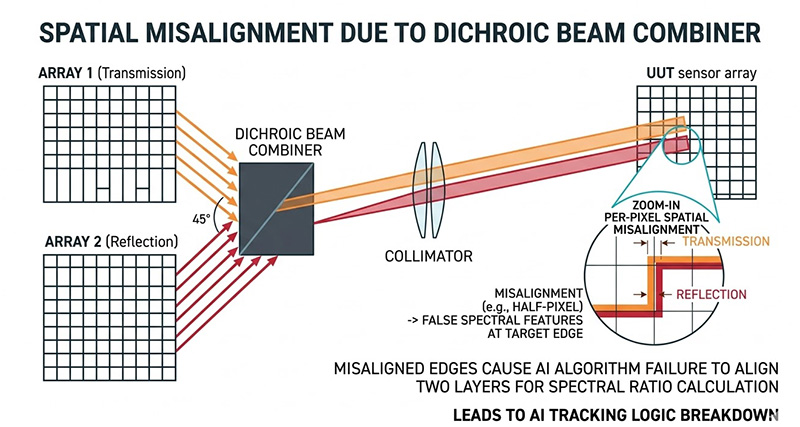

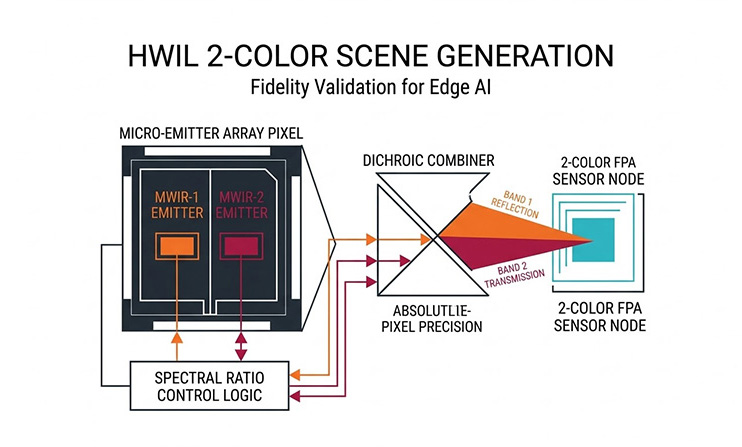

在雙色投影架構中，系統必須使用二向色分光鏡 (Dichroic Beam Combiner) 將兩個獨立陣列的光束在物理空間中合併，再經由準直儀投射至待測物 (UUT)，從光學幾何的角度來看，分光鏡的穿透路徑與反射路徑會對兩個波段產生截然不同的光學像差與畸變，要在百萬畫素的超大陣列上，實現兩個實體發射器陣列「每一個像素在物理空間上的完美重合」，是幾何光學上不可能達成的任務，如果無法解決這種空間錯位，哪怕只是相差半個像素的距離，投射出的動態目標邊緣在兩個波段的影像矩陣中就會產生位移，這會導致 AI 演算法在對齊這兩個圖層以計算光譜比例時，於目標邊緣產生災難性的「虛假光譜特徵」，進而導致追蹤邏輯崩潰。

發射器寬頻熱物理特性與光譜串擾 (Spectral Cross-talk / Overlap) 污染

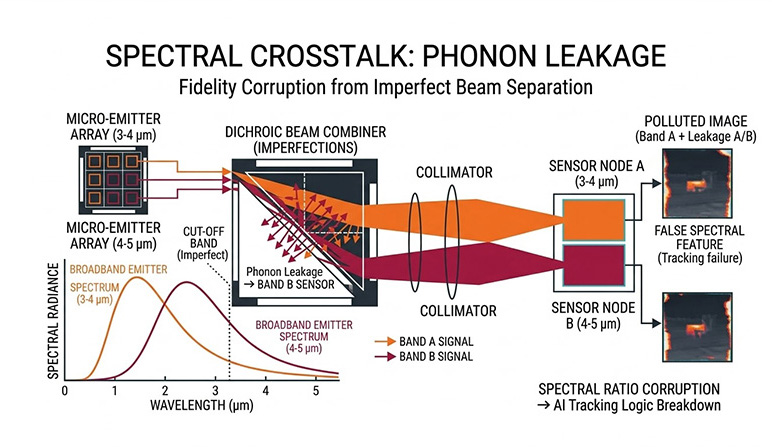

在硬體迴路測試中，若需要模擬的兩個光譜波段在波長上極度接近（例如 3-4 µm 與 4-5 µm），光學分光鏡的截止邊界 (Cut-off Band) 往往無法達到完美的階躍函數隔離，更致命的是，基於微機電系統的熱發射器本質上是寬頻的普朗克輻射體。這意味著負責產生「波段 A」影像的發射器，其散發的紅外線光子不可避免地會「洩漏」並穿透進入待測物「波段 B」的感測頻段中，由於這種光譜重疊，尋標器在特定波段量測到的輻射通量不再是獨立且純淨的，若不進行極端複雜的數學補償，這種光譜串擾會嚴重污染目標與誘餌的光譜比例，使得 AI 尋標器將設備自身的干擾誤差誤認為是戰場真實環境，徹底失去辨識真偽的能力。

百萬畫素雙流架構的高頻寬時域同步 (Temporal Synchronization) 遲滯

模擬高機動戰機釋放熱誘餌的動態過程，要求系統以大於 200Hz 的超高幀率，同時渲染並驅動兩個獨立的 1024x1024 陣列，這對測試系統的資料管線 (Data Pipeline) 與驅動電路構成了極端的頻寬挑戰，兩路龐大的數位視訊流必須在奈秒級別達成絕對的時域同步，如果驅動控制電子設備 (C&CE) 之間存在微小的傳輸延遲或時脈相位抖動 (Jitter)，待測物就會觀測到「波段 A 的目標」與「波段 B 的目標」在時間軸上發生分離，這種時域上的物理撕裂，對於高度依賴幀間像素位移來計算目標角速度的邊緣 AI 而言，將引發嚴重的非線性預測誤差。

面對上述嚴苛的測試挑戰與雙波段光學物理極限，奧創系統推薦 SBIR 2-Color MIRAGE-XL 雙波段動態紅外線場景投影系統，建構能夠驗證先進反制系統的 HWIL 環境絕非單純的設備買賣（Box Moving），而是必須提供從光學光束融合、次像素幾何對齊到光譜純淨度運算的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

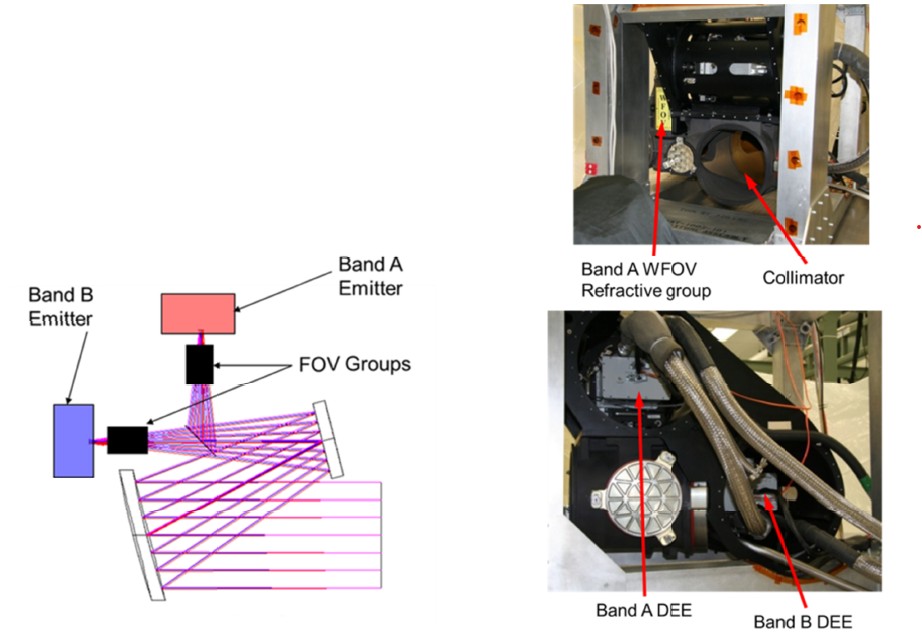

雙色系統方塊圖（左）與雙色系統的實際影像（右），圖中顯示了準直儀與兩個發射器陣列


Mirage-XL 為全功能紅外線場景投影系統，採用 1024x1024 電阻式發射陣列技術，產生高解析動態紅外線場景；整合訊號處理、冷卻與 NUC 校準；支援 DVI/類比輸入，提供 12-14 位元灰階解析度，適用於硬體迴路、FLIR 測試與追蹤系統模擬。

針對二向色分光鏡造成的幾何錯位，SBIR 2-Color MIRAGE 系統搭載了專屬的 RPP4 空間處理卡，該架構不依賴不可能達成的完美物理對準，而是從硬體底層實施「電子式共位對齊 (Electronic Co-registration)」，透過高階卷積與空間轉換演算法，系統能在次像素級別 (Sub-pixel) 對兩組 1024x1024 陣列 進行即時的幾何平移與旋轉補償，確保投射至尋標器的雙波段影像邊緣絕對重合，協助客戶符合最嚴格的光學邊界規範。

針對最棘手的光譜串擾 (Spectral Cross-talk) 污染，系統內建了強大的光譜補償演算法與專用 TIP2 處理卡，該演算法能精準計算出任一波段發射器對另一波段造成的輻射洩漏量，並在發送驅動訊號前，進行反向的數學扣除與輻射度補償。此機制從信號源頭淨化了雙波段輻射特徵，確保 AI 尋標器接收到的光譜比例絕對純淨，大幅提升測試效率與誘餌辨識的客觀性。同時，系統後端的雙 C&CE 控制單元可確保兩路巨量資料的完美時域同步，杜絕高機動目標的時域撕裂現象。

SBIR Mirage-H/XL 是滿足標準高保真度測試的單波段投影機；而 2-Color MIRAGE-XL 則是將兩套 1024x1024 高解析度陣列進行光學與演算法融合的進階雙波段系統，專門用於驗證更複雜的雙色尋標器或熱誘餌辨識能力。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；實際系統配置將因應您的雙波段測試應用（如 MWIR/LWIR 組合）、光學準直規範、場地限制及待測 IRCM 演算法特性而有所不同。

如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的 HWIL 系統整合經驗，提供從模擬到驗證的一站式方案 (Turnkey Solution)，隨時準備為您提供最專業的 2-Color 配置建議與技術支援，協助您找到最適合您實驗室的完美解答。
